Команды

File/New…

New Database Name

LAB4

OK

New Model Preference

Tolerance:

Default

Analysis Code:

MSC/Nastran

Analysis Type:

Structural

OK

Активизируйте иконки Show Labels и Node Size

Команды

Geometry

Action:

Create

Object:

Surface

Method:

XYZ

Refer. Coordinate Frame:

Coord 0

Vector Coordinates List:

<0,27 1,3 0>

Origin Coordinates List:

[0 0 0]

Apply

Другие пять секций пластины создадим перемещением созданной поверхности 1 на расстояние 0.27 м

Action:

Transform

Object:

Surface

Method:

Translate

Refer. Coordinate Frame:

Coord 0

Direction Vector:

<1 0 0>

Vector Magnitude:

0,27

Repeat Count:

5

Surface List:

Surface 1

Apply

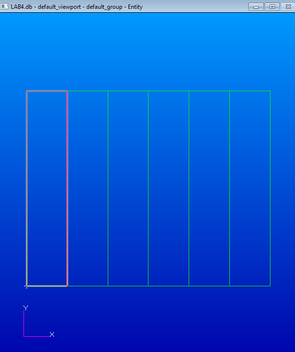

На экране появится отображение геометрической модели

Команды

Finite Elements

Action:

Create

Object:

Mesh

Type:

Surface

Element Shape

Quad

Mesher:

IsoMesh

Topology:

Quad4

Solid List:

Surface 1:6

Global Edge Length:

0,27

Снять галочку с пункта !!!

Automatic Calculation

Apply

Для проверки полученной сетки КЭ проделаем операцию «сшивки» смежных конечных элементов вдоль их границ в этом же Приложении Elements

Action:

Equivalence

Object:

All

Method:

Tolerance Cube

Apply

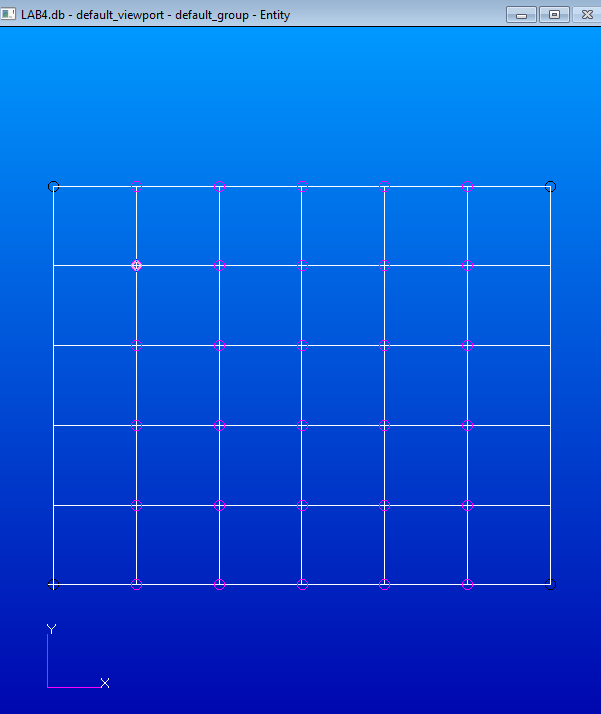

В результате этих действий будут созданы узлы и элементы конечно-элементной модели пластины, вид которой приведен на рисунке, показанном ниже

В информационной строке появится запись: $# Geometric equivalencing completed. 96 nodes deleted

Команды

На форме Materials установить:

Action:

Create

Object:

Isotropic

Method:

Manual Input

Material Name:

alum

Input Properties..

Открывается панель Input Options

Constitutive Model:

Linear Elastic

Elastics Modulus=

7e10

Poisson Ratio=

0.3

Density=

2700

OK

На панели Materials:

Apply

Команды

Element Properties

Action:

Create

Object:

2D

Type:

Sell

New Set Name:

plate - название будущего свойства

Input Properties..

Открывается одноименная панель

Material Name:

(Нажимаем иконку и выбираем на открывшейся панели в окне Select Existing Material alum

m:alum

Thickness:

0.006

OK

Нажимаем клавишу

Select Application Region

Входим в Select Geometry Entity и выбираем объект Entities

Select:

Entities

Select Members:

Surface 1:6

Add

ОК

Apply

Команды

Load/Boundary Condition

Action:

Create

Object:

Displacement

Type:

Nodal

New Set Name:

Simply-support – название типа закрепления

Нажать кнопку Input Data

Translatipon <T1,T2,T3>:

<0,0,0> - запрещены перемещения указываемых далее узлов по всем трем осям

Rotation <R1,R2,R3>

< , , > - разрешены повороты в узлах границ пластины относит. всех осей

ОК

Под клавишей Input Data нажимаем

Select Application Region..

В раскрывающемся меню выбираем

Geometry, что позволяет выбрать для закрепления нужные геометрические объекты – узлы КЭ модели

Устанавливаем курсор в окно

Select Geometry Entity

В окне на КЭ модели с помощью мыши последовательно выбираем мышью линии закрепляемых узлов на контуре пластины

Add

Замечание. Если предыдующее действие не удается, то установить курсор в окно Select Geometry Entities:

Point 1 2 5 6 9 10 13 14

Add

OK

Apply

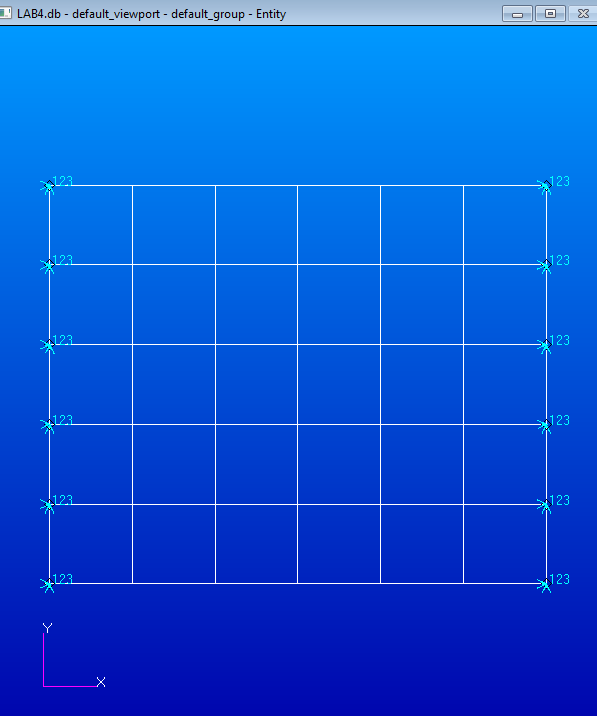

В окне просмотра графической информации будет картинка подобная следующей:

Команды

Вкладка Loads/BCs ( Load/Boundary Condition)

Action:

Create

Object:

Pressure

Type:

Element Uniform

New Set Name:

pressure – название будущей нагрузки!

Target Element Type:

2D

Input Data

Top Surf Pressure:

140

OK

Нажимаем клавишу

В раскрывающемся меню выбираем , что означает то, что для задания нагрузки мы будем выбирать геометрические объекты;

Select:

Geometry

Select Surface or Edges:

Surface 1:6

Add

ОК

Apply

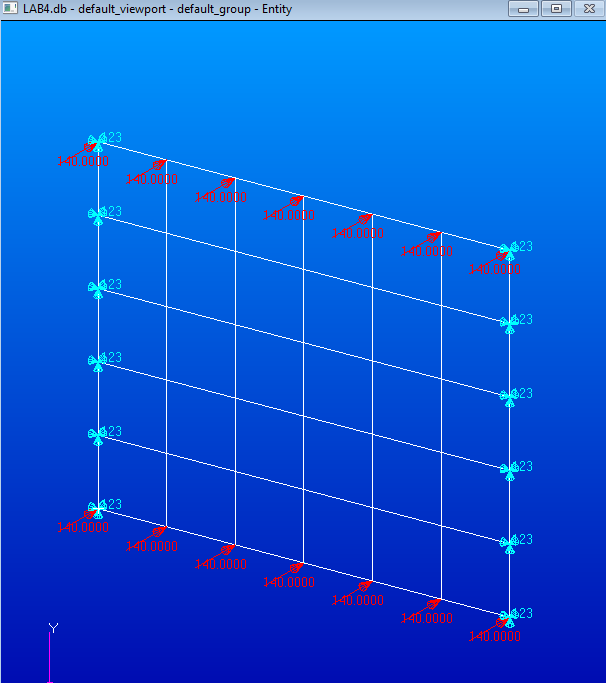

Для просмотра на экране дисплея полученного результата активизировать иконку ISO 1 View. Возникнет изображение, подобное следующему:

Примечание: Поскольку внешнее давление приложено к геометрической модели, а не к конечно-элементной, то может сложиться впечатление, что нагрузка задана только в указанных узлах. Это восприятие не верное. Все сделано правильно

Команды

Action:

Analyze

Object:

Entire Model

Method:

Full Run

Job Name:

NonSupported Plate

Нажатие на клавишу Solution Type… приведет к открытию одноименной панели, на которой следует установить:

Linear Static (установлено по умолчанию)

В окне Select Result Type выделить:

Element Force

OK

Apply

Запуск MSC. Nastran с терминала

Action:

Access Results

Object:

Attach XDB

Method:

Result Entities

Job Name

Coordinate_System_1

Apply

Команды

На форме Result устанавить

Action:

Create

Object:

Quick Plot

В окне Select Result Case выбрать случай загружения:

Default, A1: Static Subcase;...

Определение перемещений W в направлении оси z

В окне Select Fringe Result выбрать:

Displacement, Translation

Quantity:

Z Component

В окне Select Deformation Result выбрать:

Displacement, Translation

Apply

Нажать на иконку Fringe attributes. Форма Result изменит вид.

Range…..

Define Range….

Откроется панель Range, на которой следует задать:

Number of Sub-ranges:

30

Size:

8

Format:

Fixed

Significant Digits:

8

Calculate

Apply

Close

OK

Apply

Label Style….

Label Format:

Fixed

Label Font:

10

Significant figures:

4

OK

Нажать на иконку Deform Attributes

Scale Factor:

0.3

Label Format:

Fixed

Label Font:

10

Significant figures:

4

OK

Apply

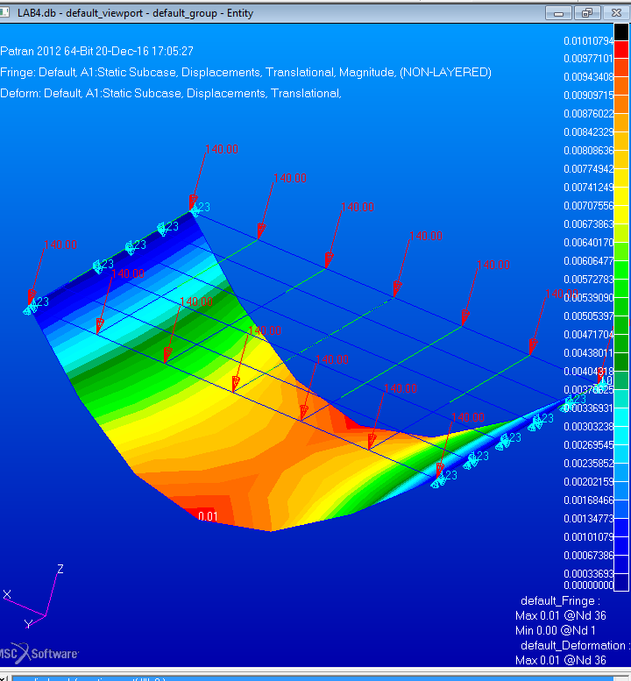

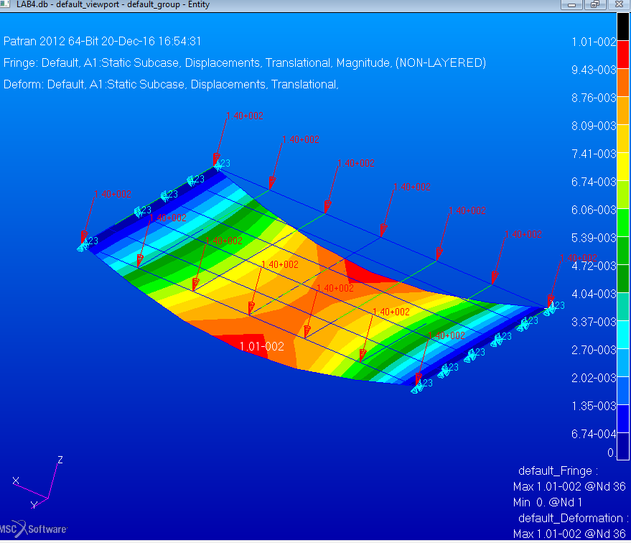

На экране дисплея появится изображение деформированной панели:

Максимальные перемещения в направлении оси z составили W= 0,01 м

Построим эпюры перемещений W вдоль осей симметрии пластины: W(x) и W(y)

Object:

Graph

Method:

Y vs X

Select Result Cases

Default,A1: Static Subase

Y:

Result

Select Y Result

Displacement, Translation

Quantity:

Z Component

Select Coordinate Axis

Coord 0.1

Нажать иконку Target Entities

Select Nodes:

Node 5 6:66:12

Нажать иконку Display Attributes и, как обычно, установить форматы маркеров осей

Apply

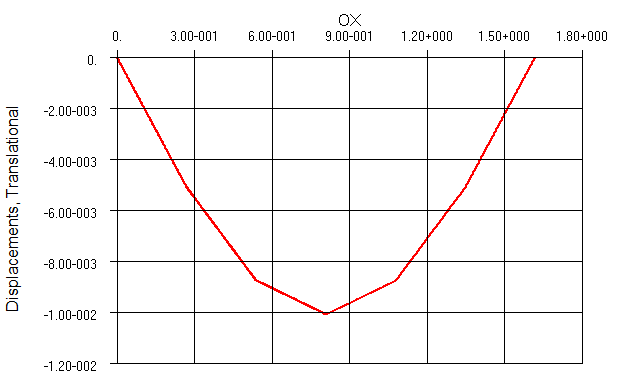

На экране монитора появится график функции W(x):

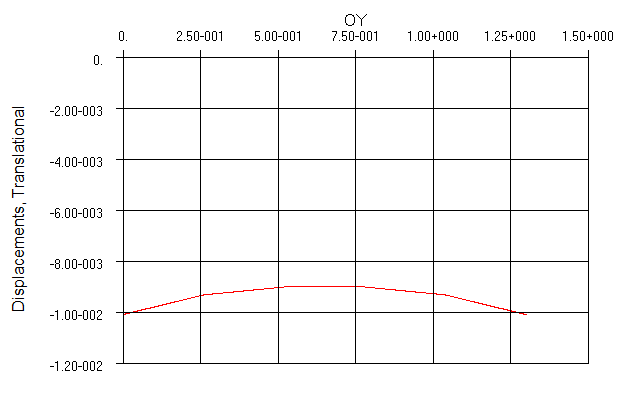

Выполняя подобные операции для второй оси симметрии, получим график функции W(y)

Вычислим значения перемещения W в центре пластины

Object:

Cursor

Method:

Scalar

Select Result Case

Default, A1: Static Subcase;..

Select Scalar Result

Displacement, Translation

Quantity:

Z Component

Target Entity:

Nodes

Apply

Select Nodes:

Node 30

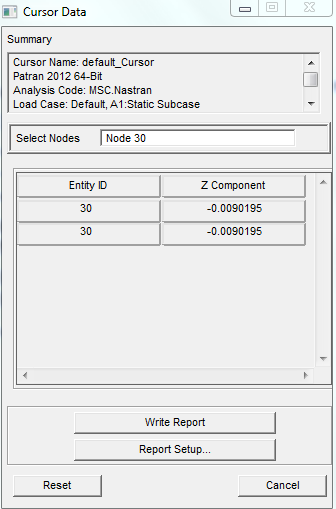

Перемещение в узле 30 равно :
