Организация поточных линий предъявляет особые требования к планировке оборудования, транспортным средствам, применяемой таре. Планировка поточных линий должна обеспечивать наибольшую прямоточность и кратчайший маршрут движения деталей, экономное использование площадей, удобство обслуживания оборудования, достаточность площадей для хранения требуемых материалов и деталей. В зависимости от конструкций производственных зданий, видов выпускаемых изделий и используемого оборудования разрабатываются планировки овальных, Т- и П-образных, круговых поточных линий.

В качестве транспортных средств поточных линий используются транспортеры (ленточные и подвесные), склизы, желоба, промышленные роботы, универсальные манипуляторы и т. д.

Технологическая тара в поточном производстве конструируется с учетом размеров транспортных партий деталей.

В машиностроительной промышленности поточные формы организации производственного процесса используются в производствах, выпускающих продукцию в массовых количествах: светотехническое оборудование, электрические машины малой мощности, низковольтное аппаратостроение, химические источники тока, конденсаторостроение и др. Вместе с тем поточные формы организации производственного процесса могут применяться и на предприятиях серийного и мелкосерийного производства.

Классификация основных видов и форм поточных линий. Все применяемые поточные линии можно классифицировать по ряду признаков.

В зависимости от количества типов одновременно обрабатываемых изделий поточные линии подразделяются на одно- и многономенклатурные. В первом случае на линии обрабатывается или собирается изделие одного типоразмера, во втором - изделия нескольких типоразмеров, сходных по конструкции или технологии обработки (сборки).

По степени механизации и автоматизации производственного процесса поточные линии можно разделить на три вида: немеханизированные, механизированные и автоматические.

По способу поддержания и характеру режима различают поточные линии с принудительным и регламентированным ритмом и поточные линии со свободным ритмом. На линиях с принудительным и регламентированным ритмом детали с операции на операцию передаются с помощью специального транспортного устройства с заранее заданной скоростью. Ритм линии поддерживается с помощью этих транспортных средств. На поточных линиях со свободным ритмом интервал времени между запуском двух изделий на линию поддерживается рабочими или мастерами.

По степени непрерывности процесса производства различают непрерывно-поточные и переменно-поточные линии. На непрерывно-поточных линиях операции равны или кратны ритму, т. е. синхронизированы во времени. Такие линии применяются главным образом в сборочных цехах. На переменно-поточных (прямоточных) линиях нормы времени по операциям не равны и не кратны ритму. Они чаще всего встречаются в обрабатывающих цехах, где из-за разности производительности и оснащения возможности синхронизации ограничены. Оборудование на таких линиях расставлено по ходу технологического процесса, но транспортные устройства не являются регуляторами темпа работы.

По характеру работы конвейера различают линии с непрерывным и пульсирующим движением предметов труда. В первом случае все технологические операции выполняются во время движения изделия. При этом рабочий перемещается вдоль линии. Во втором случае конвейер передвигает предмет труда от одного рабочего места к другому и останавливается на время выполнения операции.

Основы расчета и организация однопредметных поточных линий. При проектировании и организации поточных линий рассчитывается ряд показателей, которые определяют регламент работы линии и методы выполнения технологических операций.

Основным показателем работы линии является такт r. Если на операциях поточной линии планируются технологические потери, такт поточной линии рассчитывается по программе запуска на линию:

(12.12)

где N - количество изделий, запускаемых на поточную линию в плановом периоде, шт.

(12.13)

где - минимальный процент брака в литейных и механических цехах.

Расчет количества оборудования и числа рабочих мест поточной линии ведется по каждой операции технологического процесса.

Явочное количество рабочих равно количеству рабочих мест на поточной линии с учетом многостаночного обслуживания. Общее количество рабочих на поточных линиях определяется как среднесписочное по формуле

(12.14)

где b - добавочный процент потерь рабочего времени (очередные и ученические отпуска, болезни, выполнение государственных обязанностей); R - явочное количество рабочих, равное количеству рабочих мест на i-й операции, чел.; m - количество операций технологического процесса; d - число смен.

Для обеспечения бесперебойного протекания производственных процессов на поточных линиях создается производственный запас заготовок или составных частей изделия, называемый заделом. Различают четыре вида заделов: технологический, транспортный, страховой и оборотный. Технологический задел Z , представляющий собой детали, сборочные единицы и изделия, находящиеся непосредственно в процессе обработки, сборки, испытаний на рабочих местах, рассчитывается по формуле

(12.15)

где C - количество рабочих мест на i-й операции; n - количество деталей, сборочных единиц и изделий, обрабатываемых одновременно на рабочем месте.

Транспортный задел состоит из деталей, сборочных единиц и изделий, находящихся в процессе перемещения между рабочими местами и расположенными в транспортных устройствах. При непрерывной транспортировке с применением конвейера задел рассчитывается следующим образом:

(12.16)

где l - длина рабочей части конвейера, м; р - размер операционной партии, шт.; v - скорость движения конвейера, м/мин.

При периодической транспортировке величина транспортного задела определяется по формуле

(12.17)

Размеры транспортного и технологического заделов зависят от параметров оборудования и технологического процесса.

Страховой задел нейтрализует отрицательное влияние на ритмичность производства случайных перебоев в работе оборудования, несвоевременной подачи материалов, полуфабрикатов и др. Этот вид задела создается перед наиболее ответственными и трудоемкими операциями. Его величина определяется по опытным данным, полученным на основе специальных исследований.

Рассмотренные показатели работы поточной линии являются общими для всех форм поточного производства. Вместе с тем для каждой отдельно взятой классификационной группы поточной линии существуют свои специфические расчеты.

Непрерывно-поточные линии - это наиболее современная форма поточного производства, отличительной особенностью которого является полная согласованность длительностей всех операций, закрепленных за поточной линией, с ее тактом. Продолжительность такта непрерывно-поточной линии зависит от времени выполнения операции, характера движения и назначения транспортного средства.

Для поточных линий с рабочим конвейером непрерывного действия такт равен времени непосредственной обработки изделий t на операции, т. е. r = t . При пульсирующем конвейере такт определяется по формуле

(12.18)

где t - время (неперекрываемое) транспортировки изделия с одной операции на другую, мин.

Если поточная линия снабжена распределительным конвейером, то при непрерывном его движении

(12.19)

где t - время снятия-установки на конвейер изделия, мин.

При пульсирующем движении конвейера

(12.20)

Прерывно-поточные линии наиболее часто организуются в механических цехах, где добиться равенства или кратности норм времени по операциям такту невозможно. Особенностью расчетов прерывно-поточной линии является необходимость определения периода оборота, размеров межоперационных заделов, определения регламента работы рабочих на основании анализа загрузки рабочих мест и составления плана-графика работы линии. Пример построения плана-графика приведен в табл. 12.2.

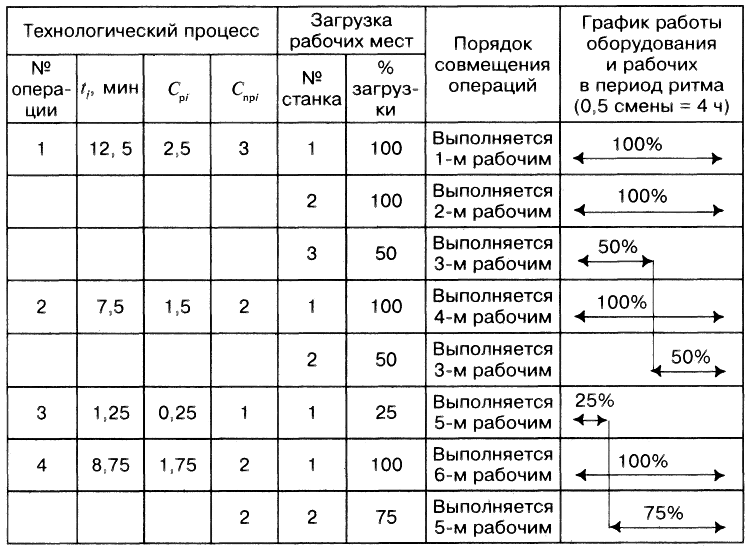

Таблица 12.2

План-график работы поточной линии

При составлении плана-графика предварительно определяют расчетный такт линии. Для линии, упомянутой в таблице, r = 5 мин.

Указанные графики создаются на определенный промежуток времени, который называют укрупненным ритмом линии R. Ритм работы линии должен быть удобен для планирования и учитывать периодичность передачи изделия с данной линии на последующие участки.

Пример 1. Выполнение сменного задания (N = 100 шт.) можно организовать по-разному: по 50 шт. за 240 мин (R = 1/2 смены) или по 25 шт. за 120 мин (R = 1/4 смены).

Вследствие различной производительности сменных операций между ними на линии образуются оборотные заделы. На протяжении ритма работы линии величина межоперационного задела изменяется от нуля до максимума. Движение оборотных заделов на линии может быть показано графически в виде эпюр (рис. 12.2).

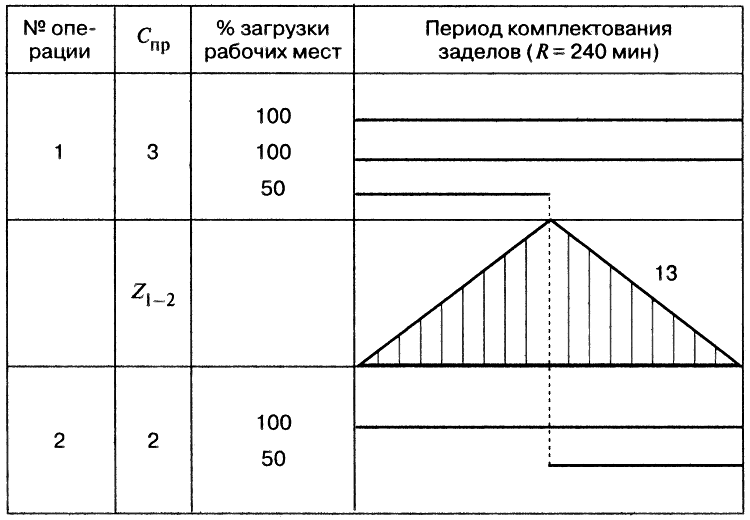

Рис. 12.2. Эпюра межоперационных заделов

Пример 2. При R = 240 мин по данным, приведенным на рис. 12.2, задел между операциями равен:

= (240 0,5 3/12,5) - (240-0,5 1/7,5) = +12,8 шт.;

= (240 0,5 2/12,5) - (240-0,5 2/7,5) = -12,8 шт.
