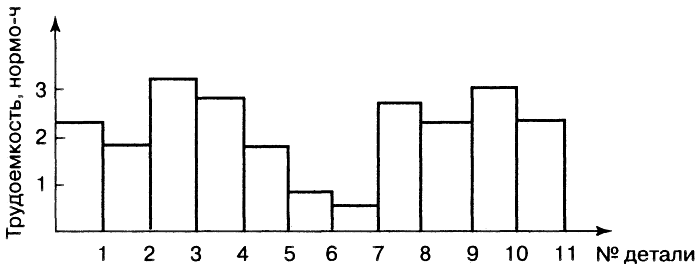

Рис. 9.4. Гистограмма трудоемкости изготовления деталей изделия

Информация о затратах заносится в специальные формы. Вспомогательными средствами анализа являются диаграммы и гистограммы, составляемые на основе данных таблиц. В качестве примера приведем гистограммы трудоемкости изготовления деталей (рис. 9.4) и стоимости покупных и комплектующих изделий и деталей (рис. 9.5), секторограмму технико-экономических показателей изделий (рис. 9.6).

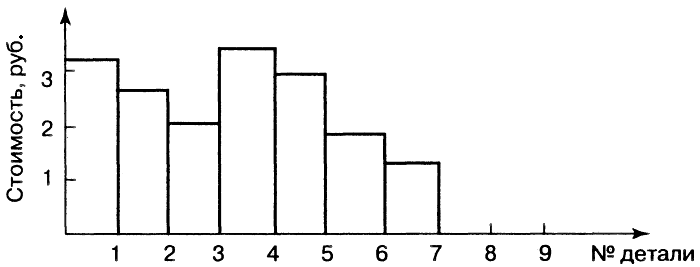

Рис. 9.5. Гистограмма стоимости покупных и комплектующих изделий и деталей, входящих в изделие

После того как определены функции изделия и его элементов, необходимо выявить ненужные функции и определить меры по упрощению конструкции, замене материалов и т. д.

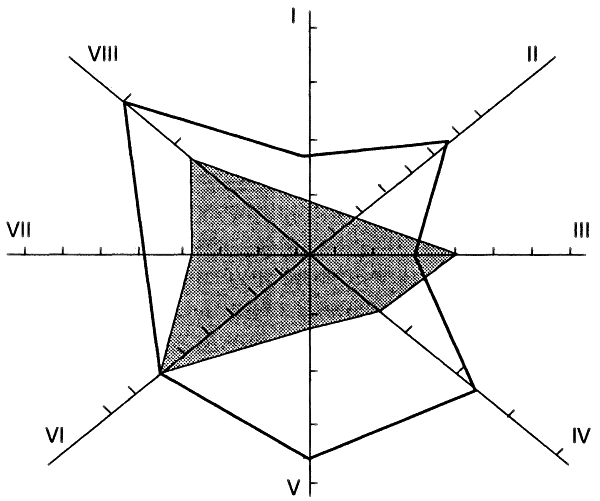

Рис. 9.6. Секторограмма технико-экономических показателей изделия:

I — номинальная мощность, кВт; II — напряжение, В; III — номинальный пусковой ток; IV — удельная материалоемкость, кг/кВт; V — масса двигателя, кг; VI — КПД, %; VII — удельный расход проката черных металлов, кг/кВт; VIII — удельный расход обмоточного медного провода, кг/кВт

IV этап - творческий. Цель этого этапа - поиск идей, на основе которых можно было бы сформулировать варианты решения поставленной задачи, и выбор наиболее приемлемых вариантов. При этом в первую очередь следует уделить внимание тем элементам изделий, которые требуют наибольших трудовых, материальных и денежных затрат. Члены исследовательской группы выдвигают новые идеи и формулируют возможные варианты исполнения требуемых функций. Результативность творческого этапа зависит от формы организации процедуры выдвижения идей, выбора методов технического творчества.

Для поиска новых идей и технических решений в ходе ФСА могут быть использованы следующие методы: мозгового штурма (мозговой атаки), метод «635», конференция идей, морфологический анализ, метод контрольных вопросов, метод синектики, ТРИЗ и др.

Метод мозгового штурма предусматривает получение новых идей путем организации коллективного творчества группы. В ходе «штурма» члены группы развивают собственные идеи и идеи своих коллег, используют одни идеи для развития других, комбинируют их в различных сочетаниях. Мозговой штурм позволяет за короткий промежуток времени получить большое количество альтернативных вариантов решения задачи.

Метод «635» является одним из вариантов метода мозговой атаки и отличается от него тем, что обмен информацией в пределах группы является односторонним и осуществляется в письменном виде. Цифра 635 означает, что к решению проблемы привлекается 6 специалистов, каждым из них высказывается 3 идеи, которые затем последовательно 5 раз анализируются и дополняются оставшимися участниками проблемной группы.

Схема реализации метода «635» представлена на рис 9.7. На первом этапе участниками проблемной группы в специальные бланки заносятся основные идеи, позволяющие решить поставленную задачу. На втором этапе каждый из специалистов дополняет их еще тремя решениями, направленными на развитие предложенных рекомендаций. После того как бланки заполняют все шесть участников, в них будет содержаться 108 идей.

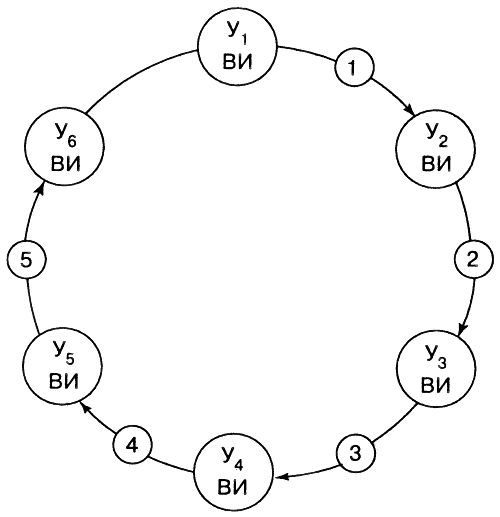

Рис. 9.7. Схема реализации метода «635»:

У — участник проблемной группы (6); ВИ — выдвига-емая идея (3); 1 — порядковый номер передачи идей для последующего анализа (5)

Как показывает опыт применения данного метода, обязательность письменного изложения идей стимулирует членов группы к постоянной активной работе. Представленные идеи отличаются большей обоснованностью и четкостью.

Конференция идей - это совещание, проводимое в целях выявления максимального количества идей и решений. В отличие от метода мозгового штурма при конференции идей разрешается критика, высказываемая в доброжелательной форме.

В морфологическом анализе выделяют оси - основные функции (параметры) изделия. По каждой оси записывают элементы - возможные варианты их реализации. Комбинируя сочетания элементов, по записям всех осей получают большое число всевозможных альтернативных вариантов решений.

Метод контрольных вопросов заключается в поиске решения задачи с помощью заранее подготовленного списка наводящих вопросов. Особо важное значение имеют вопросы, связанные с функциями и целевым назначением изделия. Вопросник помогает найти новые идеи и решения, стимулировать их поток.

Синектика - комплексный метод стимулирования творческой деятельности, основанный на применении метода мозгового штурма в сочетании с приемами аналогии и ассоциаций.

ТРИЗ (теория решения изобретательских задач) - современный научно обоснованный метод технического творчества. Он учитывает опыт изобретателей, использует информацию патентного фонда справочников физических и химических эффектов и явлений. Учет законов и прогнозов развития технических систем, организация мышления путем предопределения его программы и управления психологическими факторами, выявление в процессе поиска идеальных конечных результатов способствуют экстремальности достигаемых с помощью ТРИЗ результатов.

Предварительный отбор вариантов решений предполагает использование современных методов сравнительной технико-экономической оценки (методы расстановки приоритетов, положительно-отрицательных оценок и др.). Этап заканчивается отбором вариантов, подлежащих рассмотрению на исследовательском этапе.

V этап - исследовательский. На этом этапе проводятся оценка и предварительный выбор вариантов. Из всего количества различных вариантов исключаются те, которые невозможно реализовать. Затем проверяются возможность осуществления и функциональная пригодность оставшихся вариантов решений. Для отбора альтернативных вариантов должны быть выработаны оценочные критерии, позволяющие обеспечить возможность количественного сравнения. После этого проводится проверка вариантов на экономичность, т. е. дается оценка решений поставленной задачи с точки зрения затрат, необходимых на их воплощение. Сравнением нужно охватывать одинаковое количество функций. При этом необходимо учитывать и влияние дополнительных функций.

Критерием, на основе которого производится отбор вариантов, является предполагаемая величина затрат. Может оказаться, что по варианту с наименьшими затратами либо выполняются не все необходимые функции, либо они выполняются не в полном объеме. В этом случае целесообразно поиск вариантов, благоприятных с точки зрения затрат, обеспечивающих выполнение всех функций, проводить путем разработки дерева цели, комбинированных матриц, перечня проверочных вопросов или путем организации конференции идей.

Оценку вариантов изготовления деталей можно проводить методом приоритета на основании составленных на предыдущем этапе морфологических матриц.

VI этап - рекомендательный. На основе отобранных вариантов принимается решение по внедрению рекомендаций, разработанных в процессе ФСА. Характеристика принятого решения дается в ясной и наглядной форме с указанием всех затрат, влияющих на себестоимость используемой конструкции.

VII этап - внедрение и контроль результатов ФСА. На этой стадии по результатам ФСА составляется график внедрения разработанных технических и организационных решений и осуществляется их реализация. Результаты проведения ФСА заносятся в таблицу, форма которой приведена в табл. 9.3.

Таблица 9.3

Результаты проведения функционально-стоимостного анализа

(форма)

ФСА требует изучения и рассмотрения объекта проектирования представителями многих подразделений: конструкторского и технологического отделов, службы контроля качества, отделов сбыта и материально-технического снабжения, экономистов и производственников. В связи с этим функциональные методы анализа выступают как коллективная форма организации работ по созданию новых изделий и технологических процессов, систем управления и т. п.

Проведение ФСА должно быть соответствующим образом организовано. На крупных машиностроительных предприятиях формируются службы ФСА и обеспечивается их взаимодействие с существующими органами и службами управления, организации подготовки производства и анализа отдельных объектов. Работники последней участвуют в подготовке и реализации этапов ФСА, обучают работников предприятия методам анализа.

Для непосредственного проведения ФСА периодически создаются временные рабочие группы, конкретный состав которых в каждом случае определяется целями анализа и объемом работ. В процессе работы временные рабочие группы выдвигают идеи, оценивают варианты возможных технических или организационных решений, выбирают оптимальные варианты, готовят рекомендации по внедрению принятых решений.

Формами работы, определяющими возможность получения предложений по рациональному конструированию изделий, проектированию технологии и организации производства, являются: кратковременные конференции идей, опросы специалистов, интервью и т. п.

Внедрение ФСА в практику подготовки производства способствует существенному снижению затрат как на осуществление собственно подготовки производства, так и на изготовление новой продукции и является насущной задачей.

9.4. Методы скоростного проектирования и освоения выпуска новой продукции

Задачи сокращения сроков создания и освоения выпуска новой продукции требуют широкого использования методов ускоренной подготовки производства. Служба ФСА (отдел, бюро, лаборатория) готовит предложения о проведении этой работы.

Комплексная стандартизация. Важным средством ускорения подготовки производства является повышение уровня стандартизации. Известно, что при проектировании продукции машиностроения можно использовать до 75-90% стандартизованных и унифицированных элементов конструкции. Применение уже освоенных в производстве деталей в новых конструкциях создает условия для сокращения сроков конструирования деталей, разработки технологических процессов, изготовления оснастки. Если число стандартных деталей в новых машинах увеличить в среднем до 70-75%, то затраты труда на их создание уменьшились бы на 20-25%, а период освоения сократился на 6-12 месяцев.

Не менее важное значение имеет и технологическая стандартизация. Создание типовых технологических процессов позволяет не только сократить сроки технологической подготовки производства, но и существенно повысить качество продукции и производительность труда за счет применения типовых решений, основанных на использовании прогрессивных технологических методов и передового опыта. Типизация технологических процессов позволяет уменьшить объем технологической документации на производство новой машины в 6-10 раз, снизить трудоемкость проектирования технологии в 3-4 раза, время на разработку норм труда - в 2-2,5 раза.

В рамках производственных и научно-производственных объединений можно осуществить комплексную стандартизацию. В этом случае системой стандартов охватываются конечное изделие и его конструктивные элементы, технологические процессы, орудия труда и оснастка, средства и методы контроля качества, способы хранения и транспортировки продукции.

Повышение гибкости производственных систем. Важной формой ускорения подготовки производства и сокращения затрат на освоение новой техники является повышение гибкости производственных подразделений.
