Техническое задание разрабатывается исполнителем проекта по поручению заказчика. В нем устанавливаются цель, эксплуатационное и функциональное назначение, перспективность разработки; определяются технические требования к надежности, технологичности, унификации, эстетике и эргономике и др.; дается перечень стадий и этапов разработки с указанием источников финансирования и фондов; излагается порядок контроля и приемки. Особое внимание уделяется экономическим показателям новой техники. Определяются ориентировочная экономическая эффективность, лимитная цена, годовая потребность в изделии. Сопоставление ведется с лучшими отечественными и зарубежными образцами. Таким образом, в техническом задании на проектирование обосновываются целесообразность и эффективность освоения нового изделия.
Техническое предложение - совокупность конструкторских документов, содержащих технико-экономическое обоснование разработки необходимой документации изделия на основании анализа технического задания, различных вариантов возможных конструкторских решений, патентных исследований и т. д. На этой стадии проводится сравнительная оценка предлагаемых решений с учетом конструкторских и эксплуатационных особенностей разрабатываемого и существующих изделий. Документам присваивается литера «П».
Эскизный проект включает документы, содержащие принципиальные конструкторские решения, дающие представление об устройстве и принципе работы изделия, а также данные, определяющие его основные параметры и габаритные размеры. Документам присваивается литера «Э».
Технический проект - совокупность документов, которые должны содержать окончательные технические решения, дающие полное представление об устройстве изделия, и исходные данные для разработки рабочей документации. При необходимости изготавливаются и испытываются макеты экспериментальных образцов. Документам присваивается литера «Т».
Рабочая конструкторская документация (рабочий проект) включает конструкторскую документацию, предназначенную для изготовления и испытания нового (модернизированного) изделия, и разрабатывается отдельно для опытного образца, для единичного, серийного и массового производства.
По результатам изготовления и предварительных испытаний опытного образца проводят корректировку конструкторской документации и присваивают ей литеру «О». Предварительное испытание организует и проводит организация-разработчик с привлечением (при необходимости) представителей предприятия-изготовителя продукции. Для оценки целесообразности производства разработанной продукции создается приемочная комиссия. После корректировки конструкторской документации по результатам приемочных испытаний документам присваивается литера «O1».
В целях определения готовности производства к серийному (массовому) выпуску по документации с литерой «O1» изготавливают установочную серию (первую промышленную партию) изделий. Образцы из этой серии подвергают испытаниям на предприятии-изготовителе при участии представителей разработчика. После внесения в конструкторскую документацию необходимых уточнений документам присваивают литеру «А».
При единичном типе производства рабочим конструкторским документам присваивают литеру «И».
Круг работ, выполняемых на разных стадиях, зависит от типа производства, сложности конструкции, степени ее унификации, уровня кооперирования и других факторов. Для ускорения подготовки производства к выпуску нового изделия рекомендуется совмещать выполнение различных стадий, этапов и работ.
В процессе конструкторской подготовки производства создается и используется большое количество документов: оригиналы, подлинники, дубликаты, копии. Соблюдение четкого порядка оформления, размножения и выдачи документов возлагается на отдел технической документации, центральный технический архив и рабочие технические архивы отделов и цехов предприятия.
Для оперативного учета и нахождения необходимой документации создается информационно-поисковая система (ИПС), которая входит составной частью в АСУП и способствует улучшению учета вносимых в документы изменений, повышению уровня унификации и стандартизации конструкций.
Для повышения качества и сокращения сроков проектирования на предприятиях создаются системы автоматизированного проектирования (САПР), выполняющие эту работу с оптимальным распределением функций между человеком и ЭВМ и максимальной автоматизацией всех проектных процедур. Технические средства используются там, где требуются высокая точность, большой объем памяти, быстродействие в вычислениях, где есть повторяемость однотипных операций. В случаях, когда необходимы интуиция, эстетический вкус, принятие решений при ограниченных данных, работа возлагается на человека. Основные задачи САПР показаны на схеме (рис 5.4).

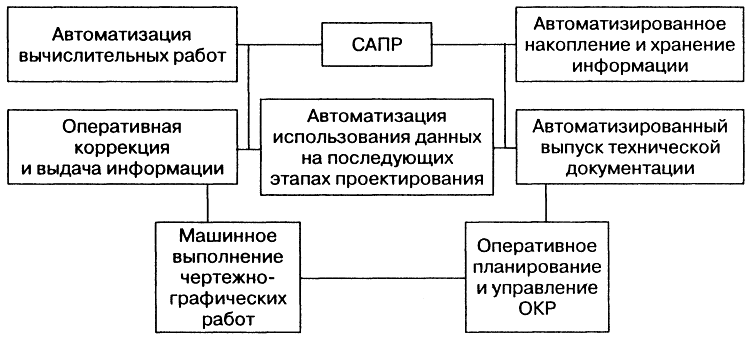

Рис. 5.4. Задачи системы автоматизированного проектирования
САПР включает ЭВМ, чертежные автоматы (графопостроители и координатографы), дисплеи, аппаратуру связи и передачи данных, магнитные диски, барабаны, ленты и др. Помимо технического обеспечения САПР включает программное, информационное, методическое и организационное обеспечение. Создание, эксплуатацию и развитие САПР на предприятиях обеспечивает специализированное подразделение - отдел САПР.
Глава 6
Организация технологической подготовки производства
6.1. Содержание и основные этапы технологической подготовки производства
Технологическая подготовка производства (ТПП) представляет собой совокупность взаимосвязанных процессов, обеспечивающих технологическую готовность предприятия к выпуску продукции необходимого качества при установленных сроках, объеме производства и затратах. Содержание и объем ТПП зависят от типа производства, конструкции и назначения изделия. Под технологической готовностью понимается наличие полного комплекта технологической документации и средств технологического оснащения, необходимых для производства новых изделий.
Работа регламентируется стандартами Единой системы технологической подготовки производства (ЕСТПП). Она определяет порядок организации и управления ТПП, предусматривает разработку и широкое применение прогрессивных технологических процессов, использование унифицированной технологической оснастки и оборудования, средств механизации и автоматизации производственных процессов, инженерно-технических и организационно-управленческих работ. Комплекс стандартов делится на пять групп.
Группа 0 включает стандарты, касающиеся общих положений системы, основных требований к ТПП; здесь даны термины и определения основных понятий, порядок оценки технико-экономического уровня ТПП.
В группе 1 представлены стандарты, определяющие правила организации и управления ТПП, выбора стадий разработок документации, формирования организационных структур, правила моделирования систем и автоматизированного решения задач, организации инструментального хозяйства.
В группе 2 объединены стандарты, регламентирующие правила обеспечения технологичности конструкций изделий в целом, а также по их видам и стадиям разработки, состав показателей технологичности и правила их выбора, порядок введения технологического контроля конструкторской документации.
Группа 3 представляет стандарты, излагающие порядок разработки и применения технологических процессов, средств технологического оснащения, правила выбора и применения оборудования, оснастки, средств контроля, механизации и автоматизации производственных процессов, правила организации автоматизированного проектирования процессов и средств оснащения.
Группа 4 включает стандарты, определяющие правила применения технических средств механизации и автоматизации инженерно-технических работ, программирования и алгоритмизации решения задач, организации информационного, математического и технического оснащения, правила формирования комплексно-автоматизированных систем, выбора объектов и очередности автоматизации решения задач ТПП. Разработка документации по организации управления ТПП выполняется в три стадии: разработки технического задания, технического и рабочего проектов.
При разработке технического задания выполняется организационно-технический анализ существующих методов и средств ТПП, разрабатываются предложения по организации, планированию и управлению.
В техническом проекте приводятся общая структурная схема подготовки производства и оргструктура служб, основные положения по организации работ; выполняются унификация и стандартизация форм документов; разрабатываются технические задания на автоматизацию решения задач по ТПП.
В рабочем проекте излагаются информационная модель ТПП, положения и должностные инструкции, даются решения по типизации и стандартизации технологических процессов, унификации технологической оснастки; выдается рабочая документация для решения задач на ЭВМ.
Технологическая подготовка производства имеет два направления: для освоения производства нового изделия и для совершенствования технологического процесса, не связанного с изменением конструкции изделия. Каждое направление имеет свои задачи, содержание и перечень работ, которые зависят прежде всего от вида продукции и назначения технологического процесса.
Применяются три формы организации работ по технологической подготовке производства: децентрализованная, централизованная и смешанная. На предприятиях единичного и мелкосерийного производства ТПП выполняется децентрализованно. Отделы главного технолога (ОГТ), главного сварщика (ОГС), главного металлурга (ОГМет) осуществляют методическое руководство, проводят работы по типизации технологических процессов и унификации оснастки. Все остальные работы возлагаются на технические бюро цехов. На предприятиях крупносерийного и массового производства ТПП обычно ведется централизованно - в ОГТ, ОГС, ОГМет. Цеховые бюро занимаются в основном внедрением разработанных технологических процессов. При серийном типе производства чаще используется смешанная форма организации ТПП, при которой бюро выполняют разработку операционных технологических процессов.
Основные этапы технологической подготовки производства - предварительная проработка технической документации; разработка межцеховых технологических маршрутов; разработка операционных процессов; проектирование специальной оснастки и оборудования; выполнение технологической планировки; расчет норм расхода материалов и определение потребности в трудовых и материальных ресурсах; отработка и сдача технологического процесса производственным цехам.
Перед разработкой технологического процесса документация проходит предварительную проработку, в которой участвует большинство служб предприятия (рис. 6.1). Осуществляются технологический контроль чертежей и проработка их на технологичность, определяются объемы работ, сроки, затраты, экономическая эффективность, возможность обеспечения материальными, трудовыми и финансовыми ресурсами.

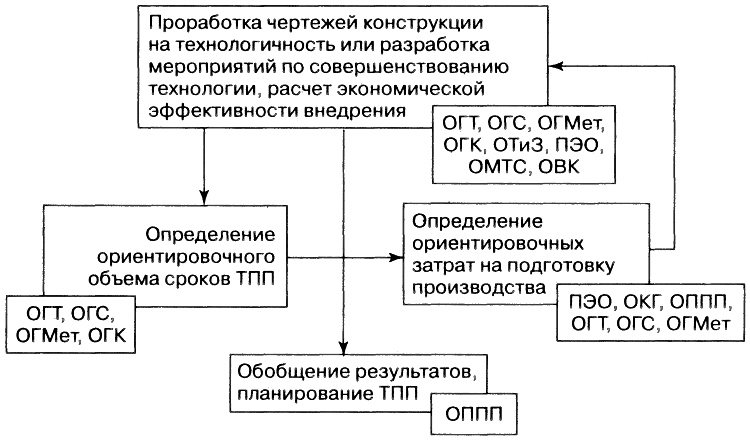

Рис. 6.1. Схема функций предварительной проработки документации технологической подготовки производства:
ОГТ — отдел главного технолога; ОГС — отдел главного сварщика; ОГМет — отдел главного металлурга; ОГК — отдел главного
конструктора; ОППП — отдел планирования подготовки производства; ОТиЗ — отдел организации труда и зарплаты; ПЭО — планово-
экономический отдел; ОМТС — отдел материально-технического снабжения; ОВК — отдел внешней кооперации

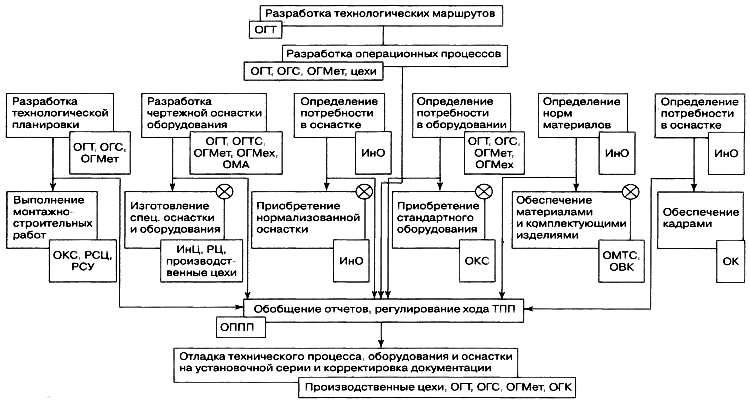

Непосредственно технологическая подготовка начинается с разработки межцеховых технологических маршрутов (расцеховка), которые устанавливают последовательность прохождения заготовок, деталей, сборочных единиц по производственным подразделениям. В условиях единичного и мелкосерийного производства, при универсальном оборудовании и оснастке, высокой квалификации рабочих разработка маршрутной технологии часто оказывается достаточной для изготовления деталей и сборки изделия.
В серийном и массовом производстве необходима разработка подробных операционных процессов. Организационная схема проектирования зависит от оригинальности технологических решений. Установлен порядок разработки рабочих технологических процессов на базе типовых решений и процессов с индивидуальными технологическими решениями. Затем выполняются работы по составлению технологической планировки; по проектированию и изготовлению специальной оснастки, включая установление очередности ее производства с учетом мощности инструментальных цехов; определению потребности в оборудовании, расчету норм расхода материалов и потребности работ и т. д. На основе проектных разработок составляют спецификации, приобретают необходимые материалы и комплектующие изделия, нормализованную оснастку и стандартное оборудование, организуют обучение кадров и проводят строительно-монтажные работы, связанные с техническим перевооружением и реконструкцией производства (рис. 6.2).
