Параметр Keep Hierarchy определяет возможность сохранения иерархии проекта в процессе синтеза. Объекты, определенные в модулях HDL-описаний, сохраняются в процессе синтеза и не объединяются с остальной частью проекта.

С помощью параметра Generate RTL Schematic предоставляется возможность формирования в процессе синтеза списка соединений (netlist) на уровне RTL, кото­рый может затем отображаться с помощью схемотехнического редактора ECS в на­глядной форме.

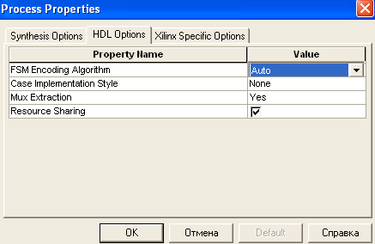

На странице HDL options (рис.1.22) параметр FSM Encoding Algorithm управляет выбором метода кодирования ко­нечных автоматов (Finite State Machine, FSM). Выпадающий список значений этого параметра содержит восемь элементов: auto, one-hot, compact, sequential, gray, johnson, user, none. Значение auto, установленное по умолчанию, позволяет средст­вам синтеза автоматически выбрать для каждого конечного автомата наилучший алгоритм кодирования. Метод One-Hot гарантирует, что каждый отдельный регистр предназначен для реализации одного состояния, т. е. в любой момент времени акти­вен только один триггер. Алгоритм Compact позволяет минимизировать количество триггеров при синтезе конечного автомата. При выборе значения Sequential исполь­зуется метод, заключающийся в идентификации длинных ветвей и применении по­следовательности двоичных кодов для представления состояний этих ветвей. Метод Gray, гарантирующий переключение только одной переменной между двумя после­довательными состояниями, минимизирует риск возникновения паразитных им­пульсов. Алгоритм Johnson целесообразно использовать при синтезе конечных ав­томатов, описания которых содержат длинные цепочки без ветвлений. Значение user указывает средствам синтеза использовать алгоритм кодирования, п редставленный в файле исходного описания. При выборе значения попе запрещается автоматическое кодирование конечных автоматов.

Рис.1.22

Значение параметра Mux Extraction разрешает (YES) или запрещает (N0) средст­вам синтеза извлечение макросов мультиплексоров. По умолчанию установлено значение YES. При этом для каждого обнаруженного описания мультиплексора, вы­полненного на базе некоторого внутреннего алгоритма, программа синтеза Хiliпх Synthesis Technology (XST) формирует макрос или оптимизирует его совместно с остальной частью проекта. Значение Force указывает средствам синтеза игнориро­вать внутренние алгоритмы и создавать макросы для мультиплексоров.

Параметр Resource Sharing разрешает или запрещает совместное использование ресурсов арифметическими операторами. По умолчанию используется разрешаю­щее значение, отображаемое маркером на поле соответствующего индикатора.

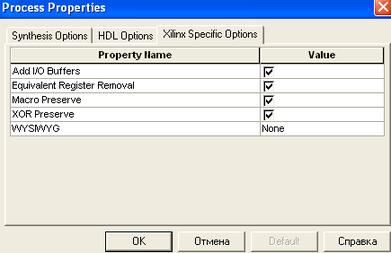

Страница Xilinx Specific Options (рис.1.23) содержит параметры синтеза, которые учитыва­ют требования средств трассировки Xilinx.

Рис.1.23

Параметр Add I/O Buffers разрешает или запрещает автоматическое подключение буферных элементов к цепям модуля исходного описания верхнего уровня проекта, которые предназначены для соединения с выводами кристалла. По умолчанию уста­новлено разрешающее значение этого параметра. Если входные и выходные буфер­ные элементы были включены в состав модуля исходного описания проекта на ста­дии его разработки, то следует изменить значение этого параметра на "выключено", запрещающее автоматическое подключение этих элементов.

Параметр Equivalent Register Removal управляет оптимизацией триггеров в процессе синтеза. При разрешающем значении этого параметра, которое задано по умолчанию, средства синтеза исключают из состава проекта триггеры, выполняю­щие эквивалентные функции, а также триггеры, входные сигналы которых имеют постоянный уровень, не изменяющийся в процессе функционирования устройства.

С помощью параметра Macro Preserve указывается метод синтеза макроописаний, входящих в состав проекта. Значение "включено", установленное по умолчанию для это­го параметра, определяет режим сохранения макросов в процессе синтеза и последую­щую их реализацию с помощью средств генерации Масrо+. Значение "выключено" раз­решает декомпозицию макросов и их генерацию средствами синтеза.

Опция XOR Preserve определяет способ синтеза макросов "Исключающее ИЛИ" (XOR). При значении "включено", заданном по умолчанию, макроописания XOR сохраняются в процессе синтеза в виде макросов. Такой метод позволяет получить наилучшие результаты с точки зрения минимизации используемых ресурсов. Про­тивоположное значение этого параметра позволяет раскрывать XOR-макросы и за­тем объединять их с окружающей логикой в процессе синтеза.

Параметр WYSIWYG позволяет сохранять в процессе синтеза структуру соеди­нений (все определенные разработчиком сигналы) исходного описания. При этом снижается уровень оптимизации проекта в процессе синтеза. По умолчанию для этого параметра установлено значение "выключено" (None). Информация о ходе его выполнения отображается в окне консольных сообщений. После заверше­ния этого процесса, отмеченного соответствующей пиктограммой в строке Synthesize-XST, можно открыть отчет о результатах синтеза, дважды щелкнув левой кнопкой мыши на строке View Synthesize Report. При этом открывается новое окно встроенного HDL-редактора (в режиме только чтения), в котором отображается сформированный отчет.

В начале отчета приведено его содержание. Отчет содержит шесть основных разделов, выделенных двойной штриховой линией. В первом разделе указаны уста­новленные значения параметров синтеза, рассмотренных выше, и некоторых общих параметров проекта (семейство и тип ПЛИС), а также форматы входных и выход­ных файлов. Второй раздел содержит информацию о ходе компиляции объектов исходных описаний в соответствии с иерархией проекта. В третьем разделе представлены ре­зультаты HDL-анализа скомпилированных объектов исходных описаний. В четвертом разделе содержится информация о последовательности их синтеза. В отдельной секции этого раздела расположены данные об обнаруженных макросах. Пятый раздел отображает последовательность оптимизации, выполняемой в про­цессе низкоуровнего синтеза. В заключительной части отчета (в щестом разделе) приведены данные об основных параметрах процесса синтеза и статистические данные полученных ре­зультатов: количество EDIF-элементов и блоков ввода/вывода.

Кроме текстового отчета, средства пакета Web PACK ISE позволяют отобразить результаты синтеза на RTL-уровне
