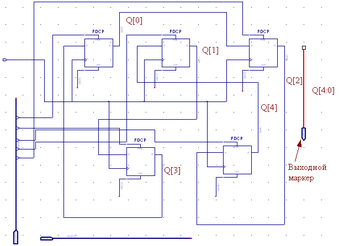

Результат схемотехнического описания 5-разрядного сдвигающего на 2 разряда вправо регистра на D-триггерах приведен на рис.1.14.

Рис.1.14

Рис.1.14

1.5. Установка временных и топологических ограничений для проектов, реализуемых на базе ПЛИС структуры CPLD

Дополнительная информация для программ синтеза, размещения и трассировки может располагаться непосредственно в модулях исходного описания проекта в форме атрибутов или вынесена в файл временных и топологических ограничений User Constraints File (UCF). Использование файла UCF является наиболее предпоч­тительным, так как при этом сохраняется универсальность модулей исходного опи­сания, которые могут использоваться в других проектах. Кроме того, чтобы внести коррективы в параметры ограничений, например, при изменении типа ПЛИС, не требуется редактировать различные модули исходного описания, а достаточно скор­ректировать содержимое файла UCF. Файл временных и топологических ограниче­ний проекта имеет текстовый формат, каждая строка которого представляет собой выражение, описывающее соответствующий параметр. Для внесения информации в файл UCF можно использовать встроенный HDL-редактор или специальную про­грамму Constraints Editor пакета Web PACK ISE, которая на основании данных, ука­занных разработчиком в диалоговом режиме, автоматически формирует соответст­вующие выражения для описания ограничений проекта.

П роцедура создания нового файла UCF стартует при нажатии кнопки оперативной панели или выборе командой New Source из раздела Project основного меню Навигатора проекта. При этом в открывшейся диалоговой панели следует выделить строку Implementation Constraints File. После задания имени файла, например UCF, нажимаем кнопку Далее 2 раза, а затем, если данные введены правильно – кнопкой Готово. В иерархии модулей появится модуль UCF.ucf (рис.1.15).

Чтобы приступить к редактированию файла UCF, необходимо в окне исходных модулей Навигатора проекта щелчком левой кнопки мыши выделить строку с его названием, после чего в окне процессов развернуть строку User Constraints (рис.1.15).

Для изменения файла UCF следует дважды щелкнуть левой кнопкой мыши на строке Edit Constraints (Text), в результате чего открывается новое окно редактирования. Ввод выражений временных и топологиче­ских ограничений осуществляется с помощью клавиатуры. При этом рекомендуется использовать шаблоны HDL-редактора, представленные в папке UCF.

Рассмотрим форматы выражений, описывающих наиболее часто используемые временные и топологические ограничения. Параметр LOC позволяет осуществить закрепление выводов перед трассировкой, а также явно указать функциональный блок для реализации элементов проекта. Для привязки "внешних" цепей проекта (подключаемых к контактам кристалла) к требуемым выводам ПЛИС используется следующий формат выражения: NET <название цепи> LОС=<номер вывода ПЛИС>; например: NET C LOC=P8; привязывает выход цепи “с” к выходу P8.

Рис.1.15

Если цепь является шиной, то для каждого ее разряда указывается свой выход (или вход): NET <имя шины><<номер разряда>> LOC=<номер вывода ПЛИС>; например, NET CLR LOC=P8;

NET CLR LOC=P10;

Необходимо сохранить содержимое файла путем нажатия на графическое изображение дискеты .

Можно просмотреть графическое изображение. Для этого нужно дважды нажать (рис.1.15) на Assign Package Pin (тогда уже автоматически выполнится синтез проекта). При этом откроется окно программы Xilinx PACE. В окне формы Package Pins изображается графически кристалл со всеми выводами (рис.1.16). Выводы, которые задействованы, помечаются цветом.

После применения команды NET C LOC=P8; картинка примет вид, представленный на рис.1.17.

Рис.1.16

Рис.1.17

Чтобы определить функциональный блок, внутри которого требуется разместить цепь или элемент проекта, следует воспользоваться командами:

NET <название цепи> LOС=FВ<номер функционального 6лока ПЛИС>; INST <обозначение элемента> LOС=FВ<номер функционального 6лока ПЛИС>;

Временные ограничения могут устанавливаться как для отдельных элементов схемы (например, цепей), так и для совокупности элементов определенного типа. Такие совокупности называются временными группами.

Максимальное значение периода сигнала синхронизации для соответствующей цепи проекта задается с помощью параметра PERIOD. Полный формат выражения ограничения имеет вид:

NET РЕRIОD=[][{HIGH|LOW}[[]]];,

где HIGH или LOW означает высокий или низкий логический уровень сигнала в первой фазе периода. По умолчанию установлены в качестве единиц измерения длительности наноcекунды (нс, ns) и одинаковая продолжительность состояний высокого и низкого уровней перио­да синхросигнала, в результате чего получается сокращенный формат записи: NET PERIOD=; например: NET clock PERIOD=20ns;

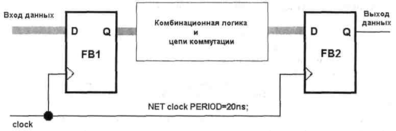

Таким образом, значение параметра PERIOD накладывает ограничение на время распространения сигналов по цепям и логике, подключенных между выходом одно­го и входом другого синхронного элемента (триггера, регистра или ОЗУ), которые тактируются одним и тем же сигналом синхронизации. Рис.1.18 иллюстрирует при­менение параметра PERIOD.

Рис.1.18

Параметр OFFSET позволяет установить предельные временные соотношения между тактовым сигналом и связанными с ним сигналами входных и выходных це­пей, подключаемых к выводам кристалла. Синтаксис соответствующего выражения ограничения выглядит следующим образом: NET OFFSET = {IN|OUT} []{BEFORE|AFTER} ; например, NET datinput OFFSET = IN 35 BEFORE clock; задает максимальное время уста­новления сигнала для входной цепи datinput по отношению к тактовому сигналу clock равным 35 нc;

NET datoutput OFFSET = OUT 25 AFTER clocksys;

устанавливает максималь­ное значение задержки выходного сигнала datoutput по отношению к тактовому сигналу clocksys - 25 нc.

Временные группы могут создаваться различными способами. Наиболее универ­сальным является использование параметра TIMEGRP. В общем случае использует­ся следующий формат выражения: TIMEGRP =[()] [EXCEPT ()]; например,

• выражение TIMEGRP FF1= RISING FFS формирует временную группу FF1, объ­единяющую все триггеры, тактируемые фронтом сигнала синхронизации;

• выражение TIMEGRP FF2 = FFS EXCEPT FFS("D2") создает временную группу FF2, в которую входят все триггеры за исключением D2.

Примерами предопределенных групп являются: FFS - триггеры, RAMS - син­хронные ОЗУ, LATCHES - защелки, PADS - выводы (контакты) кристалла.

Ограничения для временных групп записываются с помощью ключевого слова TIMESPEC. Наиболее часто используются следующие конструкции групповых вре­менных ограничений. Первая синтаксическая конструкция устанавливает значение параметра PERIOD, рассмотренного выше, для указанной временной группы.

TIMESPEC ТS< идентификатор спецификации> = PERIOD [] [{HIGH | LOW}[[] ]];

Идентификатор временной спецификации всегда должен начинаться с TS, на­пример, TIMESPEC TS_syn = PERIOD SYNGROUP 50 HIGH 35;

Вторая конструкция предназначена для установки значений временных соотношений между элементами сформированных или предопределенных временных групп.

TIMESPEC ТS <идентификатор спецификации>=FROM<название временной группы1>ТО<название временной группы2><длительность задержки> [<единицы измерения>];,например, TIMESPEC TS_del = FROM FFGROUP TO PADGROUP 30 ns;.

Кроме временных и топологических ограничений файл UCF может содержать выражения инициализации триггеров и регистров. Для этой цели используется па­раметр INIT. Формат выражения инициализации имеет следующий вид: INST <позиционное обозначение триггера или регистра> INIT={1 | 0 | S | R}; где S - соответствует режиму установки, a R - режиму сброса, например, INST ddl INIT=1;.

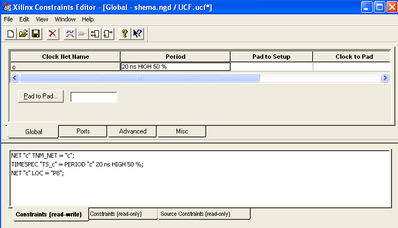

В ременные ограничения можно задавать с помощью специальной формы, для этого не обязательно знать специальные команды. Чтобы открыть редактор временных ограничений, нужно дважды нажать на Create Timing Constraints в окне процессов. При этом откроется рабочее окно программы Constraints Editor (рис.1.19).

Рис.1.19

1.6. Синтез проектов, реализуемых на базе ПЛИС

структуры CPLD фирмы Xilinx

Чтобы получить доступ к интерактивному списку основных этапов процесса разработки цифрового устройства на базе ПЛИС фирмы Xilinx, следует в окне ис­ходных модулей Навигатора проекта выделить строку с названием файла описания верхнего уровня иерархии проекта, поместив на нее курсор и щелкнув левой кноп­кой мыши. При этом в окне процессов отображается маршрут проектирования, со­ответствующий выбранному типу ПЛИС и средств синтеза (рис.1.20).

Рис.1.20

В процессе синтеза из файлов HDL-описаний проектируемого устройства фор­мируется файл списка соединений (netlist) в формате EDIF (Electronic Data Interchange Format). Синтезированный файл представляет собой текстовое (ASCII) описание проекта, но на более низком логическом уровне в формате, воспринимае­мом программами трассировки Xilinx. Если исходные описания проекта представ­лены в графической, в частности, схемотехнической, то автома­тически выполняется их преобразование в требуемый HDL-формат.

Прежде чем непосредственно активизировать процесс синтеза, следует прокон­тролировать и при необходимости установить требуемые значения его параметров. Для этого нужно в окне процессов (рис.1.20) щелчком левой кнопки мыши выделить строку Synthesize-XST, нажать кнопку , расположенную на оперативной панели Навигатора проекта, или воспользоваться командой Properties контекстно-зависимого всплывающего меню, которое выводится при щелчке правой кнопки мыши. Тогда появится окно с диалоговой панелью (рис.1.21), содержащей три страницы, снабженные закладками с их на­званиями: Synthesis options, HDL options и Xilinx Specific options. Каждая из этих страниц содержит группу параметров, представленных в виде таблицы.

Рис.1.21

Страница Synthesis options объединяет параметры, управляющие оптимизацией процесса синтеза. Параметр Optimization Goal позволяет выбрать критерий оптими­зации и может принимать одно из двух значений: Speed и Area. Значение Speed уста­навливает стратегию оптимизации, ориентированную на достижение максимального быстродействия проектируемого устройства. При выборе значения Area оптимиза­ция выполняется с целью минимизации используемой области (ресурсов) кристалла.

Параметр Optimization Effort определяет уровень производимой оптимизации и имеет два возможных значения: Normal и High. Если задано значение Normal, то используются стандартные алгоритмы оптимизации. При выборе значения High выполняется дополнительная оптимизация с учетом особенностей архитектуры выбранного кристалла ПЛИС, что позволяет достигнуть более высоких результатов, но приводит к увеличению времени вычислений.

Параметр Synthesis Constraints File предназначен для определения названия фай­ла ограничений, используемого в процессе синтеза. Файл ограничений синтеза (не пу­тать с файлом ограничений проекта UCF) может содержать информацию о парамет­рах синтеза, которые определяются в рассматриваемой диалоговой панели глобаль­но для проекта в целом, а также о временных и топологических ограничениях, ис­пользуемых программами трассировки. Учитывая, что ограничения для программы трассировки указываются в файле UCF, а собственно ограничения процесса синтеза чаще всего устанавливаются одинаковыми для всех элементов проекта с помощью диалоговой панели параметров синтеза, можно не указывать значение параметра Synthesis Constraints File.
