Таблица 2.

Адрес индексного регистра можно прочитать в области переменных BIOS по адресу 0000:0463. Перечислим назначение некоторых из регистров контроллера ЭЛТ:

• общая длина линии горизонтальной развертки,

• длина отображаемой части горизонтальной развертки,

• начало импульса гашения луча горизонтальной развертки,

• конец импульса гашения луча горизонтальной развертки,

• начало импульса горизонтального обратного хода луча,

• конец импульса горизонтального обратного хода луча,

• число горизонтальных линий растра,

• высота символов текста,

• начальная линия курсора,

• конечная линия курсора

• управление режимом и т.п.

5) Регистры контроллера атрибутов – контроллер атрибутов управляет цветовыми характеристиками изображений. Доступ производится через порт 3C0h, который совмещает в себе функции базового и индексного регистров. Установить порт в исходное состояние можно чтением из порта 3BАh для монохромного режима или из порта 3DAh – для цветного режима. После этого данные, записываемые в регистр 3C0h, будут восприниматься как индекс. В их число входят:

• регистры цветовой палитры, регистр управления режимом,

• регистр цвета рамки экрана,

• регистр разрешения цветовой плоскости,

• регистр горизонтального панорамирования

• регистр выбора цвета.

6) Регистры ЦАП (RAMDAC) – предназначены для управления тремя ЦАП, формирующими 3 цветовых сигнала на ЭЛТ. Доступ к ним производится указанием индекса (см. таб.3).

Таблица 3.

ПРИНТЕРЫ

Для получения «твердой» копии изображения на бумаге обычно используются принтеры и плоттеры (графопостроители). Плоттеры используются в системах САПР и для других специальных целей, поэтому подробно рассмотрим принтеры как наиболее распространенные устройства.

Практически любой принтер позволяет осуществить построение растрового изображения, т.к. сам выводит символы, построенные из точек. Принтеры можно классифицировать по разным признакам (см. рис.8):

По методу нанесения печатных знаков на носитель (бумагу) информации принтеры делят на устройства ударного и безударного действия. Принтеры ударного действия (impact) отличаются тем, что изображение формируется в результате механического удара печатающего молоточка на шрифтоноситель с одновременным нанесением красящего вещества; в принтерах безударного действия (non-impact) носитель печатной информации не касается бумаги.

По принципу фрагментации изображения деление принтеров зависит от того, формируется ли на бумаге символ за символом, или сразу вся строка, или целая страница. Было еще разделение принтеров на группы символьных и матричных, но символьные в этом смысле

ПРИНТЕРЫ

по методу нанесения изображения

по принципу фрагментации изображения

ударного

действия

безударного

действия

последова-тельные

строчные

страничные

струйные

лазерные

термографические

по технологии печати

Рис.8.

матричные

отходят в историю, поэтому термин “матричные” используется в смысле устройств ударного действия.

По технологии печати выделяются следующие типы принтеров:

• в матричных или игольчатых (impact dot matrix) вертикальный ряд (или 2 ряда) молоточков (тонких металлических стержней) «вколачивает» краситель с красящей ленты в бумагу; головка принтера может быть оснащена 9, 18 или 24 иголками; с точки зрения компьютерной графики достигается псевдографика. Скорость печати для высоко- производительных моделей составляет до 380 знаков в секунду;

• струйные относятся к классу последовательных безударных чернильных, делятся на группы по технологическим признакам

• «пузырьковая » технология (bubble-jet или thermal ink-jet) или пьезотехнология (piezo ink-jet).

Сопла (канальные отверстия) на печатающей головке, через которые разбрызгиваются чернила, соответствуют “ударным” иглам (количество сопел – от 12 до 64).

При bubble-jet - методе в каждом сопле находится нагревательный элемент (тонкопленочный резистор), создающий температуру 500^оС. Пьезо-эффект заключается в том, что под действием электрического поля пьезокристалл работает как клапан на канале сопла.

• в лазерных ( laser jet ) принтерах используется электрографический принцип создания изображения, включающий в себя создание рельефа электростатического потенциала в слое полупроводника с последующей визуализацией полученного рельефа с помощью сухого порошка (тонера), наносимого на бумагу (как правило, они монохромные и могут использоваться для создания высококачественных полутоновых изображений);

• работа термографических (thermal wax transfer) принтеров основана на том, что термопластичное красящее вещество, нанесенное на тонкой подложке, попадает на бумагу в тех местах, где нагревательными элементами (аналогами сопел или игл) печатающей головки обеспечиваются температура 70-80^оC.

Особенности цветной печати

RGB-модели цветообразования, используемые в мониторах, не применимы непосредственно для принтеров, т.к. на экране фоновый цвет – черный, а на бумаге – белый. Принтеры используют CMY–модель цветообразования (черный цвет – это наложение всех 3-х цветов), в некоторых принтерах используется отдельный черный краситель – получается CMYB-модель.

Принтеры с термосублимацией красителя (dye sublimation) – элементы печатающей головки обеспечивают температуру до 400^оC. Красители разных цветов могут образовать любую цветовую палитру, как в цветной фотопечати.

Принтеры с изменением фазы красителя или принтеры с твердым красителем (phase change ink-jet или solid ink-jet). Красители – восковые стержни для каждого первичного цвета.

Принтеры характеризуются следующими основными характеристиками:

• разрешающая способность измеряется в dpi (dots-per-inch – число точек на дюйм); современные требования к высококачественному изображению требуют обеспечения 1600 dpi,

• скорость печати (количество строк или страниц в минуту).

Типовые характеристики современных принтеров приведены в таблице 4.

Таблица 4

Полутоновая печать

Основным принципом всех методов монохромной печати на обычную бумагу является представление печатающим устройством каждой цветной точки в виде черной. При печати различные полутона имитируются с помощью растрирования. Принцип растрирования состоит в выделении небольших участков однородного поля, заполненных черными точками (так называемые печатные точки), которые называются полутоновыми ячейками.

Полутоновая ячейка может, например, быть квадратом со стороной в 8 печатных точек, тогда она позволяет реализовать 64 градации яркости. Значение серого для полутоновой ячейки зависит от соотношения между закрашенной и не закрашенной частями ячейки. Для высококачественной фотопечати требуются полутоновые ячейки, состоящие из квадратов 16х16=256 печатных точек. Поскольку абсолютное разрешение принтера жестко определено, то любое увеличение разрешения по полутонам приводит к уменьшению разрешения по элементам. Поэтому вводится особая форма разрешения – линеатура растра, которая указывает число линий на единицу длины строки lpi (lines per inch), типовые характеристики приведены в таблице 5.

Таблица 5

СКАНЕРЫ

Сканером называется устройство, позволяющее вводить в компьютер образы изображений, представленных в виде текста, рисунков, слайдов, фотографий или другой графической информации.

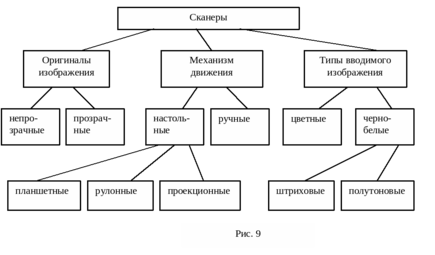

Классификацию сканеров можно провести по нескольким признакам или критериям (см. рис. 9).

1. Оригиналы изображения делятся на:

• непрозрачные оригиналы – изображение воспринимается и вводится в отраженном свете;

• прозрачные оригиналы – цветные и черно-белые слайды и негативы – изображение вводится в свете, прошедшем через оригинал.

Часто для работы со слайдами сканеры снабжаются специальными приставками.

1. По механизму движения, т.е. способу перемещения считывающей головки сканера и бумаги относительно друг друга, в настоящее время известны два типа сканеров:

• ручной (hand-held) сканер – чтобы ввести в ПК какой-либо документ при помощи сканера, нужно без резких движений провести сканирующей головкой по соответствующему изображению. Равномерность перемещения сканера существенно сказывается на качестве вводимого в ПК изображения, и для подтверждения нормального ввода имеется специальный индикатор.

Ширина вводимого изображения для ручных сканеров  4 дюйма (ок.10см). В современных моделях ручных сканеров обеспечена автоматическая “склейка” вводимого изображения из отдельно вводимых частей.

• настольный (desktop) сканер позволяет вводить изображения формата А4. Существуют 3 разновидности настольных сканеров:

а) планшетные (flatbed) сканеры, иначе называются страничными. После закладки страницы в сканер все управление процессом сканирования осуществляется с клавиатуры ПК при работе с одной из специальных программ, поставляемых вместе со сканером, считывающая головка перемещается относительно листа, по конструкции подобны ксероксу;
