166235 (767825), страница 2

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 2)

В свете полученных данных следует сделать вывод, что применение метода Ланге в нашем случае приводит к некорректным результатам. Вплоть до конверсии ~18% в системе накапливается только растворимый сополимер постоянной ММ, причем одна из двух двойных концевых связей дималеината в нем не «задействована». Этому обстоятельству способствует малая величина константы взаимного присоединения малеинатной компоненты. К тому же эффективная константа присоединения «подвешенных» малеинатных связей к стиролу, по-видимому, еще меньше, чем у свободной молекулы дималеината. «Перекачка» растворимой части в макрогель носит критический характер, как видно из сравнения значений ¥_р и W_r образцов III и IV. В довольно узком интервале времени реакции и полимеризационного инкремента почти весь образовавшийся до этого растворимый продукт трансформируется в трехмерный гель. В дальнейшем рост массы сеточного материала подавляет реакцию образования растворимого сополимера.

Эти данные позволяют представить следующий механизм гелеобразо-вания в нашей и подобных системах. Накопление в реакционном объеме растворимого полимерного материала при некоторой специфической для данной системы степени конверсии приводит, по-видимому, к резкому изменению физического состояния системы, напоминающему фазовое расслоение, скорее всего, на микроуровне. Вследствие этого наблюдается сильный концентрационный эффект увеличения вероятности эффективного столкновения «подвешенных» двойных связей с радикалами соседних макромолекул. Образуются агрегаты трехмерной сетки, в которых в дальнейшем преимущественно и идет реакция. Часть растворимого полимерного материала, оставшаяся в растворе, довольно быстро присоединяется к гелю или физически иммобилизуется сеткой, делая невозможным его экстракцию. Следует отметить, что по предварительным данным точка гелеобразования зависит не только от концентрации полимера в системе, но и от скорости полимеризации, т. е. конкурируют процессы образования растворимого полимера и выделения геля.

Рассмотренный здесь механизм гелеобразования является альтернатив-

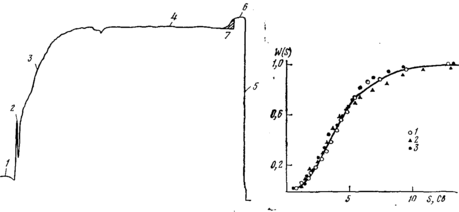

Рис. 1. Типичная фотометрограмма раствора образца II в МЭК (с=0,07 г/дл).

Цифрами обозначены участки поглощения, соответствующие воздуху в кювете (1), мениску (2), границе растворитель — раствор (3), раствору (плато) (4), реперному отверстию противовеса (5), промежутку между дном кюветы и реперным отверстием (б), микрогелю образца (заштрихованная область) (7). Время центрифугирования 30 мин после достижения скорости вращения 50 000 об/мин Рис. 2. Интегральные кривые W(S) распределения по коэффициентам седиментации для образцов I (1), II (2), III (3) ным по отношению к трактовке полимеризации таких бифункциональных мономеров, как олигоэфирметакрилаты [1, 2], олигокарбонатметакрилаты [21] или их сополимеризации с винильными мономерами [5]. Специфика подобных соединений состоит в большой активности функциональной двойной связи при присоединении к «своему» радикалу или в близких активностях каждой компоненты сомономеров. В этих случаях «зародыши» в виде частиц геля (глобулы) образуются на более ранних стадиях. Хотя наряду с глобулами иногда образуется растворимый полимер, но его или слишком мало, или невозможно выделить. Таким образом, при полимеризации (сополимеризации) полифункциональных олигомеров в массе возможны как минимум два механизма образования трехмерной сетки.

ЛИТЕРАТУРА

1. Королев Г. В. Докл. I Всер. конференции по химии и физико-химии полимеризационных олигомеров. Черноголовка: ОИХФ, 1977.

2. Берлин А. А., Кефели Т. Я., Королев Г. В. Полиэфиракрилаты. М.: Наука, 1976, с. 277.

3. Могилевич М. М. Окислительная полимеризация в процессах пленкообразования. М.: Химия, 1977, с. 74.

4. Шклярова Е. И., Голубев В. Б., Зубов В. П., Кабанов В. А. Высокомолек. соед., А., 1980, т. 22, № 5, с. 1001.

5. Больбит Н. М., Френкель С. Я. Высокомолек. соед., А, 1978, т. 20, № 2, № 294.

6. Nollen К., Funke W., Натпапп К. Makromolek. Chem., 1966, В. 96, S. 248.

7. Ушаков С. И., Николаев А. Ф., Торопцева А. М., Призно М. С. Ж. прикл. химии, 1959, т. 32, № 3, с. 667.

8. Кесслер И. Методы инфракрасной спектроскопии в химическом анализе. М.: Мир, 1964,с. 136.

1. Funke W., Jebhard W., Hoth И., Hamann К. Makromolek. Chem., 1958, В. 28, S. 17.

1. Dunn A. S., Stead B. D., Melville H. W. Trans. Faraday Soc, 1954, v. 50, № 3, p. 279.

2. Хэм Д. Сополимеризации. M.: Химия, 1971, с. 17.

3. Funke W., Knodler S., Felnauer R. Makromolek. Chem., 1961, B. 49, S. 52.

4. Эскин В. E. Рассеяние света растворами полимеров. М.: Наука, 1973, гл. 5.

5. Эскин В. Е., Короткина О. 3. Высокомолек. соед. А, 1970, т. 12, № 10, с. 2216.

6. Цветков В. Н., Эскин В. Е., Френкель С. Я. Структура макромолекул в растворах. М.: Наука, 1964. с. 276.

7. Lange Н. Kolloid-Z. und Z. fur Polymere, 1970, В. 240, № 1, S. 747.

8. Lange H. KolloM.-Z. und Z. fur Polymere, 1972, B. 250, № 8, S. 775.

9. Эскин В. E. Рассеяние света растворами полимеров. М.: Наука, 1973, гл. 3.

Характеристики

Список файлов статьи
