Рис. 1. Структура, наблюдаемая в плазме [10].

На примере исследований плазмы [10] видно, что регулярные структуры возникали и сохранялись короткое время. Если считать, что в этих процессах имело место нарушение второго закона термодинамики, то такое могло происходить только на малых интервалах времени. В то же время следует отметить, что понятие "малые интервалы времени" имеет смысл, если оценка временных интервалов происходит в темпе процессов макромира. Эти же интервалы времени являются очень большими интервалами, если их оценивать в темпе процессов в мире элементарных частиц. На примере возникновения фракталов в плазме можно сделать вывод, что в Природе должны иметь место два процесса – уменьшение энтропии и возрастание энтропии. При этом закон возрастания энтропии выполняется только в среднем для большого промежутка времени, а на начальной стадии наблюдается уменьшение энтропии. Результаты исследования уменьшения энтропии плазмы могут способствовать пониманию важнейшего процесса в физическом вакууме, приводящего к рождению дискретного вещества из вакуума, поскольку такой процесс должен происходить с уменьшением энтропии.

3.5. Генератор Хаббарда

В [12] приведено описание устройства, изобретенного Альфредом Хаббардом. Оно включает центральный сердечник с катушкой, вокруг которого расположено восемь периферийных катушек. После первичного импульса в катушках поочередно генерируются импульсы, и создается вращающееся магнитное поле в центральной катушке. Утверждается, что мощность, вырабатываемая в ней, достаточна для самовозбуждения всей системы. Схема генератора приведена на рис.2. Демонстрировалась лодка и электромобиль, питание которых обеспечивал генератор Хаббарда. Электрический двигатель мощностью 25,7 кВт был присоединен к трансформатору Хаббарда, диаметром 12-14 дюймов и 14 дюймов длиной. Это устройство выдавало достаточно энергии для движения лодки с хорошей скоростью. Остается загадкой способ получения большой мощности в "генераторе Хаббарда" [12].

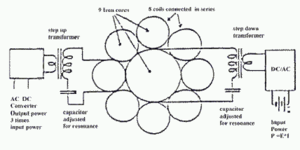

Рис. 2. Схема генератора Хаббарда [12].

3.6. Генератор Гендершота

В статье [13] описывается устройство, сконструированное Лестером Дж. Гендершотом. Автор устройства утверждал, что система использует для работы "ток Земли". Гендершот обнаружил, что на работу генератора влияет ориентация относительно земного магнитного поля. Лучше всего система работает в направлении север-юг.

Рис. 3. Генератор Гендершота [13, 14].

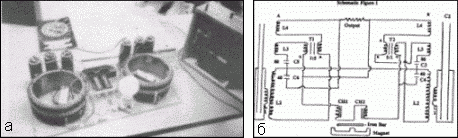

На рисунке 3а изображена модель конвертора Гендершота, показанная на "Конгрессе энергии гравитационного поля" в ноябре 1981 в Торонто [14]. Рисунок 3б иллюстрирует принципиальную электрическую схему конвертора [13].

3.7. Генератор Ганза Колера

Ганз Колер изобрел устройство, которое он назвал конвертором энергии гравитационного поля [15].

Устройство состоит из шести постоянных магнитов, связанных так, что сами магниты входят в электрическую цепь (рис.4а). На каждом из магнитов намотаны катушки. Эти катушки расположены шестиугольником (рис.4б). Цепь включает два конденсатора, ключ и два соленоида, вложенных один в другой (рис.4в). Запуск устройства осуществляется путем смещения магнитных катушек и соленоидов относительно друг друга. Максимальное полученное значение напряжения составило 12В. В [15, 16] описаны результаты испытаний устройства, сконструированного Колером. Нагрузкой служили три лампы накаливания с напряжением питания 8 В. Результаты тестов показали, что мощность, потребляемая нагрузкой, в несколько раз превышает мощность, потребляемою устройством от батарей. Последняя составила 1,7 Вт, а мощность в нагрузке – около 8 Вт. Профессор М. Колосс, руководивший испытаниями, подчеркнул, что ток нагрузки в 12 раз превосходил ток, потребляемый от батарей. В заключение профессор М. Колосс написал: "Единственное предположение, которое можно высказать, заключается в том, что источником энергии является магнитная система [15].

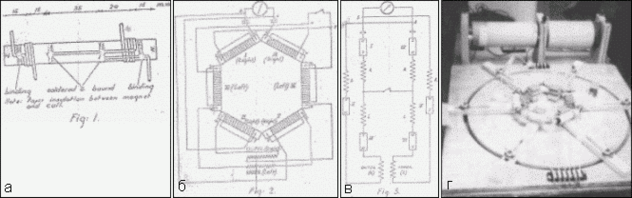

Рис. 4. Генератор Ганза Колера [14, 15]

На рисунке 4г изображена реконструированная Джерджем Хатавеем модель устройства Ганза Колера, показанная в ноябре 1981 на конгрессе в Торонто [14].

3.8. Однопроводная передача энергии

В московском научно-исследовательском электротехническом институте С. В. Авраменко демонстрировал передачу переменного тока по одному проводу без заземления [17].

Рис. 5. Схема однопроводной передачи энергии по схеме Авраменко [17].

Основу устройства составляла "вилка Авраменко", которая представляет собой два последовательно включенных полупроводниковых диода (рис.5). Если вилку присоединить к проводу, находящемуся под переменным напряжением 10-10000В, то в контуре вилки циркулирует пульсирующий ток, и через некоторое время в разряднике Р наблюдается серия искр. Временной интервал от подключения до разряда зависит от величины емкости С, частоты пульсации и размера зазора Р. Включение в линию передачи резистора номиналом 2-5 МОм не вызывает существенных изменений в работе схемы [17].

Исследуя передачу энергии по одному проводу Авраменко, Заев и Лисин приходят к выводу, что феномен объясняется наличием тока поляризации [17, 18]. По их мнению, величина тока поляризации прямо пропорционально зависит от частоты, диаметра провода обмотки генератора, плотности материала провода, атомного номера материала провода и обратно пропорциональна длине провода обмотки, массовому числу материала провода. Но главная зависимость, по мнению исследователей – обратная пропорциональность от разности квадратов частот колебаний – резонансной частоты атома материала обмотки и частоты генератора.

Авторы статьи [18] считают необходимым проверить целесообразность изготовления обмоток генератора из проводов медных, никелевых, железных, свинцовых и т. д.

Идея однопроводной передачи электроэнергии заинтересовала многих исследователей. Так в [17] описывается эксперимент Стефана Хартманна, основанный на изобретении Авраменко.

Рис. 6. Схема Стефана Хартманна [17].

В генераторе используется автомобильная катушка зажигания. Электронный генератор работает на частоте 10кГц. В качестве нагрузки используется ксеноновая лампа-вспышка, медный провод используется как антенна (рис.6). Генератор переменного напряжения через проводник, длина которого кратна длине стоячей волны электрического поля в нем, связан с "вилкой Авраменко". В случае резонанса амплитуда напряжения в точке подключения "вилки" – максимальна. Автор утверждает, что конденсатор заряжается напряжением, которое не влияет на первичный источник энергии. Генератор, по его мнению, является только источником информации. Энергия, выделяющаяся в ксеноновой лампе, определяется частотой и амплитудой колебаний. Поджег лампы осуществляется свободными электронами, текущими через медную антенну. Если убрать антенну, то ксеноновая лампа не горит.

3.9. Наши эксперименты по однопроводной передаче энергии.

Авторы настоящей статьи провели эксперименты по передаче электроэнергии по одному проводу. В нашей схеме не использовалась "вилка Авраменко". Вместо "вилки Авраменко" использовалась обычная мостовая схема. Кроме этого мы внесли ряд других изменений в схему Авраменко, что повысило ее эффективность. Схема приведена на рисунке 7.

Общий вид устройства показан на рисунке 8а. Энергией устройство обеспечивает источник питания постоянного тока Б5-47. Нагрузкой служит лампа накаливания 220В 25Вт. На электрической схеме, изображенной на рис. 7, цифрами обозначены: 1 - генератор, 2 - расширитель спектра, 3 - "антенна". Генератор и трансформатор размещены в корпусе из диэлектрика (рис.8б, 8в), диоды, конденсатор, лампа, элементы 2 и 3, составляющие приемник энергии – в бело-голубом корпусе под лампой (рис.8).

Рис. 7. Принципиальная схема устройства для однопроводной передачи энергии

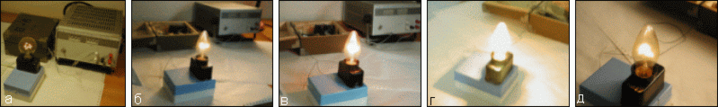

Рис. 8. Фотографии экспериментов по однопроводной передаче энергии.

В экспериментах использовались различные лампы накаливания, наилучший результат был достигнут при использовании ламп 220В, 25Вт (рис.8г, 8д). Ключевым моментом в повышении эффективности, по сравнению со схемой Авраменко, является использование стандартной мостовой схемы, а не ее половины, а также наличие расширителя спектра. Наличие в схеме расширителя спектра приводит к тому, что нагрузка, не мешает полному заряду конденсатора. Как следствие, вся приходящая энергия расходуется на зарядку высоковольтного конденсатора с малым током утечки. Цепь при этом замыкается токами смещения на свободный конец вторичной обмотки трансформатора через антенну 3 (рис.7).

3.10. Эксперименты с перегоревшими лампами накаливания.

В описанных выше наших экспериментах по однопроводной передаче энергии горят как исправные лампы, так и перегоревшие.

Рис. 9. Фотографии экспериментов с перегоревшими лампами накаливания.

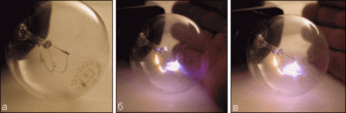

На рисунке 9а виден разрыв спирали лампы накаливания. Рисунки 9б и 9в – фотографии экспериментов. Видно свечение спирали и яркая искра в месте разрыва спирали.

Со свечением перегоревших ламп накаливания, не подозревая того, сталкивается практически каждый из нас. Для этого достаточно внимательно присмотреться к перегоревшим лампам. Можно заметить, что лампы часто перегорают в нескольких местах. Вероятность одновременного перегорания лампы в нескольких местах очень мала. Это значит, что лампа, утратив целостность спирали, продолжала светить, пока цепь не разорвалась еще в одном месте. Этот феномен возникает в большинстве случаев перегорания ламп накаливания, питающихся от сети 220В 50Гц.

Мы провели такой эксперимент: подключали стандартные 60Вт лампы накаливания ко вторичной обмотке повышающего трансформатора. На холостом ходу трансформатор выдавал напряжение около 300В. В эксперименте было использовано 20 ламп накаливания. Оказывается, чаще всего лампы накаливания перегорают в двух и более местах, причем перегорает не только спираль, но и токоподводящие провода. При этом после первого разрыва цепи лампа продолжает светить более ярко, пока не перегорит другой участок. Одна лампа в нашем эксперименте перегорела в четырех местах, а именно, в двух местах перегорела спираль, и перегорели оба электрода! Результаты эксперимента представлены в таблице 1.

Таблица 1.

3.11. Эксперименты по беспроводной передаче энергии.

Приводим сведения о проведенных нами экспериментах по осуществлению беспроводной (без заземления) передачи электроэнергии.

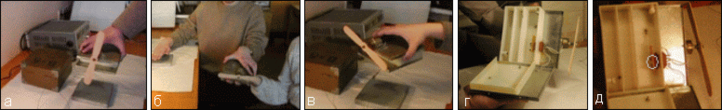

Рис. 10. Кадры видеосъемки экспериментов по беспроводной передаче энергии.

В наших экспериментах источником энергии служил комплекс, состоящий из блока питания Б5-47, генератора и трансформатора, он хорошо виден на кадрах 10а и 10в, приемником – электродвигатель постоянного тока ИДР-6. Электродвигатель установлен на электропроводной платформе, которая, в свою очередь, установлена на корпусе из изоляционного материала. Внутри этого корпуса находится электронный узел. Схема приемника в этом случае несколько отличается от использованной в предыдущих экспериментах, описанных в разделе 3.9. Внутренняя часть приемника показана на фотографиях 10г и 10д. На кадре 10д окружностью выделен непосредственно электронный узел приемника.

В экспериментах наблюдалось вращение ротора электродвигателя в руках человека. Двигатель был установлен на платформе, на которой отсутствовали источники питания. Наблюдалось увеличение коэффициента передачи с уменьшением расстояния (рис.10в). По мере уменьшения расстояния частота вращения вала электродвигателя увеличивалась. На (рис.10б) показан кадр видеосъемки, где частота вращения вала резко возрастала в том случае, если электродвигатель находился в руках двух человек.

Проблема беспроводной передачи энергии остается актуальной. Над ней продолжают работать ученые разных стран.

3.12. Наши эксперименты, демонстрирующие свечение лампы накаливания в руке.

Известно, что Никола Тесла демонстрировал светящуюся в руке лампу. Нам не удалось найти описания этого эксперимента, поэтому мы разработали свою схему эксперимента. Ниже представлены результаты проведенных нами экспериментов, демонстрирующие свечение в руке лампы накаливания. На рис.11 видно, что лампа 220В, 25Вт светится в руке оператора, будучи подключенной одним контактом к одному проводу. На фотографиях (рис.11) виден проводник от генератора, подводящий энергию к одному контакту цоколя лампы. Эти эксперименты – продолжение серии опытов с однопроводной передачей энергии. На фотографии 11а показан фрагмент подготовки к эксперименту. На фотографиях 11б, 11в запечатлены фрагменты эксперимента.
