Команда "шаг" в параллельных отладчиках
А.Я. Калинов, К.А. Карганов, К.В. Хоренко
Аннотация.
В статье рассматривается новая схема команд перемещения в параллельных отладчиках на примере команды "шаг". Основное отличие предложенной схемы от существующих заключается в том, что отладчик на основе модели параллельной программы анализирует момент завершения "шага" программы, чем приближает отладку параллельной программы к отладке последовательной программы. Рассмотрены проблемы, возникающие при реализации данной схемы для отладчика MPI-программ, и описана ее реализация в отладчике mpC-программ.
1. Введение
Одной из важнейших возможностей, предоставляемых отладчиком, является возможность управления выполнением программы. Семантика команд управ-ления выполнением в последовательных отладчиках (когда отлаживается один процесс с одним потоком управления) достаточно ясна. Например, семантика команды пошагового выполнения последовательной программы заключается в следующем - выполнить операторы текущей строки и прервать выполнение отлаживаемой программы. Если операторы текущей строки не выполнены, то пользователь анализирует причину (например, ожидание взаимодействия с внешним миром, длинный счет и т.д.) и предпринимает или не предпринимает какие-либо действия. Причины невыполнения шага последовательной программы назовем "последовательными". Естественное расширение этой семантики на случай параллельного отладчика (когда отлаживается несколько потоков управления, возможно, в нескольких процессах) - выполнить операторы текущих строк для выделенных потоков управления и прервать их выполнение. Однако, в случае параллельного отладчика, некоторые потоки могут не выполнить шаг не только по "последовательным", но и по "параллельным" причинам, связанным с взаимодействием между потоками/процессами параллельной программы.
Большинство существующих параллельных отладчиков являются много-целевыми, не ориентированными на поддержку какого-либо конкретного параллельного языка программирования или коммуникационного пакета. В них применяется комбинация двух основных схем реализации команды "шаг":
синхронная - команда выдается для всех процессов группы, ожидается завершение шага для всех процессов группы, имеется возможность принудительного прерывания - основная схема в Mantis [1,2];
асинхронная - команда выдается для всех процессов группы завершивших предыдущий шаг на данный момент, управление в отладчике передается пользователю без ожидания окончания выполнения команды - основная схема в TotalView [3].
При этом ответственность за анализ и обработку всех "параллельных" причин незавершения шага возлагается на пользователя.
В тоже время, если рассматривать не параллельную программу вообще, а MPI-программы или программы на параллельном языке высокого уровня, то среди "параллельных" причин незавершения шага большинство является "тривиальными", обработку которых может производить отладчик, приближая тем самым, насколько это возможно, отладку параллельной программы к отладке последовательной программы. Конечно, это возможно только в том случае, если отладчик понимает семантику параллельной программы и имеет соответствующую поддержку со стороны реализации библиотеки или языка.
В данной статье обсуждается возможность реализации синхронной модели выполнения команды "шаг", которая отличается от традиционной тем, что:
последовательная команда "шаг" выполняется только теми процессами, которые завершили выполнение предыдущей команды перемещения;
"тривиальные параллельные" причины незавершения шага обрабатываются отладчиком.
Рассматриваются проблемы, возникающие при реализации такой модели для отладчика MPI-программ, и описывается ее реализация для параллельного отладчика для языка mpC [4,5], который является составной частью интегри-рованной системы разработки и выполнения mpC программ mpC Workshop. Статья организована следующим образом: в первом параграфе дается определение параллельной команды "шаг", которое демонстрируется на примере простой MPI-программы. Во втором параграфе анализируется возможность учета "тривиальных причин" незавершения шага для MPI-программ. Третий параграф дает введение в язык параллельного програм-мирования mpC. В четвёртом параграфе описывается mpC-отладчик.
2. Синхронная модель команды "шаг" с обработкой "тривиальных причин" незавершения шага на примере MPI-программ
Введём определение команды синхронной команды "параллельного шага". Примем, что для выполнения команды "шаг параллельной программы" группой процессов каждому процессу из группы, завершившему предыдущие команды перемещения, необходимо выполнить действия, определяемые командой "шаг" последовательного отладчика ("последовательной" команды "шаг"). Шаг параллельной программы будем считать завершённым, если каждый процесс отлаживаемой программы:
а) выполнил действия, предписанные последней данной ему "последо-вательной" командой перемещения (возможно, не командой "шаг") или б) остановился и не может продолжить выполнение без дополнительных действий со стороны пользователя по отношению к другим процессам отлажи-ваемой программы.
Назовем "тривиальной параллельной" причиной незавершения параллельной команды шаг процессом ожидание синхронизации с другими процессами, про которую известно, что она не произойдет на данном шаге параллельной программы.
Пример 1. Рассмотрим пошаговое выполнение следующей MPI-программы:
/* 0*/ #include "mpi.h"
/* 1*/ int main(int argc, char **argv) {
/* 2*/ int rank, i;
/* 3*/ MPI_Init(&argc, &argv);
/* 4*/ MPI_Comm_rank(MPI_COMM_WORLD, &rank);
/* 5*/ if (rank == 1) {
/* 6*/ MPI_Status stat;
/* 7*/ MPI_Recv(&i,1,MPI_INT,0,0,MPI_COMM_WORLD,&stat);
/* 8*/ }
/* 9*/ if (rank == 0) {
/*10*/ i = 0;
/*11*/ MPI_Send(&i,1,MPI_INT,1,0,MPI_COMM_WORLD);
/*12*/ }
/*13*/ MPI_Finalize();
/*14*/ return 0;
/*15*/ }
Пусть отладчик является "умным", то есть обрабатывающим "тривиальные параллельные" причины незавершения шага и интерпретирует вычисление управляющего выражения условного оператора как самостоятельный шаг. Пусть, кроме того, команды выдаются для всех процессоров отлаживаемой программы, и текущей строкой для всех процессов является строка 3. Тогда для последовательности шагов параллельной программы для различных процессов текущими будут следующие строки:
| Шаг | Текущие позиции для процессов с rank | Примечание | ||
| 0 | 1 | остальные | ||
| 1 | 3 | 3 | 3 | . |
| 2 | 4 | 4 | 4 | . |
| 3 | 5 | 5 | 5 | . |
| 4 | 9 | 7 | 9 | Процесс с rank равным 1 не может закончить свой шаг по "тривиальной параллельной" причине - управление не может вернуться из функции MPI_Recv так как процесс с rank равным 0 еще не вызвал функцию MPI_Send в строке 11 и не вызовет ее на этом шаге. |
| 5 | 10 | 7 | 13 | Остальные процессы не могут завершить шаг по "тривиальной параллельной" причине - для завершения работы MPI_Finalize ее должны вызвать все процессы. |
| 6 | 11 | 7 | 13 | Процесс с rank равным 1 процесс должен закончить выполнение MPI_Recv. |
| 7 | 13 | 9 | 13 | . |
| 8 | 13 | 13 | 13 | . |
Таблица 1. Текущие позиции для различных процессов при пошаговом выполнении MPI программы.
В данном примере за восемь шагов параллельной программы процесс с rank равным 0 сделал 7 последовательных шагов, процесс с rank равным 1 сделал 6 последовательных шагов, остальные процессы сделали 5 последовательных шагов, и пользователю не потребовалось никаких дополнительных действий для этого.
Основные отличия предложенной схемы выполнения команды "шаг" от существующих схем:
Первые три шага в параллельном отладчике с синхронной схемой команды "шаг" будут идентичны приведённым выше. Однако пользователь не дождётся завершения шага 4 в таком отладчике, поскольку процесс с rank равным 1 не сможет завершить свою часть команды. Пользователю придётся прервать выполнение команды. В результате он получит набор процессов, остановленных в разных точках программы. Он не будет знать, какой из процессов остановился самостоятельно, выполнив свой элементарный шаг, а какой был прерван пользователем.
Если в отладчике реализована асинхронная модель параллельной команды "шаг", то пользователь, после того, как выдал команду и получил управление в отладчике (сразу же после выдачи команды), не может быть уверен, что все процессы завершили выполнение своих частей общей параллельной команды "шаг". Пользователь может убе-диться в полном завершении (или незавершении) общей команды лишь исследовав статус каждого процесса вручную и проанализировав их.
Важно отметить, что в обоих рассмотренных случаях после четвёртого шага процесс с rank 1 будет находиться где-то внутри функции MPI_Recv. В тоже время отладчик уровня исходного текста языка параллельного програм-мирования должен обеспечивать отладку в терминах самого языка. Отладчик MPI-программ также должен поддерживать отладку в терминах MPI и языка последовательного программирования, из которого вызываются функции MPI. Соответственно, для него функции MPI должны являться неделимыми примитивами. Для пользователя, отлаживающего MPI-программу, получить информацию о том, что один из процессов его программы находится в какой-то внутренней функции, вызванной, например, внутри MPI_Recv также неестес-твенно, как для пользователя, отлаживающего последовательную программу на языке высокого уровня, получить информацию, что программа выполняет какую-то из ассемблерных операций. Мы считаем это существенным недостатком существующих схем параллельных команд перемещения, который устраняется в предлагаемом подходе.
3. Подход к учету "тривиальных причин" незавершения шага для MPI-программ
Предлагаемая реализация шага параллельной программы возможна только в том случае, если отладчик понимает семантику функций MPI и имеет модель выполнения MPI-программы. Это невозможно без поддержки отладчиков со стороны MPI, так же как отладка программ на языке высокого уровня невозможна без поддержки со стороны компилятора. В настоящее время поддержка параллельных отладчиков реализациями MPI ограничивается интерфейсом, разработанным для TotalView [7], который ориентирован только на просмотр очередей сообщений и не позволяет обрабатывать "тривиальные параллельные" причины незавершения шага в MPI-программе.

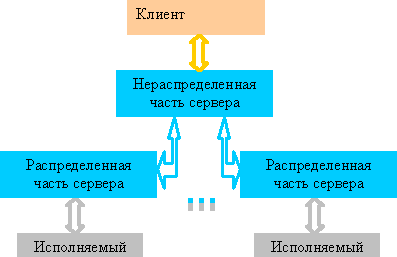

Современные параллельные отладчики (например, p2d2[6]) имеют следующую клиент-серверную архитектуру:
Рис. 1
В ней сервер состоит из двух частей: нераспределенной, которая отвечает за управление параллельной программы как целым, и распределенной, которая отвечает за непосредственное управление выполнением каждого из процессов параллельной программы. Соответственно, нераспределенная часть должна поддерживать модель текущего состояния параллельной программы и, на основании информации, получаемой от распределенных частей обрабатывать "тривиальные параллельные" причины незавершения шага.
Рассмотрим, какой информации не хватает в текущем интерфейсе "MPI - отладчик" [7] на примере функции MPI_Send. С помощью этого интерфейса доступна очередь незаконченных посылок для каждого коммуникатора. Элемент этой очереди имеет тип структуры mqs_pending_operation[8] и содержит большое количество информации о посылке. Известно, что реализация MPI самостоятельно принимает решение о том буферизировать, или нет пересылаемое сообщение. В случае буферизации сообщения операция пересылки является локальной и заканчивается вне зависимости от соответс-твующего запроса на прием. В противном случае она не является локальной и не может закончиться, если не был выдан соответствующий запрос на прием. Для того, чтобы передать эту информацию компоненте отладчика, связанной с конкретным процессом, достаточно просто добавить в структуру mqs_pending_operation еще одно поле, которое говорило бы о том было ли сообщение буферизировано или нет. Построение полного интерфейса "MPI - отладчик", удовлетворяющего требованиям предлагаемого подхода, не является целью данной работы. Мы просто хотим обратить внимание на то, что он может быть получен путем незначительной доработки уже имеющегося интерфейса.
Мы реализовали предлагаемый подход в отладчике для языка параллельного программирования mpC, который описан ниже.
