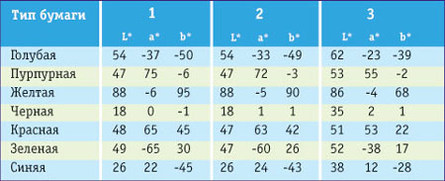

Если белая подложка использована вместо черной, цветовые координаты a* и b* табл. 3 остаются по существу теми же. Однако значения L* будут на 2–3 выше в зависимости от прозрачности бумаги. Вторичные цвета (красный, зеленый, синий) могут изменяться при разных условиях (механика печатной машины, характеристики поверхности основы оттиска, реологические свойства красок и их прозрачность). Соответствия основных цветов CМY спецификациям недостаточно, чтобы отвечать значениям вторичных цветов, приведенных в табл. 3.
Цветовые отклонения
Надо стремиться, чтобы цветопроба и тиражный оттиск были близки значениям колориметрических координат плашек контрольной шкалы, приведенных в табл. 3. При этом проба должна выполняться на бумаге, максимально приближенной по своим свойствам к типам бумаг, описанных в табл. 2, и соответственно к тиражной. В пределах допусков должны совпадать как колориметрические координаты, так и глянец.
Предсказуемость тиража складывается из двух факторов. Первый — это заведомо установленный точный цвет плашек (а не все многообразие его оттенков), второй — может ли цвет изменяться в процессе тиража, и если может, то как. Одними из самых важных сведений, содержащихся в ISO 12647, являются требования толерантности. В стандарте приводятся допустимые отклонения deltaE*ab цветов триады (табл. 4) от заданных параметров (табл. 3). Это не значит, что плашки на контрольной шкале могут колебаться в таком широком диапазоне значений. Нет, имеется в виду, что при всем разнообразии современных красок, выбрав какую-то одну, которой возможно воспроизвести цвет в допустимом коридоре значений, печатник старается удержать его постоянным на всем протяжении тиража.

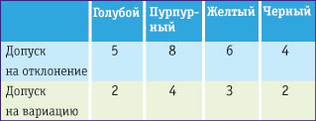

Табл. 4. CIELAB delta(E)*ab допуски для цветных плашек
Впервые фактически признается возможность несовпадения цветопробы и ОК-листа и определяется допуск на отклонение между ними, а также определяется такое понятие как «разнотон» тиража. Цветовое отличие deltaE*ab между цветопробой и ОК-листом не должно превышать соответствующие допуски на отклонение, установленные в табл. 4. Эти значения соответствуют возможным колебаниям цветов используемых красок. Достаточно широкий диапазон разрешенных отклонений цветопробы от тиражного оттиска объясняется поправкой на несовершенство аналоговых цветопроб, доминирующих во времена разработки стандарта. Таким образом, даже столь отдаленное приближение к цветопробе считается нормой. В настоящее время при использовании цифровых цветопроб возможно добиваться более высоких показателей «попадания» в цвет.
Очень важным для каждого печатника параметром (это предмет постоянных разногласий с дизайнерами) является допустимая цветовая изменчивость плашек CMYK в процессе тиража. Она не должна превышать соответствующих допусков на вариацию, установленных в табл. 4. Надо понимать, что полностью исключить так называемого «разнотона» невозможно. В офсете из-за его технологических особенностей каждый лист в стопе отличается как от предыдущего, так и от последующего. Вопрос только — насколько. Бросается ли это в глаза или заметить отличия можно только с помощью прибора?
Цветовая изменчивость плашек в процессе тиража ограничена следующим условием. По крайней мере, для 68% оттисков цветовое отличие deltaE*ab от ОК-листа не должно ни при каких условиях превышать соответствующие допуски на вариацию, установленные в табл. 4. При этом желательно (но не обязательно), чтобы они составляли лишь половину от приведенных в этой таблице значений. Последнее пожелание, скорее, осуществимо при так называемой классической офсетной печати, когда тираж насчитывает несколько тысяч оттисков. В настоящее время, когда наблюдается устойчивая тенденция к уменьшению тиражей и офсетные машины все чаще отбивают хлеб у цифровых, говорить о снижении вариационного допуска не приходится. Допуск на специальные (пантонные) цвета должен быть ниже, чем данные в табл. 4, особенно цветовые отличия, формирующиеся за счет значений L*. Необходимо также иметь в виду, что если изделие должно быть подвергнуто конечной поверхностной обработке, например, покрыто лаком или заламинировано, цвета могут заметно отклоняться от тех, что без обработки.
Растискивание
Вторым показателем, отвечающим за цветовоспроизведение, помимо цвета плашек, является увеличение эквивалентной площади растрового элемента, то есть растискивание. Для хроматических цветов оно определяется путем выбора наиболее подходящего варианта для имеющегося процесса печати и изготовления цветопробы (см. категории от А до H в табл. 5).

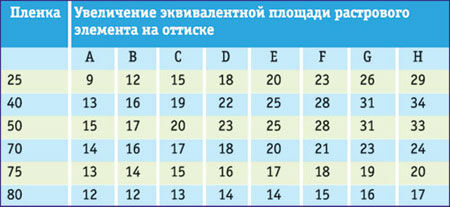

Табл. 5. Растискивание на контрольной шкале, %
Если реальные значения не совпадают с приведенными в табл. 5, необходимая величина растискивания для 50% поля контрольной шкалы (полутона) для хроматических цветов коммерческой печати при использовании позитивных пластин для бумаг 1 и 2 типов должна быть 17% и соответственно 23% для бумаги 3 типа. Приведенные величины растискивания относятся к измерению на контрольной шкале с линиатурой растра 60 см-1, с DIN E с поляризацией. Таким образом, кривые растискивания для двух наиболее часто встречающихся случаев применения разных бумаг характеризуются данными, приведенными для категорий В и D.
Увеличение эквивалентной площади растрового элемента черного цвета, как правило, на 2–3% выше, чем хроматических цветов. Черная краска обычно печатается на первой секции печатной машины и с большей толщиной красочного слоя.
Так же, как и для колориметрических координат цвета, стандарт определяет возможное колебание растискивания. Отклонение в значениях растискивания пробы или ОК-листа от установленных значений не должно превышать допуски на отклонение, определенные в табл. 6. В худшем случае эти допуски могут привести к разности в 7% между пробой и ОК-листом в полутонах. Считается допустимым изменение растискивания в процессе тиража (табл. 6), что тоже приводит к образованию «разнотона».
Табл. 6. Допуски на растискивание для пробы и тиражной продукции, %
Впрочем, стандарт не ограничивается определением допусков на отклонение и вариацию для растискивания. Изменение величины растровых элементов оказывает очень значительное влияние на точность цветовоспроизведения. Порой даже более существенное, чем изменение толщины красочного слоя. Так, например, известно, что одного и того же эффекта в изменении тоновой градации можно достичь уменьшением растискивания на 5% или денситометрической плотности на 0,35. При этом есть ситуации, когда за счет увеличения растикивания увеличить тоновую градацию можно, а за счет толщины красочного слоя — нет, поскольку ее верхний предел ограничен. Так как диапазон колебания растискивания по стандарту довольно широк, а его значения для различных цветов CMYK могут быть к тому же разнонаправленными, возможно возникновение серьезного дисбаланса. Если, например, в процессе тиража растискивание для всех цветов увеличится даже на максимальную величину допуска в 4%, то это будет не очень заметно, поскольку такое изменение сбалансировано. Хуже другой случай, когда, скажем, для пурпурной краски величина растискивания будет превышать рекомендованную и составлять 21% (17%+4), а для голубой, напротив, будет меньше — 13% (17%–4). Стандарт не допускает подобной ситуации дисбаланса и вводит новое для отечественной полиграфии понятие — «спред полутона» — от английского mid-tone spread. По сути, это разница максимальной и минимальной величины разницы между измеренными и заданными значениями растискивания хроматических цветов. Спред полутона S — величина, определяемая следующим уравнением:
где Ас — измеренное значение растискивания голубого цвета;
Асо — заданное значение растискивания голубого цвета;
Ат — измеренное значение растискивания пурпурного цвета;
Атo — заданное значение растискивания пурпурного цвета;
Ау — измеренное значение растискивания желтого цвета;
Ауо — заданное значение растискивания желтого цвета.
Пример вычисления «спреда полутона». Если измеренные значения растискивания (C, M, Y) = (20, 16, 15), а заданные значения растискивания (C, M, Y) = (17, 17, 17), то:
mах[(20–17), (16–17), (15–17)]= 3
min[(20–17), (16–17), (15–17]= -2
S= (max – min) = 5
Табл. 7. Допуски на «спред полутона», %
ISO оговаривает, что «спред полутона» для пробы не должен превышать 4%, для тиражной продукции соответственно — 5%, то есть величин, установленных в табл. 7. При этом измерения могут проводиться на контрольной шкале со значениями растрового поля 40 или 50%. Величины в табл. 6 и 7 относятся к измерениям, сделанным на контрольной шкале с линиатурой 50–70 см-1, с DIN E с поляризацией.
"Лишние" характеристики печати
При измерении оттисков используется много параметров (контраст печати, баланс по серому и т. д). Однако, согласно ISO, колориметричекие координаты плашек и растискивание являются необходимыми и достаточными параметрами для контроля цветовоспроизведения на оттиске. Контраст, как вторичное понятие, не используется. Баланс по серому определяется градацией тонового изображения голубой, пурпурной и желтой красок, их цветом и цветом их наложений. Так как эти параметры уже определены в табл. 3, отдельная спецификация для баланса по серому не очень необходима и может излишне переопределить спецификацию процесса. Однако, по практическим причинам, она полезна при цветоделении, особенно, если проба не совсем близка к значениям, получаемым на печатной машине (см. табл. 8).
Табл. 8. Баланс по-серому: комбинации
эквивалентных площадей растровых элементов Подчеркиваем, что все приведенные значения параметров относятся к измерениям, проведенным на соответствующих полях контрольной шкалы, а не в любом произвольном месте оттиска или цветопробы. Безусловно, остается возможность измерять цветовые отличия между цветопробой и ОК-листом, или между тиражной продукцией в поисках «разнотона» не на плашках контрольной шкалы, а в любом месте на оттиске. Например, в 5 см от края или в центре конкретного сюжета — это не важно. Дизайнер может заранее договориться с печатником о любом виде контроля. Подобный подход, может, и лучше, но к международному стандарту не имеет никакого отношения.
Фотоформы цветоделения контрольной шкалы должны содержать четкие контрольные поля со значениями эквивалентной площади растровых элементов с точностью ± 1%. Форма растрового элемента должна быть круглой. Линиатура растра контрольной шкалы может не соответствовать линиатуре основного изображения, но должна быть в пределах 1/6 среднего номинального значения линиатуры фотоформ цветоделения основного изображения.
Авторская справка
Методика настройки печатного процесса
Международный стандарт подробно описывает параметры качества печатной продукции с точки зрения правильности воспроизведения цвета, но носит рекомендательный характер. В соответствии с современными требованиями весь контроль цвета, а также цветовых отличий осуществляется исключительно спектрофотометром, а критерием является ЖЕ*ab. При этом надо отметить, что все приведенные значения относятся к сухим оттискам.
На практике реализация описанных в статье рекомендаций может выглядеть следующим образом:
