Вычисляют отметку горизонта инструмента:

ГИ = H _RP + а.

Вычисляют отсчет B, который должен быть на рейке, установленной в точке с проектной отметкой Н _пр.

B=ГИ - Н _пр. (*)

В искомой точке ставят колышек выше проектной отметки и забивают его до тех пор, пока отсчет по рейке не будет равен вычисленному по формуле (*).

Для контроля измеряют превышение между забитым колышком и репером по черной и красной стороне рейки.

1. Построение на местности линии и плоскости заданного уклона

П усть от точки А с отметкой Н _А требуется построить на местности линию длиной L c уклоном i. (рис.).

Над точкой А располагают теодолит и измеряют его высоту i_А. Вычислив соответствующий данному уклону iвертикальный угол устанавливают этот угол на вертикальном круге с учетом места нуля.

Затем, перемещая рейку по вертикали над другим концом линии, пока отсчет по ней не станет равным высоте прибора _А, фиксируют пятку рейки при помощи колышка (см. задачу 3). Таким же способом определяют положение промежуточных точек линии.

Построение линии заданного уклона можно осуществить при помощи нивелира. Для этого между точками А и В устанавливают нивелир так, чтобы два его подъемных винта были параллельны заданной линии (рис.).

Вычисляют отметку

Н _В = Н _А +I L;

Где I - проектный уклон, L – горизонтальное расстояние от А до В.

Вычисленную отметку выносят на местность способом, описанном в задаче 4. Затем, действуя подъемными винтами, наклоняют трубу нивелира до тех пор, пока отсчеты по рейкам в точках А и В не станут одинаковыми и равными а. В результате линия визирования будет параллельна линии заданного уклона I. Промежуточные точки линии определяют установкой рейки в точках С и Д и получением по ним отсчета, равного b.

1. Передача отметки на дно котлована и на монтажный горизонт

Решением задачи предусматривается передача отметки с одного горизонта на другой, когда разность высот превышает длину рейки. В этом случае применяют остальные рулетки или ленты с подвешенным грузом.

На краю котлована подвешивают рулетку с помощью кронштейна, внизу к рулетке прикрепляют груз (рис.).

Рейки устанавливают на репере и на колышке, забитом в точке С на дне котлована. Нивелирование выполняют, как правило, двумя нивелирами, один из которых устанавливают на дне котлована, а другой – на исходном горизонте. Отсчеты по рулетке берутся по нивелирам одновременно двумя наблюдателями. Рулетка во время снятия отсчетов должна быть неподвижна. Если в распоряжении имеется только один нивелир, необходимо производить измерения несколько раз (не менее трех), обеспечивая неподвижность рулетки на протяжении всего цикла измерений.

Вычисляется отметка точки С на дне котлована:

Н _С = Н _RP + a - b₁ + b₂ – c. (**)

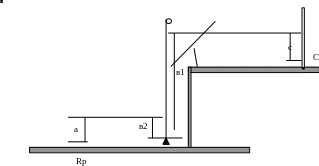

Передача отметки на монтажный горизонт осуществляется аналогично (рис.).

Вычисление отметки точки С производится по формуле (**)

1. Определение высоты объекта

В случае, если высоту объекта невозможно измерить непосредственно, ее можно определить косвенным способом (рис.).

Для этого на местности устанавливают теодолит, определяют горизонтальное расстояние от теодолита до объекта L, измеряют вертикальные углы: на верх объекта _, и низ объекта _. Вычисляется высота объекта:

h

(***)

=L (tg _tg_;

Где значения вертикальных углов _ и _ берут со знаком «+».

Затем теодолит устанавливают в другую точку (по возможности в перпендикулярном положении) и высота объекта определяется повторно.

Допустимое расхождение между полученными высотами не должно превышать величины .

1. Определение расстояния до недоступного объекта

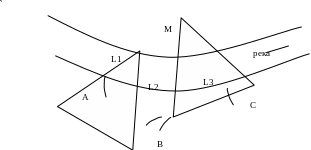

В случае, когда невозможно измерить расстояние между точками непосредственно, его можно определить косвенным способом (рис.)

На местности разбивают базис b₁ и измеряют его несколькими приемами в точках А и В устанавливают теодолит и измеряют горизонтальные углы _ и ₂ одним полным приемом. Затем вычисляют горизонтальные расстояния L₁ и L₂:

(****)

(*****)

Для контроля на местности можно разбить базис b₂ и аналогично определить расстояния L₂ и L₃:

1. определение высоты недоступного объекта

Для решения этой задачи необходимо вначале определить расстояние от прибора до объекта, а затем найти высоту самого объекта. С этой целью на местности разбивают базис b₁ (рис.) и измеряют его несколькими приемами. В точках А и В последовательно устанавливают теодолит и измеряют горизонтальные углы _ и ₂ (рис.) – одним полным приемом. Одновременно с этим измеряют вертикальные углы _ и _ (рис.) в начале точки А, затем в точке В. По формулам (****) и (*****) вычисляются расстояния L₁ и L₂ (рис.). Допустимое расхождение между полученными высотами не должно превышать величины .

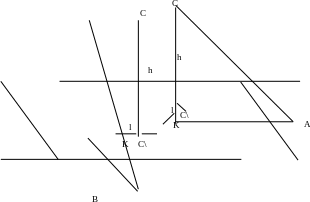

1. Проверка вертикальности и определение крена сооружений

Задача может решаться в двух вариантах:

А) центры верхней части сооружения (точка С) и нижней части (точка К) – четко обозначены (рис.);

В) центры верха и низа сооружения не имеют четкого обозначения (рис.).

В варианте А) вертикальность сооружения проверяется теодолитом, установленным в точках А и В во взаимно перпендикулярных направлениях (рис.).

После приведения теодолита в рабочее положение, визируют на точку С и проецируют её на нижнюю часть сооружения, отмечая проекцию штрихом. Проецирование производим при двух положениях вертикального круга. Находим среднее положение проекции (С^/). Измеряют расстояние l между центром низа сооружения (К) и центром проекции (С^/). Расстояние l измеряют с точностью до 0,001 м. Угловую величину крена можно подсчитать по формуле (18):

(******)

,

где h – высота сооружения; .

В варианте В) проекции нижней и верхней частей сооружения находят следующим образом. Теодолит устанавливают в точке А (рис.). Измеряют двумя приемами горизонтальный угол между левым и правым краями сооружения. При этом не измеряют установку зрительной трубы по высоте. Устанавливают отсчет по горизонтальному кругу, равный

п оловинному значению измеренного угла . При этом отсчете проецируют визирным лучом на низ сооружения, отмечают точку С^/. Точка С^/ будет являться проекцией оси верха сооружения. Измеряют несколькими приемами горизонтальный угол между левыми и правыми краями сооружения. Устанавливают на горизонтальном круге отсчет, равный половинному значению угла . По направлению визирного луча отмечают точку К – это проекция низа сооружения. Расстояние l между точками С^/ и К – линейная величина крена. Угловую величину крена можно определить по формуле (******).

Как и в варианте А) работа должна выполняться в двух взаимно перпендикулярных плоскостях.

ПОЛЕВОЙ КОНТРОЛЬ

После выполнения полевых работ преподавателем выполняется полевой контроль, то есть проверяется точность и качество выполнения полевых работ (точность построения планово – высотного обоснования, точность выполнения съемки и построение плана местности, точность нивелирования поверхности, трассирование автодороги, решения задач). За полевой контроль бригаде выставляется оценка.

После полевого контроля мы сдали все инструменты.

По всем выполненным полевым и камеральным работам нашей бригадой составлен отчет, состоящий из 70 страниц и следующих приложений:

Итогом практики является сдача зачета руководителю практики. На зачете требуется знать:

• Методику выполнения всех полевых и камеральных работ;

• Иметь практические навыки по выполнению всех видов работ, указанных в программе практики.

ЗАКЛЮЧЕНИЕ

За время прохождения практики нашей бригадой выполнено следующие виды работ:

1. Получение инструментов, ознакомление с программой практики;

2. Поверки инструментов: теодолита, нивелира, осмотр мерной ленты, реек, штативов, поверки выполнены индивидуально каждым членом бригады;

3. Создана геодезическая съемочная основа в виде замкнутого полигона, состоящая из девяти точек;

4. Выполнена теодолитная и тахеометрическая съемки местности, площадью м²;

5. По результатам съемки составлен топографический план участка местности в масштабе 1:500;

6. Выполнены разбивочные работы для одной стороны квадрата, размером 20х20 м;

7. Мы ознакомились с методикой выполнения камерального и полевого трассирования автодороги;

8. Мы ознакомились с методом решения следующих инженерно – геодезических задач:

   • Построение на местности угла заданной величины;

   • Построение на местности проектного расстояния или линии заданной длины;

• Вынесение на местность точки с заданной отметкой;

• Построение на местности линии и плоскости заданного уклона;

• Передача отметки на дно котлована и на монтажный горизонт;

• Определение высоты объекта;

• Определение расстояния до недоступного объекта;

• Определение высоты недоступного объекта;

• Проверка вертикальности и определение крена сооружений.

И нами выполнены следующие две задачи:

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. Закатов П.С. и др. «Инженерная геодезия». М.: Недра, 1978. 584 с.

2. Хейфец Б.С., Данилевич Б.Б. «Практикум по инженерной геодезии». М.: Недра, 1979. 332 с., ил.

3. Петеро П. «Пятизначные таблицы тригонометрических функций». М.: Недра, 1975. 294 с.

4. Митин Н.А. «Таблицы для разбивки кривых на автомобильных дорогах. М.: Недра, 1978. 470 с., ил.

5. Геодезические работы при изыскании и проектировании объектов линейного типа: Методические указания/ Сост. С.А. Макаров. Новокузнецк, Сибирский металлургический институт, 1981. 27 с., ил.

6. Багратуни Г.В., Ганышин В.Н., Данилевич Б.Б. и др. «Инженерная геодезия». – М.: Недра, 1984.

7. Новак В.Е., Лукъянов В.Ф, Буш В.В. и др. «Курс инженерной геодезии». – М.: Недра, 1989.

8. Стороженко А.Ф., Некрасов О.К. «Инженерная геодезия». – М.: Недра, 1993.

9. «Руководство по топографическим съемкам в масштабах 1:5000, 1:2000, 1:1000 и 1:500. Наземные съемки». М.: Недра, 1977. 135 с.

10. Маслов А.В., Гордеев А.В., Александров Н.Н., Соберайский К.С., Батраков Ю.Г. «Геодезия». – М.: недра, 1072. 528 с.
