Основные направления развития античной артиллерии

Если онагры представляли собой аналог тяжелой осадной артиллерии XX в., то скорпионы можно сравнить со скорострельной полевой артиллерией, предназначенной для стрельбы прямой наводкой (Рис.9). Скорпионы были достаточно компактными и технически совершенными двухплечевыми стрелометами и широко использовались в римской армии со времен I Пунической войны (середина III в. до н.э.).

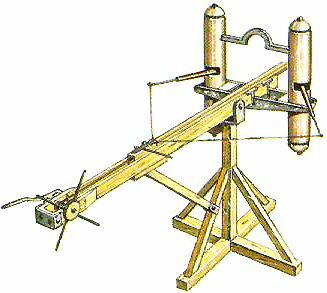

Р ис. 9. Скорпион и хиробаллистра в плане

Скорпионы также использовались римлянами и в качестве корабельной артиллерии. Онагры на кораблях устанавливались значительно реже; мне известен только один случай, а именно осада Марцеллом Сиракуз, когда римские корабли были использованы в качестве носителей осадной техники и, в частности, онагров.

Дальнейшее развитие метательных машин в Античности шло по следующим направлениям:

– облегчение конструкции, повышение точности, стандартизация деталей;

– замена некоторых деревянных частей бронзовыми или железными; в частности, как в хиробаллистре Герона (Рис. 9, 10);

– создание многоствольных скорпионов и псевдоавтоматических многозарядных камне- и стрелометов (полиболы).

Р ис. 10. Хиробаллистра Герона (общий вид)

Р ис. 11. Полибол Дионисия (схема)

Метательные машины в Средние Века

В Средние Века к торсионным и не-торсионным машинам в Европе прибавились машины с противовесами и машины, использующие мускульную силу от нескольких до нескольких тысяч (!?) солдат. Этими машинами стали требюше и перрье (перьеры). В них вообще не было упругих элементов.

Вместо упругих элементов в требюше применялась потенциальная энергия противовесов, поднятых на большую высоту мускульной силой обслуги. Во всем остальном требюше представляли собой громоздкие и мощные одноплечевые камнеметы. Требюше имели сравнительно низкую скорострельность, но зато их калибр мог достигать 1000 фунтов (400 кг). Свои снаряды требюше могли метать на дальность 50-400 м.

Перрье же являлись уменьшенными по физическим размерам требюше, в которых, однако, отсутствовал противовес. Метание снарядов осуществлялось обслугой, которая резко и согласованно дергала за канаты, прикрепленные к основанию плеча (рычага) перрье. Такие требюше можно назвать "мускульными" или "ручными". Бриколи представляли собой ручные требюше, в которых, однако, все-таки имелся небольшой дополнительный противовес.

Также в Средневековье появились спрингалды. Это было своеобразное не-торсионное оружие, использующее для метания стрелы энергию оттянутой назад упругой доски. С классификаторной точки зрения такой спрингалд можно назвать одноплечевым гастрафетом, хоть и звучит это дико.

Наряду с тенсионными спрингалдами существовали спрингалды торсионные, представляющие собой вариации на темы античных скорпионов.

Тогда же, в Средние Века, в Германии был изобретен эйнарм – своеобразная метательная машина, по принципу действия сходная с тенсионным спрингалдом, но предназначенная для метания камней.

Возможно, встречались – правда, весьма редко – гибридные камнемёты, использующие один вертикальный рычаг, который, отводясь назад, натягивал лук. Такое сооружение следовало бы по логике вещей именовать двухплечевым гастрафетом-онагром, но этот диковинный классификационный гибрид может служить разве что иллюстрацией к абсурдности стремления быть наукообразным.

На сладкое – Summa Summarum, классификация.

Итоговая классификация

Гастрафеты: увеличенные луки (тенсионные машины); в зависимости от конструкции, могут метать как камни, так и стрелы; все гастрафеты по определению являются машинами двухплечевыми. К гастрафетам я классификационно причисляю все разновидности станковых луков, в т.ч. и греческий оксибелес.

Эвтитоны: двухплечевые стрелометы, использующие пучки жил/волос (торсионные машины); к эвтитонам, в частности, относятся римские скорпионы.

Палинтоны: двухплечевые камнеметы, использующие пучки жил/волос (торсионные машины);

(К двухплечевым торсионным машинам следует отнести и такой подкласс как полиболы – легкие автоматические стрело- и камнемёты, в которых действие автоматики гарантировалось за счет притока энергии извне, от мускульной силы обслуги.

Онагры (монанконы): одноплечевые камнеметы, использующие пучки жил/волос (торсионные машины) и, для усиления броска, принцип пращи;

Тенсионные спрингалды: одноплечевые стрелометы, использующие энергию упругой доски;

Эйнармы: одноплечевые камнеметы, также использующие энергию упругой доски или нескольких досок (тоже тенсионные машины);

Требюше: одноплечевые камнеметы, использующие противовесы (гравитационные или т.н. "не-деформационные машины с противовесами") и принцип пращи;

Перрье (перьеры), использующие мускульную силу обслуги (не-деформационные машины без противовесов).

Термины "баллиста", "катапульта" и "скорпион", из-за которых происходит в научной литературе великая путаница, имеют следующее значение:

Баллиста – римское название двухплечевого палинтона, как правило не очень большого; типовые легионные баллисты метали камень диаметром 15-18 см. (Рис.11) Не типовые могли выступать и в качестве эвтитонов, то есть крупнокалиберных стреломётов, использующих для стрельбы фактически не стрелы, а массивные колья или даже бревна.

Катапульта – греческий термин, которым обозначается любая метательная машина. Правда, в более узком смысле его применяют обычно к двухплечевым торсионным стрелометам, но нельзя сказать, что это жесткий, узаконенный узус слова "катапульта". В римский период "катапультой" называли что угодно: хоть баллисту, хоть онагр, хоть скорпион.

Скорпион – легкий римский эвтитон, широко использовавшийся не только при осаде крепостей, но и в качестве корабельной и полевой артиллерии.

Триада баллиста-онагр-скорпион исчерпывает типовой состав артиллерийского парка римского легиона. Подробнее об артиллерии в римской армии можно прочесть здесь. Большинству остальных перечисленных в данной статье образцов допороховой артиллерии посвящены отдельные статьи, список которых вынесен на титульную страницу раздела "Метательные и осадные машины".
