МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

МОСКОВСКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ ПРИБОРОСТРОЕНИЯ И ИНФОРМАТИКИ

РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА

по дисциплине

Организация производства и менеджмента в машиностроении

Студент Кудряшов Д. В.

группа 9541д БФ-2

шифр 94711

Преподаватель Степанов В. П.

МОСКВА

1999

Исходные данные.

Наименование детали - вал.

Материал - сталь 07Х21Г7АН5.

Масса - 3,6 кг.

Заготовка - прокат 40х583.

Масса - 5,8 кг.

Годовой объем выпуска - 2000 шт.

1. Организация производства.

Определение типа производства и обоснование формы организации производственного процесса.

Тип производства устанавливаем по коэффициенту закрепления операции (_зо), для этого рассчитаем средний производственный такт (_с) и среднее штучное время изготовления детали по всем операциям (t_шс).

, ,F_д = F_нр ,

F_н = (F_рдТ_см - F_nnT_ск)n60 , ,

где F_н - номинальный фонд рабочего времени оборудования в плановом периоде, мин;

F_д - действительный фонд рабочего времени оборудования, мин;

N_г - годовой объем выпуска деталей, шт.;

n - число рабочих смен в день;

F_рд, F_nn - количество рабочих и праздничных дней в году;

Т_см - продолжительность рабочей смены;

Т_ск - количество часов, на которое сокращается рабочая смена в предпраздничные дни;

_р - коэффициент, учитывающий потери времени на ремонт оборудования;

t_шi - норма штучного времени на i-ой операции;

m - число операций.

F_н = (252 8 - 8 1) 2 60 = 240900 мин.

F_д = 240900 0,97 = 233673 мин.

t_шс =

_зо = < 10 - крупносерийное производство, учитывая, что _зо>2 и по программе задана одна деталь, проектируем участок серийного производства.

1.2. Организация участка серийного производства.

Определяем месячный объем выпуска детали:

,

где N_г - годовой объем выпуска деталей, шт.;

F_дсм, F_дсг - соответственно годовой и месячный действительный фонд времени работы оборудования, мин.

шт.

Рассчитаем предварительный размер партии деталей:

где t_пз - подготовительно-заключительное время, мин.;

t_ш - штучное время, мин.;

_дп - коэффициент допустимых потерь на переналадку оборудования.

шт.

Учитывая, что количество деталей в партии должно быть кратным месячному объему выпуска, принимаем _д=17 шт.

Устанавливаем, сколько раз в течение месяца будет повторяться запуск этой партии:

раз.

Рассчитываем периодичность (ритм) запуска:

,

где F_рд - количество рабочих дней в плановом периоде.

дня.

Уточняем размер партии деталей и число запусков этой партии в течение месяца:

,

шт., раз.

Рассчитываем штучно-калькуляционное время по каждой операции:

t_к1 = 1,1 + 6/16 = 1,45 мин.

t_к2 = 26,4 + 15/16 = 27,28 мин.

t_к3 = 46,2 + 15/16 = 47,08 мин.

t_к4 = 24,4 + 12/16 = 25,11 мин.

t_к5 = 51,2 + 15/16 = 52,08 мин.

t_к6 = 6,6 + 3/16 = 6,78 мин.

t_к7 = 10,6 + 12/16 = 11,31 мин.

t_к8 = 1,2/16 = 0,07 мин.

Учитывая тип производства, форму организации производственного процесса и необходимость сокращения Т_тц, выбираем параллельно-последовательный вид движения партии деталей.

Рассчитываем длительность производственного цикла изготовления партии деталей при параллельно-последовательном способе передачи деталей с операции на операцию:

,

где n - число смен;

Т_см - продолжительность одной смены, мин.;

n_д - число деталей в партии;

n_тр - величина транспортной партии;

m - количество операций;

t_кi - штучно-калькуляционное время обработки на i-ой операции, мин;

S_ni - количество параллельно-работающих мест на i-ой операции;

t_мо - время межоперационного пролеживания партии деталей, мин.;

t_ест - время естественных процессов, мин.

- наименьшее соотношение для каждой пары смежных операций технологического процесса.

раб. дня.

Строим соответствующий график по всем операциям технологического процесса (без учета времени межоперационого пролеживания), рис. 1.2.1.

Рассчитываем общую величину задела:

Z_o = N_д Т_ц ,

где N_д - дневной выпуск деталей по заданию, шт.;

Т_ц - длительность производственного цикла изготовления партии деталей, календарные дни.

Z_o = 8 3,5 = 28 шт.

На основе результатов всех предыдущих расчетов составляем план-график (“стандарт-план”) запуска и выпуска партии деталей с эпюрами движения циклового задела на участке (рис.1.2.2.).

Рассчитываем количество рабочих мест по каждой операции и соответствующие коэффициенты их использования:

, .

S_p1=1,45 2000/233673 = 0,012, S_п1=1, _ис1=0,012;

S_p2=27,28 2000/233673 = 0,23, S_п2=1, _ис2=0,23;

S_p3=47,08 2000/233673 = 0,40, S_n3=1, _uc3=0,40;

S_p4=25,11 2000/233673 = 0,21, S_n4=1, _uc4=0,21;

S_p5=52,08 2000/233673 = 0,45, S_n5=1, _uc5=0,45;

S_p6=6,78 2000/233673 = 0,06, S_n6=1, _uc6=0,06;

S_p7=11,31 2000/233673 = 0,10, S_n7=1, _uc7=0,10;

S_p8=0,07 2000/233673 =0,0006, S_n8=1, _uc8=0,0006.

Определяем расчетное количество рабочих на каждой операции:

,

где F_дс - действительный годовой фонд времени работы оборудования, час;

S_n - принятое количество рабочих мест;

F_др - действительный годовой фонд рабочего времени одного рабочего, час;

_пр - коэффициент, учитывающий потери рабочего времени рабочих в связи с отпусками и болезнями;

_ис - коэффициент использования рабочих мест;

_м - коэффициент многостаночного обслуживания.

, ,

где F_н - номинальный фонд времени рабочего.

F_н = 252 8 - 8 1 = 2008 час;

F_др = 2008 0,9 = 1808 час;

W_р1 = 3895 0,012/1808 1,3 = 0,02 чел.W_п1 = 2 чел.;

W_р2 = 3895 0,23/1808 1,3 = 0,38 чел. W_п2 = 2 чел.;

W_р3 = 3895 0,40/1808 1,3 = 0,66 чел.W_п3 = 2 чел.;

W_р4 = 3895 0,21/1808 1,3 = 0,35 чел.W_п4 = 2 чел.;

W_р5 = 3895 0,45/1808 1,3 = 0,75 чел.W_п5 = 2 чел.;

W_р6 = 3895 0,06/1808 1,3 = 0,10 чел.W_п6 = 2 чел.;

W_р7 = 3895 0,10/1808 1,3 = 0,10 чел.W_п7 = 2 чел.;

W_р8 = 3895 0,0006/1808 1,3 = 0,001 чел.W_п8 = 2 чел.

Определяем коэффициент использования рабочих:

_ир1= 0,02;

_ир2= 0,38;

_ир3= 0,66;

_ир4= 0,35;

_ир5= 0,75;

_ир6= 0,10;

_ир7= 0,10;

_ир8= 0,001.

Сведем полученные расчеты в общую таблицу:

Таблица 1.2.1.

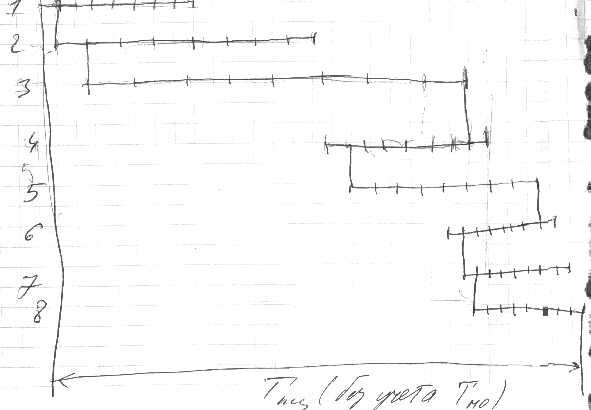

Рис. 1.2.1. График параллельно-последовательного движения партии деталей по всем операциям технологического процесса (без учета времени межоперационого пролеживания).

Экономика производства.
