Текст из файла (страница 4)

V фаза – фаза конечного заката. Здесь происходят процессы нитрификации и денитрификации с дальнейшей деградацией и минерализацией активного ила.

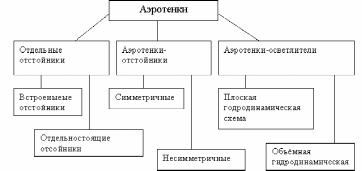

Таким образом, применяемые для очистки малых расходов сточных вод малогабаритные аэрационные сооружения классифицируются следующим образом

1. По технологическому принципу:

а) аэротенки продлённой аэрации с полным окислением

органических загрязнителей

б) аэротенки с отдельной стабилизацией активного ила.

2. По режиму протока сточных вод:

а) проточные установки

б) установки, работающие на контактном режиме с периодическим

выпуском сточных вод

1. По гидродинамическим условиям циркуляции смеси в камере

аэрации

а) аэротенки – вытеснители

б) аэротенки смесители.

4. По месту изготовления:

а) установки заводского изготовления;

б) установки местного изготовления.

3.2 Основные расчётные параметры аэрационных сооружений

основными технологическими параметрами характеризующими процесс биохимической очистки сточных вод в аэротенках и определяющими эффективность работы сооружений, являются: концентрация активного ила в камере аэрации, нагрузка на ил, объёмная нагрузка, скорость окисления, окислительная мощность сооружения, продолжительность аэрации, возраст и прирост или.

Концентрация или доза активного ила по сухому веществу S_c или бензольному веществу S_б, г/м³, составляет для аэротенков продлённой аэрации S_c=3-6 г/л при зольности 25-35%.

Нагрузка на ил – общее количество органических загрязнений, поступающих в сооружение за единицу времени (час, сутки), отнесённые к общему количеству сухой бензольной массы или в системе

где L_o – концентрация органических загрязнений (БПК_П), поступающей сточной жидкости, г/м³; Q – расход сточных вод, м³/сут; W – объём камеры аэрации, м³.

Если нагрузка на ил вычисляется не по всему поступающему количеству загрязнений, а только по удалённой части, т.е. по снятой БПК_п, то этот параметр называется удельной скоростью окисления (изъятия) загрязнений активным илом , г БПК п/г или в сутки

где L_t – БПК_П очищенной сточной воды, г/м³.

Удельная скорость окисления всегда менише нагрузки на ил и составляет в зависимости от эффекта очистки 90-95 % от последней.

От величины нагрузки и скорости окисления зависит глубина протекания процессов биологической очистки: чем меньше удельная скорость окисления (до 0,3г БПК_П на 1г илив сутки), тем выше эффект очистки сточной жидкости, выше возраст и зольность ила, а также прирост или. В расчётах аэротенков продлённой аэрации (полного окисления) величина обычно принимается равной 6 мг/л органического вещества активного ила в час.

Количество загрязнений, которое подаётся на единицу объёма аэрационной камеры в единицу времени, называется объёмной нагрузкой b, г БПК_П/м^3.сут)

Окислительная мощьность (ОМ), г БПК_П/(м^3.сут) – это количество загрязнений, удалённое в единицу времени, сут, и отнесённое к 1м³ объёма аэрационной камеры.

окислительная мощьность зависит от нагрузки на ил и количества бензольного вещества ила

Продолжительность аэрации сточной жидкости для процесса биологической очистки в аэротенках – промежуток времени t, ч, за который происходит изьятие органических загрязнений активным илом и стабилизация самого ила,

где - зольность ила в долях единицы; Т – среднегодовая температура сточной воды, %.

Активность ила характеризуется его возрастом, т.е. продолжительностью пребывания активного ила в аэрационном сооружении А, сут, определяемой по формуле

где - абсолютное количество приросшего по бензольному веществу ила, г/(м^3.сут).

для увеличения или уменьшения возраста или изменяют соотношение между количеством возвратного и избыточного ила. Максимальные концентрации ила в иловой смеси и возраст ила достигаются повашением количества циркулирующего активного ила. При большом выносе активного ила с очищенной сточной жидкостью возраст ила снижается.

Одним из важнейших технологических параметров сооружений аэрации является прирост активного или. Различают относительный и удельный прирост ила. В стационарном процессе прирост ила равен количеству удаляемого из системы ила (избыточный ил и вынос ила с очищенной водой).

Относительный прирост ила – количество прирошего ила на единицу массы ила в сооружении по бензольноу веществу, г/(г^.сут)

удельный прирост ила – количество приросшего ила по бензольному веществу с общего снятого количества загрязнений сточной жидкости по БПК_П в сутки, г/(г БПК_П^.сут)

Чем меньше величина удельного прироста ила, тем глубже процесс биохимической очистки сточных вод и выше степень стабилизации и минирализации ила.

При очистке бытовых сточных вод прирост активного ила г/(м^3.сут) может быть определён по формуле

где S_o – концентрация взвешенных веществ в поступающей в аэротенк сточной воде, г/м³.

Показателем качества активного ила является его способность к оседанию. Эта способность оценивается величиной илового индекса, мл/л, представляющего собой объём активного ила, мл, после отстаивания в течении 30 мин иловой смеси объёмом 100 мл, отнесённой к 1 г сухого вещества ила. При нормальном состоянии активного ила его иловый индекс имеет величину 60-150 мл/г.

Возраст ила – среднее время пребывания ила в аэрационном сооружении. Измеряется в сутках.

1. Расчёт аэраторов

Для пневматических аэраторов удельный расход воздуха, м³ /м³ определяется по формуле

где z – удельный расход кислорода , мг О₂/мг БПК_ПОЛН обычно равен 1,1

К₁ принимается равным 1,34 – 2,3

К₂ принимается равным 2,08 – 2,92

n₁ = 1 + 0,02 (t_CP – 20)

n₂ = 0,85

С_Р растворимость кислорода воздуха в воде

где С_Т – растворимость кислорода воздуха в воде по табличным данным, мг/л

С – средняя концентрация кислорода в аэротенке

По найденным значениям D и t (продолжительность аэрации) определяется интенсивность аэрации I, м³/(м²ч)

где h – рабочая глубина аэротенка

Для механических аэраторов требуемое количество кислорода на аэротенк, кг/ч, определяется по формуле

где Q – расход сточных вод м³/ч.

Число аэраторов n определяют по формуле

где П_к производительность по кислороду одного аэратора, кг/ч

1. Компактные очистные установки промышленного изготовления

Установка КУО – 25 (рис 2.3)

Монтируется на месте сваркой 2 металлических элементов. На входе сточных вод в установку вмонтирована решётка с ручной очисткой. Аэрационная камера с импеллерным аэратором рассчитана на режим полного окисления органических загрязнений сточных вод при низких нагрузках на активный ил. Вторичный отстойник вертикального типа имеет взвешенный слой активного ила, возврат которого осуществляется с помощью подсоса импллерным аэратором. На выходе установки вмонтированы резервуары для подачи раствора хлорной извести и хлорной воды.

Компактная установка КУО – 50 (рис. 3.3) является аэротенком отстойником без принудительного возврата активного ила. По бокам установки расположены 2 зоны отстаивания. Камера аэрации с импеллерным аэратором рассчитана на режим полного окисления. Концентрация активного ила может достигать 4 г/л возврат активного ила производится через нижнюю щель под действием силы тяжести и подсоса циркуляционного потока в аэрационной камере. Осветлённые сточные воды по лоткам отводятся на обеззараживание.

Компактная установка КУО – 100 (рис. 3.4) оборудована роторным механическим аэратором, который обеспечивает поддержание активного ила в взвешенном состоянии и насыщение сточных вод кислородом. В начале сточные воды проходят через решётку и песколовку, а затем подаются в аэрационную камеру. Далее вода поступает во вторичный отстойник. Осветляемые сточные воды проходят через взвешенный слой активного ила и удаляются на обеззараживание. Осевший активный ил, через нижнюю щель возвращается в камеру аэрации.

1. Кольцевые окислительные блоки (рис. 3.5, 3.6, 3.7 ,3.8)

Кольцевые окислительные блоки – крупные сблокированные сооружения, в центре располагается вторичный отстойник вертикального типа, а вокруг него коаксиально расположена аэрационная камера. Все установки выполнены из железобетона – днище монолитное а стенки из сборных элементов. Производительность этих устройств в зависимости от размеров находится от 100 до 700 м³/сут очищаемой сточной воды.

Сточные воды проходят решётку и песколовку а затем направляются в аэрационную камеру, где аэрируются в смеси с активным илом. Концентрация активного ила в нормально работающей установке составляет 2-4 г/л. Затем смесь поступает через центральную трубу в нижнюю часть отстойной зоны вторичного отстойника. Двигаясь вертикально вверх, биологически очищенная сточная жидкость осветляется и отводится из установки через переливные лотки. Осевший активный ил сползает на коническое днище отстойника откуда перекачивается вертикальным канализационным насосом обратно в аэрационную камеру.

Указанные на рисунке 3.7 , 3.8, очистные станции с аэроокислителями следует применять для полной биохимической очистки неотстоенных сточных вод с содержанием взвешенных веществ от 300 мг/л и БПК_П до 1500 мг/л с расходом 400 - 2100 м³ /сут на 1 сооружение.

Глава 4

Расчёт поверхностного стока и объёма коммунально – бытовых вод с территории посёлка Вишняковские дачи.

Расчетный расход направляемых на очистку дождевых сточных вод с учётом регулирования стока с территории водосбора определяется по формуле:

, л/с

где g₂₀ – интенсивность дождя для данной местности, продолжительностью

20 мин. Для периода однократного превышения Р=1 год, л/с^*га

(для условий г. Москвы и московской области g₂₀=80 л/c);

n – параметр, зависящий от географического положения объекта (для

условий г. Москвы и Московской области n=0,65);

F - площадь водосборного бассейна, га;

φ_Д - средний коэффициент стока дренажных вод ( определяется как

средневзвешенная величина в зависимости от постоянных значений

коэффициента стока Р разного рода поверхностей и их площади);

t - продолжительность протекания дождевых вод от крайней

границы бассейна до расчётного участка при выпадении дождя с

выбранным значением Р, мин.;

τ - параметр, зависящий от географического параметра С,

характеризующего вероятность интенсивности осадков (τ = 0,2);

Структура площади водосборного бассейна F составляет 44,0 га из них

Площадь застройки F_КР составляет - 14 га

Площадь автодорог F_Д составляет - 7 га

Площадь грунтовых поверхностей F_ГР - 6,2 га

Площадь травяного покрова F_Г - 16,8 га

Средний коэффициент стока дождевых вод вычисляется по формуле:

У_Д = [У_ТВ∙(F_Д + F_КР) + У_ГР ∙ F_гр + У_Г ∙ F_Г]/F = [0,6∙(7 + 14) +0,2∙6,2 + 0,1∙16,8]/44 = 0,352
