Спроектировать контактный аппарат для гидрирования бензола в циклогексан.

Исходные данные:

Материальный баланс

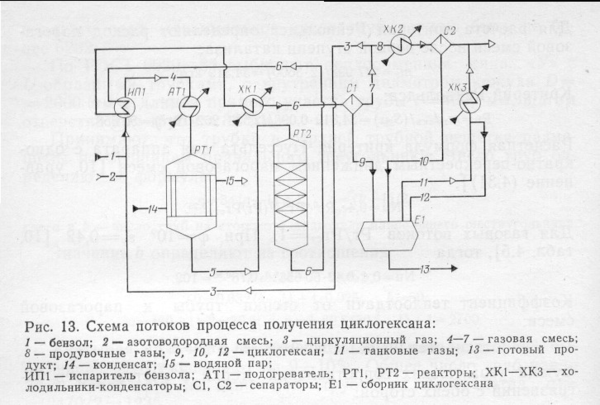

Принципиальная схема процесса получения циклогексана представлена на рисунке.

Процесс производства циклогексана – непрерывный. Отсюда годовой фонд рабочего времени:

365 * 24 – 760 = 8000 час/год

Часовая производительность по циклогексану с учётом 0,2% потерь:

(40000*1000/8000)*1,002 = 5010 кг/ч

или 5010*22,4/84 = 1336 м³/ч

По уравнению реакции C₆H₆ + 3H₆  C₆H₁₂ расходуется:

бензола: 1336 м³/ч или 4652,1 кг/ч;

водорода: 3*1336 = 4008 м³/ч или 358 кг/ч;

Расход технического бензола:

4652,1*100/99.9995  4652,1 кг/ч;

В соответствии с заданным объёмным отношением компонентов [(H₂ + N₂)/C₆H₆ = 8; H₂ : N₂ : C₆H₆ = 5,5 : 2,5 : 1] в реактор первой ступени подают:

водорода: 5,5*1336 = 7348 м³/ч;

азота: 2,5*1336 = 3340 м³/ч;

остаётся водорода в циркуляционном газе после реактора второй ступени:

7348 – 4008 = 3340 м³/ч

Выходит после реактора азотоводородной смеси:

3340 + 3340 = 6680 м³/ч

Определяем объёмную долю циклогексана в циркуляционном газе с учётом частичной конденсации циклогексана из газовой смеси. Давление насыщенного пара циклогексана при 40⁰ С составляет р_п = 24620 Па. При давлении газовой смеси в сепараторе р_см = 18*10⁵ Па объёмная доля циклогексана в циркуляционном газе:

 = (р_п / р_см) * 100 = [24620/1800000]*100  1,37 %

Пренебрегая для упрощения расчёта растворимостью азота и водорода в циклогексане, находим количество циклогексана в газовой смеси на входе в реактор первой ступени:

6680*1,37/(100 – 1,37) = 92,8 м³/ч или 348 кг/ч

16,5 м³/ч или 11,8 кг/ч

Состав газовой смеси на входе в реактор первой ступени:

Принимаем, что степень конверсии бензола в реакторе первой ступени равна 0,93, следовательно, реагирует:

бензола: 1336 * 0,93 = 1242,5 м³/ч;

водорода: 1242,5 * 3 = 3727,5 м³/ч.

Образуется циклогексана: 1242,5 м³/ч.

Рассчитываем состав газовой смеси на выходе из реактора первой ступени:

V_ , м³/ч _i, %

C₆H₆ 1336-1242,5 = 93,5 1,1

C₆H₁₂ 92,8 + 1242,5 = 1335,3 15,9

H₂ 7348 - 3727,5 = 3620,5 43,1

N₂ 3340 39,7

CH₄ 16,5 0,2

___________________________________________________________

 8405,8 100,0

С целью уточнения степени конверсии рассчитаем константу равновесия реакции получения циклогексана по формуле:

lgK_p = 9590/T-9,9194lgT+0,002285T+8,565

где Т = 273+180 = 453 К.

lgK_p = 4,4232, K_p = 26 500

Определяем константу равновесия реакции по значениям парциальных давлений компонентов.

р_{бензола} = 1,8 * 0,0111 = 0,01998;

р_{циклогексана} = 1,8 * 0,1586 = 0,28548;

р_{водорода} = 1,8 * 0,43 = 0,774.

K_p = р_{циклогексана} /( р_{бензола*} р³_{водорода}) = 0,28548*1000/(0,01998*0,774³) = 30790

Сравнивая значения K_p, рассчитанные по значениям по значениям парциальных давлений компонентов и по эмпирической формуле (26 500 < 30 790), видим, что принятая степень конверсии бензола завышена.

Рассчитываем K_p, варьируя степень конверсии бензола на интервале от 0,92 до 0,93:

Видно, что наиболее точное совпадение значения K_p к рассчитанному достигается при степени конверсии 0,921.

Уточним состав газовой смеси на выходе из реактора первой ступени.

бензол: 1336 * 0,921 = 1230,5 м³/ч;

водород: 1230,5 * 3 = 3691,5 м³/ч.

Образуется циклогексана: 1230,5 м³/ч.

Рассчитываем состав газовой смеси на выходе из реактора первой ступени:

В реакторе второй ступени реагирует 105,5 м³/ч бензола, расходуется 105,5*3 = 316,5 м³/ч водорода и образуется 105,5 м³/ч циклогексана. Остаётся 3656,6 - 316,5 = 3340,1 м³/ч водорода.

Количество циклогексана на выходе из реактора второй ступени:

1323,3 + 105,5 = 1428,8 м³/ч

Количество газовой смеси на выходе из реактора второй ступени:

1428,8 + 3340,1 + 3340 + 16,5 = 8125,4 м³/ч

Потери циклогексана с продувочными и танковыми газами составляют 0,2% или (1428,8-92,8)*0,002 = 1336*0,002 = 2,7 м³/ч, возвращается в реактор первой ступени – 92,8 м³/ч циклогексана.

Количество циклогексана, конденсирующегося в сепараторе:

1428,8 - 2,7 - 92,8 = 1333,3 м³/ч или 5000 кг/ч.

Растворимость компонентов газа в циклогексане:

водорода – 0,120 м³/т; азота – 0,250 м³/т при 35⁰ С и давлении 100 000 Па.

В циклогексане при давлении 18*10⁵ Па растворяется:

водорода: 0,120 * 18 * 5 = 10,8 м³/ч или 0,96 кг/ч;

азота: 0,250 * 18 * 5 = 22,5 м³/ч или 28,13 кг/ч.

Считаем, что метан растворяется полностью.

Всего из сепаратора выходит жидкой фазы:

1333,3 + 10,8 + 22,5 + 16,5 = 1383,1 м³/ч

или

5000 + 0,96 + 28,13 + 11,8 = 5040,89 кг/ч

Состав газовой смеси после сепаратора:

V_ , м³/ч _i, %

C₆H₁₂ 1428,8-1333,3 = 95,5 1,4

H₂ 3340,1- 10,8 = 3329,3 49,4

N₂ 3340 – 22,5 = 3317,5 49,2

 6742,5 100

Состав продувочных газов:

V_ , м³/ч

C₆H₁₂ 2,7
