1.3.3 Распределение примеси при диффузии из слоя конечной толщины (диффузия из ограниченного источника) в полубесконечное тело с отражающей границей.

Диффундирующая примесь поступает в полубесконечное тело из источника, который представляет собой примыкающий к границе тела слой толщиной h, примесь в котором распределена равномерно. Такой источник называют ограниченным. Концентрация примеси в источнике - N_o. Полагается, что в принимающем диффузант твердом теле нет рассматриваемой примеси.

При абсолютно непроницаемой для диффузанта (отражающей) границе поток примеси через поверхность x=0 должен обращаться в нуль при всех t0

для t0 (24)

Начальное распределение концентраций для рассматриваемого случая задаётся в виде

N(x,0) = N_o для 0xh

N(x,0) = 0 для x>h

Граничным условием является, определяемое условием (24), постоянство количества примеси в источнике и полупроводнике

Для реализации начального распределения такого типа диффундирующая примесь должна быть введена в твердое тело до начала диффузии.

Решением уравнения (16) в данной ситуации является выражение

(25)

Здесь следует отметить, что erfс(-z) + erfс(z) 

В отличие от диффузии из постоянного источника при диффузии из слоя конечной толщины количество диффузанта ограничено значением Q=N_oh. В процессе диффузии происходит только его перераспределение и, следовательно, уменьшение со временем концентрации примеси на поверхности твердого тела.

Примером диффузии примеси из слоя конечной толщины в полубесконечное тело с отражающей границей является диффузия в кремниевую пластину из эпитаксиального, имплантированного или диффузионного слоя и покрытую слоем двуокиси кремния SiO₂ или нитрида кремния Si₃N_4. Границу пластины и пленки можно с большой долей правдоподобия принять отражающей, т.к. коэффициенты диффузии большинства примесей в кремнии на несколько порядков больше, чем в двуокиси кремния и нитриде. Однако, равномерность распределения примеси в источнике, особенно при его создании методом диффузии или имплантации - весьма грубое и вынужденное приближение.

1.3.4 Распределение примеси при диффузии из бесконечно тонкого слоя в полубесконечное тело с отражающей границей

Решение диффузионного уравнения при этих условиях находится из предыдущего при hи условии, что количество диффузанта в источнике Q=N_oh.

(26)

Приведенное выражение представляет собой Гауссово распределение.

Тонкий слой на поверхности полупроводниковой пластины является источником, который очень быстро истощается. Непрерывная диффузия в этом случае приводит к постоянному понижению поверхностной концентрации примеси в полупроводнике. Эту особенность данного процесса используют в полупроводниковой технологии для получения контролируемых значений низкой поверхностной концентрации примеси, например, для создания базовых областей кремниевых транзисторных структур дискретных приборов или ИМС.

На первом этапе процесса проводится кратковременная диффузия (при пониженных температурах) из постоянного источника, распределение примеси после которой описывается выражением (18). Значение N_o при этом велико и определяется либо пределом растворимости данной примеси в полупроводниковом материале, либо концентрацией примеси в стеклообразном слое на поверхности полупроводника. Этот этап часто называют загонкой. После окончания первого этапа пластины помещают в другую печь для последующей диффузии, обычно, при более высоких температурах. В этой печи нет источника примеси, а если он создается на первой стадии в виде стеклообразного слоя на поверхности пластин, его предварительно удаляют. Таким образом, тонкий слой, полученный на первом этапе, является источником перераспределяемой примеси при проведении второй стадии процесса. Для создания отражающей границы второй этап (часто называемый разгонкой) проводят в окислительной атмосфере. При этом на поверхности растет слой SiO₂.

Существует заметное несоответствие между распределением примеси в источнике, сформированном при загонке, с декларируемым при выводе выражений (25) и (26) - ступенчатым. Это несоответствие должно отразиться на точности описания реального распределения примеси после второй стадии диффузии выражением (26). Не существует и объективного количественного критерия «тонкости » источника — нет каких-либо признаков, согласно которым для представления результатов данного процесса следует использовать выражение (26), а на (25) и наоборот.

При моделировании двухстадийной диффузии и анализе результатов процесса полагают, что выражение (26) достаточно точно соответствует реальному при условии, если величина произведения D₁t₁ для первого этапа процесса легирования значительно меньше, чем D₂t₂ для второго - . Это условие быстрой истощаемости источника. В этом случае, учитывая, что количество накопленной при первом этапе примеси определяется соотношением

из (26) получим

(27)

Величины D₂ и t₂ относятся ко второй стадии диффузии.

В случае, если продолжительность второй стадии не очень велика по сравнению с первой, или, иными словами, D₂t₂D₁t₁ , предположение о том, что диффузионный слой, образовавшийся в результате загонки, будет вести себя как тонкий источник неверно. В этом случае решение диффузионного уравнения будет выглядеть следующим образом

(28)

где

и

Поверхностная концентрация примеси после второй стадии диффузии выражается при данных условиях соотношением

(29)

Выражение (25) используется для представления распределения при условии, что D₁t₁ >D₂t₂ – . При этом полагают, что .

1.4 Расчет распределения примеси после диффузионного легирования.

1.4.1 Диффузия из бесконечного источника примеси на поверхности пластины и при температуре, соответствующей максимальной растворимости примеси в полупроводнике; время диффузии 30 мин.= 1800с.

Материал – кремний;

примесь – галлий.

Условия проведения диффузиисоответствуют решению, представляемому уравнением (18). .

Температуру соответствующую максимальной растворимости галлия в кремнии, а так же и саму предельную растворимость найдем из графика предельной растворимости примеси в кремнии.

N_{пред. раств.}=N₀=610¹⁹ см^-3, Т=1523 К.

Коэффициент диффузии сурьмы при температуре диффузии найдемиспользуя известное выражение в форме уравнения Аррениуса

,

где предэкспоненциальный множитель (постоянная диффузии) D_o и энергия активации диффузии - справочные величины.

k - постоянная Больцмана, T - температура процесса в Кельвинах.

Из [5] для галлия D_o =0,374 см²/с , = 3,41 эВ, при T = 1523 K D = 1,94 10^-12 см²/с.

Заполняем расчетную таблицу, меняя расстояние от x поверхности с необходимой частотой, до значения при котором значение N(x) имеет порядок не более 10¹². В первый столбец записываем выбранные значения x, во второй - . Затем находим значения erfc(z), воспользовавшись таблицей интеграла ошибок в [4], и вносим эти значения в третий столбец. После чего рассчитываем концентрации N(x), соответствующие каждому значению x и результаты записываем в четвертый столбец.

Таблица 4 - Результаты расчета распределения галлия в кремнии

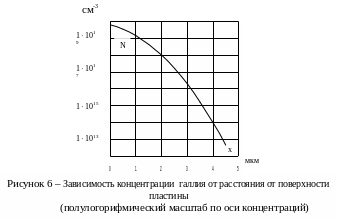

П олученные результаты используются для построения графика N = f(x) - примесного профиля. При построении профиля, как правило, используют полулогарифмический масштаб.

1.4.2 Диффузия из бесконечного источника примеси на поверхности пластины при Т=950⁰ С=1223 К, и времени диффузии 30 мин.=1800 с.

Коэффициент диффузии галлия в кремнии при Т=950⁰ С, N₀=310¹⁹см^-3.

Диффузия проходит согласно выражению (18).Дальнейший ход работы идет аналогично пункту 1.4.1. Заполняем расчетную таблицу.

Таблица 5 - Результаты расчета распределения галлия в кремнии

Полученные результаты используются для построения графика N = f(x) - примесного профиля. При построении профиля, как правило, используют полулогарифмический масштаб.
