CBRR5816 (739536), страница 3

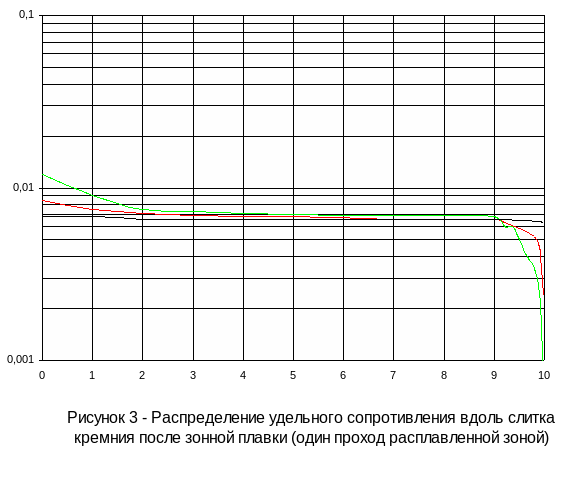

Участок зонной

плавки

Участок направленной

кристаллизации

а

N_тв,

см^-3

Омсм

(по кривым Ирвина)

g

(a=10)

N_тв,

см^-3

Омсм

(по кривым Ирвина)

V_кр=2,510^-3 см/с

0

4,2510¹⁸

0,012

0

910¹⁸

0,0068

1

6,0510¹⁸

0,009

0,2

1,0110¹⁹

0,006

2

7,1810¹⁸

0,0075

0,4

1,1810¹⁹

0,0058

3

7,8810¹⁸

0,0073

0,6

1,4610¹⁹

0,0042

4

8,3210¹⁸

0,0071

0,8

2,1110¹⁹

0,0034

5

8,610¹⁸

0,007

0,9

3,0510¹⁹

0,0024

6

8,7610¹⁸

0,0069

0,99

1,0310²⁰

0,00085

7

8,8710¹⁸

0,0069

–

–

–

9

910¹⁸

0,0068

–

–

–

V_кр=8,3310^-3 см/с

0

6,6910¹⁸

0,0085

0

9,0510¹⁸

0,0066

1

7,9310¹⁸

0,0075

0,2

9,5910¹⁸

0,0063

2

8,5110¹⁸

0,0071

0,4

1,0310¹⁹

0,006

3

8,810¹⁸

0,0069

0,6

1,1510¹⁹

0,0057

4

8,9310¹⁸

0,0068

0,8

1,3810¹⁹

0,0052

5

910¹⁸

0,0068

0,9

1,6510¹⁹

0,0045

7

9,0310¹⁸

0,0066

0,99

310¹⁹

0,0024

8

9,0410¹⁸

0,0066

–

–

–

9

9,0510¹⁸

0,0066

–

–

–

V_кр=2,510^-2 см/с

0

8,9610¹⁸

0,0068

0

9,0510¹⁸

0,0066

1

9,0110¹⁸

0,0068

0,2

9,0710¹⁸

0,0066

2

9,0310¹⁸

0,0066

0,4

9,110¹⁸

0,0065

3

9,0510¹⁸

0,0066

0,6

9,1310¹⁸

0,0065

4

–

–

0,8

9,210¹⁸

0,0064

5

–

–

0,9

9,2610¹⁸

0,0064

9

9,0510¹⁸

0,0066

0,99

9,4810¹⁸

0,0063

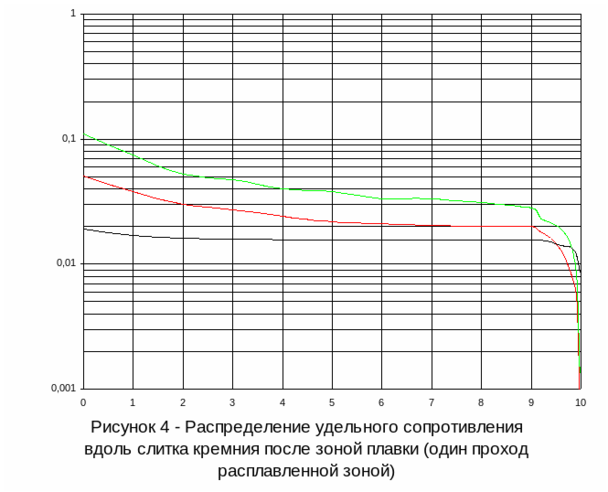

Участок зонной

плавки

Участок направленной

Кристаллизации

а

N_тв,

см^-3

Омсм

(по кривым Ирвина)

g

(a=10)

N_тв,

см^-3

Омсм

(по кривым Ирвина)

V_кр=2,510^-3 см/с

0

8,6410¹⁶

0,11

0

7,2210¹⁷

0,028

1

1,6810¹⁷

0,075

0,2

8,9510¹⁷

0,023

2

2,4710¹⁷

0,052

0,4

1,1810¹⁸

0,0215

3

3,2210¹⁷

0,047

0,6

1,7410¹⁸

0,0192

4

3,9510¹⁷

0,04

0,8

3,410¹⁸

0,014

5

4,6610¹⁷

0,038

0,9

6,6210¹⁸

0,0082

6

5,3310¹⁷

0,033

0,99

610¹⁹

0,00135

7

610¹⁷

0,031

–

–

–

9

7,2210¹⁷

0,028

–

–

–

V_кр=8,3310^-3 см/с

0

2,5410¹⁷

0,051

0

1,5510¹⁸

0,02

1

4,6810¹⁷

0,038

0,2

1,8910¹⁸

0,018

2

6,610¹⁷

0,03

0,4

2,4410¹⁸

0,016

3

8,3210¹⁷

0,027

0,6

3,510¹⁸

0,013

4

9,8610¹⁷

0,024

0,8

6,4910¹⁸

0,0085

5

1,1210¹⁸

0,022

0,9

1,210¹⁹

0,0055

7

1,3610¹⁸

0,0205

0,99

9,310¹⁹

0,00088

8

1,4610¹⁸

0,02

–

–

–

9

1,5510¹⁸

0,02

–

–

–

V_кр=2,510^-2 см/с

0

1,810¹⁸

0,019

0

2,3110¹⁸

0,0157

1

2,0810¹⁸

0,017

0,2

2,4210¹⁸

0,0156

2

2,210¹⁸

0,016

0,4

2,5810¹⁸

0,015

3

2,2610¹⁸

0,0158

0,6

2,8210¹⁸

0,014

5

2,310¹⁸

0,0157

0,8

3,2910¹⁸

0,0137

7

2,3110¹⁸

0,0157

0,9

3,8310¹⁸

0,012

9

2,3110¹⁸

0,0157

0,99

6,3610¹⁸

0,0086
