Топливо. Обычное твердое топливо (каменный уголь или дрова) располагается в виде горящего слоя на колосниковой решетке. Воздух пронизывает этот слой через возникающие сами по себе каналы в измельченном топливе. Если уголь коксуется, размягчаясь и частично спекаясь, то приходится время от времени его перемешивать, что способствует образованию новых и устранению слишком широких старых каналов. Так называемое подвижное топливо (угольная пыль, мазут или топливный газ) вводится в топку горелкой, в которой струя топлива смешивается с сильно закрученным потоком воздуха. Например, угольная пыль сначала подхватывается потоком первичного воздуха, которого, вообще говоря, недостаточно для полного сгорания. Горелка придает этому вращающемуся потоку форму узкого конуса. Затем к нему подводится полный поток вторичного воздуха, и конус дополнительно закручивается (рис. 4).

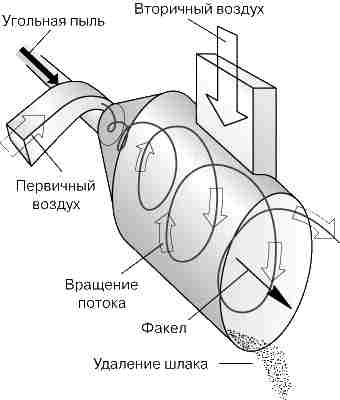

Рис. 4. ВИХРЕВАЯ ГОРЕЛКА для сжигания смеси угольной пыли с воздухом.

Для эффективной работы топки необходима тяга. Под тягой понимается разность давлений, заставляющая воздух и топочные газы проходить через топку и связанные с ней устройства. Поскольку эта разность давлений мала, тягу обычно указывают в миллиметрах водяного столба (1 мм вод. ст. равен 9,8 Па).

Дымовая труба. Самое простое устройство для создания тяги - дымовая труба без какого-либо механического оборудования. Тягу, создаваемую такой дымовой трубой, называют естественной. Эта тяга обусловлена разностью давлений столба нагретого газа, находящегося внутри высокой трубы, и такого же столба более холодного наружного воздуха. Чтобы возникла тяга, нужно вначале создать небольшую разность давлений в нижней части трубы. После этого развивается полная тяга, которая ограничивается только трением газов о стенки. Чем уже труба, тем сильнее эффект трения. Поскольку при температуре ниже 150° C тяга, развиваемая дымовой трубой, едва достаточна для преодоления сил трения в ней, современные электростанции работают исключительно с принудительной тягой, создаваемой ротационными вентиляторами и воздуходувками. Расположенная ниже топки воздуходувка гонит воздух под давлением, необходимым для преодоления сопротивления системы подготовки топлива, воздухоподогревателя и горящего слоя или горелок. Установленный над котлом вытяжной вентилятор, засасывая поток еще не остывших газов, создает разность давлений, необходимую для поддержания быстрого течения газов через котел и все другие теплообменные устройства.

ПАРОПЕРЕГРЕВАТЕЛЬ

Пароперегреватель - это теплообменный аппарат, предназначенный для повышения температуры пара выше нормальной точки кипения. Высокотемпературный перегретый пар позволяет повысить экономичность паровых машин и турбин, так как потребление ими пара снижается примерно на 1% с увеличением перегрева на 5° C. Верхняя граница температуры определяется лишь нагревостойкостью механического оборудования и материалов. Крупные электростанции работают с температурами перегретого пара до 500° C. Пароперегреватель изготавливается из стальных труб, образующих поверхность нагрева для проходящего по ним пара. Насыщенный пар из котла входит в один конец трубы и нагревается до нужной выходной температуры теплом топочных газов, подводимым к ее наружной поверхности. Площадь поверхности нагрева пароперегревателей примерно вдвое меньше площади поверхности нагрева котла при умеренных температурах пара и вдвое больше - при высоких. Хотя пароперегреватель может быть выполнен в виде подключенного к котлу отдельного агрегата с собственной топкой, как правило, пароперегреватели встраивают в систему парогенератора. Встроенные пароперегреватели бывают двух видов: радиационные и конвекционные. Поверхность радиационного пароперегревателя, расположенного так, что он воспринимает лучистую теплоту из зоны горения в топке парогенератора, передает пару в 2-3 раза больше тепла, чем такая же поверхность конвекционного. Конвекционные пароперегреватели размещаются в высокотемпературных зонах газовых проходов котлов.

ПАРОГЕНЕРАТОР

Парогенератором обычно называют котел, снабженный отдельными агрегатами или полным набором такого оборудования, как пароперегреватели, экономайзеры, воздухоподогреватели, промежуточные пароперегреватели, а также вспомогательным оборудованием, необходимым для нормальной работы установки. Современная парогенераторная установка может иметь следующие значения рабочих параметров: паропроизводительность более 4500 т/ч, давление 28 МПа, температура 550° C, КПД 85%.

ЭКСПЛУАТАЦИЯ ПАРОВЫХ КОТЛОВ

Водоподготовка. Вопросы водоподготовки имеют важнейшее значение для эксплуатации современных котлов и парогенераторов. Дело в том, что минеральные соли, содержащиеся в воде, образуют накипь в водяных трубах. По мере ее накопления ухудшается теплопередача от топочных газов к воде в трубах, что может закончиться их прогаром. Таким образом, неправильная подготовка воды может привести не только к снижению КПД, но и к аварии. Характер и степень необходимой химической очистки воды зависят от качества источников воды для питания котла. Для снижения содержания минеральных солей в питательную воду, как правило, добавляют какое-либо химическое вещество, например натриевый цеолит. Из питательной воды необходимо также удалять растворенный в ней кислород, так как он вызывает ржавление труб котла. Важное значение имеет периодическая проверка и очистка труб. Все эти меры по защите котла на стороне воды существенно удорожают очищенную питательную воду по сравнению с обычной водопроводной. Нельзя забывать и о защите котла со стороны факела. Для снижения риска выгорания труб котла их в наиболее уязвимых местах покрывают современными плавленолитыми огнеупорами. Обязательно ведется непрерывный контроль за накоплениями золы на наружных стенках, и ее периодически удаляют. Такой контроль на крупных электростанциях ведется централизованно из диспетчерских с помощью замкнутых телевизионных систем.

Управление. В систему управления парового котла входят устройства для включения и выключения горения топлива, задания и регулирования расходов топлива, воздуха и воды, для сбора и обработки данных обратной связи от турбин и устройств, управляющих производительностью котла. В прошлом многие из этих функций выполнялись вручную. Позднее для реализации некоторых из них были применены электронные схемы, сначала на электровакуумных, а затем на полупроводниковых приборах.

Современная компьютерная техника произвела переворот в управлении паровыми котлами, как и многими другими системами.

НЕКОТОРЫЕ ПАРОТЕПЛОВЫЕ АППАРАТЫ

Паровой аккумулятор. Паровой аккумулятор - это аппарат, который накапливает и сохраняет тепловую энергию пара, когда ее подвод превышает потребность в ней, и отдает ее позднее, когда в этом появляется необходимость. Он действует подобно маховику в механических системах. Аккумулятор устанавливается между двумя паровыми системами, в одной из которых рабочее давление больше, чем в другой, и накапливает тепло от системы с более высоким давлением, а в периоды пиковой нагрузки отдает его системе с меньшим давлением. Такая схема позволяет системе с более высоким давлением неизменно работать в оптимальном для парового котла режиме постоянного давления и постоянной нагрузки.

Сепаратор пара. Сепаратор пара удаляет жидкую фазу из влажного пара, проходящего по трубе, так что в паропотребляющий аппарат попадает только сухой пар. Влага может содержаться в потоке пара уже при его поступлении в трубу, но даже если подается сухой пар, он частично конденсируется в самой трубе, отдавая ей часть своего тепла. Жидкая фаза в потоке пара нежелательна потому, что она снижает эффективность теплоотдачи в паропотребляющем аппарате. Кроме того, резкое торможение или ускорение конденсата, накопившегося в какой-либо полости линии пара, может приводить к гидравлическому удару, способному вызвать повреждение клапанов и другого оборудования. Две типовые конструкции сепаратора пара схематически представлены на рис. 6.

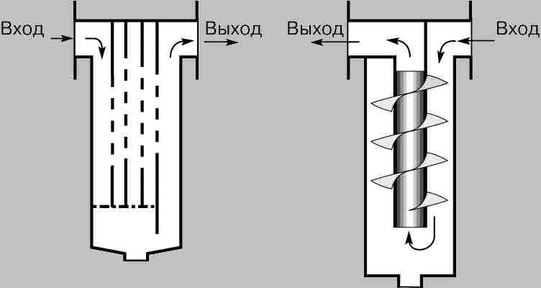

Рис. 6. СЕПАРАТОРЫ ПАРА, устанавливаемые перед паропотребляющим аппаратом (слева - лабиринтный, справа - центробежный).

Конденсационные горшки. Конденсационные горшки - это автоматические клапаны для слива конденсата (а иногда и для выпуска воздуха) по мере его образования в замкнутых паровых объемах. Такое устройство действует как регулятор: закрываясь, оно предотвращает расходование пара и, открываясь, дает конденсату возможность выйти под давлением пара в конденсатоотводную линию. Конденсационные горшки бывают разных типов: механические (поплавковые), терморелейные и лабиринтные (диафрагменные).

Паровой калориметр. Паровой калориметр предназначен для определения массового паросодержания влажного пара. Массовое паросодержание такой смеси может изменяться от нуля (вода) до 100% (сухой пар). В этих пределах температура при данном давлении может быть одной и той же, так что одновременного измерения только температуры и давления недостаточно для определения паросодержания и других характеристик пара - удельного объема, энтропии и энтальпии. Паровой калориметр же позволяет определять паросодержание смеси, а тем самым и другие указанные характеристики. Это один из важнейших приборов для испытания и эксплуатации паровых машин и другого оборудования, работающего на неперегретом паре.

2. Определение КПД котла

Мгновенный КПД котла – это соотношение полезной мощности, сообщаемой греющему контуру, и мощности, потребляемой котлом (теплопотребление). Мгновенный КПД котла зависит от нескольких параметров: качества горелки, работы теплообменника, качества и чистоты сгорания, управления горелкой и изоляции котла. Современные жидкотопливные и газовые котлы имеют КПД от 92 до 95 %. Конденсационные котлы обеспечивают еще более высокий КПД (от 98 до 105%). Однако мгновенный кпд – не единственный параметр, по которому оценивается производительность котла. Лучший показатель энергопроизводительности котла – это годовая эксплуатационная эффективность, которая учитывает и систему отопления, и систему ГВС.

КПД отопительного котла

Коэффициентом полезного действия отопительного котла называют отношение полезной теплоты, израсходованной на выработку пара (или горячей воды), к располагаемой теплоте отопительного котла. Не вся полезная теплота, выработанная котельным агрегатом, направляется потребителям, часть теплоты расходуется на собственные нужды. С учетом этого различают КПД отопительного котла по выработанной теплоте (КПД-брутто) и по отпущенной теплоте (КПД-нетто).

По разности выработанной и отпущенной теплот определяется расход на собственные нужды. На собственные нужды расходуется не только теплота, но и электрическая энергия (например, на привод дымососа, вентилятора, питательных насосов, механизмов топливоподачи), т.е. расход на собственные нужды включает в себя расход всех видов энергии, затраченных на производство пара или горячей воды.

В итоге КПД-брутто отопительного котла характеризует степень его технического совершенства, а КПД-нетто — коммерческую экономичность. Для котельного агрегата КПД-брутто, %:

по уравнению прямого баланса:

ηбр = 100 Qпол / Qрр

где Qпол — количество полезно используемой теплоты, МДж/кг; Qрр — располагаемая теплота, МДж/кг;

по уравнению обратного баланса:

ηбр = 100 - (qу.г + qх.н + qн.о)

где qу.г, qх.н, qн.о — относительные потери теплоты с уходящими газами, от химической неполноты сгорания топлива, от наружного охлаждения.

Тогда КПД-нетто отопительного котла по уравнению обратного баланса

ηнетто = ηбр - qс.н

где qс.н — расход энергии на собственные нужды, %.

Определение КПД по уравнению прямого баланса проводят преимущественно при отчетности за отдельный период (декада, месяц), а по уравнению обратного баланса — при испытании отопительного котла. Вычисление КПД отопительного котла по обратному балансу значительно точнее, так как погрешности при измерении потерь теплоты меньше, чем при определении расхода топлива.

Зависимость КПД котла ηк от его нагрузки (D/Dном) 100

qу.г, qх.н, qн.о — потери теплоты с уходящими газами, от химической и механической неполноты сгорания, от наружного охлаждения и суммарные потер.

Таким образом, для повышения эффективности отопительного котла недостаточно стремиться к снижению тепловых потерь; необходимо также всемерно сокращать расходы тепловой и электрической энергии на собственные нужды, которые составляют в среднем 3...5% теплоты, располагаемой котельным агрегатом.

Изменение КПД отопительного котла зависит от его нагрузки. Для построения этой зависимости (рис.) нужно от 100% вычесть последовательно все потери котельного агрегата, которые зависят от нагрузки, т.е. qу.г, qх.н, qн.о. Как видно из рисунок, КПД отопительного котла при определенной нагрузке имеет максимальное значение. Работа котла на этой нагрузке наиболее экономична.
