Подвижная часть преобразователя с изменяющейся активной площадью пластин (см. рисунок 6,а) состоит из одной или нескольких тонких алюминиевых пластин 2, закрепленных на оси 3. Неподвижная часть образуется одной или несколькими камерами 1, состоящими из металлических пластин с воздушным зазором между ними. Увеличение числа камер и лучей у подвижных пластин приводит к повышению чувствительности преобразователя. Форма подвижных и неподвижных пластин выбирается или рассчитывается исходя из необходимости обеспечения равномерного характера шкалы прибора. При подаче на подвижные и неподвижные пластины измеряемого напряжения они окажутся заряженными разноименными зарядами и между ними возникнут силы электростатического притяжения, в результате действия которых подвижные пластины будут поворачиваться, стремясь зайти внутрь камер. Вместе с подвижными пластинами будет поворачиваться и ось 3 с закрепленной на ней стрелкой отсчетного устройства. При этом будут закручиваться упругие элементы, создающие противодействующий момент. Подвижная часть остановится при равенстве вращающего и противодействующего моментов. Значение измеряемого напряжения будет определяться углом отклонения стрелки относительно начала шкалы. Для успокоения подвижной части в электростатических преобразователях используются магнитоиндукционные или крыльчатые, воздушные успокоители. Вследствие того, что вращающий момент у электростатических преобразователей мал, для увеличения их чувствительности применяют крепление подвижней части на растяжках и световой отсчет. При этом уменьшаются масса и момент инерции подвижной части и улучшается характер шкалы.

У электростатических преобразователей с изменяющимся расстоянием между пластинами (рисунок 6,б) неподвижная часть образована двумя пластинами 1, между которыми находится подвешенная на тонких неупругих металлических подвесах 2 подвижная пластина 3, гальванически соединенная с одной из неподвижных пластин и изолированная от другой. При подаче на подвижную и изолированную неподвижную пластины измеряемого напряжения подвижная пластина будет притягиваться к разноименно заряженной изолированной неподвижной пластине и одновременно отталкиваться от одноименно заряженной неподвижной пластины (независимо от полярности подключения измеряемого напряжения). Через тягу 7 и мостик 4 перемещение подвижной пластины вызывает поворот оси 6 с закрепленной на ней стрелкой 5. При этом возникает противодействующий момент, создаваемый массой подвижной пластины. Установившееся показание стрелки будет при равенстве вращающего и противодействующего моментов. Вольтметры с такими преобразователями требуют первоначальной установки в такое положение, при котором стрелка будет находиться на нулевой отметке (при отсутствии измеряемого напряжения).

Из вышесказанного можно сделать некоторые выводы о свойствах, достоинствах и недостатках электростатических преобразователей и приборов на их основе:

- электростатические преобразователи могут непосредственно измерять только напряжение;

- электростатические преобразователи могут применяться для измерений напряжений постоянного и переменного токов;

- вращающий момент в электростатических преобразователях сравнительно мал, и они обладают низкой чувствительностью по напряжению;

- точность электростатических преобразователей может быть достаточно высокой, так как на их показания незначительно влияют частота и форма кривой измеряемого напряжения, внешние магнитные поля и температура окружающей среды. Электростатические вольтметры могут изготавливаться с классами точности до 0,05;

- собственное потребление мощности из измерительной цепи для электростатических преобразователей мало, так как при измерениях в цепях постоянного тока оно обусловлено лишь кратковременным током заряда и незначительными токами утечки через изоляцию, а на переменном токе определяется током, протекающим через малую емкость преобразователя и диэлектрическими потерями в изоляции;

- функция преобразования электростатических преобразователей по своему характеру является квадратичной, однако соответствующим выбором формы пластин, т.е. закона изменения емкости при изменении угла поворота, можно получить практически равномерную шкалу на участке от 20 до 100 % от ее верхнего предела;

- электростатические преобразователи сильно подвержены влиянию внешних электрических полей и требуют их экранировки;

- электростатические преобразователи могут работать в широком частотном диапазоне (до 35 МГц), который ограничивается влиянием собственной емкости преобразователя, паразитных реактивностей и активного сопротивления проводов и растяжек;

- с помощью электростатических вольтметров можно непосредственно измерять высокие напряжения (до 300 кВ);

- электростатические преобразователи могут использоваться для измерения кроме напряжения и других электрических величин: мощности, сопротивления и индуктивности.

Электростатические вольтметры и электрометры

Электростатические приборы наиболее широко используются в электроизмерительной технике в виде различных вольтметров. Кроме того, для измерения напряжения и других функционально связанных с ним величин (мощность, сопротивление и т.п.) используются так называемые электрометры электростатической системы.

Для измерения низких напряжений (от десятков до сотен вольт) используются преимущественно вольтметры, созданные на базе ИП с изменяющейся активной площадью пластин (см. рисунок 6,а). При этом для обеспечения достаточной чувствительности расстояние между подвижными и неподвижными пластинами делается очень малым (десятые доли миллиметра) и при случайных ударах, толчках, вибрации и т.д. возникает опасность короткого замыкания пластин, а значит и источника измеряемого напряжения. Для предохранения преобразователя от выхода из строя вследствие протекания через него больших токов при коротком замыкании внутрь низковольтных вольтметров встраивается защитный резистор, ограничивающий эти токи (рисунок 7).

Значение защитного сопротивления определяется исходя из допустимого тока через растяжки, на которых крепится подвижная часть, при коротком замыкании пластин. Вольтметр при этом подключается к источнику измеряемого напряжения с помощью зажимов 1 и 2. При частотах измеряемого переменного напряжения порядка сотен килогерц защитный резистор вызывает большие дополнительные частотные погрешности за счет емкостного тока, поэтому он отключается и вольтметр включается в электрическую цепь зажимами 1 и Э (экран).

В вольтметрах, рассчитанных на измерение более высоких напряжений, расстояния между пластинами достаточно велики и защитные резисторы не используются. При измерениях высокочастотных напряжений в электрических цепях с несимметричным выходом зажим Э, соединенный с внутренним экраном прибора, должен обязательно заземляться.

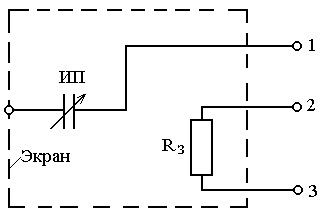

Рисунок 7 – Схема включения электростатического измерительного преобразователя

Расширение пределов электростатических вольтметров осуществляется главным образом с помощью делителей напряжения: емкостных - при измерениях на переменном токе и резистивных - на постоянном токе.

ЛИТЕРАТУРА

1 Метрология и электрорадиоизмерения в телекоммуникационных системах: Учебник для ВУЗов. Нефедов В. И. и др.; Под ред. Нефедова В.И. - М.: Высш. шк., 2001.

2 Елизаров А.С. Электрорадиоизмерения - Мн.: Выш.шк., 2006.

3 У. Болтон. Справочник инженера-метролога. М. Додэка 2002.-386 с (пер. с англ.).

4 Дерябина М. Ю., Основы измерений. Учебное пособие. Мн., БГУИР, 2001.

5 Резин В.Т., Кострикин А.М. Метрология и измерения. Генераторные измерительные преобразователи. Методическое пособие. Мн., БГУИР, 2004.

6 Архипенко А. Г., Белошицкий А. П., Ляльков С. В. Метрология, стандартизация и сертификация. Учеб. пособие. Ч.2. Основы стандартизации. Мн.: БГУИР, 2007.

7 М. Тули. Справочное пособие по цифровой электронике. - М. Энерго-атомиздат, 2000. (пер. с англ.).
