Реферат

Влияние граничных условий на критическую температуру неоднородных сверхпроводящих мезоструктур

Исследования неоднородных сверхпроводящих мезоструктур, в которых сверхпроводимость обусловлена наличием эффекта близости, представляют большой интерес как с прикладной, так и с фундаментальной точек зрения.

В данной работе рассматривается проблема влияния внешних границ на критическую температуру структур типа сверхпроводник/нормальный металл (S/N) и сверхпроводник/ферромагнетик (S/F). В качестве структур типа S/N были рассмотрены трехслойные образцы вида N/S/N и S/N/S. В качестве структур S/F типа исследовались бислойные S/F структуры.

Измерения для многослойных структур S/N типа проводились на трехслойных образцах Cu/Nb/Cu и Nb/Cu/Nb, детали приготовления приведены в [1]. Измерения для структур S/F типа были выполнены на образцах Nb/PdNi детали приготовления описаны в [2].

Критические состояния для структур типа S/F и S/N в отсутствии внешнего магнитного поля без учета парамагнитного и спин-орбитального взаимодействия, могут быть описаны с помощью уравнений Узаделя [3]. В качестве условий сшивания на плоскостях контакта сверхпроводящего и несверхпроводящего слоев использовались условия Куприянова - Лукичева [4]. Метод решения приведен в [5].

Из [5] следует, что решение граничной задачи зависит от следующих параметров. Для S/N структур – от критической температуры массивного сверхпроводящего материала (Nb) T_S, частоты Дебая _D, длин когерентности в сверхпроводящем и несверхпроводящем слоях:

,

,

где D_S, D_N(F) – постоянные диффузии сверхпроводящего и нормального (ферромагнитного) металлов; параметра прозрачности S/N(F) границы , и параметра

,

где _S, _N(F) – низкотемпературные (при T = 10 K) удельные сопротивления сверхпроводящего и нормального (ферромагнитного) металлов, соответственно. В случае S/F структур, кроме указанных выше параметров, подгоночным также оказывается еще один параметр – энергия обменного взаимодействия E_ex.

Дебаевская частота, являясь параметром обрезания, должна быть достаточно большой, чтобы не влиять на критические характеристики сверхпроводника. Это условие с большим запасом выполняется для исследуемых материалов. В частности, для Nb _D = 275 K. Для определения длины когерентности трехслойных S/N структур _S = 6.4 нм были выполнены отдельные измерения H_c2(T). Для бислойных S/F структур получено _S = 6 нм [2].

Значение параметра p = 2.77 в рассматриваемом экспериментальном случае для Cu/Nb/Cu определяется вполне однозначно. Для структуры Nb/Cu/Nb оказывается возможным получить лишь оценку, p 2.0 – 8.5. Для структуры Nb/PdNi согласно [2] – p 0.1 – 1.29.

Параметр T_S достаточно уверенно можно задать для N/S/N, сравнивая асимптотики экспериментальной и теоретической зависимостей T_c(d_S); в результате для Cu/Nb/Cu имеем T_S 9 K. Для Nb/Cu/Nb можно установить лишь интервал допустимых значений 7.5 K < T_S < 9.2 K. Для Nb/PdNi из асимптотического значения T_c(d_S) при T_c→ ∞ получено - T_S 8.8 K. Для структуры Nb/PdNi согласно [2] получено значение E_ex = 230 К.

Параметры и _N для структуры N/S/N функционально связаны т.е. существует кривая (_N), все точки которой дают одну и ту же зависимость T_c(d_S) (вставка к рисунку 1a). На рисунке 1a белыми квадратами представлена зависимость, рассчитанная со значениями подгоночных параметров T_S = 9 K, _S = 6.4 нм, p = 2.77, = 0.98, _N = 34 нм, экспериментальные данные обозначены черными точками.

Попытаемся теперь воспроизвести экспериментальную зависимость (черные точки на рис. 1b) T_c(d_N) для структуры Nb/Cu/Nb с набором параметров, определенных в задаче о восстановлении зависимости T_c(d_S). Оказывается, что при заданных p = 2.77, T_S = 9 K не существует значений ( ,_N), воспроизводящих экспериментальную зависимость T_c(d_N). На рисунке 1b треугольниками острием вниз представлена теоретическая кривая T_c(d_N), построенная по параметрам = 0.98, _N = 34 нм, – видим полное несоответствие экспериментальным данным по структуре Nb/Cu/Nb. Воспроизвести экспериментальную зависимость T_c(d_N) возможно, одновременно изменяя значения подгоночных параметров p, T_S. На рисунке 1b треугольниками острием вверх показана кривая, рассчитанная со значениями подгоночных параметров = 0.98, _N = 34 нм, p = 2.77, характеризующих структуру Cu/Nb/Cu, и при T_S = 8 K; однако хорошее согласие теории и эксперимента достигается при этом существенным изменением длины когерентности: _S = 8 нм. На том же рисунке белыми квадратами обозначена теоретическая зависимость T_c(d_N), рассчитанная с параметрами структуры Cu/Nb/Cu _S = 6.4 нм, = 0.98, _N = 34 нм, и T_S = 9 K, и с подгонкой параметра p; его значение, p = 9.8, выходит за границы интервала допустимых значений. Был получен также набор возможных значений параметров (T_S, p), восстанавливающий зависимость T_c(d_N) для S/N/S структур.

Рисунок 1. Зависимости T_c(d_S) (a) и T_c(d_N) (b) для трехслойных S/N структур.

На рисунке 2a линией обозначена теоретическая зависимость T_c(d_S) для бислойных S/F структур, рассчитанная со значениями подгоночных параметров: E_ex = 230 К, T_S = 8.8 K, _S = 6 нм, p = 0.29, =3.2, l_F = 4 нм, где l_F – длина свободного пробега электрона в ферромагнитном слое, экспериментальные данные обозначены черными точками. Зафиксировав первые четыре параметра, можно получить набор параметров ( , l_F), значения которых восстанавливают зависимость T_c(d_S) (вставка к рис. 2a, черные точки). На рисунке 2b линией изображена теоретическая зависимость T_c(d_F), экспериментальные данные – черные точки. Область значений возможных подгоночных параметров ( , l_F) восстанавливающих зависимость T_c(d_F) выделена на вставке к рис. 2a (белые точки).

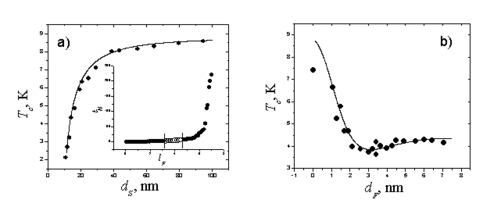

Рисунок 2. Зависимости T_c(d_S) (a) и T_c(d_F) (b) для бислойных S/F структур.

Полученное различие в материальных параметрах, описывающих свойства S/N/S и N/S/N структур, в первую очередь обусловлено различием свойств внутреннего S слоя в Cu/Nb/Cu и внешних S слоев в Nb/Cu/Nb образцах. Неоднородность внешних поверхностей структуры S/N/S оказывает сильное влияние на ее характеристики. Фактически вместо трехслойной S/N/S мы имеем пятислойную многослойную структуру S/S/N/S/S, в которой свойства внешнего слоя S точно не известны, и могут изменяться неконтролируемым образом для разных образцов. С практической точки зрения это значит, что для идентификации параметров многослойных структур вида N/S/…/S/N нельзя использовать S/N/S-структуры. Понятен способ преодоления этих сложностей: вместо структур S/N/S следует использовать структуры N/S/N/S/N. Расчеты, проведенные для структур S/F типа полностью подтверждают результат, полученный для структур типа S/N/S и N/S/N. Т.е. в случае бислойных структур Nb/PdNi набор значений подгоночных параметров, восстанавливающих зависимость T_c(d_F), полностью входит в диапазон значений подгоночных параметров для T_c(d_S).

Воздействие концентрированных потоков энергии на материалы является на сегодняшний день активно изучаемым вопросом физики твердого тела и физического материаловедения [1]. Среди широкого спектра различного вида высокоэнергетических воздействий особый интерес с точки зрения модифицирования структурно-фазового состояния и свойств приповерхностных слоев представляет воздействие компрессионными плазменными потоками. Особенностью энергетических потоков данного рода является сочетание квазистационарности воздействия и высокой плотности передаваемой энергии [2]. Обработка компрессионными плазменными потоками может проводиться на различного рода объектах, одним из которых является система «металлическое покрытие-кремниевая подложка». Наиболее важной научной и практической задачей является изучение возможости образования приповерхностных слоев силицидов металлов в результате плазменного воздействия, особенностей их состава и микроструктуры [3].

В настоящей работе исследовалась возможность силицидообразования в системе «никелевое покрытие-кремний» в результате воздействия компрессионных плазменных потоков, а также их структура и распределение в приповерхностном слое.

В качестве объекта исследования использовалась монокристаллическая пластина кремния (кристаллографическая ориентация (100)). Покрытие никеля толщиной 4 мкм наносилось методом химического осаждения. Согласно диаграмме состояния [4], в системе никель-кремний возможно образование ряда силицидов, обогащенных никелем (Ni₃Si, Ni₂Si, Ni₃₁Si₁₂, Ni₃Si₂), моносилицида NiSi и дисилицида NiSi₂.

Генерирование компрессионных плазменных потоков проводилось в магнитоплазменном компрессоре компактной геометрии. В качестве плазмообразующего вещества использовались азот (давление ~400 Па). Воздействие проводилось одним импульсом и серией из трех импульсов. Продолжительность импульса составляла ~100 мкс, давление потока – 1,5 МПа, температура – 3 эВ, плотность поглощенной энергии – 8-13 Дж/см².

Фазовый состав обработанной системы никель-кремний исследовался методом рентгеноструктурного анализа на дифрактометре ДРОН-4-13 при фокусировке по Брэггу-Брентано в излучении Cu Kα. Исследование элементного состава проводилось методом Оже-электронной спектроскопии на установке PHI-660 фирмы Perkin Elmer. Регистрация оже-электронов производилась при травлении образцов ионами аргона энергией 3 кВ. Микроструктура обработанной системы, а также планарное и латеральное распределение элементов изучались методом растровой электронной микроскопии и рентгеноспектрального микроанализа на микроскопе LEO1455VP фирмы “Karl Zeiss” с энергодисперсионным рентгеноспектральным микроанализатором Rontec.

Исследования элементного состава обработанной системы показали, что высокоэнергетическое плазменное воздействие приводит к перераспределению компонент покрытия и подложки. Увеличение количества импульсов вызывает более глубокое проникновение никеля. Согласно результатам фазового анализа, плазменная обработка ведет к образованию силицидов. При увеличении плотности энергии потока плазмы практически весь никель вступает в реакции силицидообразования вследствие более интенсивного перемешивания. В результате воздействия одним импульсом формируются силициды NiSi, NiSi₂, а в случае воздействия серией из трех импульсов – Ni₂Si, NiSi, NiSi₂. Совместное образование моно- и дисилицида никеля обусловлено их близкими энергиями образования (~85 кДж/моль), наиболее низкими среди всех силицидов никеля [5]. Формирование силицида Ni₂Si и увеличение глубины проникновения никеля при воздействии серией импульсов связано с интенсивным взаимным диффузионным перемешиванием никеля и кремния при каждом последующем плазменном импульсе.

Результаты исследования морфологии поверхности обработанных образцов и их поперечного сечения выявили, что микрорельеф характерен для быстрозатвердевшей жидкости. Таким образом, высокоэнергетическое воздействие компрессионного плазменного потока приводит к расплавлению покрытия никеля и части кремниевой подложки, перемешиванию их компонент за счет жидкофазной диффузии и конвекции. Толщина переплавленного слоя составляет 10-15 мкм.

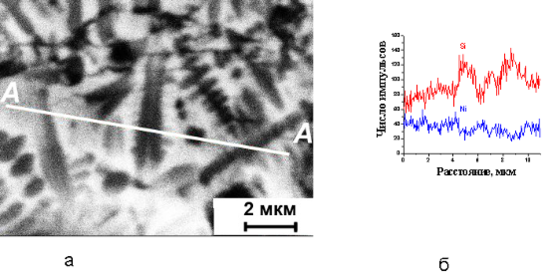

Рис.3 Микрофотография дендритной структуры (а) и распределения интенсивностей характеристических рентгеновских излучений кремния и никеля вдоль линии АА (б) системы Ni/Si(100), обработанной одним импульсом при плотности энергии потока 8 Дж/см²

В приповерхностном слое было обнаружено формирование дендритной структуры. Характерный размер дендритов составляет 2-20 мкм. Преимущественная ориентация дендритов соответствует направлению (100). Особенностью пространственного распределения элементов в дендритных областях является повышенное содержание кремния внутри дендритов (рис. 1). Формирование данного вида структуры описывается в рамках модели концентрационного переохлаждения [6]. При быстром затвердевании кремния происходит вытеснение никеля за границу кристаллизации. В результате этого образуется область жидкости, обогащенной никелем, которая, согласно диаграмме состояния, имеет меньшую температуру кристаллизации, т. е. имеет место переохлаждение. При этом любой случайный выступ на границе жидкой и твердой фаз, попадающий в область переохлажденной жидкости, становится устойчивым образованием и при дальнейшем развитии перерастает в дендрит. Ориентация дендритов, главным образом, определяется направлением движения фронта кристаллизации. Увеличение плотности энергии плазменного потока приводит к более интенсивному образованию дендритов ввиду увеличения градиента температуры и скорости кристаллизации. Рост дендрита сопровождается диффузией никеля за границу кристаллизации, вследствие чего в междендритных областях, закристаллизовавшихся позднее, концентрация никеля выше, чем внутри дендритов. В данных областях наиболее вероятно образование силицидов, обогащенных никелем, а также моносилицида, в то время как формирование дисилицида наиболее интенсивно происходит внутри дендритов, а также возле их границ.
