Белорусский государственный университет

Факультет радиофизики и электроники

Реферат

«Вынужденные колебания. Амплитудно-частотные и фазово-частотные характеристики»

Реферат подготовил

студент I курса группы №7

Константин Мулярчик.

Преподаватель:

Янукович Татьяна Петровна.

Минск

2004

Колебания – такие процессы, при которых параметры, характеризующие состояние колебательной системы, повторяются с течением времени. Например, колебания маятника в маятниковых часах, суточные колебания освещённости данного участка Земной поверхности и т.д.

Вынужденные колебания - колебания системы, возникающие под воздействием внешней вынуждающей силы. Характер этих колебаний опре­деляется как свойствами самой колебательной системы, так и внешней силой. Обычно принимают, что внешняя периодическая сила изме­няется по гармоническому закону .

Рассмотрим колебательную систему, показанную на рисунке 1.

Она состоит из горизонтального пружинного маятника и кривошипо-шатунного механизма. Кривошипо-шатунный механизм - механизм, который преобразует вращательное движение в возвратно-поступательное.

Тогда II-й закон Ньютона для данной системы запишется в виде:

где - масса тела, – его ускорение, - сила тяжести, - сила реакции опоры, - сила вязкого трения ( ), - внешняя вынуждающая сила, - сила упругости пружины ( ).

В проекции на ось x:

введём замены: , , получим:

Введём обозначения ( – показатель затухания, - коэффициент сопротивления), ( – циклическая частота свободных колебаний системы в отсутствие трения), – приведённая сила. Тогда можем переписать уравнение в общем виде:

Уравнение (4) – дифференциальное уравнение вынужденных колебаний, линейное, второй степени, неоднородное (с правой частью). Исследуем его. Как известно из теории дифференциальных уравнений, решением уравнения (4) является сумма двух решений: общего решения однородного уравнения соответствующего данному неоднородному и частного решение неоднородного уравнения в целом.

Однородное уравнение соответствующее данному неоднородному есть уравнение затухающих колебаний

4. :

   1.



(5)

Решением этого уравнения является функция:

Частное решение неоднородного уравнения в целом будем искать следующим образом. Как показывает практика, не зависимо от начальных условий осциллятора через достаточно большой промежуток времени (время разгорания/релаксации) в системе установятся гармонические колебания с частотой вынуждающей силы и амплитудой , зависящей от частоты .

Здесь – это время разгорания колебаний.

Это значит, что через достаточно большой промежуток времени первым слагаемым можно пренебречь. Действительно в (6) при , . Таким образом

где - амплитуда установившихся колебаний с частотой - частотой внешней вынуждающей силы, - сдвиг фаз между смещением и фазой внешней силы.

Найдем, чему равны и при частоте внешней силы . Для этого найдем 1-ю и 2-ю производные от (7):

И подставим (7), (8), (9) в (4):

,

немного преобразуем:

и получим:

Данное уравнение будет справедливо при любом , если коэффициенты при и будут равны нулю:

Из этой системы найдем зависимость амплитуды установившихся колебаний и сдвига фаз от частоты внешней вынуждающей силы:

Исследуем выражение (11) на экстремумы. Очевидно, что амплитуда колебаний будет максимальной в том случае, если подкоренное выражение в (11) будет минимальным. Обозначим . Запишем условие экстремума подкоренного выражения:

Таким образом, подкоренное выражение (и, соответственно, амплитуда колебаний) принимает экстремальное значение при:

Если производная , при подстановке корня (12) и (13) будет положительна, то в этом случае подкоренное выражение будет минимальным, а амплитуда – максимальной. Вторая производная от подкоренного выражения равна:

Значение этой производной при равно а при , равно . Учитывая, что в колебательных системах, как правило, , видим, что максимуму амплитуды соответствует частота вынуждающей силы .

Явление резкого увеличения амплитуды вынужденных колебаний при определённой частоте вынуждающей силы называется резонансом.

Таким образом, резонансная частота равна

Учитывая это значение, по (10) и (11) находим резонансные значения сдвига фаз и амплитуды колебаний:

Из (15) и (16) видно, что при отсутствии трения ( ) амплитуда колебаний при резонансе неограниченно возрастает, а сдвиг фаз между смещением и фазой вынуждающей силой равен .

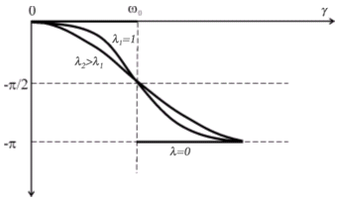

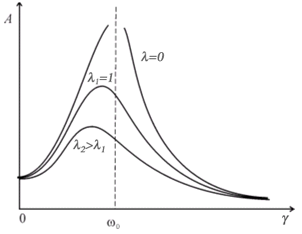

Для вынужденных колебаний вводят, так называемые, амплитудо-частотные (зависимость амплитуды колебаний от частоты вынуждающей силы) и фазово-частотные (зависимость сдвига фаз от частоты вынуждающей силы) характеристики. Графически эти зависимости при различных значениях приведены на рисунках 5 и 6:

Отметим здесь, что в отсутствие трения изменение фазы вынужденных колебаний на величину происходит скачком при . Учет трения размазывает этот скачок.

При установившемся движении, когда система совершает вынужденные колебания по закону (7), ее энергия, очевидно, остается неизменной. Однако при этом внешняя сила непрерывно совершает работу над системой. Иными словами, система непрерывно поглощает (от источника внешней силы) энергию, которая, в конечном счете, диссипируется в тепло благодаря наличию трения.

Пусть обозначает количество энергии, поглощаемой системой в среднем в единицу времени, как функция частоты вынуждающей силы. Эта величина, как известно, равна работе внешней силы за единицу времени, то есть мощности (усредненной затем по времени):

Отсюда, согласно уравнению движения,

Здесь, в (17) и (18), символ обозначает работу.

При усреднении по времени первое и третье слагаемые в этом выражении, будучи произведениями синуса на косинус, очевидно, дают нуль. В результате остается лишь вклад от второго слагаемого

Подставляя сюда (8), получаем:

Производя усреднение по времени, заметим, что второе слагаемое зануляется, поэтому:

Подставляя сюда (11), получим:

Исследуем это выражение на экстремумы. Очевидно, что экстремальное значение оно примет при экстремальном значении знаменателя. Производная от знаменателя обращается в нуль при .

Вблизи резонанса амплитуда определяется формулой (16). Введём величину , характеризующую частотную pасстpойку относительно резонанса и равную . В итоге получаем:

Таким образом:

Такой вид зависимости поглощения от частотной расстройки относительно резонанса называют дисперсионным. Полушириной резонансной кривой (см. рис. 7) называется значение , при котором величина уменьшается вдвое по сравнению с ее максимальным значением при .
