Рис. 5 Устройство прибора для демонстрации взаимодействия параллельных токов

ногда в этом опыте ленты соединяют сначала последовательно, а затем параллельно. Этот способ имеет тот недостаток, что при переключении с параллельного соединения на последовательное сила тока в каждом проводнике увеличивается вдвое. В способе, представленном на рисунке 4, соединение проводников в любом случае остается последовательным и величина тока при переключении не изменяется.

Учитывая, что описанный опыт требует тщательной подготовки, а изготовленные надлежащим образом проводники трудно сохранять в целости, можно рекомендовать для этого опыта специальный самодельный прибор для проецирования на экран. Устройство прибора и все необходимые размеры показаны на рисунке 5. Прибор состоит из двух вертикальных планок. из органического стекла, между которыми параллельно расположены почти без натяжения две ленты из алюминиевой фольги. Прибор устанавливают на рейтере проекционного аппарата у самого конденсора и передвижением объектива добиваются получения на экране резкого изображения лент. Достаточно заметное притяжение и отталкивание получается при токе 1 - 2 А.

ОТКЛОНЕНИЕ ЭЛЕКТРОННОГО ПУЧКА

МАГНИТНЫМ ПОЛЕМ

Оборудование: 1) электроннолучевая трубка на подставке, 2) кенотронный выпрямитель, 3) катушка от универсального трансформатора на 120 В, 4) две отклоняющие катушки, 5) батарея аккумуляторов, 6) реостат на 40 Ом и 6 А, 7) выключатель демонстрационный, 8) магнит дугообразный, 9) провода соединительные.

Электроннолучевые трубки с магнитным управлением (фокусировкой и отклонением) широко применяются в телевидении для приема изображения. Такие трубки (кинескопы) несколько отличаются от трубок с электростатическим управлением по форме колбы, а главное - более простым устройством электронного прожектора. Фокусировка и отклонение осуществляются магнитными полями катушек, которые надеваются снаружи трубки на ее более узкую часть - горловину.

Сначала демонстрируют отклонение электронного пучка в магнитном поле постоянного магнита.

Для этого включают трубку и получают на экране достаточно яркое светящееся пятно. Затем подносят сбоку трубки дугообразный магнит и наблюдают смещение пятна. Изменяют направление магнитного поля и наблюдают отклонение пятна в противоположную сторону.

При этом полезно предварительно поставить перед учащимися задачу определить, пользуясь правилом левой руки, направление смещения пятна на экране, учитывая, что пучок представляет собой поток электронов.

П

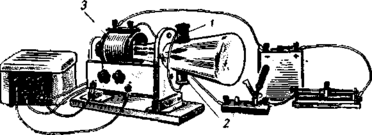

Рис. 6. Установка для демонстрации магнитного управления электронным пучком

осле этого демонстрируют смещение электронного пучка в магнитном поле отклоняющих катушек с током 1 и 2, которые закрепляют сбоку трубки под винтовые зажимы вертикально (или горизонтально) отклоняющих пластин, как показано на рисунке 6. Фокусирующая катушка 3 при этом отсутствует. Катушки соединяют между собой так, чтобы на концах, обращенных к трубке, образовались противоположные магнитные полюсы (соединяют конец обмотки одной катушки с концом другой или начало с началом). Подключают к катушкам аккумулятор через рубильник и реостат и наблюдают отклонение светящегося пятна на экране при включении тока в катушки.

Изменяя реостатом величину тока, показывают плавное смещение пятна по экрану. Затем меняют направление тока в катушках и демонстрируют отклонение пятна в противоположную сторону.

Заменяют аккумулятор магнитоэлектрической машиной и показывают образование светящейся линии на экране - результат колебательного движения электронного пучка в переменном магнитном поле отклоняющих катушек.

После этого переходят к демонстрации магнитной фокусировки электронного пучка при помощи катушки 3 от универсального трансформатора (рис. 6). Отклоняющие катушки снимают, чтобы они не отвлекали внимание. Для установки катушки вынимают трубку (при отключенном источнике питания) и на боковые панели освободившейся подставки помещают катушку. Снова вставляют трубку в подставку и к катушке присоединяют батарею аккумуляторов через выключатель и реостат.

Подключают кенотронный выпрямитель, и при помощи ручек «яркость» и «фокус» устанавливают на экране размытое (не сфокусированное), но достаточно яркое светящееся пятно. За тем замыкают выключатель и реостатом подбирают необходимую величину тока в катушке (0,4 - 0,5 А). Этим и заканчивается подготовка.

Демонстрацию опыта проводят в такой последовательности. Включают выпрямитель в сеть и наблюдают на экране трубки размытое пятно достаточных размеров.

После этого демонстрируют предварительную магнитную фокусировку путем перемещения катушки с током вдоль горловины трубки. На экране при этом наблюдают заметное изменение размеров пятна.

Затем показывают более точную фокусировку. Оставив катушку в том положении, в котором получалось пятно меньших размеров, изменяют реостатом величину тока в катушке. Наблюдают, как светящееся пятно постепенно сводится в небольшую светящуюся точку.

МОДЕЛЬ ДОМЕННОЙ СТРУКТУРЫ ФЕРРОМАГНЕТИКА

Оборудование: 1) модель строения ферромагнетика, 2) магнит постоянный прямой, 3) проекционный аппарат.

Д

Рис. 7. Модель строения магнита

ля объяснения доменной структуры ферромагнетика пользуются небольшим самодельным прибором (рис. 7). Он состоит из рамки с дном из органического стекла и установленными на нем двадцатью остриями. Острия расположены в четыре ряда на расстоянии примерно 15 мм друг от друга. На каждое острие насажен стальной намагниченный цилиндрик с одним закругленным торцом. "Сверху рамка закрыта стеклом, предохраняющим цилиндрики от соскакивания с острия.

С помощью приспособления для горизонтальной диапроекции прибор проецируют на экран и обращают внимание учащихся на случайную самопроизвольную ориентацию магнитиков в приборе. Наблюдаемая картина аналогична воображаемой картине расположения частиц в ферромагнетике.

На рисунке 8, а показан один из случаев возможного расположения цилиндриков. На нем можно заметить группы магнитиков с одинаковой ориентацией. Это вполне соответствует наличию областей самопроизвольного намагничивания (доменов) в ненамагниченном ферромагнетике.

П

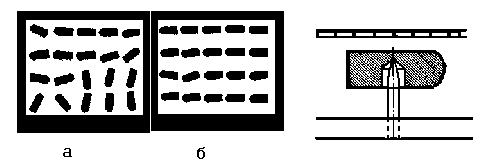

Рис 8. Проекция модели на экран: Рис 9. Способ установки

а – область самопроизвольного намагничивания; намагниченного цилиндрика.

б – состояние насыщения.

одводя с двух противоположных сторон модели разноименные полюсы прямых магнитов, заставляют цилиндрики повернуться закругленными концами в одну сторону. В этом случае на экране получится картина, изображающая магнитное насыщение (рис. 8, б).

Если двигать над прибором полюс магнита и этим способом привести магнитики в быстрое вращение, то они вновь образуют по-разному ориентированные группы. Подобно этому происходит размагничивание образца в переменном магнитном поле при ударах, при нагревании.

При выполнении этой модели главное внимание надо обратить на изготовление магнитиков. Их нарезают длиной по 12 мм из стальной проволоки диаметром 5 мм. В середине заготовленного цилиндрика сверлят глухое отверстие диаметром 2 мм, не доходя до конца на 1 - 1,5 мм (рис. 9). Чтобы вершина отверстия для иглы была более узкой, полезно сделать небольшую дополнительную сверловку тонким сверлом (0,5 - 0,8 мм).

Если изготовленный цилиндрик не уравновешивается в горизонтальном положении, более тяжелый конец подпиливают сверху или снизу (образовавшиеся плоскости на проекции не будут видны). После этого все цилиндрики закаливают и намагничивают при помощи электромагнита, собранного из деталей универсального трансформатора.

РАЗМАГНИЧИВАНИЕ СТАЛЬНОГО ОБРАЗЦА ПРИ НАГРЕВАНИИ

Оборудование: 1) магнит постоянный, 2) шуруп или гвоздь железный на нихромовой проволоке, 3) штатив универсальный, 4) горелка газовая, 5) осветитель для теневой проекции.

На универсальном штативе закрепляют сильный магнит и на тонкой нихромовой проволоке подвешивают небольшой железный шуруп или гвоздь, как показано на рисунке 10. Шуруп должен притягиваться полюсом магнита и удерживаться на рас стоянии 2 - 3 см от него, а проволока с подвешенным шурупом - образовывать угол 30° с вертикалью.

Затем подставляют газовую горелку так, чтобы шуруп попал в наиболее г орячую часть пламени и мог нагреться до ярко-красного каления. Когда температура шурупа достигнет точки Кюри (753°С), он потеряет свои ферромагнитные свойства, перестанет притягиваться и отпадает от магнита: проволока, на которой он подвешен, займет вертикальное положение.

Е

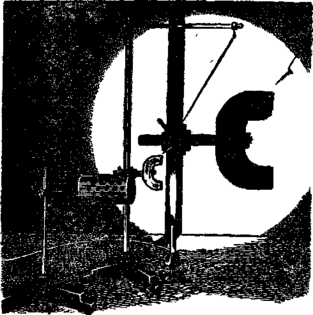

Рис. 10. Установка и ее теневая проекция

сли магнит достаточно силен, а проволочный подвес не слишком тяжел и отклонен на небольшой угол, то шуруп, отпадая, успевает слегка остыть и, как маятник, вновь возвращается и притягивается к магниту. Таким образом, опыт сам собой периодически повторяется. В дальнейшем будет полезно напомнить его учащимся как один из примеров релаксационных колебаний.

Обычно шуруп или гвоздь плохо виден учащимся. Поэтому приходится прибегать к теневой проекции. Приборы надо размещать так, чтобы вся установка в целом была учащимся видна непосредственно, а мелкие детали в увеличенном виде проецировались на экран.

Длина шурупа или гвоздя, подобранного для опыта, не должна превышать 10 - 12 мм, иначе трудно будет добиться одновременного сильного накаливания его по всей длине.

Проволоку для подвешивания надо брать не более 0,5 мм толщиной и лучше нихромовую (от нагревательной спирали), так как стальная или медная проволока быстро перегорает в пламени газовой горелки (при отсутствии газа можно воспользоваться паяльной лампой).

Для успешного проведения опыта нужен сильный постоянный магнит из специального сплава. Если такого магнита нет, его можно заменить электромагнитом.

М

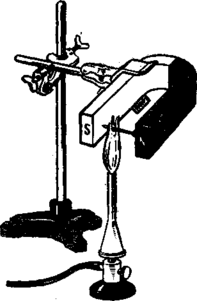

Рис. 11. Другая установка

ожно воспользоваться и обычным дугообразным магнитом, но в этом случае постановка опыта будет иной. В промежуток между полюсами такого магнита вводят железный гвоздь. Он тотчас будет притянут одним из полюсов и расположится вдоль линий магнитного поля (рис. 11). Если после этого нагреть гвоздь в пламени газовой горелки, то при надлежащей степени нагрева гвоздь опустится. Однако, как только пламя будет удалено, гвоздь снова поднимется и примет прежнее положение. Для улучшения видимости и в этом случае следует воспользоваться методом теневой проекции.

ЗАКЛЮЧЕНИЕ

В курсовой работе рассматривается методика и техника демонстрационных опытов, которые входят в курс изучения темы «Магнитное поле постоянного тока » (изучается в курсе физики 10-го класса), а также некоторые демонстрации из темы «Физика конденсированного состояния» (изучается в курсе физики 11-го класса).

А именно, рассматриваются следующие демонстрации:

Действие магнитного поля на ток;

Взаимодействие двух параллельных токов;

Отклонение электронного пучка магнитным полем;

Модель доменной структуры ферромагнетика;

Размагничивание стального образца при нагревании.

Автор не стремился везде и во всех деталях истолковывать физику демонстрируемых явлений и закономерностей. Эту задачу решают соответствующие курсы физики. В описаниях подробно раскрывается методика и техника эксперимента.

При описании демонстрационных опытов применялось учебное оборудование по физике, имеющееся в школах. В тех случаях, когда этого оборудования оказывалось недостаточно, приведены самодельные приборы и методы их изготовления.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. В. В. Жилко, А.В. Лавриненко, Л.Г. Маркович. Физика. Учебное пособие для 10 класса общеобразовательной школы с русским языком обучения. – Мн., «Народная асвета», 2001г.

2. А.А. Покровский. Демонстрационный эксперимент по физике. Том 2. – М. «Просвещение», 1972г.

3. Программы средней общеобразовательной школы. Физика. X-XI классы. – Мн., 2001 г.
