Лекція 28

Генерування та підсилення НВЧ. Підсилювач на тунельному діоді.

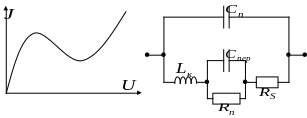

ВАХ тунельного діоду має від’ємну ділянку, де . Будь-який діод можна представити еквівалентною схемою:

В термінах цієї схеми буде (тут ми врахували опір переходу ). Звичайні значення . Підрахуємо загальний опір діоду . Знехтуємо паразитичною ємністю , тоді , тут введено позначення: , . У формулі - по модулю, тобто його від’ємність вже враховано. Графічний вигляд опору чи іншої комплексної величини, де параметром є частота, представляється годографом. Зобразимо його:

- це резонансна частота діода, вона відповідає чисто реактивному опору. - гранична частота, на якій опір перестає бути від’ємним.

Може бути картина, коли <0, тоді наступає самозбудження, оскільки тут резонанс і від’ємний опір. Щоб запобігти цьому, вводять стабілізуючі ланки для обмеження смугу частот від’ємного опору:

На резонансній частоті контуру опір всієї ланки ,а на всіх інших частотах: .Таким чином, маємо два паралельно з’єднані опори. Один з них , , тоді сумарний опір .

Т оді при буде , підсилення не буде. Тепер годограф буде мати інший вигляд, смуга буде на частотах .

Крім цих елементів, у схемі використовуються узгоджуючі трансформатори.

Коефіцієнт підсилення підсилювача на тунельному діоді . При цьому тут вхід та вихід не розв’язані, тому, по суті, коефіцієнт підсилення є коефіцієнтом відбиття. Такі підсилювачі нестійкі, нестабільні – параметрично залежать від навантаження.

Транзистор має розв’язані вхід та вихід (зв’язок порядку МОм). Тому зараз використовують саме транзистори.

Регенеративний підсилювач – це генератор в недозбудженому режимі.

Перевага транзисторів – триполюсна схема ( земля, вхід та вихід), хоча швидкодія гірша чим у діода.
