Лекція 22

Лінійний детектор, змішувач.

; . Якщо розписати квадратний член, то одержимо:

- постійний струм, тобто .

Принципова схема супергетеродинного приймача НВЧ – діапазону. Відгук пропорційний квадрату сигналу.

Розглянемо характеристики приймача:

1. Втрати перетворення: , бо існують втрати на дзеркальні канали, тощо. У діапазоні 40ГГц типове значення .

2. Шум-фактор (класичне визначення): .

Шум завжди підсилюється більше ніж сигнал, тому показує, у скільки разів шум підсилюється більше, ніж сигнал. , бо немає схем в яких . , де - шум, згенерований всередині.

Позначено - ми виносимо джерело струму за підсилювач. Погано в формулі те, що залежить від , тобто від оточуючого середовища. Домовились, що . Тоді для добрих приймачів: , де - еквівалентна температура входу (шуму) приймача. Тоді .

Знайдемо мінімальну потужність, яку приймає приймач - шум-фактор. Він показує, у скільки разів еквівалентні шуми більше, ніж зовнішні шуми.

Визначимо для змішувача:

- бо це пасивний прилад. Для наступної схеми можна записати:

з відки - врахуємо шуми подальших каскадів. В середньому .

Вт. , бо впевнений прийом при Р в 2 рази меншій, ніж максимальній.

Балансний змішувач.

Я кщо уявити, що у генератора є деякий контур, то при перекритті та може виникнути биття генератора з самим собою навіть при відсутності сигналу. Балансний змішувач бореться саме з цим – він знищує гармоніки гетеродина.

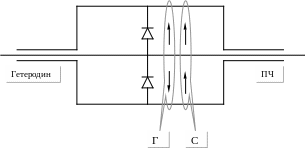

Розглянемо його схему:

ГГ – гармоніка гетеродина. На двох діодах сигнал має різні полярності. Струм проміжної частоти залежить від фази на діоді. Отже струм від гетеродина буде в один бік, і на котушці приймача перетвориться в нуль. Сигнал струму буде фіксуватися окремо.

Керування параметрами НВЧ за допомогою діодів.

1. - діод – використовується для керування амплітудою НВЧ.

Характеристики
