Рассмотрим процесс создания голограммы - голографического изображения какого-нибудь объемного объекта. В обычной черно-белой фотографии на фотоносителе фиксируется только интенсивность света, отражаемого объектом, и отсутствуют сведения о фазе приходящего на носитель светового луча. В отличие от обычной фотографии на голограмме записывается интерференционная картина, образованная наложением опорного светового луча и луча, отраженного от объекта. При этом на голограмме фиксируется информация как об амплитуде, так и о фазе световых волн, отраженных от объекта.

Стереоскопичность зрения человека. Т. е. способность воспринимать глубину пространства и оценивать относительное расположение предметов в пространстве, объясняется тем, что изображения расположенного в трехмерном пространстве рассматриваемого объемного объекта, поступающие на сетчатку правого и левого глаза, неодинаковы, так как получены с разных точек зрения, отстоящих друг от друга на расстояние между центрами зрачков. Сочетание этих двух изображений называется стереопарой. Существуют разные способы получения объемного восприятия стереопар. На основе воспроизведения на специальном экране стереопар, полученных при съемке кинокадров, было создано стереокино

В лазерных голографических установках используется одно из свойств лазерного луча - когерентность световых волн, т.е равенство фаз монохроматических волн Объект освещается сканирующим лазерным лучом Сканирование осуществляется с помощью отклоняющей системы, представляющей собой решетку вращающихся призматических полупрозрачных зеркал Когерентные линейно поляризованные в одной плоскости волны достигают разноудаленные части объекта в разных фазах .

Носитель освещается опорным когерентным светом; на него также направляются и отраженные волны. В зависимости от соотношения фаз опорных и отраженных световых волн происходит усиление в 4 раза (когда волны находятся в фазе) и ослабление в 4 раза (когда они в противофазе) интенсивности света, достигающего носитель. При других значениях разностей фаз получаются промежуточные значения интенсивности поступающего на носитель света. В результате на носителе образуются светлые, затемненные и темные пятна, складывающиеся в интерференционную картину, даже отдаленно не напоминающую объект и регистрируемую на рабочем слое носителя.

3. Голографические ЗУ двоичной информации.

При использовании голографии для хранения двоичной информации носителем является плоскость, называемая транспарантом, на которой двоичные данные фиксируются в виде темных и светлых участков. Плоскость транспаранта иначе называют формирователем страниц, поскольку на ней обычно размещается одна страница данных. В зависимости от используемого типа носителя на основе принципов голографии могут создаваться как постоянные, так и оперативные ЗУ. Структурная схема гологра-фического ПЗУ приведена на рис. 9.6 (электронная часть схемы ЗУ для простоты не показана). При считывании луч лазера с помощью быстродействующей отклоняющей системы попадает на одну из множества голограмм (на рисунке их девять), расположенных на носителе. Информация, записанная на голограмме, воспроизводится матрицей фотоэлементов. Обычно такая матрица составляется из интегральных полупроводниковых фоторезисторов по одному на каждый двоичный разряд информации.

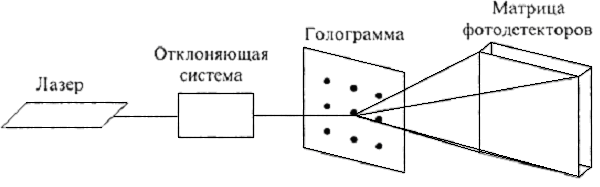

Рис. Структурная схема голаграфического ПЗУ в режиме считывания

Получение голограмм для ПЗУ производится в два этапа. Сначала изготавливается транспарант в виде прозрачной пластинки носителя, на которую наносится матрица световых пятен (на рис. их всего девять). Затем набор таких транспарантов используется на втором этапе - для записи голограмм. Голографическая запись производится по стандартной двулучевой схеме с пространственной частотой интерференционной картины 1000 - 1600 линий на 1 мм. Голограмма одновременно играет роль как носителя информации, так и оптической системы формирования изображения при считывании благодаря присущим ей дифракционным свойствам. Другое преимущество связано с тем, что для голографических ЗУ снижаются требования к пространственной точности записи данных по сравнению с оптическими ЗУ, в которых точность определяется допуском на расположение каждого элемента (бита) на носителе. Величина допуска должна составлять малую долю от размеров участка оптического носителя, соответствующего одному двоичному разряду. Что касается голографической записи, то здесь допуск должен составлять малую долю от размеров, соответствующих одному разряду не на носителе, а на плоскости считывания, где эти размеры на два-три порядка больше.

Важнейшим достоинством голографической записи является то, что информация, соответствующая каждому двоичному разряду данных, распределена по всей площади голограммы. Поэтому те или иные дефекты носителя, неравномерность освещения и даже значительные повреждения носителя не приводят к потере данных, а лишь ухудшают отношение сигнал/шум.

Для создания голографического ОЗУ необходимо иметь обратимый голографический носитель, который позволял бы производить неоднократные циклы записи-стирания. Для записи на халькогенидных пленках требуется та же мощность, что и для записи на пленках магнитооптических материалов, однако в первом случае отношение сигнал/шум при считывании существенно выше и, кроме того, не требуется использования поляризованного света. К сожалению, обратимые носители еще не достигли такого уровня характеристик, который позволил бы осуществить их широкое применение для создания голографических ОЗУ. Несмотря на эти сложности уже созданы образцы голографических ОЗУ: фирмой Energy Conversion Devices разработан метод обратимой записи и считывания информации на аморфных пленках систем германий - теллур и селен - теллур с помощью аргонно-криптонового лазера с энергией 10-8Дж. Достигнута плотность записи, на два порядка превышающая плотность записи информации на магнитном диске при возможности повторения нескольких тысяч циклов запись-считывание-стирание. Разрешающая способность, в зависимости от состава стекла, составляет до 500 линий на 1 мм.

Следует отметить такое важное для некоторых применений свойство голографической техники, как невозможность воспроизведения информации в случае, если не известна длина волны лазера, применявшегося при записи, что позволит надежно защитить информацию от несанкционированного доступа.

Литература.

1. . Ландсберг Г. С «Общий курс физики: оптика.» - М: «Наука.»,1976 г.

2. Дзюбенко А.Г. «Применение голографии в технике.» - М: «Знание»,1976 г.

3. Островский Ю.И. «Голография и ее применение.» - М: «Наука»,1976 г.

4. Пирожников Л. Б. «Что такое голография.» - М: «Московский рабочий»,1976 г.

5. Смородинский Я. А., Сороко Л. М. «Успехи голографии.(Интерференция, голография, когерентность.)» - М: «Знание»,1970 г.
