При освещении голограммы-линзы плоской волной возникают две сферические волны: сходящаяся и расходящаяся. Голографическая линза одновременно выполняет функции двух линз - выпуклой (положительной) и вогнутой (отрицательной). Направления распространения образованных сферических волн зависят от направления восстанавливающей плоской волны.

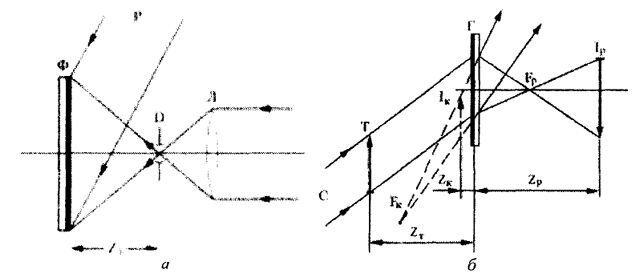

Схема получения голографической линзы приведена на рис. 8.10. С помощью линзы Л и микродиафрагмы Д создается точечный источник сферической волны. На заданном расстоянии zs от точечного источника устанавливают фотопластинку Ф, освещаемую также опорной плоской волной Р. Интерференционная картина регистрируется на фотопластине с последующей фотохимической обработкой, предусматривающей, как правило, отбеливание. В результате ДЭ полученной фазовой голограммы достаточно высока (до нескольких десятков процентов).
Рис. Схема получения голографической линзы (а) и построения изображения (б).
При построении изображения предмета Т, помещенного в восстанавливающий пучок С, возникают основное изображение Iр - действительное и вторичное Ik - мнимое. Если повернуть голограмму на 180°, то характер изображений изменится.
Голографическая линза - это оптический элемент с двумя фокусными расстояниями: для основного (fp) и сопряженного (fk) изображений. Положения двух изображений связаны формулой l/zp + l/zk = 2/zT.
Как видим, это выражение не зависит от положения источника сферической волны при получении и определяется только положением предмета Т относительно голографической линзы.
4.2. Голографические дифракционные решетки.
Наиболее распространенный вид ГОЭ - именно голографические дифракционные решетки (ДР), представляющие собой зарегистрированную на светочувствительном материале картину интерференции двух световых пучков. Параметры голографических решеток можно изменять в широком диапазоне с помощью схемы записи и формы поверхности, на которой регистрируется решетка.
Так, при изготовлении голографической решетки ей можно придавать любые фокусирующие свойства, например, получать плоские голограммы, аналогичные по своему действию вогнутой решетке, но лишенные астигматизма последней. Голографический метод позволяет формировать ДР с любым распределением эффективности по дифракционным порядкам. Для этой цели может быть использована оптическая схема пространственной фильтрации.
В случае падения на светочувствительный слой двух параллельных пучков под углами φ друг к другу расстояние между интерференционными полосами определяется как d = λ/2sin (φ/2). При увеличении угла φ и уменьшении длины волны λ расстояние между штрихами уменьшается. В пределе при φ→π d→λ/2. Есть сообщения о промышленном изготовлении ДР с пространственной частотой до 6000 линий/мм.
Преимущество голографического метода еще и в том, что решетки могут быть изготовлены весьма больших размеров (до 600 × 400 мм). Дифракционные решетки превосходят обычные, нарезанные механическим способом, по таким параметрам, как максимальная пространственная частота и размеры, отношение сигнал/шум, возможность коррекции аберрации и др.
На практике наиболее пригодны голографические ДР на БХЖ, что обусловлено свойствами последней (высокая ДЭ, низкие зернистость, потери и т.д.). Голографические ДР используют в лазерной технике. Будучи введены в лазерный резонатор, они служат хорошими селекторами длин волн излучения. Две скрещенные голографические ДР делят световой пучок на несколько равных по интенсивности пучков. Таким образом, могут быть созданы мультиплицирующие элементы (размножители) с эффективностью до 85%. Такие мультипликаторы обеспечивают любой шаг мультипликации от единиц до десятков миллиметров.
4.3. Голографические мультипликаторы.
Мультипликация (размножение) изображений занимает важное место в технологии производства интегральных схем для микроэлектроники. Мультиплицирование требуется при использовании группового метода изготовления изделий, в многоканальных системах обработки информации, а также в системах хранения и размножения информации и др.
Голографические мультипликаторы с пространственным разделением волнового фронта содержат растр голографических элементов, каждый из которых строит изображение предмета с полем, равным единичному изображению - одному модулю. В них разделение волнового фронта, распространяющегося от объекта, осуществляется входными зрачками этих элементов, причем в каждый зрачок попадает только часть волнового фронта. Каждый элемент растра - осевая голографическая линза, концентрические кольца которой образуются в результате интерференции сферического и плоского волновых фронтов. Растр голографических линз может быть получен последовательной записью голограмм одного и того же точечного источника, образованного высококачественным (образцовым) микрообъективом. Преимущества такого мультипликатора - идентичность элементов растра, высокая разрешающая способность (особенно в центре), простота получения больших полей изображений - определяются числом мультиплицирующих элементов.
Голографические мультипликаторы с угловым делением волнового фронта содержат голограмму, представляющую собой единый мультиплицирующий элемент и обеспечивающую формирование множества микроизображений за счет дифракции на структуре голограммы световой волны, распространяющейся от объекта. При этом каждое отдельное микроизображение строится волновым фронтом, образованным всей площадью голограммы. Эти мультипликаторы бывают дух типов: на голограммах Френеля и голограммах Фурье (рис).

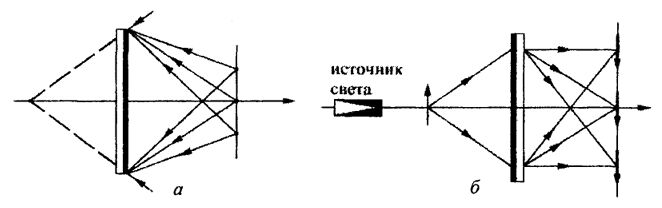

Рис. Изготовление и работа мультипликатора на голограмме Френеля.
При регистрации голограмм Френеля используют набор когерентных точечных источников и опорный источник. В результате их интерференции на фотопластинке получают голограмму точечных источников - мультиплицирующий элемент, представляющий собой набор внеосевых голографических линз, "вложенных" в одну апертуру.

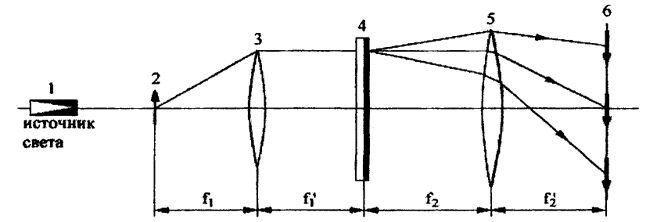

Рис. Работа голографического мультипликатора на голограмме Фурье.
Голографические мультипликаторы Фурье могут быть выполнены по схеме со сходящейся волной и по схеме с мультиплицирующим элементом в плоской волне. Вторая схема предпочтительнее, ее и рассмотрим (рис).
Образование изображения в системе может быть представлено как процесс двойной дифракции.
Первая дифракция происходит на объекте 2, освещаемом плоской монохроматической волной, образуемой когерентным источником света 1. Объект 2 расположен в передней фокальной плоскости объектива 3, который образует в своей задней фокальной плоскости 4 пространственный спектр объекта. В плоскости голограммы 4, которая одновременно является передней фокальной плоскостью второго объектива 5, находится мультиплицирующий элемент, представляющий собой голограмму набора точечных источников, число и расположение которых соответствуют желаемому числу и расположению размноженных изображений. В плоскости 4 имеем произведение двух спектров Фурье: объекта и набора точечных источников. Второй объектив 5 осуществляет также преобразование Фурье (обратное) объекта в своей фокальной плоскости. Поэтому в плоскости изображения 6 имеем, совокупность изображений исходного объекта, причем линейное увеличение системы γ и размер изображений определяются соотношением фокусов объективов системы γ = f2/f1.
В качестве мультиплицирующего элемента 4 могут быть использованы две скрещенные дифракционные решетки, обеспечивающие равенство интенсивности света, дифрагированного в нулевой и несколько боковых порядков.
4.4. Голографические компенсаторы.
Данный тип ГОЭ применяют для коррекции оптических изображений. Голографические компенсаторы позволяют реализовать метод коррекции изображений, основанный на использовании сопряженной волны, образующей действительное изображение объекта (рис.). При совмещении действительного изображения искажающего элемента с самим этим элементом происходит восстановление первоначальной формы световой волны и получается неискаженное изображение наблюдаемого объекта. Искажающим элементом может быть линза, рассеиватель типа матового стекла или турбулентная атмосфера.

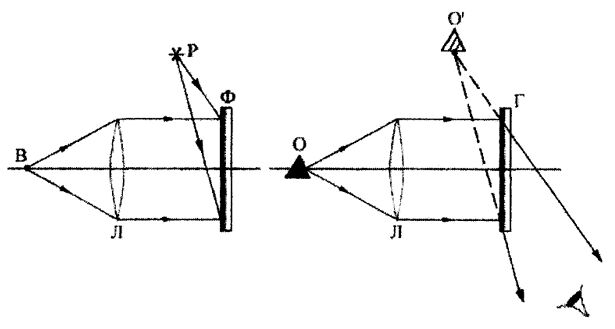

Рис.. Изготовление и работа голографического компенсатора.
Поясним суть метода на примере коррекции линзовых аберраций. На этапе изготовления голографического компенсатора на фотопленке Ф получают голограмму искажающего элемента -аберрационной линзы Л. При компенсации аберраций голограмму Г располагают по отношению к линзе в том же положении, как и при регистрации, и через нее наблюдают искаженное изображение объекта. Свет от объекта О дифрагирует на голограмме, и волна соответствующего порядка формирует свободное от аберраций изображение объекта! При освещении голограммы объектной волной от монохроматического источника В, искаженной линзой Л, восстановится изображение опорного источника Р. Если же объектная волна дополнительно искажена объектом, расположенным перед аберрационной линзой Л, то и в восстанавливающую волну вносятся такие же искажения и наблюдатель увидит изображение объекта.
Метод компенсирующей голограммы может быть использован для коррекции искажений, создаваемых не только аберрациями линзы, но и оптически неоднородной средой, разделяющей объект и приемную оптику (в том числе волоконно-оптическими жгутами).
Данный тип ГОЭ применяют для коррекции оптических изображений. Голографические компенсаторы позволяют реализовать метод коррекции изображений, основанный на использовании сопряженной волны, образующей действительное изображение объекта (рис.). При совмещении действительного изображения искажающего элемента с самим этим элементом происходит восстановление первоначальной формы световой волны и получается неискаженное изображение
наблюдаемого объекта. Искажающим элементом может быть линза, рассеиватель типа матового стекла или турбулентная атмосфера.
Рис. Изготовление и работа голографического компенсатора.
Поясним суть метода на примере коррекции линзовых аберраций. На этапе изготовления голографического компенсатора на фотопленке Ф получают голограмму искажающего элемента -аберрационной линзы Л. При компенсации аберраций голограмму Г располагают по отношению к линзе в том же положении, как и при регистрации, и через нее наблюдают искаженное изображение объекта. Свет от объекта О дифрагирует на голограмме, и волна соответствующего порядка формирует свободное от аберраций изображение объекта! При освещении голограммы объектной волной от монохроматического источника В, искаженной линзой Л, восстановится изображение опорного источника Р. Если же объектная волна дополнительно искажена объектом, расположенным перед аберрационной линзой Л, то и в восстанавливающую волну вносятся такие же искажения и наблюдатель увидит изображение объекта.
Метод компенсирующей голограммы может быть использован для коррекции искажений, создаваемых не только аберрациями линзы, но и оптически неоднородной средой, разделяющей объект и приемную оптику (в том числе волоконно-оптическими жгутами).
4.5 Голографический микроскоп.
Двухступенчатый метод голографии впервые позволил создать микроскоп, регистрирующий не только амплитуду, но и фазу световой волны, рассеянной объектом. Появление такого микроскопа открыло новые возможности исследования микрообъектов, недостижимые известными методами классической микроскопии.
В безлинзовом микроскопе достичь увеличения можно, применяя разные длины волн или разные радиусы кривизны на стадиях получения голограмм и восстановления волнового фронта.

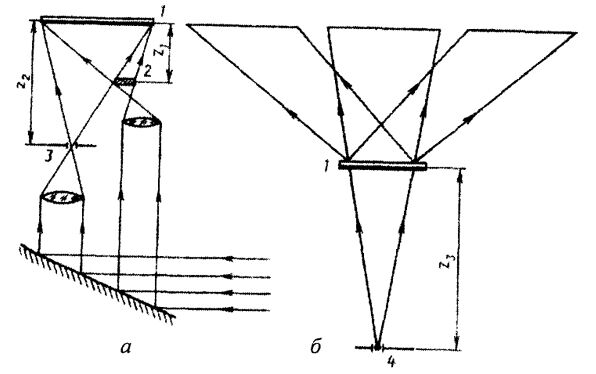

Схема голографического микроскопа с прямой голографической записью волновых фронтов приведена на рис. Объект 2 помещается в расходящийся лазерный пучок. Полученная дифракционная картина фиксируется вместе с когерентным фоном на фотопластинке на расстоянии z1 от объекта.
Рис. Запись и восстановление увеличенного изображения в голографическом микроскопе с прямой записью.
Увеличение восстановленного изображения определяется выражением
