Далее, в отсутствии слышимости и видимости у страхующего есть еще источник информации — страховочная веревка. По тому, как она двигается, можно сказать очень многое. При хорошей схоженности связки иногда по поведению веревки можно все понять без команд. Наблюдать за поведением веревки надо постоянно, не только когда уже ничего не слышно. Например — веревка движется равномерно и достаточно быстро — простой участок, лезется легко. Веревка остановилась — наверное, напарник делает точку. Веревка идет неровно и очень медленно — по-видимому, сложное место, надо обратить внимание на страховку — вдруг произойдет срыв. Подана резкая громкая команда, но непонятно какая — прижаться к скале (вдруг это была команда «камень») и приготовиться к рывку (вдруг команда была «держи»). И так далее. Главное в этой ситуации думать и представить себя на месте своего напарника.

По характеру удержания при срыве лидера страховка подразделяется на статическую и динамическую.

Статическая страховка
При статической страховке страхующий жестко зажимает веревку. При этом падение лидера гасится за счет эластичных свойств веревки. Надо представлять, какой величины рывок может быть в результате срыва. Мы уже говорили, что рывок зависит от фактора рывка, веса напарника и жесткости веревки. Подробнее на анализе этих факторов мы остановимся ниже. Если рывок в результате срыва будет небольшим, допустимо использовать статическую страховку. Ее приходится использовать и в тех случаях, когда протравливание веревки может привести к травмированию первого в результате падения его на полку или выступы. В этих случаях более жесткий рывок, естественно, предпочтительней падению на выступ или полку. Итак, при выборе метода страховки надо исходить из следующего.

• Надежность верхней точки
  Если связка работает на льду — проблем нет. Если скалы — смотря какие точки страховки сделаны (а это, в свою очередь зависит от фактуры скал и от опыта альпиниста). Если снег — только динамическая страховка!

• Свойства веревки
  Если веревка имеет сертификат UIAA , можно использовать статическую страховку (при благоприятных других обстоятельствах).

• Фактор рывка
  Это отношение глубины падения к длине выданной веревки. Фактор рывка непосредственно влияет на величину рывка. При этом надо знать, на какой веревке ты ходишь. Лучше ходить на импортных. Например, как мы уже рассматривали, на веревке «Beal» можно использовать статическую страховку при факторах рывка до 1. В принципе на веревке «Beal» можно вообще не использовать динамическую страховку, но надо знать, что в худшем случае рывок на веревку будет равен 700 кг, а на верхнюю точку — 1200 кг. Выдержит ли верхняя точка? Если сомнения есть — лучше протравить, если страховка осуществляется через анкера — смысла в протравливании никакого нет, только повышается опасность удариться о выступ или полку.

• Масса сорвавшегося
  Стандартный рывок UIAA рассчитан для веса 80 кг. Рывок пропорционален квадратному корню из веса человека (вместе с одеждой и снаряжением). Так, если вес в два раза больше, то величина рывка будет в 1.4 раза больше. Худейте перед выездом в горы — рывок в случае срыва будет меньше.

• Крутизна рельефа и наличие полок, выступов
  Как мы уже отмечали, способ страховки зависит и от рельефа. Если падение не приведет к травме, можно использовать динамическую страховку. Если можно удариться или склон не крутой, нужно использовать статическую страховку.

Динамическая страховка
Динамическая страховка используется для уменьшения рывка на веревку и, следовательно, на другие участки страховочной цепи. Самым слабым местом является верхняя точка страховки. Ранее используемые пеньковые веревки обрывались уже при факторе рывка К=0.25. При этом величина рывка была около 700 кг. Современные импортные веревки подразделяются на динамические и статические (их еще называют полудинамическими). Есть стандарты на один и другой тип веревок. Из российских веревок только калининградская динамическая веревка удовлетворяет тестам UIAA, остальные веревки следует считать статическими. Для статических веревок есть рекомендация не использовать их в условиях, когда фактор рывка выше 1. Допустимые усилия рывка для статических веревок возникают при факторе рывка К=0.3 (порядка 500 кг). Это соответствует следующей схеме расположения точек страховки: 3, 6, 9, 11, 13, 15, 18, 21, 25, 30, 35, 40, 47 метров от базы.

При такой схеме можно использовать статическую страховку (при этом на верхнюю точку будет приходиться нагрузка около 850 кг, а на базу — рывок 350 кг). Если точки расположены реже, нужно использовать динамическую страховку.

Как осуществляется динамическая страховка? Один из принципов динамической страховки, сформулированный еще в 30—40 годах, гласит — «the rope mast run» (веревка должна бежать).

Динамическая страховка подразделяется на мягкую и жесткую. При этом веревка протравливается с определенным усилием через тормозное устройство. Мягкая динамическая страховка — при усилии протравливания 200 кг, жесткая — 400 кг и выше. В первом случае рывок на сорвавшегося будет равен 300 кг, во втором — 600 кг. Соответственно нагрузки на верхний крюк 500 кг в первом случае и 1000 кг — во втором. Протравливать веревку легче всего через тормозные устройства.

Зависимость усилия протравливания для разных тормозных устройств

Сколько необходимо протравливать? Соотношение такое. Во сколько раз усилие протравливания больше веса человека, во столько же раз длина протравливания меньше глубины падения. Если человек весом 100 кг (вместе с одеждой и снаряжением) упал на глубину 10 м (5 м до последней точке, и столько же ниже), усилие протравливания 400 кг (усилие протравливания больше веса с в 4 раза), значит протравливать надо в 4 раза меньше — 2.5 м. Соответственно если усилие протравливания 200 кг, то протравливать нужно 5 м. Усилия, возникающие в различных участках страховочной цепи мы рассмотрим ниже.

Надо заметить, что с появлением современных веревок динамическая страховка стала использоваться реже. На скалолазных стендах и анкерных маршрутах ее уже не используют. Но в альпинизме ее надо уметь применять, а в отдельных случаях ее применение обязательно (например — на снежном склоне).

При динамической страховке нужно оставлять свободную веревку для протравливания. При протравливании веревки нужно следить не за длиной, а за величиной усилия протравливания. Запас свободной веревки для протравливания должен быть в пределах 10—100% от выданной (в зависимости от надежности точек страховки).

Страховка в горах

Срыв — описание процесса и возникающие при этом нагрузки

При срыве первого в связке он падает до точки страховки и далее на всю длину свободной веревки. При этом его потенциальная энергия переходит в кинетическую. Чем дальше он падает, тем более высокую скорость набирает. Когда свободная веревка кончается, веревка начинает растягиваться и поглощать кинетическую энергию человека. Сорвавшийся останавливается в тот момент, когда веревка поглотит всю его кинетическую энергию. В этот момент усилие в веревке достигаем максимума. Именно это усилие надо рассматривать для оценки значения рывка и воздействия его на верхнюю точку страховки и страхующего.

Кинетическая энергия гасится, также, трением в верхнем карабине и трением в тормозном устройстве.

В приложении, приведенном в конце работы, мы сделаем вывод формул, описывающей поведение альпинистской веревки при срыве первого в связке. А сейчас рассмотрим — какие силы возникают в различных элементах страховочной цепи при срыве ведущего.

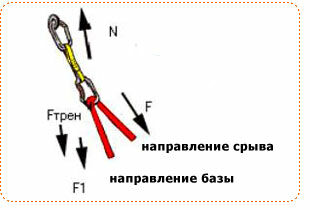

На рисунке изображена верхняя точка страховки, на которой произошло задержание сорвавшегося. Кинетическая энергия сорвавшегося альпиниста поглощается упругим растяжением веревки. При этом на сорвавшегося действует сила упругости F, эта же сила воздействует на карабин верхней точки страховки в направлении срыва.

В карабине на веревку действует сила трения Fтрен, которая препятствует движению веревки. Сила трения зависит от коэффициента трения и силы давления веревки на карабин. В том же направлении, что и сила трения, действует сила F1, которая удерживает сорвавшегося от дальнейшего падения. Удержание падающего человека возможно лишь при условии, когда F=F1+Fтрен. При этом веревка может двигаться в карабине с некоторой постоянной скоростью (вариант протравливания), либо останавливаться до момента полной остановки. Когда веревка останавливается, движение ее описывается гармоническими затухающими колебаниями (их уравнение без учета эффекта затухания приводится в приложении).

Сила трения, по оценкам фирм-производителей снаряжения, составляет около 34% от силы рывка F (т.е. это для условий новой веревки, нового карабина и при отсутствии грязи, воды и прочих факторов, увеличивающих силу трения). При этом сила F1 составляет 66% от силы F. Тогда на карабин будет воздействовать сила N=F1+F=1.66F. При наличии грязи, влаги, дефектов веревки или карабина сила трения может увеличиться, так что, реальная нагрузка на карабин (а поэтому и на точку страховки) составляет: F < N < 1.66F.

Итак, при срыве действуют следующие силы:

1. F — сила, действующая на сорвавшегося. Не более 1200 кг для динамической веревки.

2. N=F1+F — сила, действующая на точку страховки. Веревка проходит через карабин, поворачиваясь в противоположном направлении. F < N < 1.66F. Величина силы N — до 1800 кг.

3. F1 — сила, воздействующая на всю последующую страховочную цепь. При этом часть ее — это сила трения в остальных карабинах, трение веревки о выступы, скалы и т. п., трение в тормозном устройстве, через которое осуществляется страховка, трение о руки страхующего. Остальная часть силы F1, это сила упругости в веревке. Она равна и противоположна силе, с которой веревка зажата и удерживается на страховочной базе — Fбазы. 0 < F1 < 0.66F. Величина силы F1 — до 600 кг.

4. Fбазы — рывок на страховочной базе. Воспринимается или непосредственно страхующим или самой базой. 0 < Fбазы < F1. Величина силы Fбазы от 0 до 600 кг. При зависании на базе без промежуточных точек рывок на базу будет в пределах 1200—1800 кг в зависимости от способа страховки.

Нагрузки в веревке
На веревку может воздействовать статическое или динамическое воздействие.

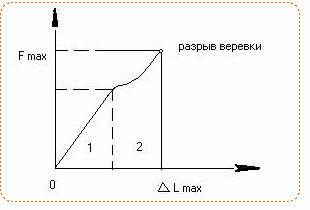

Статическое воздействие — воздействие постоянной силы (например — груз, подвешенный за веревку). При этом веревка растягивается и в ней возникает сила упругости, равная и направленная противоположно приложенной силе. При слабых воздействиях выполняется закон Гука — при этом сила упругости пропорциональна величине деформации веревки (область 1). F=α·(L/Lo).

К оэффициент пропорциональности α называют коэффициент жесткости веревки. При некоторых усилиях зависимость силы от деформации становится нелинейной (область 2). Наконец при увеличении силы наступает такое значение Fmax (которому соответствует Lmax, когда наступает разрыв веревки.

Область пропорциональной зависимости силы от деформации характерна тем, что при снятии внешней нагрузки веревка возвращается в точно такое же состояние, в котором она находилась до нагрузки и ее свойства не меняются (т.е. не меняется ее прочность, эластичные свойства и прочее). Веревка может многократно использоваться в таком режиме.

Нагрузки, при которых зависимость силы от удлинения становятся нелинейными, деформируют веревку таким образом, что при их снятии она не возвращается в исходное состояние, при этом в ней возникают необратимые изменения и ее свойства меняются (всегда в худшую сторону). Ее жесткость при этом увеличивается, ухудшаются эластичные свойства. Эксплуатация веревки при таких условиях приводят к преждевременному износу.

Критерием качества динамической веревки является тест UIAA. Современные динамические веревки могут выдерживать 8—20 подобных рывков. Можно сказать, что для таких веревок подобный рывок находится в области пропорциональной зависимости силы от удлинения (конечно, в пределах того количества таких рывков, которое указано фирмой-изготовителем).

Динамическое воздействие — воздействие силы, меняющейся во времени, или воздействие движущегося предмета (груза). Например — человек, падающий под действием силы тяжести. При этом он движется с ускорением g=9.8 м/сек² и скорость его увеличивается пропорционально времени падения. Когда говорят что, зависая на веревке человек, испытывает на себе рывок, это означает, что вся кинетическая энергия человека переходит в энергию деформации веревки и на человека действует сила упругости со стороны веревки.

В приложении сделан расчет величины рывка, получено следующее выражение:
