Оснащение промысловых судов орудиями лова и соответствующими устройствами зависит от типа судна и метода лова рыбы. В морском рыболовном промысле основными методами являются лов рыбы при помощи донного трала и дрифтерной сети. Наряду с этим определенные сорта рыбы ловят посредством ставной мелководной сети, крючковой снасти, на свет и с помощью электрического тока.
Донные тралы используют на рыболовных ботах, траулерах с бортовым и кормовым тралением, а также на судах для лова и переработки рыбы. Они служат для лова красного окуня, наваги, сельди и других сортов рыбы. Донные тралы, изготовляемые преимущественно из химических волокон, имеют форму воронки. Эти тралы буксируют при помощи ваеров длиной 200—2000 м (стальных проволочных тросов диаметром 11—28 мм). Различают донные и пелагические тралы, т. е. тралы, которые можно буксировать на определенных глубинах.

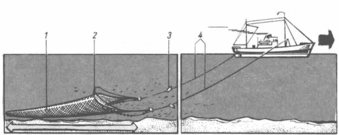

Лов при помощи донного трала.
1 — куток; 2 — верхняя распорная доска; 3 — распорная доска; 4 — ваеры.
Раскрытие выброшенных за борт тралов происходит во время буксировки. Если донный трал буксируется судном, то раскрытие происходит в горизонтальном направлении за счет приделанных к ваерам траловых досок, представляющих собой плоские деревянные доски прямоугольной или овальной формы длиной 1 — 3 м и шириной 0,5—2 м в зависимости от размера сети. Эти траловые доски расположены под углом от 30 до 40° относительно направления буксировки; под влиянием гидродинамических сил они растягивают створки сети. Раскрытие в вертикальном направлении осуществляется с помощью кухтылей, размещенных в верхней подборе (верхняя сторона устья сети), и соответствующих грузов, находящихся на нижней подборе (грунтроп). У донных тралов, буксируемых двумя судами, раскрытие происходит за счет тяги судов, кухтылей и грузов, расположенных соответственно в верхней и нижней подборах сети.
Лов дрифтерной сетью.
1 - буйки (кухтыли); 2 — верхняя подбора с поплавками; 3— нижняя подбора с грузиками.
Дрифтерные сети используют главным образом на логгерах для ловли сельди, скумбрии и лосося. Они изготовляются из хлопка или химического (полиамидного) волокна. Их длина может быть от 20 до 70 м, а высота от 5 до 15 м. Такие сети, связанные в количестве до 120 шт., образуют так называемый дрифтерный порядок, длина которого может достигать 3500 м. На верхней подборе (верхней кромке) сетей расположены плавучести (пробки), а на нижней — грузы, если вожак находится в верхнем положении. При другом его расположении достаточно утяжеления только за счет вожака. Если косяки рыб встречают на своем пути такие вертикальные прямоугольные сетевые порядки, рыбы головами входят в ячейки сетей. Испытывая давление на горло, рыбы расставляют жабры и при движении назад застревают в ячейках сети (пассивное рыболовство).
Ставные мелководные сети применяют преимущественно на сейнерах для лова пелагических косяков рыбы — сельди, сардины, анчоуса, тунца и макрели. Ставная мелководная сеть представляет собой сетевой порядок длиной 200—600 м и высотой 20—100 м. Сети изготовляют из хлопка или полиамидных сетевых нитей. На верхкей кромке (верхней подборе) сети расположены плавучести, а на нижней — грузы, а также поводцы с петлями-огонами для соединения сетей. На боковых подборах сетевого порядка также укреплены огоны для боковых поводцов. Обнаруженный косяк рыбы при помощи сейнерной лодки или второго сейнера окружают кольцеобразно выложенным сетевым порядком, который затем замыкается боковыми поводцами. Рыба оказывается в сетевом мешке, который подтягивается к рыболовному судну. За счет широкой приемки сети на борт рыба, пойманная в заборной части ставной мелководной сети, подается на судно с помощью сачков или рыбонасосов.
Лов рыбы на свет. Электролов рыбы
Лов рыбы на свет
1 — источник света;
2 — коническая сеть.
Электролов рыбы.
1 — электрод;
2 — рыбонасосы.
Лов на свет используется для сортов рыб, которых привлекает свет, таких как балтийская килька, ставрида и сайра. Конические сети диаметром 3—4 м и длиной около 4 м снабжаются подводной лампой мощностью 1000 Вт. Лов производится в темноте. Лампу включают на 1—2 мин, чтобы привлечь рыбу, затем коническая сеть с относительно большой скоростью поднимается. Вместо конических сетей применяют также рыбонасосы.
Электролов рыбы основан, с одной стороны, на том, что сильные импульсы тока убивают рыбу. Этот метод распространен в китобойном промысле и при лове больших рыб крючковой снастью. С другой стороны, рыба под воздействием полей постоянного тока при наступающем оглушении направляется от катода (отрицательного полюса) к аноду (положительному полюсу). Это явление используется на промысловых судах с рыбонасосами. В качестве положительного полюса здесь служат всасывающее отверстие насосного трубопровода или расположенные позади стальные листы, а в качестве отрицательного полюса — стальные листы, находящиеся спереди на определенном расстоянии. Рыба, оглушенная электрическим током, плывет в сторону всасывающего отверстия и откачивается насосом. Поля переменного тока в рыболовстве не применяют, так как они отпугивают рыбу.
Крючковая снасть используется для лова тунца, угря, семги, трески, скумбрии и палтуса. Различают два вида рыболовной снасти — общеизвестные «удочки», состоящие из удилища (прутка) и лески с одним или несколькими крючками, и донные крючковые снасти (ланглини). Последние представляют собой тонкую леску, на которой на расстоянии от 1 до 2 м закреплены короткие лески с рыболовными крючками. Длина лесок составляет от 1 до 2 м, длина ланглиней — 5000 м и более. На рыболовные крючки в качестве приманки насаживают мелкую рыбу, куски крупных рыб, блесну или рыбу из пластмассы. Ланглини выполняют как в виде донной крючковой снасти с грузилами и плавучестями для лова угря, так и в виде поверхностной крючковой снасти с плавучестями для лова лосося и тунца.
Тип и размеры промыслового устройства траулеров зависят от метода лова, рыболовных снастей и типа судна. Кроме установок для переработки, консервирования и хранения улова рыболовные суда должны быть оснащены устройствами для вымета и приемки на борт сети. К ним относятся подъемные механизмы для вымета за борт и приемки на борт более или менее наполненной сети, а также лебедки для стравливания и подтягивания к борту ваеров рыболовного трала, крыльев сети и кутка.
Лов рыбы при помощи донных тралов осуществляется с борта или с кормы судна. У траулеров бортового траления на главной палубе перед мостиком стоит траловая лебедка. От ее канатных барабанов ваеры проходят мимо люков рыбных трюмов к расположенным около фок-мачты центральным роульсам (блокам с перпендикулярной осью вращения); при этом через направляющие роульсы ваер левого борта подводится к носовой траловой дуге, а ваер правого борта — к кормовой. Оба ваера выводятся затем за борт через подвесные вращающиеся блоки траловых дуг. Носовая траловая дуга находится в нос от фок-мачты на расстоянии около 2 м от нее; расстояние между обеими траловыми дугами составляет 25—30 м. Верхняя часть траловой дуги расположена на высоте 3 м от палубы. Закрепленные на палубе траловые дуги дополнительно подкрепляются распорками из круглой стали, причем распорки проходят от верхней части траловой дуги к мачте или к надстройке.
На фок-мачте помещаются либо гинь-тали грузоподъемностью около 50 кН и носовая грузовая стрела (патент) грузоподъемностью от 10 до 20 кН, либо блок талей и стрела грузоподъемностью 30 кН. Расположенная на палубной надстройке в районе кормовой траловой дуги грузовая стрела траулера имеет грузоподъемность 20—3.0 кН. Гинь-тали служат для подъема на борт кутка с уловом, причем ходовой конец заводится на турачку траловой лебедки. Как гинь-тали, так и другие подъемные механизмы служат для работы с донным тралом и его частями.

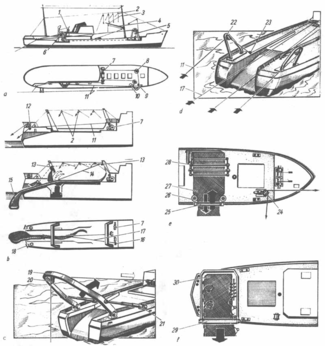

Промысловые устройства:
а — траулера бортового траления с донным тралом; b — траулера кормового траления с донным тралом; с — траулера кормового траления с качающейся дугой; d — траулера кормового траления с траловой дугой; е — логгера с дрифтерной сетью; f — сейнера со ставной мелководной сетью.
1 — кормовая грузовая стрела; 2 — блоки на штаг-кариаке; 3 — гинь-тали; 4 — носовая грузовая стрела; 5 — носовая тралевая дуга; 6 — кормовая траловая дуга; 7 — траловая лебедка; 8 — центральный роульс; 9 — коренной ролик траловой дуги; 10 — бортовой роульс; 11 — ваеры; 12 — кормовой бортовой ваерный ролик; 13 — подвесной блок; 14 — оттяжка; 15 — куток; 16 — барабан для вытяжного троса; 17 — вытяжной трос; 18 — распорная (траловая) доска; 19 — качающаяся траловая дуга; 20 — подвесной блок траловой дуги; 21 — гидравлический цилиндр— 22 — траловая дуга донного трала; 23 — подвесной направляющий ролик; 24 — шпиль дрифтерной сети; 25 — бортовой рог дрифтерной сети; 26 — сетевыборочная машина; 27 — дрифтерная сеть; 28 — сететрясная машина; 29 — рол; 30 — мелководная ставная сеть.
Над люками рыбных трюмов на штаг-карнаке расположены грузовые блоки грузоподъемностью до 5 кН. При использовании других способов работы с тралами эти грузовые блоки не нужны. Штаг-карнак помещается между фок-мачтой и бизань-мачтой. При отсутствии бизань-мачты штаг-карнак, служащий также для сушки сети, крепится к дымовой трубе.
У траулеров кормового траления донный трал выметывается, буксируется и принимается на судно через кормовой слип. Поэтому траловая лебедка находится либо позади мостика, который тянется обычно от одного борта до другого, либо на самом мостике. Часто вместо большой лебедки с двумя канатными барабанами и двумя турачками устанавливают две раздельные однобарабанные траловые лебедки и шпили или вспомогательные лебедки. Управление этими лебедками и шпилями осуществляется с центрального поста управления, расположенного на кормовой палубной надстройке. Если судно не оборудовано траловой дугой для донного трала или качающейся траловой дугой, то блоки траловой дуги для ваеров устанавливают на опоре, находящейся над слипом, или на мостике над слипом. При помощи шпилей или турачек траловой лебедки и вытяжных концов (стальных тросов с крючками) донный трал поэтапно через слип втаскивается на рабочую палубу, длина которой меньше длины самой сети. Для выполнения опасных и тяжелых работ на турачках часто предусматриваются две вспомогательные лебедки для вытяжных концов. В качестве подъемных механизмов при работе с сетью перед порталом устанавливают колонны с гинями или двуногие мачты со стрелами грузоподъемностью 30—60 кН. При наличии качающейся траловой дуги с гидравлическим приводом колонны с гинями или двуногие мачты не требуются. При выметывании сети качающаяся траловая дуга поворачивается назад, и сетевой куток стравливается через подвесной ваерный блок траловой дуги так, чтобы остаток сети и ее части скользили по кормовому слипу. Выборка кутка осуществляется посредством качающейся траловой дуги, повернутой в корму; затем траловая дуга с помощью подвешенного кутка поворачивается вперед.
Промысловое устройство судов бортового траления похоже на устройство траулеров бортового траления, а промысловое устройство судов кормового траления почти аналогично промысловому устройству траулеров кормового траления. Если судно для лова и переработки рыбы имеет оборудование, позволяющее использовать различные методы лова, то промысловое устройство такого судна будет большим, сложным и более тяжелым, соответствующим большим сетям.
Дрифтерную сеть применяют на логгерах для лова сельди. Промысловое устройство логгера, оборудованного только дрифтерной сетью, находится на палубе в носовой части судна и состоит в основном из тралового шпиля, направляющих ролов и сетеподъемного механизма, а также магазина для буев. Вожак обычно проходит от тралового шпиля через носовой клюз. Постановка дрифтерной сети происходит через направляющий рол. Выборка вожака идет от клюза через ролик киповой планки траловым шпилем, а сеть подтягивается сетеподъемным механизмом через направляющие ролы. В процессе подтягивания рыба вытряхивается из сети. Так как обычные логгеры можно использовать только в сезон, то для увеличения рентабельности их часто оснащают как дрифтерной сетью, так и донным тралом. Дополнительное оборудование для лова рыбы при помощи донного трала похоже на оснащение траулера бортового траления.
Ставную мелководную сеть применяют на сейнерах, работающих попарно или с моторной сейнерной лодкой. Промысловое устройство сейнеров находится в кормовой части судна. Характерными частями устройства являются вращающаяся площадка или решетка для сети, а также мачта-однодревка позади надстройки для выборки сети при помощи грузовых талей и шпиля.
Крючковая рыболовная снасть используется на судах типа яхт длиной от 20 до 50 м, например на судах для лова тунца в Тихом океане. Лов Происходит с кормы или кормовых платформ. Суда для лова рыбы донной крючковой снастью оснащаются одной траловой лебедкой или одним траловым шпилем. Сила тяги составляет 0,3—0,5 кН, скорость выборки — 0,5—0,7 м/с. Суда для лова рыбы крючковой снастью могут дополнительно иметь рыболовные сети.
