Тема: Технічне обслуговування рульового керування автомобілів КамАЗ
Зміст
1. Загальні відомості
2. Будова рульового керування автомобілів камаз
2.1 Кутовий редуктор
2.2 Рульовий механізм із вбудованим гідропідсилювачем
3. Технічне обслуговування і регулювання
Список використаної літератури
1. Загальні відомості
Рульове керування - сукупність механізмів автомобіля, що забезпечують його рух у заданому напрямку.
Рульове керування складається з рульового колеса, сполученого валом з рульовим механізмом, і рульового приводу. На автомобілях-тягачах у рульове керування включений підсилювач.
Рульовий механізм забезпечує повертання керованих коліс з невеликим зусиллям на рульовому колесі.
Рульові механізми залежно від типу рульової передачі бувають: черв'ячні; гвинтові; шестеренчасті.
У черв'ячному рульовому механізмі (з передачею типу черв 'як - ролик) за ведучу ланку править черв'як, який закріплено на рульовому валу, а ролик установлено на роликовому підшипнику на одному валу із сошкою. Щоб у разі великого кута повороту черв'яка зчеплення було повним, нарізку черв'яка виконують за дугою кола - глобоїду. Такий черв'як називають глобоїдним.
У гвинтовому рульовому механізмі обертання гвинта, зв'язаного з рульовим валом, передається гайці, яка закінчується рейкою, зчепленою із зубчастим сектором. Сектор установлено на одному валу із сошкою. Такий рульовий механізм утворений рульовою передачею типу гвинт - гайка - сектор. У шестерінчастих рульових механізмах рульова передача утворюється циліндричними або конічними шестернями. До них належить також передача типу шестірня - рейка, в якій циліндрична шестірня зв'язана з рульовим валом, а рейка, зчеплена із зубцями шестірні, править за поперечну тягу.
Рейкові передачі й передачі типу черв'як - ролик як такі, що забезпечують порівняно невелике передаточне число, застосовують переважно на автомобілях невеликої вантажопідйомності. Для автомобілів-тягачів використовують рульові передачі типу черв'як - сектор і гвинт - гайка - сектор, обладнані або вмонтованими в механізм підсилювачами, або підсилювачами, винесеними в рульовий привід.
Рульовий привод разом із рульовим механізмом передає керуюче зусилля від водія безпосередньо до коліс і забезпечує цим поворот керованих коліс на заданий кут.
Рульовим приводом називають систему тяг і важелів, що здійснює в сукупності з рульовим механізмом поворот автомобіля.
Один із поворотних важелів, найчастіше лівий 4, зв'язаний із рульовим механізмом через подовжню тягу 6, Отже, коли приводиться в дію рульовий механізм, подовжня тяга, переміщуючись уперед або назад, здійснює повертання обох коліс на різні кути відповідно до схеми повороту.

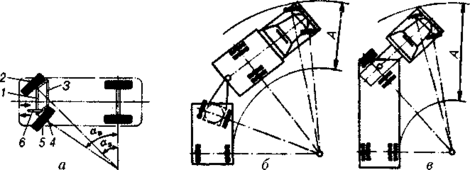

Рис.1.1 Схема повороту автомобіля (а), автопоїзда в складі тягача з причепом (б) та тягача з напівпричепом (в): 1 - балка; 2,4 - відповідно правий та лівий поворотні важелі; 3,6 - відповідно поперечна й подовжня тяги; 5 - поворотна цапфа; А - ширина смуги руху
Розташування й взаємодію деталей рульового керування, що не має підсилювача, можна розглянути на спрощеній схемі рис.2. Тут рульовий механізм складається з рульового колеса З, рульового вала 2 та рульового механізму 1, утвореної зчепленням черв'ячної шестірні (черв'яка) із зубчастим сектором, на вал якого кріпиться сошка 9 рульового приводу. Сошка та решта деталей рульового керування - подовжня тяга 8, поворотний важіль 7, поворотні важелі 5 лівої та правої поворотних цапф, поперечна тяга 6 - складають рульовий привод.

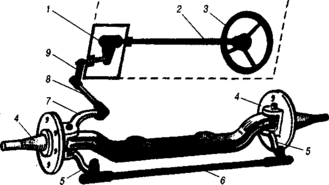

Рис.1.2 Схема рульового керування: 1 - рульовий механізм; 2 - рульовий вал; 3 - рульове колесо; 4 - поворотна цапфа; 5 - поворотні важелі лівої та правої поворотних цапф; 6 - поперечна тяга; 1 - поворотний важіль; 8 - поздовжня тяга; 9 - сошка рульового привода
Керовані колеса повертаються, коли обертається рульове колесо 3, яке через вал 2 передає обертання рульовому механізму 1. При цьому черв'як передачі, що перебуває в зачепленні з сектором, починає переміщувати сектор угору або вниз по своїй нарізці. Вал сектора починає обертатися й відхиляє сошку 9, яку верхнім кінцем насаджено на ту частину вала сектора, що виступає. Відхилення сошки передається подовжній тязі 8, що переміщується вздовж своєї осі. Подовжня тяга 8 зв'язана через верхній важіль 7 із поворотною цапфою 4, тому її переміщення спричинює повертання лівої поворотної цапфи. Від неї зусилля повертання через нижні важелі 5 і поперечну тягу 6 передається правій цапфі. Таким чином обидва колеса повертаються. Керовані колеса повертаються рульовим керуванням на обмежений кут, що дорівнює 28-35°. Обмеження вводиться для того, щоб під час повертання виключити зачіпання колесами деталей підвіски або кузова автомобіля.
Конструкція рульового керування визначається типом підвіски керованих коліс: при залежній підвісці передніх коліс зберігається схема рульового керування, наведена на рис.2.
2. Будова рульового керування автомобілів камаз
Рульове керування автомобіля (рис.2.1) оснащено гідропідсилювачем 12, об'єднаним в одному агрегаті з рульовим механізмом, клапаном 1 керування гідропідсилювачем і кутовим редуктором 13.
Гідропідсилювач рульового керування зменшує зусилля, яке необхідно прикласти до рульового колеса для повороту передніх коліс, пом'якшує удари, що передаються від нерівностей дороги, а також підвищує безпеку руху, дозволяючи зберегти контроль за напрямом руху автомобіля у разі розриву шини переднього колеса.
Колонка рульового керування 4 прикріплена у верхній частині до кронштейна, встановленого на внутрішній панелі кабіни, в нижній частині - до фланця на підлозі кабіни. Колонка сполучена з рульовим механізмом карданним валом.
Карданний вал 3 оснащений двома шарнірами на голчастих підшипниках, в які при збиранні закладається масло Літол-24.
В експлуатації підшипники не потребують поповнення масла.
Потраплянню бруду і вологи в шарнірне з'єднання запобігають гумові кільця.
Рис.2.2 Рульове керування автомобіля КамАЗ:
1 - клапан керування гідропідсилювачем; 2 - радіатор; 3 - карданний вал; 4 - колонка; 5 - рульове колесо; 6 - бачок гідросистеми; 7 - насос гідро-підсилювача; 8 - трубопровід високого тиску; 9 - трубопровід низького тиску; 10 - сошка; 11 - подовжня тяга; 12 - гідропідсилювач з рульовим механізмом; 13 - кутовий редуктор
2.1 Кутовий редуктор
Кутовий редуктор (рис.2.3) з двома конічними шестернями передає обертання від карданного вала на гвинт рульового механізму. Ведуча шестірня 1 кутового редуктора виконана разом з валом і встановлена в корпусі 4 на кулькових підшипниках.
Кулькові підшипники напресовані на вал шестірні і утримуються від осьового переміщення гайкою 16. Для запобігання мимовільного відкручування буртик гайки втиснутий у паз на валу шестірні.
Ведена шестірня 11 обертається в двох кулькових підшипниках 10, посаджених на хвостовик шестірні з натягом. Від подовжніх переміщень ведена шестірня утримується стопорним кільцем 9 і упорною кришкою 12. Зачеплення конічних шестерень регулюють прокладками 6, встановленими між корпусами ведучої шестірні і кутового редуктора.
Рис.2.3 Кутовий редуктор:
1 - ведуча шестірня; 2 - манжета; 3 - кришка корпусу; 4 - корпус ведучої шестірні; 5, 7 і 10 - кулькові підшипники; 6 - регулювальні прокладки; 8, 15 і 19 - ущільнювальні кільця; 9 - стопорне кільце; 11 - ведена шестірня; 12 - упорна кришка; 13 - корпус редуктора; 14 - розпірна втулка; 16 - гайка кріплення підшипників; 17 - шайба; 18 - упорне кільце; 20 - захисна кришка
2.2 Рульовий механізм із вбудованим гідропідсилювачем
Рульовий механізм з вбудованим гідропідсилювачем (рис.2.4) прикріплений до переднього кронштейна передньої лівої ресори. Кронштейн, у свою чергу закріплений на рамі автомобіля.
Картер 14 рульового механізму, в якому переміщується поршень-рейка, служить одночасно робочим циліндром гідропідсилювача.
Гвинт 17 рульового механізму має шліфовану гвинтову канавку. В гайці 18 прошліфована така ж канавка і просвердлено два отвори. Отвори з'єднуються косим пазом, вифрезеруваним на зовнішній поверхні гайки.
Два однакові жолоби 19 напівкруглого перетину встановлені в згадані отвори і паз, утворюють обвідний канал, по якому кульки 20, викочуючись з гвинтового каналу, утвореного нарізками гвинта і гайки, знов потрапляють у нього.
Гвинтова канавка на гвинті в її середній зоні виконана так, що тут між гвинтом, гайкою і кульками утворюється невеликий натяг. Це необхідно для забезпечення беззазорного сполучення деталей у цій зоні.
Оскільки глибина канавки на гвинті від середини до кінців дещо збільшується, при переміщенні гайки в сполученні гвинта і гайки з'являється невеликий зазор. Така конструкція забезпечує велику довговічність пари гвинт-гайка і покращує стабілізацію руху автомобіля. Крім того, ослаблення посадки кулькової гайки на гвинті до країв його гвинтової канавки полегшує підбір кульок і збирання кулько-гвинтової пари.
Гайку після складання з гвинтом і кульками встановлюють у поршень-рейку 15 і фіксують двома установлювальними гвинтами 9, які закернюють у кільцеву проточку, виконану на поршень-рейці. Остання зачіплюється із зубчастим сектором вала 10 сошки, який обертається в бронзовій втулці картера і кришці 27.
Товщина зубів сектора вала сошки змінна за довжиною, що дозволяє змінювати зазор у зчепленні переміщенням регулювального гвинта 25, укрученого в бічну кришку. Головка регулювального гвинта, яка спирається на упорну шайбу ЗО, входить у гніздо вала сошки. Осьове переміщення регулювального гвинта у валі сошки, рівне 0,02-0,08 мм, забезпечується підбором регулювальної шайби 29 відповідної товщини.
Рис.2.4 Рульовий механізм із вбудованим гідропідсилювачем:
1 - передня кришка; 2 - клапан керування гідропідсилювачем; 3, 28 - стопорні кільця; 4 - плаваюча втулка; 5,7 - ущільнювальні кільця; 6,8 - розпірні кільця; 9 - установлювальний гвинт; 10 - вал сошки; 11 - перепускний клапан; 12 - захисний ковпачок; 13 - задня кришка; 14 - картер рульового механізму; 15 - поршень-рейка; 16 - зливна магнітна пробка; 17 - гвинт; 18 - кулькова гайка; 19 - жолоб; 20 - кулька; 21 - кутовий редуктор; 22 - упорний роликопідшипник; 23 - пружинна шайба; 24, 26 - гайки; 25 - регулювальний гвинт; 27 - бічна кришка; 29 - регулювальна шайба; 30 - упорна шайба
Деталі 25,29, 30 утримуються в гнізді вала сошки стопорним кільцем 28. Середня западина між зубами рейки, що входять у зчеплення з середнім зубом зубчастого сектора вала сошки, виконана дещо меншої ширини, ніж інші. Це необхідно для запобігання заклинювання механізму при повороті вала сошки. На частині гвинта рульового механізму, розташованій у порожнині корпусу кутового редуктора, нарізані шліци, якими гвинт сполучається з веденою шестірнею кутової передачі.
Клапан керування гідропідсилювачем рульового керування (рис.2.5) кріпиться до корпусу кутового редуктора за допомогою болта і чотирьох шпильок. Корпус 9 клапана має виконані з великою точністю центральний отвір і шість (три наскрізних і три глухих) розташованих навкруг нього менших отворів. Золотник 7 клапана керування розміщений в центральному отворі, а упорні підшипники 22 (див. рис.2.4) закріплені на гвинті гайкою 24, буртик якої втиснено у паз гвинта 17. Під гайку підкладена конічна пружинна шайба 23, що забезпечує можливість регулювання сили затягування упорних підшипників. Увігнутою стороною шайба направлена до підшипника. Великі кільця роликопідшипників повернені до золотника.
Гвинт рульового механізму і жорстко зв'язаний з ним золотник можуть переміщуватися в кожний бік від середнього положення на 1-1,2 мм. Величина переміщення визначається глибиною виточок на торцях корпусу клапана і обмежується великими кільцями підшипників, які упираються в торці згаданих виточок.
У кожний з трьох накрізних отворів корпусу клапана вставлено по два реактивних плунжери 8 (див. рис.2.5) з центруючими пружинами 6 між ними.
Щоб забезпечити однакове реактивне зусилля на рульовому колесі від тиску масла і необхідні для цього рівні активні площі плунжерів при поворотах, як направо, так і наліво, в кожний з трьох глухих отворів, з боку кутового редуктора, встановлено по плунжеру 1.
Загальна площа цих трьох реактивних елементів за величиною дорівнює площі перетину гвинта в місці його ущільнення в кришці кутового редуктора.
Рис.2.5 Клапан керування гідропідсилювачем рульового керування:
