Головна дозуюча система в карбюраторі - жиклер-розпилювач 5 (Рис. 2.6.) і дифузор 1. Під час роботи двигуна повітря швидко проходить звужене місце змішувальної камери й над жиклером-розпилювачем створюється розрідження. Завдяки розрідженню паливо засмоктується через жиклер, розпилюється потоком повітря й змішується з ним, утворюючи горючу суміш, що надходить у картер двигуна. У міру витрати палива тиск у порожнині над діафрагмою знижується й вона прогинається нагору. Один кінець хитного важеля піднімається, а інший - опускається, відводячи клапан від сідла й відкриваючи доступ палива в карбюратор. Після того як порожнина над діафрагмою заповниться паливом, тиск по обидва боки діафрагми вирівнюється й вона вертається у вихідне положення, а клапан закриває отвір, по якому надходило паливо в карбюратор.
Під час роботи пускового двигуна повітряна заслінка постійно відкрита, а дросельна займає положення залежно від його навантаження. Під час роботи на малих обертах холостого ходу при прикритій дросельній заслінці в роботу вступає система холостого ходу.

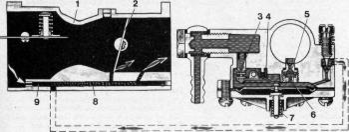

Рис. 2.6. Схема роботи карбюратора:
1- дифузор, 2 - дросельна заслінка, 3 -паливний клапан, 4 - пружина, 5 - жиклер-розпилювач, 6 - клапан, 7 - утоплювач, 8 - канал системи холостого ходу, 9 - повітряний канал
Система холостого ходу. Вона складається з паливного каналу 8 із двома отворами, повітряного каналу 9 і регулювального гвинта. На малих обертах холостого ходу розрідження створюється не в дифузорі, а біля країв дросельної заслінки, і паливо попадає в канал холостого ходу з камери, минаючи жиклер-распилювач. Регулювальним гвинтом 3 (див. Рис. 2.5.) можна змінити склад горючої суміші на холостому ході. При закручуванні гвинта суміш збіднюється, при викручуванні - збагачується. Частоту обертання колінчастого вала двигуна на холостому ході регулюють упорним гвинтом 4, відкриваючи або закриваючи дросельну заслінку.
Під час роботи пускового двигуна на холостому ході в карбюраторі утвориться збіднена горюча суміш. Для збагачення її під час пуску холодного двигуна натискають на кнопку карбюратора, діафрагма прогинається нагору й паливний клапан 3 (див. Рис. 1.1.) відкривається. Паливо заповнює порожнина над діафрагмою й через жиклер-розпилювач попадає в змішувальну камеру.
Щоб під час пуску двигуна із прикритою повітряною заслінкою в дифузор не надходило багато палива, перед жиклером 5 (Рис. 2.6.) установлений пластинчастий клапан 6.
Повітряною заслінкою керують вручну, а дросельною - вручну й автоматично від відцентрового регулятора.
Регулятор. У пускового двигуна регулятор однорежимний (підтримує один швидкісний режим, дорівнює номінальній частоті обертання колінчастого вала двигуна). Всі деталі регулятора перебувають у корпусі 7 (Рис. 2.7.). Валик 9 регулятора обертається у двох кулькових підшипниках, одержуючи привод від шестірні 13, що пов'язана із шестірнею 14 колінчастого вала. На різьбову частину вала навернена державка із чотирма прорізами, у які вставлені сталеві кульки 11, З однієї сторони кульки впираються в плоску поверхню упорної шайби 12, а з іншого боку — у конічну поверхню ковзної муфти 10. Муфта вільно переміщується уздовж валика. У торець її вставлений насадок із завальцьованою кулькою 8. Цією кулькою муфта впирається у двуплечий важіль 5. Важіль 5 розташований на валику 6, на зовнішній стороні якого жорстко закріплений зовнішній важіль 2, з'єднаний тягою 1 із дросельною заслінкою. У верхню частину двуплечого важеля впирається пружина 3, що установлена на регулювальному гвинті 4.
Працює регулятор у такий спосіб. На непрацюючому двигуні важіль регулятора 2 пружиною відхилений праворуч: дросельна заслінка повністю відкрита. Після пуску двигуна валик регулятора набирає оберти, під дією зростаючої відцентрової сили кульок-тягарців 1 і муфта переміщається по валику вправо й повертає двуплечий внутрішній важіль проти годинникової стрілки, а зовнішній важіль 2 — ліворуч. У результаті дросельна заслінка прикривається, не допускаючи надмірного зростання частоти обертання колінчастого вала двигуна. Після з'єднання пускового двигуна з дизельним навантаження на пусковий двигун зростає, від чого частота обертання його зменшується. Зменшується й відцентрова сила вантажів, у результаті внутрішній двуплечий важіль повертається під дією пружини 3 за годинниковою стрілкою, а зовнішній переміщається праворуч й через тягу відкриває дросельну заслінку - пусковий двигун зберігає номінальну частоту обертання.
Номінальна частота обертання колінчастого вала пускового двигуна, підтримувана регулятором, залежить від сили стиску пружини 3. Якщо послабити контргайку й обертати регулювальний гвинт 4 викруткою проти годинникової стрілки, пружина буде стискуватися й підтримувати більше високу частоту обертання колінчастого вала пускового двигуна. Якщо гвинт ввертати в корпус, то сила стиску пружини зменшиться, що приведе до зниження частоти обертання вала, підтримуваної регулятором. Номінальну частоту обертання колінчастого вала пускового двигуна встановлюють на заводі, після чого пломбують регулювальний гвинт. Регулювати частоту обертання в польових умовах і зривати пломбу з регулятора не можна.
Тертьові деталі регулятора змазують оливою, заливаючи його в корпус до рівня заливного отвору (близько 100 г).
Система запалювання. Запалення робочої суміші в циліндрі пускового двигуна здійснюється системою запалювання, що містить у собі магнето М-124Б1, провод високої напруги й свічку запалювання.
Магнето (Рис. 2.7.) виробляє струм низької напруги й перетворить його в струм високої напруги. Воно складається з корпуса 3 із кришкою 1, трансформаторні котушки 2, ротора 6 і переривника.. У корпусі магнето змонтовані стійки 5, набрані зі сталевих листів. На стійки встановлено осердя 4 зі сталевих листів, на які намотана первинна 3 (Рис. 2.8.) і вторинна 2 обмотки. Один кінець первинної обмотки (товстого проводу) припаяний до осердя, а другий з'єднаний з переривником і початком вторинної обмотки. Вторинна обмотка (тонкий провід) має більше витків, ніж первинна. Вільний кінець вторинної обмотки приєднаний до контактної пластини, що з'єднана із проводом високої напруги 4 і із центральним електродом свічки запалювання.
Ротор являє собою двополюснй постійний магніт, закріплений на валу, що обертається на кулькових підшипниках.

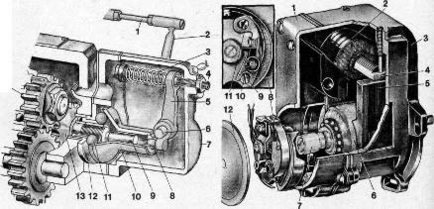

Рис. 2.7. Пристрій регулятора:
1 - тяга, 2 - зовнішній важіль, 3 - пружина, 4 - регулювальний гвинт,
5 - двоплечий (внутрішній) важіль, 6 - валик важеля, 7-корпус, 8 -кулька, 9 -валик регулятора, 10 -муфта, 11-вантаж (кулька), 12 -упорна шайба,
Рис. 2.8. Пристрій магнето:
1 -кришка, 2 -трансформаторна котушка, 3-корпус, 4-осердя, 5 -стійка, 6 -ротор, 7 -кулачок, 8 -рухливий контакт переривника, 9- гвинт-ексцентрик, т,
11 -стопорний гвинт, 12 –кришка переривника
У переривника два контакти: рухомий 8 (див. рис. 2.8.) і нерухомий 10. Рухомий контакт з'єднаний з масою й притиснутий до нерухомого пластинчастою пружиною. Ізольований нерухомий контакт з'єднаний з кінцем первинної обмотки трансформаторної котушки. Кулачок 7 при обертанні вала ротора систематично розмикає контакти.
Працює магнето в такий спосіб. Двополюсний магніт, обертаючись між стійками, створює в них змінний магнітний потік. Магнітні силові лінії перетинають витки первинної обмотки, викликаючи в ній струм низької напруги. Струм низької напруги, проходячи по первинній обмотці, створює навколо неї сильне магнітне поле. Коли ланцюг низької напруги розмикається переривником, струм у первинній обмотці зникає, а разом з ним зникає й магнітне поле, що индукує у ланцюзі вторинної обмотки струм високої напруги, у результаті між електродами свічки запалювання проскакує іскра.
Паралельно контактам переривника включений конденсатор, що зменшує іскріння на контактах і збільшує різкість розриву ланцюга, від чого підсилюється енергія іскри, що подається в циліндр двигуна. При несправному конденсаторі іскра зникає (у випадку його замикання) або слабшає (при обриві).
Нормальний зазор між розімкнутими контактами переривника 0,25-0,35 мм; у замкнутому стані вони повинні щільно прилягати один до одного. При необхідності їх зачищають надфілем. Зазор між контактами переривника регулюють, переміщуючи нерухомий контакт гвинтом-ексцентриком.
Виключають магнето кнопкою 10 (див. Рис. 2.9.), що замикає первинну обмотку на масу. У магнето останніх випусків вище кнопки розташований ізольований від корпуса гвинт, з'єднаний з первинною обмоткою. Зовні до гвинта 1 приєднують провод, що йде до датчика блокування механізму перемикання передач.
Для утворення сильної електричної іскри в циліндрі двигуна встановлюють свічку запалювання, що представляє собою сталевий корпус 6, у нижній частині якого є різьба для закручування свічки в отвір головки циліндра, а у верхній частині - ребра під гайковий ключ.
У корпусі свічки перебуває ізолятор 5 з центральним електродом.
Провод від магнето підведений до центрального електрода свічки запалювання й закріплений на ній смушковою гайкою. Бічний електрод 8 приварений до торця свічки.
Між електродами повинен бути зазор 0,6-0,7 мм. Його регулюють, обережно підгинаючи бічний електрод. При закручуванні в головку циліндра свічки під її корпус встановлюють ущільнювальне кільце 7.

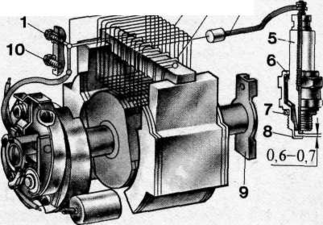

Рис. 2.9. Електрична схема магнето:
1 — контактний гвинт, 2 — вторинна обмотка, 3 — первинна обмотка, 4 — провод високої напруги, 5 — ізолятор, 6 — корпус свічки запалювання, 7 — ущільнювальне кільце, 8 — бічний електрод, 9 — повідець магнето, 10 — кнопка вимикача магнето
3. Редуктор
Обертання від пускового двигуна до дизельного передається через блок шестерень та одноступінчастий шестерінчастий редуктор (Рис. 3.1.).
Редуктор змонтовано в алюмінієвому корпусі 8, який закріплений трьома болтами до картера маховика дизельного двигуна. Всередині корпуса знаходиться вал 12, що обертається на двох кулькових підшипниках. Один з цих підшипників встановлений у корпусі, а інший – у втулці 11 підшипника. На передньому кінці вала розташоване зчеплення, на задньому – автомат вимкнення.
Зчеплення. Зчеплення не постійно замкнуте, багатодискове, мокре. Воно складається з ведучого 9 та ведомого 5 барабанів, дисків, вижимного механізму і муфти вільного ходу, що змонтована між ведомим барабаном та валом. Диски зчеплення виготовлені зі сталі. Вирізи ведучих дисків 7 входять у виступи ведучого барабана, який прикріплений до шестірні 10, що вільно сидить на валу і опирається на нього через бронзову втулку. Ведомі диски 6 чергуються з ведучими і входять внутрішніми виступами у пази ведомого барабана. Всередині ведомого барабана знаходится муфта вільного ходу.

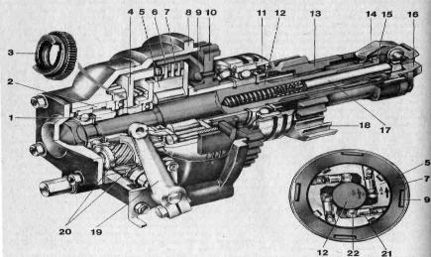

Рис. 3.1 Редуктор:
1—ступиця, 2— нерухомий упор, 3 — рухомий упор, 4 — нажимний диск, 5 — ведомий барабан, 6 — ведомий диск, 7 — ведучий диск, 8—-корпус, 9 — ведучий барабан, 10— шестірня, 11 —втулка підшипника з гумовим ущільнюючим кільцем, 12 — вал, 13—пусковая шестірня, 14 — зацеп-тягарець, 15 — втулка штовхача, 16 — утримувач, 17 — штовхач, 18—вінець маховика, 19 — важіль, 20 — гвинтові передаточні шестірні, 21 — плунжер, 22 — ролик
Муфта вільного ходу включає ролики 22, через які ведомий барабан опирається на вал. Ролики вставлені у фасонні пази барабана. Пружини плунжеров 21 загоняютьролики у вузьку частину пазів. До торців ведомого барабана болтами притиснуті упорний диск і фланець маточчини 1, які утримують ролики від випадання.
Вижимний механізм складається з натискного диску 4, рухомого 3 (натискного) та нерухомого 2 упорів, важеля 19 і передаточних шестерень; двох гвинтових 20 та однієї прямозубої. Натискний диск, вільно сидячий на маточчині, зєднаний пальцями з ведомим барабаном. У натискний диск через кульковий підшипник упирається натискний упор. Гвинтові виступи натискного упора торкаються такихож поверхонь нерухомого упора, запресованого у корпус. Натискний упор виготовлено разом з прямозубою шестернею, яка знаходиться в зачепленні з одною з передаточних шестерень.
Вмикають зчеплення важілем керування, розташованим у кабіні трактора. Через тягу, важіль та передаточні шестерні рух передається на рухомий упор, що переміщується праворуч вздовж осі вала і через упорний підшипник та натискний диск прижимає ведомі диски до ведучих. Обертання від шестерні передається ведомому барабану, а від нього через ролики муфти вільного ходу на вал редуктора.
Вимикають зчеплення, переміщуючи важіль керування в іншу сторону. Натискний упор повертається у вихідне положення, а центральна пружина переміщує натискний диск 4 ліворуч, і стискання дисків припиняється. В цьому випадку обертання від колінчастого вала пускового двигуна на вал редуктора передаватися не буде.
Муфта вільного ходу зберігає пусковий двигун від розносу під час запуску дизельного двигуна. Передаючи рух від пускового двигуна до основного, пружини через плунжери рухають ролики 22 у вузьку частину пазів ведомого барабана. Обертаючись, ведомий барабан примушує ролики котитися по нерухомому валу 12 редуктора, в результаті виникаючої сили тертя ролики заклинюють вал. У такому стані ведомий барабан рухається разом з валом. Після того як заведеться дизельний двигун, частота обертання вала редуктора зростає. Кутова швидкість Б в точці б буде більше кутової швидкості А в точці а, тому вал редуктора в результаті сили тертя виведе ролики із заклиненого стану, витиснувши їх в уширену частину профільованих пазів. Таким чином,муфта вільного ходу розєднає редуктор з пусковим двигуном при мінімально стійких обертах дизельного двигуна. Розєднана муфта вільного ходу працює недовго, так як при підвищенні частоти обертання в дію вступає автомат вимикання.
Автомат вимикання. Автомат вимикає пускову шестірню після запуску дизельного двигуна. Головною деталлю автомата являється пускова шестірня 13. До її торця болтами прикріплений утримувач 16, на осях якого змонтовані зачепи-тягарці 14. В утримувач зачепів упирається штовхач 17 двома пружинами, які знаходяться в заглибинах вала редуктора. Направляюча втулка 15 штовхача ввернута в вал редуктора.
Пускову шестірню вводять в зачеплення з вінцем маховика шляхом переміщення важіля керування з середнього положення (нейтрального) у крайнє верхнє. При цьому Важіль 6 (рис. 2.5.) повернеться ліворуч і введе в зачеплення пускову шестірню з вінцем маховика. Виступи зачепів 5 за буртик втулки штовхача і будуть утримувати пускову шестірню у ввімкнетому стані, в той час як важіль керування повернеться у вихідне положення.
Передаточне число від колінчастого вала пускового двигуна до вала дизельного двигуна дорівнює 24,1. При номінальній частоті обертання колінчастого вала пускового двигуна, яка дорівнює 4000 об/хв, частота обертання основного двигуна буде дорівнюватиме 166 об/хв.
