На вторичном валу обработаны четыре пояска, на которых расположены на игольчатых подшипниках " браслетного" типа шестерни первой, второй, третьей, четвёртой и пятой передач, а на двух других поясках нарезаны шлицы для крепления ступиц 12 синхронизатора. Зубчатые колёса устроены одинаково, отличаются в основном размерами. Каждое колесо имеет два зубчатых венца: один косозубый, другой – прямозубый. Косозубые венцы находятся в постоянном зацеплении с шестернями первичного вала. С прямозубыми венцами соединяются скользящие муфты синхронизаторов при включении передачи. Зубчаток колесо 6 первой передачи зажато между буртиком вала и стопорным кольцом ступицы синхронизатора, зубчатое кольцо шестерни 8 второй передачи – между вторым стопорным кольцом этой же ступицы синхронизатора и упорными полукольцами 10, которые фиксируются на валу шариком и стопорным кольцом 9, надетым на полукольца. Аналогично расположены на валу зубчатые колёса третьей и четвёртой передач. Игольчатый подшипник зубчатого колеса четвёртой передачи надевается на втулке, между подшипником и ступицей синхронизатора расположено дистанционное кольцо, а между втулкой игольчатого подшипника и шариковым подшипником – упорная шайба 15. Такая установка зубчатых колёс не допускает их осевого перемещения на валу. Связь каждого зубчатого колеса с вторичным валом осуществляется через синхронизаторы.
Синхронизатор обеспечивает бесшумное переключение передач за счёт выравнивания угловых скоростей зубчатого колеса и вторичного вала. Он состоит из ступицы 12, насаженной на шлицы вторичного вала, скользящей муфты 22, двух блокирующих колец 21, трёх сухарей 24 с шариками 25, и пружинами фиксатора и зубчатых венцов синхронизатора зубчатых колёс. Синхронизаторы первой, второй, третьей и четвёртой передач незначительно отличаются друг от друга. Ступица синхронизатора первой и второй передач стопорится на шлицах вала двумя стопорным кольцами, а ступица другого синхронизатора зажата между буртиком вала и втулкой игольчатого подшипника зубчатого колеса четвёртой передачи. Синхронизатор пятой передачи имеет одно блокирующее кольцо, так как он включает только одну передачу. Скользящая муфта 7 синхронизатора первой и второй передач имеет наружный венец для включения передачи заднего хода в отличие от муфты другого синхронизатора.
В ступице каждого синхронизатора выполнено шесть продольных пазов, в трёх из которых имеются гнёзда под пружины фиксаторов. В эти пазы установлены сухари 24 с шариками фиксатора. Пружины поджимают шарики к кольцевым проточкам муфты. По обе стороны ступицы расположены бронзовые блокирующие кольца, имеющие шесть выступов, которые заходят в пазы ступицы. При этом три коротких выступа заходят в пазы, в которых расположены фиксаторы, а более длинные и широкие - в другие пазы. Эти выступы установлены в пазах с боковым зазором, равным половине толщины зуба муфты ( ступицы) , и ограничивают угол поворота блокирующего кольца относительно ступицы. Конусная часть блокирующих колец расположена на конических поясках зубчатых колёс и в момент включения передачи происходит контакт конических поверхностей. Для разрыва масляной плёнки в месте контакта и увеличения сил трения на конической поверхности кольца нарезана резьба и выполнены продольные канавки. Блокирующие кольца имеют зубчатые венцы, зубья которых скошены под определённым углом. С зубьями блокирующего кольца соединяется скользящая муфта в начальный момент включения передачи. Скользящая муфта имеет внутренний венец, которым она располагается на зубьях ступицы. Для продольного перемещения муфты вдоль ступицы в кольцевую её проточку заходит вилка переключения передач. Торцы зубьев муфты скошены под тем же углом, что и зубья блокирующих колец и венцов синхронизаторов.
Промежуточное зубчатое колесо 3 служит для включения заднего хода. В центральном отверстии зубчатого колеса запрессована металлокерамическая втулка, которая находится на оси. Перемещение зубчатого колеса вдоль оси осуществляется вилкой 14. Ось промежуточного зубчатого колеса установлена в отверстиях картеров сцепления и коробки передач. При включении заднего хода промежуточное зубчатое колесо соединяет между собой шестерню первичного вала и зубчатый венец муфты синхронизатора первой и второй передач, вследствие чего вторичный вал вращается в обратную сторону.
Главная передача состоит из пары косозубых цилиндрических колёс. Шестерня изготовлена вместе с вторичным валом, а зубчаток колесо 34 крепится болтами к фланцу коробки 36 дифференциала.
Дифференциал конический, двухсателлитный. Коробка 36 дифференциала вращается в двух роликовых конических подшипниках 35, предварительный натяг в которых регулируется подбором толщины регулировочного кольца 3. Внутренняя полость коробки дифференциала имеет форму сплошной сферы. В этой полости расположены две полуосевые шестерни 39 и два сателлита вращающиеся на оси 45. Ось удерживается в коробке дифференциала стопорными кольцами 44. На посадочных шейках оси нарезаны канавки для улучшения условий смазки контактирующих поверхностей. Применение сплошной сферы в коробке дифференциала, контактирующей с полуосевыми шестернями и сателлитами, позволило исключить опорные шайбы полуосевых шестерён
Полуосевые шестерни насажены на шлицах хвостовиков корпусов внутренних шарниров привода колёс и стопорятся кольцами 38. Шестерня пятой передачи крепится на шлицах первичного вала.
На коробку дифференциала напрессована пластмассовая шестерня 43 привода спидометра. Зубчатое колесо своим валиком расположена в корпусе привода 42 спидометра, который крепится к картеру коробки передач. На выходе из корпуса привода спидометра валик шестерни уплотняется уплотнителем. Для уплотнения зазора между приводом спидометра и посадочным гнездом в проточку корпуса устанавливается резиновое уплотнительное кольцо. На верхней части корпуса привода спидометра нарезана резьбы для накидной гайки крепления троса 40.
Привод переключения передач.
У переднеприводного автомобиля с передним поперечным расположением силового агрегата расстояние между местом установки рычага переключения передач и коробкой передач увеличивается, вследствие чего появляются дополнительные связывающие элементы рычага с коробкой передач. Это приводит к усложнению привода переключения передач.

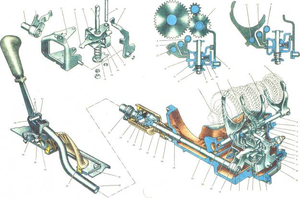

На автомобиле ВАЗ – 21083 привод переключения передач состоит из рычага 39 с шаровым пальцем 38, шаровой опорой 37, тяги 35, шарнира, штока 20 выбора передач и механизмов выбора и переключения передач.
Рычаг 39 переключения передач выполнен в виде планки, в которую вварена втулка. В ней установлены две разрезные пластмассовые втулки 41, через которые проходит ось 40, соединяющая рычаг с тягой 35. Соединительная ось фиксируется во втулках рычага стопорной скобой 42. Шаровая головка пальца рычага расположена в сферическом гнезде шаровой опоры 37, что позволяет рычагу перемещаться в продольном и поперечном направлениях. Шаровая опора пластмассовая, имеет четыре радиальные прорези для облегчения установки в опору шаровой головки рычага. Сама опора расположена в гнезде корпуса 34 рычага, который крепится к полу кузова болтами. На планку рычага надевается пластмассовая рукоятка с рисунком и цифровым обозначением расположения передач.
Тяга 35 трубчатая, с приваренной проушиной для соединения с рычагом переключения передач. На другом конце вдоль тяги выполнены прорезь для крепления шарнира хомутом 33. Место выхода тяги под пол кузова герметизируется чехлом 36.
Шарнир не допускает передачу усилий на привод от колебания и перемещения силового агрегата. Он состоит из корпуса 29 и наконечника 32, шарнирно соединённых между собой осью 31. При этом ось запрессовывается в отверстие наконечника, а концами заходит в пластмассовые втулки корпуса шарнира с зазором. Корпус шарнира крепится на штоке 20 коническим винтом 28, а наконечник шарнира – в тяге 35 хомутом 33. Для прочности соединения на наконечнике нарезаны мелкие шлицы. Шарнир закрывается защитным чехлом 27, который крепится с одной стороны при помощи фланца на наконечнике шарнира, а с другой – на корпусе уплотнителя 26. Чтобы чехол не повреждался при перемещении штока 20, на нём выполнены гофры.
Шток 20 выбора передач установлен в отверстиях картера сцепления, а наружным концом упирается на втулку 25. На выходе из картера сцепления шток уплотняется уплотнителем 26, установленным в стальном корпусе, запрессованным в гнездо картера сцепления. На внутреннем конце штока крепится коническим винтом рычаг 21 выбора передач. Он состоит из двуплечего рычага и пластины, имеющих единую ступицу. Между коротким плечом и пластиной расположено одно плечо трёхплечего рычага 12 механизма выбора передач. Поэтому при осевом перемещении штока 20 происходит поворот рычага 12 на своей оси. Длинное плечо рычага 21 штока выбора передач также взаимодействует с рычагом 12, но перемещает его вдоль оси.
Механизм выбора передач выполнен отдельным узлом, закреплённым тремя болтами на картере сцепления. Он состоит из корпуса 17, трёхплечего рычага 12 выбора передач, оси 18 рычага выбора передач, двух блокировочных скоб 16, оси 10 блокировочных скоб, вилки 14 выключения заднего хода, пружины 19, упорной шайбы 44.
На корпусе 17 механизма закреплены две оси 18 и 10: одна гайкой, другая стопорными кольцами. На оси 18 установлена пружина 19, трёхплечий рычаг 12 выбора передач и блокировочные скобы 16, которые имеют единую ступицу. Через отверстия ступицы скоб проходит ось 10, фиксируя их от проворачивания. В ступице трёхплечего рычага вмонтирован шарик 45 фиксатора. Одно плечо трёхплечего рычага служит для включения передач переднего хода, другое – для включения заднего хода, а на третье плечо действует рычаг 21 штока выбора передач.
Блокировочные скобы блокируют штоки вилок переключения передач переднего хода при включении задней передачи, а при включении передач переднего хода – вилку заднего хода и другие штоки вилок передач переднего хода. При нейтральном положении рычага переключения передач пружина 19 перемещает рычаг 12 и блокировочные скобы 16 на осях до упора шарика 45 фиксатора в ступеньку оси 18. В этом положении скобы запирают одним концом вилку 14 включения заднего хода, входя в её паз, а другим концом запирают вилку первой и второй передач, а также шток пятой передачи: рычаг выбора передач переднего хода устанавливается в положении включения третьей и четвёртой передач, т. е. происходит выбор третьей или четвёртой передачи. При продольном перемещении рычага переключения передач включается одна из указанных передач.
При поперечном перемещении рычага переключения передач в сторону включения передачи заднего хода шток 20 поворачивается на своих опорах и длинное плечо рычага 21 перемещает рычаг 12 и блокировочные скобы 16 на осях. При этом пружина 19 сжимается, один конец скобы выходит из паза вилки заднего хода и вместо него в паз заходит плечо рычага 12, а вместо рычага 12 в паз штока третьей и четвёртой передачи заходит другой конец скобы. Таким образом, штоки с вилками передач переднего хода будут заблокированы и можно будет включить только передачу заднего хода.
На приведённых схемах видно, что при перемещении рычага выбора передач вдоль своей оси происходит выбор передач, а при повороте на оси – включение передачи.
Механизм переключения передач, осуществляющий передачу усилия от рычага переключения передач из муфты синхронизатора и промежуточное зубчатое колесо заднего хода, состоит из штоков 6, 22, 23 и вилок 2, 4, 5 и шариковых фиксаторов с пружинами.
Штоки расположены в гнёздах коробки передач и фиксируются шариковыми фиксаторами. Для этой цели в штоках вилок переключения первой и второй, третьей и четвёртой передач выполнено по три гнезда под шарики 7, а в штоке вилки включения пятой передачи – два гнезда. Фиксаторы штоков переднего хода расположены в трёх каналах, в которых запрессованы втулки и установлены шарики 7 и пружины 8. Закрываются фиксаторы общей крышкой, которая крепится болтами. На штоках крепятся болтами вилки 2, 4 и 5, которые заходят в кольцевые пазы скользящих муфт синхронизаторов. Вилка переключения первой и второй передач имеет паз, в который заходит при выборе передач одно плечо ( рычаг включения передач переднего хода) трёхплечего рычага выбора передач. У штоков третьей четвёртой передач пазы под рычаг выбора передач выполнены в бобышках самих штоков.
При перемещении одного из штоков шарик 7 фиксатора первоначально выходит из гнезда штока, сжимая пружину 8, а затем заходит в следующее гнездо, фиксируя шток во включенном или нейтральном положении.
Вилка 14 включения заднего хода расположена на оси корпуса механизма выбора передач и стопорится на ней стопорной шайбой. Фиксируется вилка заднего хода отдельным фиксатором, в гнездо которого ввёртывается пробка 13. Под шарик фиксатора в вилке выполнено два гнезда.
При включении заднего хода вилки 14 воздействует на шток включателя 11 фонаря заднего хода, который ввёрнут в картер коробки передач. При этом замыкается цепь лампы фонаря заднего хода.
Чтобы происходило полное и чёткое включение передач, предусмотрена регулировка привода переключения передач. Порядок регулировки следующий:
Ослабляют стяжной болт хомута 33 тяги 35 и устанавливают шток 20 в нейтральное положение. При поднятом декоративном чехле устанавливают рычаг 39 так, чтобы его нижняя часть расположилась перпендикулярно полу кузова, а рукоятка находилась от правого сиденья на расстоянии, равном 1/ 3 расстояния между сиденьями.
В этом положении затягивают гайку стяжного болта хомута 33.
Привод передних колёс.
