14

ТЕМА: СХЕМИ ЕЛЕКТРООБЛАДНАННЯ ТРАКТОРІВ ЮМЗ

ЗМІСТ

ВСТУП

1. ЗАГАЛЬНА СХЕМА ЕЛЕКТРООБЛАДНАННЯ ТРАКТОРА ЮМЗ-6КЛ

2. БУДОВА АКУМУЛЯТОРНОЇ БАТАРЕЇ

3. ГЕНЕРАТОР

4. РЕГУЛЯТОРИ НАПРУГИ

5. СИСТЕМА ЗАПАЛЮВАННЯ ВІД МАГНЕТО

6. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ЕЛЕКТРООБЛАДНАННЯ

ПЕРЕЛІК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ

ВСТУП

Трактори є основними енергетичними засобами виконання технологічних операцій у різних галузях виробництва. Вони широко використовуються в будівництві, землеробстві, тваринництві. З кожним роком вони стають усе складнішими, а їх парк - різноманітнішим. Водночас удосконалюються методи й засоби їх обслуговування та ремонту. Поряд з випуском простих засобів діагностування збільшується виробництво електронних приладів, розробляються перспективні автоматизовані системи та пристрої.

Діагностика, технічне обслуговування та ремонт систем і механізмів, а також прогнозування ресурсу - найважливіші фактори керування роботою та надійністю.

Сьогодні, зміцнення економіки України залежить від рівня кваліфікації кадрів. Машиніст бульдозера, машиніст екскаватора повинні досконало знати конструкцію трактора, його вузлів, кваліфіковано та своєчасно виконувати регулювальні роботи і технічне обслуговування, вміло виявляти та усувати несправності в процесі експлуатації машин.

Електричну електроенергію на тракторах застосовують для пуску двигуна, запалення горючої суміші, звукової і світлової сигналізації, освітлення, живлення контрольно-вимірювальних приладів тощо. Електрообладнання тракторів можна поділити на такі групи:

• джерела електричної енергії: акумуляторна батарея, генератор, магнето;

• споживачі електричної енергії: стартер, фари і підфарники, звуковий сигнал і сигнали повороту, електричні двигуни вентилятора, кондиціонера, а також допоміжне обладнання;

• контрольно-вимірговальні прилади; амперметр, термометр, манометри, показники рівня палива в баку, тахоспідометр та інші;

• допоміжні прилади: запобіжники, перемикачі, вимикачі.

1. ЗАГАЛЬНА СХЕМА ЕЛЕКТРООБЛАДНАННЯ ТРАКТОРА ЮМЗ-6КЛ

Електрообладнання тракторів - це єдина система, в якій джерела і споживачі електричної енергії взаємозв'язані між собою. Найбільш повне уявлення про зв'язок складових частин дає схема електрообладнання тракторів. Для прикладу розглянемо схему електрообладнання трактора ЮМЗ-6КЛ (рис. 1.1)

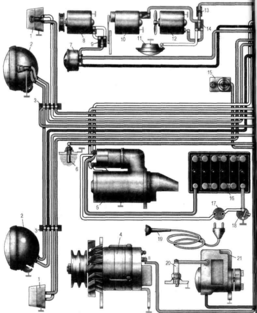

Рис. 1.1 Схема електрообладнання трактора ЮМЗ-6КЛ:

1 -підфарник ПФ101-Б; 2-передні фари ФГ305-Д (права), ФГ305-Є(ліва);

3 - сполучна панель ПС-А2; 4 - генератор 13.3701; 5 - стартер СТ362;

6 -датчик покажчика температури води ТМ-100; 7 - звуковий сигнал С-311;

8 - електродвигун вентилятора нагрівника МЕ218 (двошвидкісний);

9 - перемикач частоти обертання електродвигуна вентилятора нагрівника;

10 —склоочисник СЛ230; 11 -плафон ПК-201; 12 - електродвигун МЕ11 вентилятора кабіни; 13 — штекерне розняття;

14 — перемикач ППН-45 вентилятора і плафона; 15 - обмивач;

16 - акумуляторна батарея 6ТСТ-50; 17 - штепсельна розетка 47К;

18 — вимикач маси ВК318-Б; 19 — переносна лампа;

20 — іскрова свічка СН-200 пускового двигуна;

21 - магнето М124-А1 пускового двигуна;

22 - контрольна лампа ПД20-Д включення покажчика повороту;

23 — контрольна лампа ПД20-М включення дальнього світла передніх фар;

24 — лампи освітлення щитка приладів; 25 - перемикач ПП45-М ближнього та дальнього світла передніх фар; 26 - покажчик температури води УКГЗЗ-В;

27 - вимикач обмивана; 28 - амперметр АП200;

29 - покажчик ЦБ26-В рівня палива; 30 — вимикач магнето ВК-34;

31 — вимикач ВК10-Б стоп-сигналу; 32 — вимикач звукового сигналу;

33 — вимикач стартера ВК317-А2; 34 — переривник РС410-В покажчиків поворотів; 35 - перемикач П108 поворотів; 36 - вимикач блокування магнето ВК34;

37 - центральний перемикач світла П305; 38 - блок запобіжників ПР11 -Д;

39 - блок запобіжників ПР11; 40 - блок запобіжників ПР11-Ж;

41 -задня фара ФГ304; 42 - задній ліхтар ФП100-Б;

43 - ліхтар-покажчик повороту УП5-Ж; 44 - вимикач В45-М задніх фар;

45 - штепсельна розетка ПСЗОО-А;

46 - датчик БМ31-А рівня палива (бензомір);

47-ліхтар ФП200-А освітлення номерного знака;

48 - сполучна панель ПС1-А2

2. БУДОВА АКУМУЛЯТОРНОЇ БАТАРЕЇ

На бульдозерах застосовують стартерні свинцево-кислотні акумуляторні батареї. Основним споживачем, що визначає тип і конструкцію акумуляторної батареї, є стартер, оскільки струм, що споживається стартером при запуску двигуна, особливо при низьких температурах, досягає декількох сотень амперів.

Акумуляторні батареї (рис. 2.1.) випускають у єдиному ебонітовому або пластмасовому моноблоці 11, розділеному перегородками на ізольовані відділення. На дні кожного відділення (крім малообслуговуваних акумуляторів) є призми 12, що служать опорою для електродів і сепараторів і утворюють простір, призначений для нагромадження шламу, який утворюється в результаті опливання активної маси електродів. Це захищає різнойменні електроди від замикання шламом.

У кожному відсіку моноблока розміщені негативні 1 і позитивні З електроди, розділені сепараторами 2 і зібрані в блок електродів 13. Електроди однієї полярності зварені між собою з визначеним зазором свинцевим місточком 6, до якого приварений борн 4.

Число негативних електродів, як правило, на один більше, ніж позитивних. Крайніми в цьому випадку є негативні електроди. У деяких випадках число позитивних електродів дорівнює числу не гативних або на один більше. Над блоком електродів укладають ебонітовий або пластмасовий щиток 5, що захищає верхні крайки сепараторів від механічних ушкоджень. Кожен акумулятор закривають окремою кришкою 7 з ебоніту або пластмаси. Кришка має отвір для заливання електроліту, закритий різьбовою пробкою 9.

Акумулятори з'єднані між собою послідовно міжелементними з'єднаннями 8 у такий спосіб: вивідний борн негативних пластин першого акумулятора з'єднується з борном позитивних пластин другого акумулятора. На борни позитивних електродів першого акумулятора і негативних електродів останнього наварюють конусні полюсні виводи 10, які необхідні для приєднання акумуляторної батареї до зовнішнього ланцюга.

Рис. 2.1. Стартерна акумуляторна батарея:

1,3 — негативні і позитивні електроди; 2 — сепаратори; 4 — борн; 5 — щиток;

6 — місточок; 7— кришка; 8 — міжелементні з'єднання; 9 — пробка;

10 — полюсний вивід; 11 — моноблок; 12 — призми; 13 — блок електродів

Місця сполучення кришок 7 з моноблоком, попередньо прокладені гумовими ущільнювальними прокладками або азбестовим шнуром, герметизують заливанням бітумної мастики. Більшість моноблоків має спеціальні посадкові місця для кришок і в цьому випадку ущільнення не застосовують. Акумуляторні батареї, що мають велику масу, оснащені ручками для перенесення.

Розміри полюсних виводів, на яких закріплюють розрізні наконечники підвідних проводів, стандартизовані (діаметр вводу «+» більший за діаметр виводу «-»). У деяких акумуляторних батарей конструкція полюсних виводів передбачає кріплення проводів болтовим з'єднанням.

Кришка акумулятора має три отвори. Два отвори служать для виводу борнів блока електродів, третій різьбовий отвір — для заливання електроліту. В крайні отвори кришки запресовані свинцеві втулки. При зварюванні борна з перемичкою або полюсними виводами одночасно зварюється верхня частина втулок. Цим забезпечується надійна герметизація кришки в місці виходу борна.

Пробки виготовляють з ебоніту або пластмаси. Вони мають вентиляційні отвори, які забезпечують вихід газів. Щоб запобігти випле-скуванню електроліту під час руху автомобіля, між пробкою й отвором установлюють гумову шайбу, а пробка має відбивач. Деякі пластмасові пробки мають конусний бортик, який щільно прилягає до горловини отвору. У цьому випадку гумова шайба не ставиться. Існують також акумулятори, в яких пробка входить в отвір кришки без різьби і фіксується в ньому за рахунок пружності.

3. ГЕНЕРАТОР

Основним виробником енергії, яка йде на живлення всіх споживачів електричної енергії і на зарядження акумуляторної батареї при роботі двигуна на середній і великій частоті обертання колінчастого вала, є генератор. За принципом дії і будовою генератори бувають постійного і змінного струму. На сучасних тракторах, які використовуються у сільському господарстві, переважно встановлюють генератори змінного струму напругою 12В і потужністю до 1500 Вт.

Генератори постійного струму тривалий час були одним із основних джерел електричної енергії на тракторах. Але зі збільшенням потужності споживачів електроенергії розміри і маса генераторів постійного струму зросли настільки, що розміщувати їх на двигунах стало неможливим, а збільшення частоти обертання колінчастого вала двигуна підвищило спрацювання колектора і щіток. Тому замість генераторів постійного струму на трактори встановлюють генератори змінного струму. Серед них бувають генератори змінного струму із збудженням від постійних магнітів і з електромагнітним збудженням. Генератори із збудженням від постійних магнітів малопотужні і обмежено застосовуються на тракторах, де споживачем електроенергії є лише освітлювальні прилади.

Більшість генераторів, які використовують сьогодні на тракторах, мають електромагнітне збудження.

Генератори приводяться в дію від колінчастого вала дизеля і перетворюють механічну енергію в електричну. На тракторних і комбайнових дизелях типу СМД-60 встановлюють генератори змінного струму 15.3701 (Г-309).

На двигунах СМД-60 і СМД-62 встановлений генератор Г-309 потужністю 1000 Вт, а на двигуні СМД-64 - генератор Г-309К потужністю 400 Вт. Генератор 15.3701 виробляє електричний струм напругою 14 В і являє собою безконтактну п'ятифазну однойменно-полюсну електричну машину з одностороннім електромагнітним збудженням і вмонтованим випрямним блоком БПВ-12-100.

Генератор рис. 3.1.складається із статора 12, ротора 26, котушки збудження, передньої 13 і задньої 11 кришок, випрямляча, приводного шківа 21 і крильчаток 22 і 10.

Статор 12 виконаний із пакета сталевих пластин. На внутрішній поверхні статора розміщено десять зубців, на кожному встановлено котушку обмотки статора. У фазу з'єднані послідовно дві котушки. Кінці фаз виведені гнучкими проводами з наконечниками.

Ротор 26 виготовлений у вигляді шестикутної зірки із сталевих пластин і напресований на вал 19.

Вал 19 ротора розташований в кулькових підшипниках 18 і 29 закритої конструкції одноразового змащення. На передньому кінці вала встановлений приводний шків 21, до якого прикріплено крильчатку 22 для охолодження генератора, а на задньому кінці — крильчатку 10, що охолоджує випрямний блок. Для цього на корпусі 31 і кришці 11 розміщено ребра. Обмотка збудження 25 прикріплена до передньої кришки 13. Один кінець приєднаний до додаткового виводу генератора і виводу Д регулятора напруги, а інший — до клеми Ш регулятора напруги 4.

Випрямний блок, встановлений на задній кришці 11, складається із силового і додаткового випрямлячів, блока регулятора напруги і перемикача посезонного регулювання напруги 32 «Зима-Літо». Конструктивно силовий і додатковий випрямлячі змонтовані в одному корпусі. Блок регулятора напруги і перемикач 32 розміщено на кришці 5.

В корпусі 9 випрямляча закріплено п'ять діодів зворотної полярності, а в пластині 8 — п'ять діодів прямої полярності. Вводи діодів з'єднані шинами з виводами фазних обмоток статора 27. Виводи діодів зворотної полярності з'єднані з «масою», а діодів прямої полярності — з вивідною клемою 1 генератора. Додатковий випрямляч складається з трьох діодів прямої полярності, що запресовані в шини, які попарно з'єднують діоди прямої і зворотної полярності силового випрямляча. Додатковий випрямляч забезпечує автоматичний захист акумулятор ної батареї від розрядження на обмотку збудження генератора на непрацюючому дизелі. При роботі дизеля через додатковий випрямляч струм поступає до обмотки збудження 25 і реле блокування стартера. Інтегральний регулятор напруги типу Я 112-5 являє собою не-розбірну мікросхему. Для правильного монтажу її на інтегральному пристрої є виступ. Охолоджується інтегральний пристрій через радіатор, який виготовлений зі стрічкового алюмінію. На інтегральному пристрої є чотири виводи С, Б, ПІ і Д (рис. 3.1, б) у вигляді контактних площадок.

Рис. 3.1. Загальний вигляд (а) і принципова електрична схема (б) генератора 15.3701:

1 — вивідна клема генератора (В); 2 — клема для підключення реле блокування стартера (Д); З — кришка; 4 — корпус інтегрального регулятора напруги; 5 — кришка випрямного блока; 6 — фазний вивід; 7 — стяжний гвинт; 8 — тепловідвід випрямного блоку; 9 — корпус випрямного блока; 10,22 —крильчатки; 11 — задня кришка; 12 —статор; 13 — передня кришка; 14 —фланець котушки збудження; 15 — втулка котушки збудження; 16, 24, 28 — кронштейни; 17 — кришка підшипника: 18, 29 — кульковий підшипник: 19 — вал ротора; 20 — гайка кріплення шківа; 21 — приводний шків; 23 — втулка; 25 — обмотка котушки збудження; 26 —ротор; 27 — обмотка котушки статора; ЗО — гайка кріплення крильчатки; 31—захисний корпус випрямляча; 32 — перемикач посезонного регулювання напруги; АБ — акумуляторна батарея; ВМ — вимикач маси; Л— літо; 3 — зима; СВ — силовий випрямляч; ДВ — додатковий випрямляч
