рис. 8

2. Перепускной клапан;

2) Фильтрующий элемент с горизонтальным тиснением;

3) Фильтрующий элемент с вертикальным гофрированием;

4) Антидренажный клапан;

5) Прокладка;

Корпус

Корпус такого фильтра изготавливается из листовой стали методом глубокой вытяжки, и соединяется с крышкой с помощью завальцовки. Преимущества такого устройства - высокое сопротивление механическому повреждению в течении его эксплуатации и крайняя простота замены. Для защиты фильтра от воздействия паров бензина, охлаждающей жидкости, соляного тумана, влаги и т.д. корпус чаще всего покрывают обычной эмалью, которая не отличается высокой долговечностью. К крышке методом точечной сварки присоединен усилитель, основное назначение которого обеспечивать достаточную прочность фильтра и соединения с двигателем.

Большое внимание уделяется герметичности фильтра при повышенном давлении, поэтому между крышкой и усилителем фильтра предусмотрено резиновое уплотнительное кольцо, которое, в отличии от часто применяемого в дешевых фильтрах пластизоля, не вымывается горячим маслом.

Фильтрующий элемент

Фильтроэлемент - главная деталь фильтра. В качестве материала шторы применяется фильтровальная бумака на целлюлозной основе, пропитанная формальдегидными смолами и подвергнутая полимеризации. Торцевые крышки фильроэлемента изготавливаются из металла или из бумаги. Для обеспечения герметичности и надежности работы фильтроэлемента, при соединении крышек со шторой используется специальный маслостойкий клей, сохраняющий свои свойства при высоких температурах.

Свойства бумаги обеспечивают шторе высокую пористость, а пропитка - прочность.

Для достижения максимально возможной площади шторы при минимальных габаритах фильтра, бумагу укладывают специальным образом - обычно в виде многолучевой звезды. Для того, чтобы с одной стороны обеспечить работоспособность всей поверхности фильтровальной бумаги, а с другой стороны - увеличить ее стойкость против пульсирующего механического воздействия, на бумаге путем тиснения выдавливают специальные выпуклости, служащие соблюдению определенного расстояния между складками.

Перепускной клапан

Масляный фильтр оснащен перепускным клапаном. Давление этого клапана точно настроено на условия в системе циркуляции масла и составляет от 0,6 до 0,75 кгс/см^2. Если гидравлическое сопротивление фильтра превышает заданное давление открытия перепускного клапана, то клапан открывается, и масло частично протекает к двигателю, минуя фильтрующий элемент. Это случается при запуске холодного двигателя или в тех случаях, когда фильтр достиг или превысил свой срок службы. Перепускной клапан фильтра совмещен с фильтроэлементом, что исключает перетоки масла внутри фильтра и попадание неочищенного масла в систему смазки двигателя.

Антидренажный клапан

Антидренажный клапан применяется для исключения слива масла из двигателя и масляных каналов в картер после остановки двигателя, чтобы при следующем пуске обеспечить быстрое поступление масла в систему, а также предотвращения пролива масла при замене фильтра. Обычно антидренажный клапан изготавливают в виде резинового кольца переменного сечения, а герметизация обеспечивается упругостью самой резины.

Виды масляных фильтров:

• 1. Магистральные масляные фильтры;

• 2. Масляные фильтры тонкой очистки;

• 3. Комбинированные масляные фильтры;

В магистральных масляных фильтрах при каждой циркуляции все количество масла проходит через фильтр.

В фильтрах тонкой очистки фильтруется 5-10% смазочного масла. Тонкая очистка достигается с помощью фильтрующих элементов, изготовленных из хлопка или мелкопористой бумаги. Фильтры тонкой очистки используются преимущественно для дизельных двигателей грузовиков и строительной техники в связи с повышенным образованием копоти.

В комбинированных фильтрах приблизительно 90% масла фильтруется через магистральный фильтр, тогда как оставшиеся 10% подвергаются тонкой очистке.

Корпусы фильтров сделаны из алюминия, гальванизированной стали или высокосортных пластиковых соединений, обеспечивающих высокую механическую, термическую и химическую устойчивость. Алюминиевые и пластиковые корпуса обладают абсолютной прочностью благодаря лазерной сварке СО₂ или ультразвуковой сварке, а стальные корпуса – благодаря двойному раструбу. В масляных фильтрах BOSCH используются уплотнители из резины специального состава. Такая резина обладает устойчивостью к агрессивным моторным маслам и гарантирует 100% плотность соединения в течение всего срока эксплуатации.

1. Классификации моторных масел

В Европе, США, Японии и других странах действует классификация SAE (Общество Автомобильных Инженеров) по вязкости, похожая на классификацию, применяемую в России. Согласно классификации SAE масла делят на:

• Зимние масла при небольшой вязкости обеспечивают холодный пуск при низких температурах; но при высоких температурах не обеспечивают надежного смазывания двигателя);

• Летние масла надежно смазывают двигатель при высоких температурах, но не обеспечивают холодный пуск при температуре воздуха ниже 0°С);

• Всесезонные масла при низких температурах обладают вязкостью зимних масел, а при высоких - летних.

Зимние масла обозначают буквой W (от слова winter -зима). SAE разделяет моторные масла на 10 классов, отличающихся по вязкостно-температурным характеристикам. Типичные обозначения зимних масел - OW, 5W, 10W, 15W, 20W и 25W, летних - 20, 30, 40 и 50. Чем ниже число, указывающее класс зимнего масла, тем ниже температура, при которой масло сохраняет работоспособность, т.е. смазывает трущиеся поверхности, свободно поступая к ним. Чем больше число в классе летнего масла, тем при более высоких температурах масло остается вязким, сохраняя устойчивую масляную пленку между трущимися деталями . Класс вязкости всесезонного масла обозначают через дефис (-), например 10W-40; причем, чем больше разница первого и второго чисел в обозначении, тем в большем диапазоне температур может работать это масло.

Также существует принятая во многих странах классификация API (Американского Нефтяного Института), которая связывает эксплуатационные свойства масел с условиями работы двигателя. Условия применения масел обозначаются двумя буквами:

• первая определяет тип двигателя (S - бензиновый, С - дизель),

• вторая (А, В, С, D, E, F, G, Н) - уровень эксплуатационных свойств моторного масла.

Причем условия применения масла ужесточаются соответственно возрастанию порядкового номера буквы в алфавите. Масла классов SA и СА предназначены для нефорсированных двигателей, сконструированных до 70-х годов, работающих с легкими нагрузками. А масла классов SH и CD - для высоко-форсированных многоклапанных двигателей и двигателей с наддувом, работающих в тяжелых условиях эксплуатации при высоких нагрузках.

Тенденция такова, что масла в большинстве своем обычно изготавливают всесезонные. При этом многие масла можно использовать как в бензиновых, так и в дизельных двигателях, однако последнее характерно только для моторных масел для легковых автомобилей.

Для упрощенной классификации моторные масла можно разделить на три большие группы, характеризующие состав масла. Масла бывают

• минеральные (полученные из нефтепродуктов),

• синтетические,

• полусинтетические (представляющие собой смесь двух первых).

Такое деление вполне оправдано, поскольку минеральные и синтетические масла отличаются по вязкостно-температурным характеристикам, а значит - и по области применения и, что также немаловажно, по стоимости. Следует заметить, что большую роль играют всевозможные присадки, влияющие в первую очередь на свойства масла, а также и на его цену.

Основные функции масел

1. Образование прочной тонкой пленки на поверхностях трущихся деталей.

2. Отведение тепла, образущегося в результате сгорания топлива и трения.

3. Удаление продуктов сгорания топлива, продуктов износа из зоны трения и удержание их в себе во взвешенном состоянии.

4. Препятствие образованию шлаковых отложений.

Свойства масел

Масло не должно иметь очень малую вязкость при высоких температурах, так как необходимо поддерживать нужное давление в системе и создавать смазывающую пленку между трущимися деталями. Масло не должно иметь большую вязкость при низких температурах, так как необходимо обеспечить холодный запуск двигателя и прокачивание насосом по системе смазки.

Для двигателя Ваз 21081 используются следующие масла: “ЛУКОЙЛ-Арктик” (5W-30, 5W-40; SG/CD); “ЯР-Марка Супер” (5W-30, 5W-40; SG/CD); “Новойл Синт” (5W-30; SG/CD); “ESSO ULTRA” (10W-40; SJ/SH/CD); “ESSO UNIFLO” (15W-40; SJ/SH/CD).

Периодичность замены: через каждые 15000 км пробега.

Система смазки двигателя ВАЗ 21081

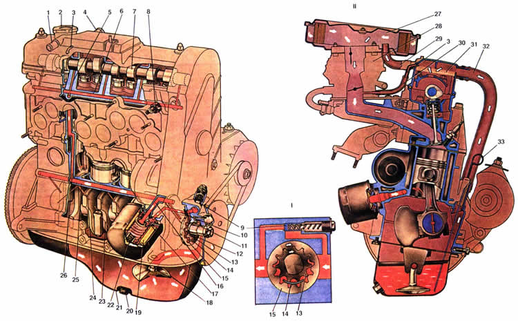

Рис. 9. Система смазки ВАЗ 2108.

1. Патрубок отвода партерных газов в корпус воздушного фильтра; 2. Крышка маслоналивной горловины; 3. Патрубок отсоса картерных газов в задроссельное пространство карбюратора: 4. Патрубок вытяжного шланга; 5. Канал подачи масла к подшипникам распределительного вала; 6. Масляная магистраль в головке цилиндров:

7. Распределительный вал; 8. Датчик указателя давления масла; 9. Редукционный клапан насоса; 10. Канал подачи масла от насоса к фильтру; 11. Передний сальник коленчатого вала; 12. Канал поступления масла от маслоприемника к насосу; 13. Ведущая шестерня масляного насоса; 14. Серпообразный выступ между шестернями; 15. Ведомая шестерня масляного насоса; 16. Канал подачи масла из фильтра в главную масляную магистраль:

17. Противодренажный клапан; 18. Маслоприемник; 19. Картонный фильтрующий элемент; 20. Сливная пробка; 21. Масляный картер: 22. Перепускной клапан; 23. Канал подачи масла от коренного подшипника к шатунному: 24. Канал подачи масла к коренному подшипнику коленчатого вала; 25. Главная масляная магистраль; 26. Канал подачи масла в масляную магистраль головки блока; 27. Воздушный фильтр; 28. Карбюратор; 29. Шланг отвода картерных газов в корпус воздушного фильтра; 30. Шланг отвода карьерных газов в задроссельное пространство карбюраюра; 31. Сетка маслоотделителя; 32. Вытяжной шланг картерных газов: 33. Указатель уровня масла; 34. I.Схема работы масляного насоса; 35. II.Схема вентиляции картера двигателя.

Система смазки двигателя комбинированная, при которой часть деталей смазывается под давлением, часть самотеком и разбрызгиванием. Емкость системы смазки 3, 5 л. Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала. Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы в бобышках поршня, кулачки распределительного вала, толкатели клапанов, а также стержни клапанов в их направляющих втулках. Система смазки включает масляный картер 21, масляный насос с редукционным клапаном 9 и маслоприемником 18, систему масляных каналов, полно поточный фильтр очистки масла с фильтрующим элементом 19, перепускным клапаном 22 и противодренажным клапаном 17, указатель уровня масла 33 и маслоналивную горловину. Давление масла контролируется датчиком 8, который ввертывается в отверстие масляной магистрали в головке цилиндров, соединяемой с главной масляной магистралью в блоке цилиндров. Давление должно быть 4, 5 кгс/см* при частоте вращения коленчатого вала 5600 об/мин. Минимальное давление масла должно быть не менее 0, 8 кгс/см* при 750-800 об/мин. При падении давления масла ниже допустимого предела загорается красным цветом контрольная лампа давления масла и световое табло "STOP" в комбинации приборов. Циркуляция масла при работе двигателя происходит следующим образом. Масляный насос, расположенный на переднем конце коленчатого вала, засасывает масло через фильтрующую сетку маслоприемника 18, приемную трубку и канал 12 в корпус насоса и подает его по каналам 10 в блоке цилиндров к полнопоточному фильтру. В фильтре масло очищается от механических примесей и смолистых веществ. Отфильтрованное масло по каналу 16 поступает в главную масляную магистраль 25, проходящую вдоль блока цилиндров, а оттуда по каналам 24 в перегородках блока цилиндров подводится к коренным подшипникам коленчатого вала. Во вкладышах коренных подшипников имеются по два отверстия, через которые масло проникает в кольцевые канавки на внутренней поверхности вкладышей. Из этих канавок часть масла идет на смазку коренных подшипников, а другая часть по каналам, просверленным в шейках и щеках коленчатого вала, к подшипникам нижних головок шатунов. Из бокового отверстия шатунного подшипника струя масла попадает на зеркало цилиндра в момент совпадения отверстия подшипника с каналом в шатунной шейке. Масло, снимаемое со стенок цилиндра маслосъемным кольцом, через отверстия в поршне отводится внутрь поршня и смазывает опоры поршневого пальца в бобышках поршня. В шатунных шейках коленчатого вала происходит центробежная очистка масла от посторонних включений, содержащихся в масле, которые скапливаются в наклонных каналах под действием центробежных сил в пространстве от отверстий в шатунной шейке до заглушки масляного канала коленчатого вала. Из главной масляной магистрали 25 масло по вертикальным каналам 26 в блоке и головке цилиндров подводится в масляную магистраль 6 головки цилиндров, а оттуда по каналам 5 к подшипникам распределительного вала. Вытекающим из подшипников распределительного вала маслом смазываются рабочие поверхности кулачков и толкателей клапанов. Масляный насос двигателя собран в специальном корпусе, прикрепленном к передней стенке блока цилиндров. Масляный насос односекционный, шестеренчатый, с шестернями внутреннего зацепления. Ведущая шестерня 13 масляного насоса устанавливается на переднем конце коленчатого вала. Ведомая шестерня 15 находится в корпусе масляного насоса. Для обеспечения необходимых зазоров между шестернями и корпусом при изменении температуры корпус отливается из чугуна, шестерни изготавливаются из металлокерамики. При работе двигателя ведущая 13 и ведомая 15 шестерни насоса всасывают масло и впадинами зубьев нагнетают его в нагнетательную полость насоса. При давлении выше 4.5 кгс/см* открывается редукционный клапан 9, и часть масла перепускается из полости давления в полость всасывания насоса. Масляный фильтр навернут на штуцер и прижат к кольцевому буртику на блоке. Герметичность соединения обеспечивается резиновой прокладкой, установленной между крышкой фильтра и буртиком блока. Масло поступает в фильтр по каналу 10 и, пройдя бумажный фильтрующий элемент 19, выходит в главную магистраль блока через центральное отверстие, штуцер крепления и канал 16. Фильтр имеет противодренажный клапан 17, предотвращающий отекание масла из системы при остановке двигателя, и перепускной клапан 22, который срабатывает при засорении фильтрующего элемента и перепускает масло помимо фильтра в масляную магистраль. Система вентиляции картера двигателя принудительная вентиляция картера удаляет из картера газы, пары бензина, отсасывая их во впускной тракт и цилиндры двигателя, чем увеличивает срок службы масла и повышает долговечность двигателя. Кроме того, вентиляция картера не допускает повышения давления в картере из-за проникновения в него отработавших газов. А поскольку система вентиляции закрытая, то исключается попадание картерных газов в салон автомобиля, и уменьшается выброс токсичных веществ в атмосферу. Вентиляция осуществляется путем отсоса картерных газов по вытяжному шлангу 32, через сетку 31 маслоотделителя, шлангу 29 в корпус воздушного фильтра, а также по шлангу 30 в задроссельное пространство карбюратора.
