На плоскій штовхальній рамі 6 встанов пені дві шарнірні (складані) рамки-розпірки 15, що з'єднують раму з відвалої і кожна рамка фіксується у складеному положенні защіпками механічного тюкування, які керуються з кабіни трактора. Між рамками встановлено одні два гідроциліндри повороту відвала, які після розблокування однієї з рамки-розпірок можуть повернути відвал у плані вбік протилежної рамки-розпірки. Можливість повороту відвала в обидва боки під час руку трактор їм певний кут дозволяє уникнути холостих проходів під час розрівнювання і підвищити продуктивність. Можна також нахиляти відвал для кута врізання в межах 7° двома гідроциліндрами.
Відвал кавальєророзрівнювача із заднім розташуванням навішують на універсальну раму 17 (рис. 11, г). Відвал 1 має на лівому кінці на правому – відкрилок, який перешкоджає обсипанню ґрунту в канал. Винесення відвала вправо на 1. 11,5 м від гусениці дає можливість трактору на відстані не менше 0,5 м від брівки каналу. Підніманням навісної рами за допомогою штока гідроциліндра регулюють товщину розрівнюваного ґрунту.
Посів з частиною дна (неповнопрофільні планувальники) і для планування іншого периметра перерізу каналу (профілювальники каналів).
При плануванні укосів візок рухається знизу доверху або зверху, а ківш – знизу доверху. Ківш 3 має відкидне дно для навантаження в транспортні засоби, що рухаються по дну каналу. Скребок зачищає укосів. Планувальний ківш драглайна (рис. 12, в) порівняно із ковшем має меншу висоту і гладеньку ріжучу кромку без зубів. Завдяки зміщенню центра ваги назад і низькому кріпленню тягових ківш знімає тонку стружку ґрунту. Планувальні ковші малої містко-к обладнання циклічної дії, дають малу продуктивність та низьку якість. Укісник, що закріплений на основному відвалі, переміщує ґрунт у більшості випадків донизу тому, що відвал встановлено під кутом захвату 45…60°.
Основний відвал автогрейдера використовують для розрівнювання ті ґрунту, що виноситься заднім відвалом. Відвальні укосопланувальники застосовувати для планування укосів мілких і середніх каналів глибшими.

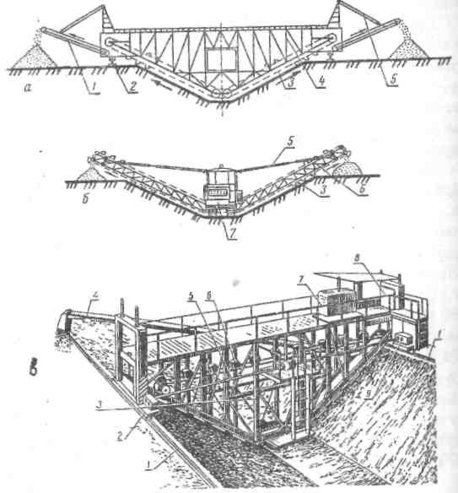

Рис. 13. Схема профілювальників каналів з двостороннім та одностороннім розвантаженням: а – з двостороннім розвантаженням, що рухається по берма двостороннім розвантаженням, що рухається по дну; 1 – транспорт і рейковий хід; 3 – ківшевий ланцюг; 4 – ферма; 5 – підвіска; 6 і рама; 7 – тягач; в – багатоківшевий профілювальних з розвантаженням грушу: 1 – рейка; 2 – ходовий візок; 3 – ферм і вальний транспортер; 5 – поперечні вали привода, б – лінія (ланцюги з ковшами); 7 – дизель-електрична установки, 8 – пульт керування; 9 – редуктор
Це забезпечує високу точність. Товщину стружки ґрунту регулюють, піднімаючи ферму на ходових візках гвинтовими домкратами. В профілювальників з двостороннім розвантаженням ґрунту (рис. 13, а) рухаються у двох паралельних площинах. Кожна ківшева лінія планує укіс і частину дна під час безперервного руху машини вздовж каналу. і, і транспортера відвалюють ґрунт. У профілювальників з одностороннім розвантаженням ґрунту – одна лінія (рис. 13, в). Ковші планують обидва укоси і дно. На одному кінці ця ведучої зірочки ковші розвантажуються на поздовжній приймальний транспортер, який переміщує ґрунт до поперечного транспортера, що відвалу ґрунт на одну з берм. Такі простіші за конструкцією менше ковшів. За один прохід знімають стружку товщиною Деякі типи профілювальників обладнують вібробрусами для ущільнення верхні дна і укосів на глибину 100…150 мм. Профілювальники планують пали тільки з одним коефіцієнтом закладання укосів і мають значні масу. Для переїзду через штучні споруди машину демонтують. Профілювальники на гусеничному ходу (рис. 13, б) також мають Два ківшевих ланцюгових робочих органи 3. Робочі органи рухаються по своїй рамі 6 і планують відповідний укіс і частину дна. На ківшевих мах встановлені зачисні ножі. Товщину врізуваної стружки ґрунту двома гвинтовими домкратами з електроприводами; вони піднімають її опускають обидві ківшеві рами. Вивантаження ґрунту відбувається без середнього з ковшів на берми на відстані 5…6 м від брівки. Профілювальника на гусеничному ходу дають можливість регулювати закладання укосів і і псуватися без попереднього прокладання рейок.
Усі профілювальники мають багатомоторний електропривод. Вони живляться її енергією від електромережі через кабель або від дизель-генератора, що на машині. Профілювальники здійснюють послідовні проходи ділянці в обох напрямах (човникові проходи). На початку кожні проходу ферма або рама робочого органа опускається гвинтовими домкратами на товщину зрізуваної стружки ґрунту. Для профілювання каналу із вданим уклоном застосовують слідкуючий механізм, щуп-датчик якого по натягненому вздовж каналу колірному дроту.
5. Машини для закріплення (стабілізації) укосів
Стабілізація укосів осушувальних каналів, а також дамб, провалин метою захисту поверхні укосів від водної ерозії та інших руйнування. Метою тривалого збереження профілю каналів. Для стабілізації укосів вальних каналів застосовують: травосіяння, обдернування, вимощувати, кріплення основ укосів плотами і дерев'яними щитами із забий ні кілків, укладання залізобетонну плит і встановлення лотків. Закріпили каналу плотами, фашинами, камінням і дерниною провадиться. Укладання залізобетонних плит і лотків здійснюють загальнобудівними машинами. До спеціальних машин для стабілізації укосів відносин, для травосіяння на укосах і машини для забивання кілків при плотоюмленні укосів.
Машина для гідросіяння являє собою робоче обладнання гусеничного трактора 1 (рис. 14, а). На рамі 2, що охоплює коток ш 11, змонтована поворотна колонка 5 із закріпленою на ній поливальною II ягою 7. Штанга може переміщуватися у вертикальній площині 6. На площадці оператора, що має огорожу 14, розташовані кронштейн 3 із шарнірно закріпленим гідрометальником 4. універсальна насадка (рис. 14, в) з. набором спеціальні (рис. 14, б) дальнього і ближнього сіяння. Ємкість котка-цистерни і за допомогою вакуумного насоса 13, а заправка твердими комиш і насінням здійснюється через люк 9 у торцевій стінці котка. Робоча суміш являє собою мульчу із суміші трав, мінеральних добрим і або торфодрібняка і плівкоутворювальних матеріалів (бітумної або пінемульсії). Шар тирси або торфового дрібняка утримує вологу 11 укосу в період проростання рослин і разом з добривами живить їх. Піноутворювальні матеріали сприяють міцному з'єднуванню компоненті" між собою і з ґрунтом укосу, протидіють змиванню насіння опадами.

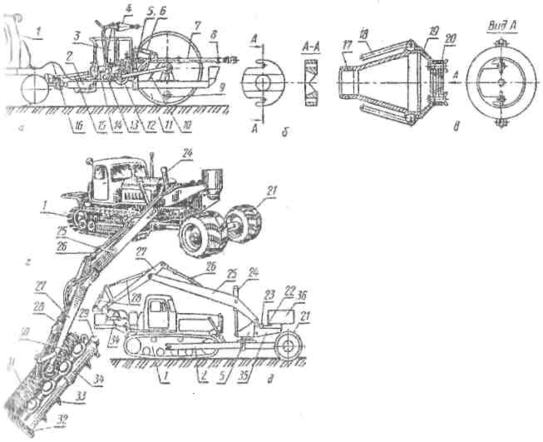

Рис. 14. Конструктивні схеми машин для стабілізації укосів травосіянням: а – машина для гідровисіву; б – спеціальна шайба для ближнього висіву; в – універсальна насадка; г – машина для механічного травосіяння у робочому положенні; д – те ж саме, в транспортному положенні; 1 – трактор; 2 – рама; 3 – стояк-кронштейн; 4 – гідрометальник; 5 – поворотна колонка; 6 – гідроциліндр
В робочому положенні машина рухається по бермі каналу паралельно косу. Мульча подається фекальним насосом 12 через порожнисту вісь цистерни 11 і трубопроводи 10 у поливальну штангу 7, встановлену паралельно площині укосу. Через щілинні насадки 8 вона подається під тиском і поверхню укосу. Насіння трав при цьому заглиблюється в ґрунт на 5… 10 кремі місця, які машина не досягає, обробляє.
Машина для механічного травосіяння являє собою напівнавісне (н рій чому положенні) бокове, розташоване консольне обладнання до гусеничні І трактора (рис. 14, г, д). Робочий орган 34 встановлюється на стрілі 25 рукояті 27. Стріла може повертатися на поворотній колонні розташованій на рамі 2, що охоплює трактор і має спереду опорні колеси шинами 21. Гідроциліндрами 24, 26, 28 робочий орган 84 у потрібне положення на укосі. В робочому положенні машина по бермі каналу. Робочий орган 34, переміщуючись вздовж і приорює насіння, коткує поверхню укосу. На рамі 32 робочого прій змонтовані розпушувачі 33, над кожним з яких встановлені бункери вальними апаратами 31 з ланцюговим приводом від ущільнювальний 30. Привод розпушувачів 33 здійснюється від гідромотора 29. Для добрив на кронштейні 35 (рис. 8.14, д) поворотної колонки 5 апарат 36 для розпилювання добрив по поверхні укосу. Добрива подаються гнучким шлангом 22 через розпилювач 23 на поверхню.
6. Машини для влаштування протифільтраційних покриттів
Одним з основних завдань у водогосподарському будівництві є фільтрацією води з каналів. У залежності від місцевих умов для усуненні І фільтрації канали облицьовують монолітним або збірним бетоном і асфальтобетоном, бетоном з полімерними матеріалами, ущільнення ґрунтів або застосовують захисні глинисті екрани. Найбільш активним у боротьбі з фільтрацією є влаштування на зрошувальних монолітних бетонних покриттів.
Машини, для влаштування протифільтраційних покриттів розділені машини для влаштування монолітних бетонних, і асфальтобетонних покриттів і на машини для влаштування збірних бетонних покриттів (рис. 15).
Для влаштування монолітних бетонних і залізобетонних покриттів бетоноукладачі. Вони повинні виконувати такі операції: розподіл і розпилювання бетонної суміші шаром певної товщини, ущільнення вібруванням, закладання констопів.
Використана література
1. Алексеева Т.В. Гидропривод и гидроавтоматика землеройно-транспортных машин. М., "Машиностроение", 1966.
2. Анохин А.И., Петере Е.Р., Эвентов И.М. и Xархута Н.Я. Дорожные машины (основы теории и расчета). М., Дориздат, 1950.
3. Артемьев К.А. Основы теории копания грунта скреперами. М., Машгиз, 1963.
4. Артемьев' К.А. Определение сопротивления грунта отвалу бульдозера. Сборник научных работ СибАДИ. Вып. 1. 1969.
5. Бабков В.Ф. и Гербурт-Гейбович А.В. Основы грунтоведения и механики грунтов. М., Автотрансиздат, 1956.
6. Бабков В.Ф., Бируля А.К. и Сиденко В.М. Проходимость колесных машин по грунту. М., Транспорт, 1969.
7. Баловнев В.И. Новые методы расчета сопротивления резанию грунтов. М., Росвузиздат, 1963.
