Глава 1. Анализ и уточнение проектных материалов и местных условий строительства.

1) Город Тверь,Тверская область.

Речной порт на Волге при впадении в неё реки Тверцы. Железнодорожная станция на линии Москва-Ленинград, в 167 км к северо-западу от Москвы. Население 367 тыс.чел. Площадь области 84,1 тыс.км² . Преобладают дерново-подзолистые, подзолистые, подзолисто-глеевые почвы. На моренных отложениях - преимущественно суглинистые и супесчаные, в районах Валдайской возвышенности и на зандровых низинах - много песков и супесей, торфяно-подзолисто-глеевые почвы, местами - болотные.

1. Категория улицы - общегородская магистральная регулируемая.

2. Технические характеристики улицы:

• расчетная скорость движения - 100 км/ч,

• ширина полосы движения - 3,75 м,

• число полос движения - 2-4,

• наименьший r кривых в плане - 400 м,

• наибольший продольный уклон - 60 ,

• наибольшая ширина зем.полотна - 40 м.

1. Климатические характеристики.

• дорожно-климатическая зона - II,

• подзона (северная) - II_1,

• глубина промерзания - 1,35 м,

• климат умеренно-континентальный,

• средняя температура января от -8,5 до -10,5С,

• средняя температура июля от 17 до 18С,

• количество осадков 550-750 мм в год.

1. Начало сезона земляных работ:

Дата начала работ 24.04

Дата окончания 20.10

Продолжительность сезона 180

Количество нерабочих дней по климатическим условиям 13

1. Оценка грунтовых гидрологических условий.

2,6 - H = РУГВ

2,6 - 1,4 = 1,2

1. Высота капиллярного поднятия воды в грунте.

Грунт Высота кап. поднятия воды, м

суглинок легкий 1,0 - 1,5

1. Определение плотности влажности грунта.

естественного сложения 1625 кг/м³ ,

насыпного 1435 кг/м³ ,

при стандартном уплотнении 1700 кг/м³ ,

оптимальная влажность 16.

1. Характеристики грунтов.

_вл=_сх (1+W),где W-оптимальная влажность.

_вл=1700 (1+0,16)=1972 кг/м³ _,

1. Крутизна откосов траншей.

Наибольшая допустимая крутизна откосов при глубине траншеи, м

3-5м 1  0,75

Вывод: Так как нижняя точка траншеи лежит ниже уровня грунтовых вод, то требуется принять меры по их отводу.

Глава 2. Основные принципы расположения инженерных сетей.

Располагать под технической полосой в одной траншее телефонные кабели, теплопровод и водопровод ( в коллекторе ). Газопровод или канализацию в траншее, а кабели наружного освещения под мачтами освещения.

Во второй траншее располагать водосток ( смотровой колодец к нему ), оставшиеся инженерные сети и кабели освещения.

I Выбираем конструкции сетей.

1. Для канализации берем чугунные трубы.

Внутренний диаметр 800 мм,

Длина трубы 4,00 м,

Масса 1 метра трубы 359,8 кг,

Масса трубы 1439,2 кг.

1. Для теплопровода берем стальные трубы с теплоизоляцией из битумоперлита.

Внутренний диаметр 400 мм,

Наружный диаметр 600 мм,

Длина трубы 12 м,

Масса трубы 1,85 т.

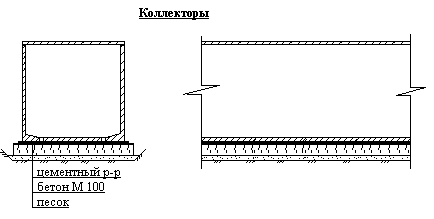

II Определение ширины коллектора.

В_к=2D_теп+в_пр+2j = 20,6 + 0,8 +20,2 = 2,4 м, где

В_к- ширина коллектора,

D_теп- наружный диаметр теплопровода,

в_пр- ширина прохода,

j - расстояние от трубопровода до стенок коллектора.

Принимаем: ширину коллектора 2,4 м,

высоту коллектора 2,4 м,

длину монтажного элемента 3,6 м,

наибольшая масса монт. элемента 13,8 т.

Способ монтажа подземных сетей - блоками коллектором, т.к. ширина коллектора 2,4м , то принимаем наименьшую ширину траншеи по дну (м) при:

1. сварных соединениях сетей 2,4 + 1,4 = 3,8 м,

2. раструбных соединениях сетей 2,4 + 1,4 = 3,8 м,

3. фальцевых и на муфтах 2,4 + 1,4 = 3,8 м.

При диаметре водостока 700 мм принимаем

• диаметр круглых колодцев 1250 мм;

• ширину прямоугольных колодцев 1200 мм;

• высоту рабочей камеры (без люка) 1,65 м;

• массу монтажного элемента 1,2 т.

III Расположение инженерных сетей в траншеях.

Глубина промерзания грунта - 1,35 м.

ЛЕВАЯ ТРАНШЕЯ:

Водопровод, теплопровод, телефонный кабель располагаем в коллекторе. В траншее также располагаем канализацию и кабели наружного освещения.

Общие коллекторы: не менее 0,5 м до верха коллектора.

Итого: 2,9 м.

Канализация: при диаметре трубы более 500 мм - не менее 0,7 м до верха трубы, лоток трубы на 0,5 м ниже глубины промерзания.

Итого: 1,85 м.

Высота коллектора 2,4 м,

Основание коллектора 0,22 м,

Высота до верха коллектора (от поверхности земли) 0,5 м

2,4 + 0,22 + 0,5 = 3,12 м  При глубине траншеи более 3 м наибольшая допустимая крутизна откосов будет 1: 0,75.

Для кабелей наружного освещения ширину траншеи по дну примем 0,5 м. При глубине заложения коллектора 3,12 м , крутизна откосов будет (3,12 - 0,7):1,815. Таким образом от ЛЭП до коллектора будет 1,815 + 0,5 = 2,315 м. Ширину траншеи по дну для коллектора принимаем 3,8 м.

В смежной (совместной) траншее помимо кабелей наружного освещения и общего коллектора разместим канализацию. Наименьшая глубина заложения канализации: лоток трубы на 0,5 м ниже глубины промерзания (1,35 м). Таким образом получается при внутреннем диаметре трубы 800 мм

1,35 + 0,5 = 1,85 м

Т.к. d_тр = 800 мм, то ширина траншеи по дну (при раструбных соединениях) 1,8м. В итоге полная ширина левой траншеи В_тр^лев= 10,78 м .

ПРАВАЯ ТРАНШЕЯ:

Внутренний диаметр водостока 0,7 м. Наименьшая глубина заложения водостока (канализация дождевая): лоток трубы ниже глубины промерзания на 0,5 м. Таким образом, при толщине стенок 0,1 м (трубы ж/б) и учета рабочей камеры смотрового колодца (1,65 м) и горловины (0,55 м) будем иметь глубину траншеи - 2,2 м.

Для водостока ширина траншеи по дну при раструбных соединениях и наружном диаметре трубы 0,9 м имеем 1 + 0,9 = 1,9 м.

В итоге полная ширина правой траншеи В_тр^пр = 5,7 м.

Глава 3. Проект организации строительства (ПОС).

Находим необходимое количество труб.

N_тр = L_ул / l_тр, где L_ул - длина улицы,

l_тр- длина трубы.

1. Для водостока N_тр = 294,1 (295) шт.

2. Для водопровода N_тр= 300 шт.

3. Для канализации N_тр= 375 шт.

4. Для теплопровода N_тр= 125 шт.

Находим необходимое количество колодцев.

N_к=L_ул / l_{к ,}где L_ул- длина улицы,

l_тр- длина трубы.

1. Смотровых колодцев N_к = 15 шт.

2. Водоприемных колодцев N_к = 50 шт.

Расчет объемов работ:

1. Растительный грунт

V_рг = B_ул  h_р  L_ул, где B_ул - ширина улицы (B_ул=66,48м),

h_р - толщина снимаемого растительного слоя(h_р=0,2м),

V_рг = 66,48  0,2  1500 = 19944 м ³ .

1. Объем грунта, подлежащий вывозу

V_в =V_рг-( B_тр^пр + B_тр^лев) h_р  L_{ул ,}где B_тр^пр - ширина правой траншеи по верху,

B_тр^лев - ширина левой траншеи по верху.

V_в = 19944 - (5,7 +10,78)  0,2  1500 = 15000 м ³ .

1. Определение геометрических размеров траншеи

V_тр^{пр (лев)}=(S_т) L_ул

а) правой траншеи:

S₁ =0,18375 м³ S₂ =0,35 м³

S₃ =0,7875 м³ S₄ =0,81 м³

S₅ =4,18 м³ S₆ =1,815 м³

V_тр^пр = (0,18375+0,35+0,7875+0,81+4,18+1,815)1500=12189,375м³

б) левой траншеи:

S₁ =1,28575 м³ S₂ =3,33 м³

S₃ =1,7575 м³ S₄ =0,60325 м³

S₅ =11,856 м³ S₆ =2,19615 м³

S₇ =1,6205 м³ S₈ =0,18375 м³

V_тр^лев=(1,28575+3,33+1,7575+0,60325+11,856+2,19615+1,6205+0,18375)1500

=34249,35м³

1. Объем грунта для обратной засыпки

V_об.з.^{пр (лев)}=( V_тр^{пр (лев)}- V_ис - N_к V_к)( _ст^сх /_ест^сх) , где

_ст^сх - плотность грунта при стандартном уплотнении в сухом состоянии (1700),

_ест^сх - плотность грунта в естественном состоянии (1625),

_ст^сх /_ест^сх=К, где К - коэффициент относительного уплотнения.

V_ис^пр =V_водост=(3,140,8² /4)1500=753,6м³

V_ис^лев =V_кан+V_кол= 9393,6м³

V_об.з.^пр = К  (12189,375-753,6-46,1) = 11913,6м³ ,

V_об.з.^лев =К  (34249,35-9393,6) = 25999м³

1. Объем грунта для вывоза

V_выв =( V_тр^{пр (лев)}- V_об.з.^{пр (лев)})( _ест^сх/_н^сх), где _н^сх - плотность насыпного грунта,

_ест^сх/_н^сх=Кр, где Кр - коэффициент разрыхления.

V_выв^пр =Кр  (12189,375-11913,6) = 311,6 м³

V_выв^лев =Кр  (34249,35-25999) = 9322,9 м³.

Фактическая продолжительность строительства.

Т_р = А_к - Т_впр - Т _кл - Т_рем, где Т_впр- количество выходных и праздничных дней,

Т _кл- количество нерабочих дней по климатическим условиям (Т_кл=13дней),

Т_рем - количество дней из-за ремонта и простоя техники (Т_рем=17дней),

Т_впр=(n180)/7 + Т_пр=29,730

Т_р =180 - 30 - 13 - 17 = 120 дней

Определение рациональной длины захватки.

L_min= L_ул/2 Т_р=6,25 м

L_р=8,2/ t_зв, где t_зв- время монтажа 1м трубы одним звеном,

t_зв= H_вр /N_зв, где H_вр- норма времени (0,38),

N_зв- количество человек в звене (5 человек).

t_зв= 0,076, L_max=108 м/см.

Выбор основных ведущих машин потока.

Подбор экскаватора (для траншеи с водостоком).

Основная цель: назначить такой тип машины, требуемые технические параметры которой позволяют выполнять работу по разработке траншеи. При этом должны выполняться следующие условия:

1. П_см^max  П_см^тр

2. R_p^maxR_p^тр
