Рулевой механизм в целях повышения на­дежности усилен, имеет большие размеры, что увеличило межцентровое расстояние с (рис. 9) между осями червяка 16 и вала ролика 13 до 52,5 мм (вместо 43,5 мм). Картер 14 рулевого механизма изготовлен из алюминиевого сплава. Регулировку зацепления ролика с червяком осуществляют втулкой 12, ввернутой на правой резьбе в крышку картера и навернутой на левой резьбе на резьбовой хвостовик вала 15 сошки. Установленное положение втулки фиксируют контргайкой. Масло в картер заливают через отверстие во втулке 12, завернутое пробкой, и отверстие в хвостовике вала сошки.

Применено энергопоглощающее рулевое управление с телескопическим составным руле­вым валом и колонкой. Рулевой вал состоит из двух частей: нижней 18, приваренной к чер­вяку 16, и верхней 4, на которой закреплено рулевое колесо /. К верхней части 4 вала при­варена втулка 9, надвинутая с определенным натягом и контролируемым усилием осевого сдвига шлицованной частью, имеющей про­дольные прорези, на шлицы конца нижнего 18 участка вала.

Рулевая колонка состоит из трех частей: нижней трубы 10, закрепленной стяжным хому­том 11 на цилиндрическом выступе картера, верхней трубы 3, соединенной с корпусом под­шипника верхней части рулевого вала, и сред­ней трубы 8, напрессованной на верхнюю и нижнюю трубы колонки с контролируемым осе­вым усилием сдвига и закрепленной к крон­штейне 5 кузова. В местах сопряжения труб колонки установлены тонкостенные антифрик­ционные пластмассовые трубчатые вставки. Необходимые натяг и осевое усилие сдвига между трубами колонки обеспечиваются че­тырьмя рядами сферических выдавок 19, сде­ланных в наружной трубе в местах сопря­жения.

В случае аварии автомобиля происходит сдвигание участков рулевого вала и колонки и из-за трения в сопряжениях поглощение энергии удара. Колонка имеет уплотни­тель 17.

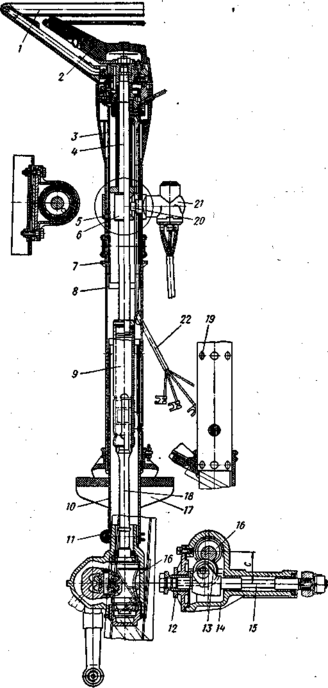

Рис. 9. Усовершенствованное рулевое управление авто­мобиля «Мос­квич-412»

Затяжка хомута 11 крепления нижней трубы колонки на картере также обеспечивает их взаимное смещение при сильном ударе. Значительное смещение средней трубы колонки в кронштейне 5 вверх при ослаблении его за­тяжки ограничивается специальным упорным кольцом 7, приваренным на трубе.

В целях повышения безопасности водителя на выключателе звукового сигнала установлена мягкая накладка 2.

В рулевом управлении данного типа преду­смотрена установка противоугонного устрой­ства, закрепляемого на рулевой колонке и совмещающего замок зажигания 21 и специаль­ный механизм со штифтом 20, входящим в паз на втулке 6, закрепленной на рулевом валу. При выключении зажигания штифт входит в паз втулки и запирает руль. Пучок проводов 22 от выключателя сигнала и противоугонного устройства выведен из колонки наружу.

На автомобиле «Москвич-408» с нижним рас­положением рычага переключения передач рулевое управление имеет в основном устрой­ство, аналогичное устройству рассмотренного первого варианта рулевого управления авто­мобиля «Москвич-412» с некоторыми конст­руктивными отличиями. В конструкции руле­вого управления автомобиля «Москвич-408» с расположением рычага переключения передач на рулевой колонке рулевой вал проходит внутри полого вала управления коробкой пере­дач, закрытого рулевой колонкой и установлен­ного в верхнем кронштейне колонки на пласт­массовой втулке. С верхним концом вала управ­ления коробкой передач соединен рычаг пере­ключения передач, а с нижним — рычаги тяг переключения передач.

В моделях последних выпусков автомобиля «Москвич-408» в связи с унификацией ряда агрегатов и механизмов с агрегатами и меха­низмами автомобиля «Москвич-412» исполь­зуют и соответствующие элементы рулевого управления этого автомобиля.
