МИНИСТЕРСТВО ОБЩЕГО И ПРФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВОЛОГОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Факультет: ФПМ

Кафедра: АиАХ

Дисциплина: ТЭА

РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту

Тема: Разработка сроков и состава работ ТР электрооборудования автомобиля ГАЗ-31029

Выполнил: Сергеев ДБ

Группа: МАХ - 41

Руководитель проекта:

Пикалев ОН

г Вологда

2001 г

ЗАДАНИЕ НА КУРСОВОЕ ПРОЕКТИРОВАНИЕ № 50

по дисциплине "Техническая эксплуатация автомобилей"

1. Исследовать фактические сроки и состав работ ТР электрооборудования автомобиля ГАЗ-31029, составить их математическое описание

2. Разработать технологический процесс ТР стартера автомобиля при согласовании с руководителем сочетании дефектов

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 4

1. ХАРАКТЕРИСТИКА ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЯ ГАЗ-31029 5

2 СТАТИСТИЧЕСКОЕ ИССЛЕДОВАНИЕ ФАКТИЧЕСКИХ СРОКОВ И СОСТАВА РАБОТ ПО ТР ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЯ 6

21. Исходные данные 7

22 Определение закона распределения доли работ на ТР электрооборудования 8

23. Исследование вероятности возникновения неисправностей и состава работ по сопутствующему текущему ремонту 9

3 РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ТР ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЯ ГАЗ-31029 12

Зона текущего ремонта 12

31. Перечень работ на регулировку стартера, его замену и текущий ремонт 13

32 Используемые эксплуатационные материалы 14

3.3 Определение производственной программы 14

3.4 Подбор технологического оборудования 15

35 Техническое нормирование трудоемкости работ на замену стартера и его текущий ремонт 16

ЗАКЛЮЧЕНИЕ 18

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 19

ПРИЛОЖЕНИЯ ---------------------------------------------------------------------------------------- 20

ВВЕДЕНИЕ

Курсовой проект по технической эксплуатации автомобилей ставит своей целью:

• закрепление и расширение теоретических и практических знаний по организации и технологии ТО и ТР автомобилей;

• развитие у студентов навыков самостоятельной работы со специальной нормативной и научно-технической литературой при разработке технологических процессов ТО, ремонта и оценке надежности автомобилей в условиях АТП;

Темой данного курсового проекта является исследование фактических сроков и состав ТР электрооборудования автомобиля ГАЗ-31029, составление их математического описания, разработка технологического процесса ТР стартера двигателя автомобиля ГАЗ-31029.

1. ХАРАКТЕРИСТИКА ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЯ ГАЗ-31029

Электрооборудование постоянного тока автомобиля ГАЗ-31029 включает:

• Номинальное напряжение в сети – 12 В (Приборы соединены по однопроводной системе, отрицательные выводы источников питания соединены с корпусом автомобиля);

• Аккумуляторная батарея – 6СТ-66-А3 или 6СТ-60ЭМ

• Генератор 1601.3701 – трёхфазная синхронная электромашина с электромагнитным возбуждением и встроенным кремниевым выпрямителем. Работает совместно с регулятором напряжения;

• Регулятор напряжения 13.3702-01 – бесконтактный, измерительным элементом регулятора является стабилитрон, который управляется пятью транзисторами;

• Стартер СТ230-Б4 – четырёхполюсный, четырёхщеточный электродвигатель постоянного тока с электромагнитным тяговым реле;

• Система зажигания – батарейная бесконтактная, транзисторная. Она состоит из катушки зажигания Б116 (преобразование тока низкого напряжения в ток высокого напряжения), добавочного резистора 14.3729, коммутатора 13.3734-01 (для усиления сигналов датчика-распределителя и управление током катушки зажигания), датчика-распределителя зажигания 19.3729 (генератор, который вырабатывает импульсы напряжения для управления транзисторным коммутатором, служит для распределения импульсов тока высокого напряжения по свечам и для автоматического регулирования момента зажигания в зависимости от оборотов и нагрузки), свечей зажигания А14В, наконечников свечей, выключателя зажигания, проводов низкого и высокого напряжения, электронного блока управления экономайзером принудительного холостого хода карбюратора (устройство, которое, в зависимости от частоты импульсов, поступающих с катушки зажигания, управляет электромагнитным клапанном 19.3741);

• Освещение и световая сигнализация – фары (одна галогенная двухнитевая лампа для дальнего света и одна лампа для габаритного света), задние фонари, центральный переключатель света 41.3709, реле переключения фар РС711 (для переключения света в головных фарах), переключатель указателей поворота и света фар П149-01;

• Звуковые сигналы С302Г и С303Г;

• Стеклоочиститель СЛ136-Б – электрический привод на две щетки;

• Приспособление для обмыва ветрового стекла – приспособление состоит из бачка, в котором установлен насос с приводом от электродвигателя, жиклёров и резиновых шлангов;

• Прикуриватель ПТ;

• Электропроводка и предохранители – плавкие предохранители на 6,8 и 16 А;

• Приборы КП125А – комбинация приборов в которой смонтированы: указатель уровня топлива, указатель давления масла в системе смазки, указатель температуры охлаждающей жидкости и указатель силы тока.

2 СТАТИСТИЧЕСКОЕ ИССЛЕДОВАНИЕ ФАКТИЧЕСКИХ СРОКОВ И СОСТАВА РАБОТ ПО ТР ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЯ

Техническое состояние приборов электрооборудования автомобиля существенно влияет на его работоспособность. Распространенными неисправностями электрооборудования являются:

• АКБ – стартер прокручивает двигатель с малой скоростью, быстрое выкипание электролита;

• Генератор – отсутствует зарядка АКБ, нет полной отдачи генератора;

• Регулятор напряжения – нет зарядки АКБ, перезаряд или недозаряд АКБ;

• Стартер – стартер и тяговое реле не включаются; тяговое реле включается, но якорь не вращается; после пуска двигателя стартер не выключается; стартер вращает двигатель с низкими оборотами и ненормальным шумом; тяговое реле включается и быстро выключается (стучит); стартер включается, но двигатель не вращается; стартер вращается, но шестерня не входит в зацепление;

• Система зажигания – двигатель пускается, но после выключения стартера глохнет; двигатель не пускается, искры нет; перебои в системе зажигания; сильная детонация при резком открытии дроссельных заслонок; двигатель не имеет приёмистости; увеличенный расход топлива и снижение мощности двигателя;

• Освещение и световая сигнализация – не горят отдельные лампы; не включается стоп-сигнал; стоп-сигнал не выключается; частое перегорание нитей накала ламп; не работает сигнализатор указателей поворота; указатели поворота горят без мигания;

• Звуковые сигналы – сигналы не звучат или звучат прерывисто; сигнал издаёт дребезжащий звук;

• Стеклоочиститель – при включении стеклоочиститель не работает; стеклоочиститель работает только на одной скорости;

В устранении этих неисправностей часть занимает объем работ по стартеру требующий специального оборудования. Для определения нормальной работоспособности стартера проверки рекомендуется производить на специальном стенде модели 532М. К тому же ремонт стартера связанная с достаточно сложными регулировками и разборочно-сборочными работами из-за сложности конструкции.

При решении задач текущего ремонта электрооборудования важно знать не только неисправности, но и вероятности их появления, возможных комбинаций неисправностей с целью определения наиболее вероятных составов работ.

21. Исходные данные

Имеем следующие экспериментальные результаты распределения долей работ на ТР электрооборудования (по отношению к общему объему работ по всему автомобилю) см рис 21 и табл 21.

Таблица 21

Доля работ на ТР электрооборудования

в общей трудоемкости ТР автомобиля

Суть исследований заключалась в том, что в 31 случае определяли отношение фактического объема работ (трудоемкости) на текущий ремонт электрооборудования к объему работ по автомобилю в целом. Каждый случай был отдельным в общем объеме статистики.

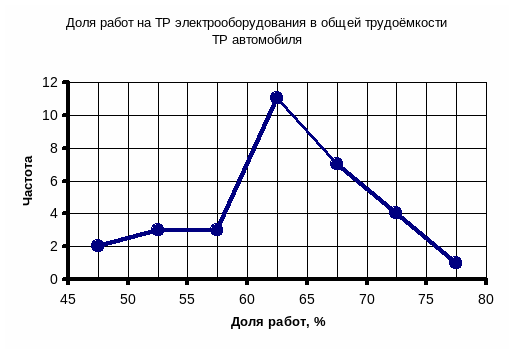

Рис.2.1.

22 Определение закона распределения доли работ на ТР электрооборудования

Завершенные испытания используются в тех случаях, когда ресурс испытаний сравнительно невелик: обычно при этих испытаниях можно получить сравнительно большой объем статистики, что повышает точность результатов. Расчет производим с помощью ЭВМ, поэтому исходные данные необходимо записать в виде:

07 - число интервалов разбиения выборки,

0031 - объем выборки,

00005.00 – величина интервалов разбиения,

002003003011007004001 – частота попадания в интервал,

00047.5000052.5000057.5000062.5000067.5000072.5000077.50 – середины полей интервалов,

/

//

Таблица 22

Результаты статистической обработки на ЭВМ

здесь должна быть распечатка с ЭВМ

Из табл 22 видно, что среднее значение доли работ на ТР электрооборудования составляет t_ср=62,98%, а среднеквадратичное отклонение  =7,803%. Таким образом, в 68% случаев, т.е. 21 из 31, результаты лежат в пределах 55-70%.

23. Исследование вероятности возникновения неисправностей и состава работ по сопутствующему текущему ремонту

Для оценки математического ожидания возникновения неисправности служит доверительный интервал, показывающий наибольшую и наименьшую вероятность возникновения той или иной неисправности:

где p₁ , p₂ - верхняя и нижняя границы интервала, определяемые по формуле:

где n = 100 - количество наблюдений (100 автомобилей),

t = 1,63 при доверительной вероятности  = 0,9 (90% результатов попадут в данный интервал),

 = m/n - опытная вероятность события (m - число благоприятных исходов события - возникновение неисправности)

В частном случае  =Р

1.Неисправность стартера:

=80/100=0,8;

Р₁=0,722;

Р₂=0,857;

0,722  Р 0,857.

2.Неисправность генератора:

=60/100=0,6;

Р1=0,519;

Р2=0,676;

0,519Р0,676.

3.Неисправность освещения и световой сигнализации:

=30/100=0,3;

Р1=0,231;

Р2=0,379;

0,231Р0,379.

4.Неисправность АКБ:

=5/100=0,05;

Р1=0,025;

Р2=0,099;

0,025Р0,099.

5.Неисправность системы зажигания:

=10/100=0,1;

Р1=0,056;

Р2=0,173;

0,056Р0,173.

Из приведенных расчетов видно, что наиболее вероятно возникновение необходимости текущего ремонта карбюратора и топливного насоса Эти данные необходимо учитывать при разработке технологического процесса ТР, при расчете необходимости в запасных частях и тд
