Пункты экипировки обычно располагают на станциях основного или оборотного депо в зависимости от способа обслуживания поездов локомотивами, серии локомотива, вида тяги, от объёма топливных баков, песочных бункеров, в зависимости от удельного расхода топлива. Все локомотивы прошедшие ТО или ТР, экипируются в депо независимо от наличия экипировочных устройств на приёмоотправочных путях станции.
При выборе места размещения экипировочных пунктов основным определяющим фактором является наибольший возможный пробег локомотива между наборами песка и дизельного топлива.
Из расчётов выбирают наименьшие результаты и в зависимости от способа работы локомотива выбирается место экипировки.

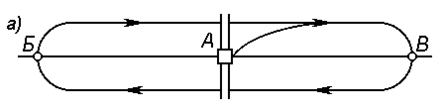

А – основное депо, Б, В – оборотные депо.
Грузовое движение: АБ=200 км. АВ=280 км.
Меж экипировочный пробег равен 480 километров.
Учитывая максимальный меж экипировочный пробег и длины тяговых плеч, устанавливаем пункты экипировки в основном и оборотных депо.
П
ассажирское движение: АГ=510 км. АД=580 км.
Меж экипировочный пробег равен 1090 километров.
Учитывая максимальный меж экипировочный пробег и длины тяговых плеч на данном участке обращения локомотивов, достаточно поставить пункт экипировки в основном депо.
-
![]()
Выбор способа обслуживания поездов локомотивами
Выбор способа обслуживания поездов локомотивамиОбслуживание поездов, т.е. их передвижение по железной дороге, совершается по определённой системе, выработанной практикой и теорией организации эксплуатации локомотивов. В зависимости от размещения на линии основных и оборотных депо, транзитности грузопотока, типа графика движения применяют различные способы работы локомотивов с поездами и выбирают соответствующие участки обращения.
Если к основному депо примыкает лишь один участок обращения, то локомотивы обслуживают поезда по способу плечевой езды. (Рис. 1.а)
Если к основному депо примыкает минимум два участка обращения и высок коэффициент транзитности поездопотока по станции основного депо, то эффективна кольцевая езда локомотивов. При кольцевом способе работы (Рис.1.б) локомотив следует с поездом от пункта а до станции основного депо А и далее без отцепки от поезда на другой участок до пункта оборота б. Здесь производится перецепка локомотива к поезду встречного направления, и цикл работ повторяется. Таким порядком локомотив работает до очередного технического обслуживания ТО-3, которое производится в основном депо.
При кольцевом способе работы локомотивов снижается загрузка горловин приёмоотправочных парков станций основного депо, увеличивается пропускная способность станций и сокращается простой поездов. Из всех перечисленных достоинств кольцевого способа обслуживания я выбираю его для курсового проекта.
Разновидностью кольцевого способа обслуживания поездов локомотивами является петлевой способ. (Рис.1.в) При этом способе локомотив, выходя из основного депо А, обслуживает поезд на участке А-а и со встречным поездом следует в пункт оборота б (без захода в основное депо). При обратном следовании (из пункта б) локомотив отцепляется от поезда в пункте А и заходит в основное депо для экипировки и ТО-2.
Петлевой способ целесообразен при необходимости переформирования поездов, нерациональном расположении парков отправления на сортировочной станции основного депо.

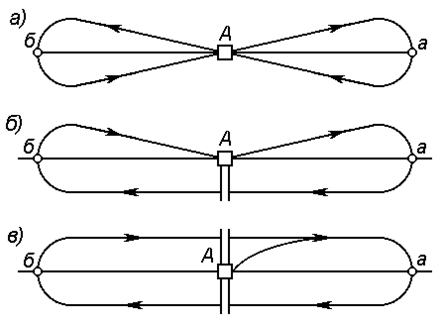

Рисунок 1. Способы обслуживания поездов локомотивами: а) – плечевой; б) – петлевой; в) – кольцевой; А – основное депо; а, б – оборотное депо.
-
Выбор места размещения пунктов обслуживания ТПС
Пункты ТО локомотивов (ПТОЛ) создаются для технического обслуживания локомотивов в объеме ТО-2 , т.е. проведения регулярного контроля технического состояния ходовых частей, тормозного и другого оборудования, от эксплуатационной надежности которого зависит безопасность движения. Перечень этих работ разработан и утвержден МПС в инструкции ЦТ-3727. На ПТОЛ выполняются необходимые работы профилактического характера, смазывание и проверка трущихся частей. Для выполнения этих работ ПОТЛ имеет смотровые канавы и площадки, подъемно-транспортное и станочное оборудование, оснастку, диагностические стенды, измерительные приборы и т.д.
Выгоднее всего ПТОЛ иметь совмещенный с экипировочным хозяйством. Это позволяет во время проведения ТО-2 комплексной бригадой провести экипировку локомотива экипировочной бригадой, что позволяет сократить время простоя локомотива.
ПТОЛ могут размещаться как на территории основного депо, так и на территории оборотного депо. Выбор места расположения зависит от типа и серии локомотива, от величины среднесуточного пробега, от способа обслуживания поездов локомотивами, от длины тяговых плеч и других факторов.
По времени все операции должны находиться в пределах: для грузового локомотива-1час 12минут, для пассажирского локомотива-2часа.
Периодичность захода на ПТОЛ: для грузовых-48часов, для пассажирских-24часа.
В курсовом проекте я размещаю ПТОЛ только в основном депо.
1.2 Определение эксплуатируемого парка тепловозов
1.2.1 Разработка графиков технических операций по обороту локомотивов в основном и оборотных депо
График технических операций в основном депо
| Операции | Продолжи-тельность операции, мин. | ||||||||
| Отцепка локомотива от состава | |||||||||
| Следование по станционным путям в депо | |||||||||
| Сдача локомотива | |||||||||
| ТО-2 | |||||||||
| Приемка локомотива | |||||||||
| Следование по станционным путям | |||||||||
| Прицепка к составу | |||||||||
| Опробование тормозов | |||||||||
| Итого | |||||||||
График технических операций в оборотном депо
| Операции | Продолжи-тельность операции, мин. | ||||||||
| Осмотр, приёмка и сдача локомотива бригадами | 35 | ||||||||
| Набор смазки и обтирочных материалов | 5 | ||||||||
| Набор дизельного топлива | 15 | ||||||||
| Набор воды | 10 | ||||||||
| Смазка тепловоза | 15 | ||||||||
| Набор песка | 10 | ||||||||
| Проверка лок. сигнализации и автостопа | 5 | ||||||||
| Общее время простоя | 35 | ||||||||
1.2.2 Определение времени хода поезда по перегону
Чтобы определить время хода поезда по перегону, нужно сначала определить участковую скорость движения. Участковая скорость – это среднее расстояние, пройденное поездом в течение одного часа с учетом стоянок на промежуточных станциях.
,
где АБ – расстояние от пункта отправления до пункта назначения
- техническая скорость локомотива
Грузовое движение
ч.
ч.
Пассажирское движение
ч.
ч.
1.2.3 Определение времени полного оборота локомотива
Полный оборот локомотива – это период, в течение которого локомотив обслуживает одну пару поездов на тяговом плече. Время оборота можно уменьшить, уменьшая время простоя на станциях оборотного депо, совмещая к примеру техническое обслуживание и экипировку, а также увеличивая участковую скорость.

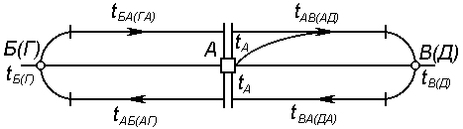

Тоб = tА + tАБ(АГ) + tАВ(АД) + tБ(Г) + tБА(ГА) + tВА(ДА) + tВ(Д) + tА,
где: tА - прицепка, простой на приемоотправочных путях, ч (принимаю 1,5 ч);
tАБ(АГ) - время хода по участку, ч (см. п. 1.2.2 );
tБ(Г) - время оборота локомотива по станции Б(Г), ч (принимаю 1,33 ч);
tАВ(АД) - время хода по участку, ч (см. п. 1.2.2 );
tА - прицепка, отцепка, простой на путях, ч (принимаю 1,5 ч);
tБА(ГА) - время хода по участку, ч (см. п. 1.2.2 );
tВ(Д) - время оборота локомотива по станции В(Д), ч (принимаю 1,33 ч);
tВА(ДА) - время хода по участку, ч (см. п. 1.2.2 ).
Грузовое движение: Тгр = 1,5+4,6+6,5+1,33+4,6+6,5+1,33+1,5=27,86 ч.
Пассажирское движение: Тпас = 1,5+9,27+10,5+1,33+9,27+10,5+1,33+1,5=45,2 ч.
