На железобетонных пролетных строениях подъем рельсового пути не устраивают. Ось рельсового пути должна совпадать с осью пролетных строений с отклонением не более 5 см.

Для уменьшения динамического воздействия подвижного сос­тава на мосты следует устраивать возможно меньшее количество стыков рельсов, а лучше применять бесстыковый путь и длинно­мерные рельсы.

При устройстве мостового полотна на балласте его толщина дол­жна быть не больше 25 см. Содержание мостов в суровых клима­тических условиях, т. е. при низких отрицательных температурах воздуха в течение продолжительного зимнего периода, при наличии вечномерзлых грунтов и наледных явлений, имеет свои особен­ности. Сооружения, построенные в этих районах, эксплуатируют с сохранением грунтов в мерзлом состоянии или с предварительным (или же последующим) их оттаиванием. Так как водопропускные сооружения чаще всего возводят главным образом с сохранением в основании мерзлого состояния, то в этих случаях не рекоменду­ются планировки грунта, которые могут вызвать нарушение торфяно-мохового покрова. Сохранению вечной мерзлоты способствует покрытие откосов насыпи береговых опор моста слоем теплоизоля­ции или применением специальных охлаждающих устройств. Очень часто деформации сооружений происходят из-за пучения грунтов. Для предотвращения этих деформаций вокруг фундаментов ус­траивают теплоизоляционные подушки, заменяют пучинистый грунт на непучинистый. Большие трудности при эксплуатации мостов вы­зывают наледи, которые могут заполнять отверстия мостов и труб, а иногда оказывать непосредственное воздействие на конструкцию опор или пролетного строения.

Тоннели. Область применения и классификация тоннелей

Тоннели — сложный для осуществления и дорогой вид искусст­венных сооружений, достаточно широко применяемый при строи­тельстве железных и автомобильных дорог. По своим конструк­тивным формам, размерам и условиям строительства тоннели в транспортном строительстве отличаются от других видов подоб­ных сооружений — гидротехнических, коммунальных, промышлен­ных, горно-разведочных и специального назначения.

Горные тоннели могут быть перевальными, сооружаемыми че­рез высокие водоразделы; косогорными, прокладываемыми вдоль склонов гор; петлевыми и спиральными (рис. 20.1), сооружаемы­ми для развития трассы дорог в горных условиях.

В крупных городах в нашей стране с населением более 1 млн. жителей, сооружают метрополитены. Как наиболее удобный вид городского пассажирского транспорта тоннели метрополите­нов прокладывают в городах по направлениям наибольших пасса­жиропотоков.

При устройстве метрополитенов в пределах застроенных уча­стков городов они прокладываются под поверхностью земли, иног­да по геологическим и топорельефным условиям на большой глу­бине. На окраинах городов устраиваются наземные участки на так называемых «вылетных» линиях, предназначенных для связи метрополитенов с пригородными электрифицированными железны­ми дорогами.

Городские пешеходные тоннели сооружают в мес­тах интенсивного уличного движения для обеспечения движения потоков городского транспорта и пешеходов в разных уровнях и для повышения безопасности движения.

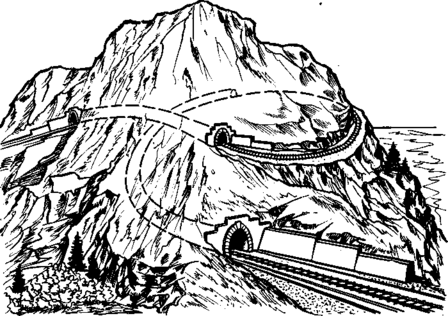

Рис. 20.1. Горные железнодорожные тоннели

Элементы тоннелей. Тоннель любого назначения размещается в горной выработке — искусственно созданной полости в толще земной коры. Грунты, слагающие земную кору, принято называть в тоннелестроении горными породами. Горные выработки могут быть горизонтальными, наклонными и вертикальными. При строи­тельстве горных тоннелей и метрополитенов горизонтальные или с небольшим уклоном выработки делаются для основных подзем­ных сооружений. Горизонтальные выработки небольшой длины называют камерами. Наклонные выработки необходимы для эска­латорных тоннелей, вертикальные — для стволов шахт (рис. 20.2). Горизонтальная или наклонная горная выработка, как правило, небольшого сечения, предназначенная для производства строительных работ, называется штольней и сооружается в пер­вую очередь. Вертикальная горная выработка, имеющая выход на поверхность земли, носит название ствола шахты 2. В большин­стве случаев стволы оставляют в качестве постоянных сооружений для вентиляции тоннелей и других эксплуатационных целей. На­чало и конец тоннеля ограничиваются порталами /.

Торцовая поверхность горной выработки, где ведется разра­ботка породы, называется забоем 3. Верхняя (сводчатая) часть горизонтальной или наклонной выработки носит название колотты 5, остальная часть — штроссы 4. Выработка 8 ограничивается внизу подошвой 7, вверху — кровлей 6, с боков — стенами 9.

Очертание и обделка тоннелей. По характеру строительства тоннели могут быть закрытого способа работ, строящиеся без вскрытия земной поверхности над ним, и открытого — в создавае­мых котлованах.

Размеры и очертания внутреннего свободного пространства — горной выработки транспортных тоннелей — зависят от размеров и формы подвижного состава и размещаемого в них оборудования. Поперечное сечение железнодорожных тоннелей и тоннелей мет­рополитенов определятся требованиями габарита и может быть рассчитано на один или два пути (тоннели для трех путей встре­чаются крайне редко).

Поперечное сечение автодорожного тоннеля определяется классом дороги и числом полос движения, а также другими требова­ниями — подвеска контактного провода, устройство освещения,
сигнализации.

При сооружении тоннеля породу удаляют по всему его попе­речному сечению. Пространство, образованное после удаления по­роды, называют тоннельной выработкой. Тоннельные выработки, как правило, закрепляют по всему контуру или частично как на время производства работ, так и для постоянной эксплуатации.

Конструкцию, служащую для постоянного закрепления тон­нельной выработки, называют обделкой. Входные звенья об­делки горных тоннелей, называемые порталами, несколько выдви­нуты вперед. Очертание обделки внутри тоннеля может быть подковообразным (см. рис. 1.7, а) для горных тоннелей, круговым (см. рис. 1.7, б) для глубоких тоннелей метрополитенов закрыто­го способа работ, прямоугольным (см. рис. 1.7, в) для тоннелей

мелкого заложения открытого способа работ и др. Обделка обыч но состоит из свода или плоского перекрытия, стен и обратного свода или плоского лотка. При благоприятных гидрогеологических условиях обделку горных тоннелей делают неполной, т. е. без об­ратного свода (лотка) или только с верхним сводом.

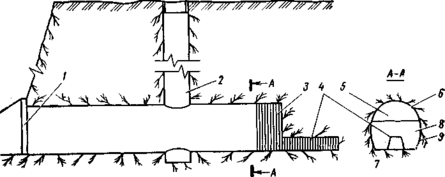

Рис. 20.2. Основные горные выработки

Обделки в настоящее время возводят из монолитного или сбор­ного железобетона и чугуна. Монолитную обделку применяют пре­имущественно для горных тоннелей, имеющих сложное очертание поперечного сечения.

Сборную железобетонную обделку в виде блоков или тюбин­гов широко применяют при закрытом способе сооружения метрололитенов и в отдельных случаях в горных тоннелях, а при откры­том — в виде блоков отдельных сборных элементов (например, стены и блоки перекрытия) или цельносекционных блоков. Чугун­ную, а иногда и стальную обделку применяют с щитовым способом лроходки в слабых породах, при значительном горном давлении, большом притоке грунтовых вод и наличии на поверхности зданий и сооружений, осадка оснований которых недопустима.

Комплекс сооружений тоннеля. Нормальная эксплуатация тон­неля обеспечивается комплексом согласованно работающих под­земных и наземных сооружений и устройств, состав которых за­висит от назначения, протяженности и места расположения тон­неля.

Железнодорожные и автодорожные тоннели, равно как и мет­рополитены, кроме железнодорожного пути или полотна проезжей части, должны иметь водоотводные, вентиляционные, оградитель­ные и защитные сооружения и устройства, обеспечивающие безо­пасность движения и обслуживающего персонала.

Водоотводные устройства необходимы для удаления из тонне­ля воды, проникающей через обделку или поступающей из водо­провода при уборочных работах. Выполняются они в виде про­дольных лотков или труб, прокладываемых посередине или сбоку тоннеля.

Вентиляционные сооружения предназначены для очистки воз­духа в тоннелях. Конструкция и состав этих сооружений зависят от системы вентиляции и длины тоннеля. При искусственной вен­тиляции могут сооружаться вентиляционные стволы, подземные камеры или наземные здания для вентиляторов.

К оградительным и защитным сооружениям относятся порта­лы, облицовочные и поддерживающие стены вдоль откосов предпортальных выемок, улавливающие стены и надолбы с загради­тельными валами и траншеями на пологих склонах, галереи в припортальных полувыемках на крутых косогорах, где имеется опасность обвалов, осыпей и лавин.

К водозащитным сооружениям относятся водосборные и водо­отводные канавы на склонах гор, прорезаемых тоннелем, поверхно­стные и подземные дренажи.

К устройствам, обеспечивающим безопасность движения, отно­сятся электрическое освещение тоннелей, оповестительная и за­градительная сигнализации, телефонная связь, противопожарные установки и т. п.

Метрополитены из всех типов тоннелей отличаются наиболее сложным комплексом сооружений и устройств. Основными соору­жениями метрополитена являются перегонные тоннели, станции, вестибюли, тяговые и понизительные электроподстанции, вагонные депо.

Для нормальной эксплуатации перегонных тоннелей необходи­мы вспомогательные сооружения: камеры для водоотливных уста­новок, вентиляционные камеры и тоннели, вертикальные стволы вентиляционных шахт. В местах выхода перегонных тоннелей на поверхность устраиваются рампы — открытые выемки с подпор­ными стенами.

Станции метрополитена предназначены для посадки в поезда и высадки пассажиров и осуществления эксплуатационным пер­соналом функций, связанных с движением поездов. Станционные тоннели делаются большего поперечного сечения, чем перегонные. В них размещается одна или несколько пассажирских платформ, к которым примыкают лестничные спуски, наклонные тоннели с эскалаторами. Под платформами и в специальных камерах обо­рудуются служебные помещения. Вестибюли могут быть наземны­ми с расположением пола пассажирского зала примерно на уров­не тротуара улицы и подземные. В подвальной части вестибюля при наличии эскалаторов устраивают машинное помещение.

К подземным вестибюлям примыкают подходные коридоры, часто совмещаемые с пешеходными переходами под улицами и площадями.

Тяговые и понизительные электроподстанции предназначены для питания электроэнергией тяговых двигателей электропоездов, двигателей экскалаторов, вентиляционных, водоотливных и других установок, устройств освещения, связи и СЦБ.

Вагонные депо размещаются на поверхности и соединяются с тоннелями метрополитена вытяжной веткой. Депо имеет необхо­димое путевое развитие и здание для составов электропоездов. При депо строят производственные мастерские службы пути, со­оружения СЦБ и связи, электроснабжения эскалаторов, склады и служебно-бытовые помещения.

Заключение

Повышение эффективности мостостроения и тоннелестроения в нашей стране в соответствии с решениями- XXVII съезда КПСС требует дальнейшего совершенствования и широкого внедрения прогрессивных конструкций и технологий, осуществления комп­лексной механизации работ на основе научно-технического прог­ресса, повышения производительности труда, снижения стоимости и материалоемкости сооружений.

Для успешного решения этой задачи научные и проектные ор­ганизации ведут разработку новых типовых проектов сооруже­ний, а строители внедряют гибкую технологию массового строи­тельства на основе применения унифицированных конструкций преимущественно заводского изготовления, используют инвентарную технологическую оснастку для строительства скоростными ме­тодами.

Создается номенклатура эффективного оборудования достаточ­но универсального вида для применения в различных условиях.

Большая творческая работа советских ученых, проектировщи­ков и строителей направлена на дальнейшее развитие и совершен­ствование индустриальных методов мостостроения и тоннелестрое­ния.

Список литературы:

1. Колокова Н.М., Копац Л.Н., Файнштейн И.С. «Искусственные сооружения». М.: Транспорт 1988
