В СССР строительство метрополитенов, начатое в 1930 г., ведет­ся непрерывно. На 1 января 1988 г. протяженность Московского метрополитена составляет 224 км. Построены метрополитены в Ле­нинграде, Киеве, Тбилиси, Харькове, Баку, Ташкенте, Горьком, Минске, Новосибирске, Куйбышеве. Строятся метрополитены в Днепропетровске и других городах.

Виды и классификация искусственных сооружений

Искусственные сооружения — технически сложная часть строя­щихся дорог. В зависимости от условий рельефа местности расхо­ды на постройку обычно составляют до 10 % общей стоимости до­роги, а иногда, например в горной местности, до 25%. В период эксплуатации искусственные сооружения требуют особо тщатель­ного надзора и ухода.

Наиболее часто встречающиеся на дорогах искусственные соо­ружения — это мосты и водопропускные трубы, реже — подпор­ные стены, тоннели, селеспуски, галереи, лотки и т. п.

Мосты состоят из опор и пролетных строений (рис. 1.1). К обоим концам моста примыкает земляное полотно подходов. На многих реках, особенно больших, применяют регуляционные соо­ружения и укрепления для защиты опор мостов и подходов от раз­мыва высоким паводком воды и ледоходом.

По назначению дорог и роду пропускаемых подвижных нагру­зок мосты могут быть: железнодорожные для пропуска же­лезнодорожных нагрузок (см. рис. 1.1); автодорожные для пропуска транспортных средств по автомобильным дорогам; го­родские для метрополитена, автомобильного, трамвайно-троллейбусного и пешеходного движения; совмещенные для одновре­менного пропуска железнодорожного и автомобильного транспор­та; пешеходные для пешеходов; специального назначения для пропуска водопроводов, газо- и нефтепроводов и каналов.

По условиям расположения на местности различают следующие виды искусственных сооружений:

путепроводы — на пересечении дорог в разных уровнях рис. 1.2, а);

разводные мосты, когда для пропуска судов устраивают разводное пролетное строение, поднимаемое вверх (рис. 1.2, б) или раскрываемое;

виадуки при пересечении дорогой глубоких и сухих логов, оврагов, горных ущелий, сооружаемые взамен высоких (более 15— 20 м) насыпей (рис. 1.2, в);

эстакады для пропуска железной или автомобильной доро­ги в городах над магистральными улицами (рис. 1.2, г), а также' при строительстве дорог в сильно заболоченных местах, когда эко­номически невыгодной оказывается насыпь (на слабых грунтах в основании);

наплавные мосты с плавучими опорами из понтонов или барж, устраиваемые на широких и глубоких реках, когда построй­ка постоянных опор не оправдывается размерами движения, а также в случае временной необходимости, например на период пос­тройки капитального моста. Для пропуска по реке судов в нап­лавных мостах применяют выводные секции, а на период ледохода и ледостава такие мосты разбирают (рис. 1.2, д).

Водопропускные трубы (рис. 1.3) — сравнительно прос­тые по конструкции и постройке искусственные сооружения. При насыпи небольшой высоты (до 1 —1,5 м) и незначительном коли­честве протекающей воды иногда устраивают лоток.

Рис. 1.1. Железнодорожный мост:1 — пролетное строение; 2 — опора

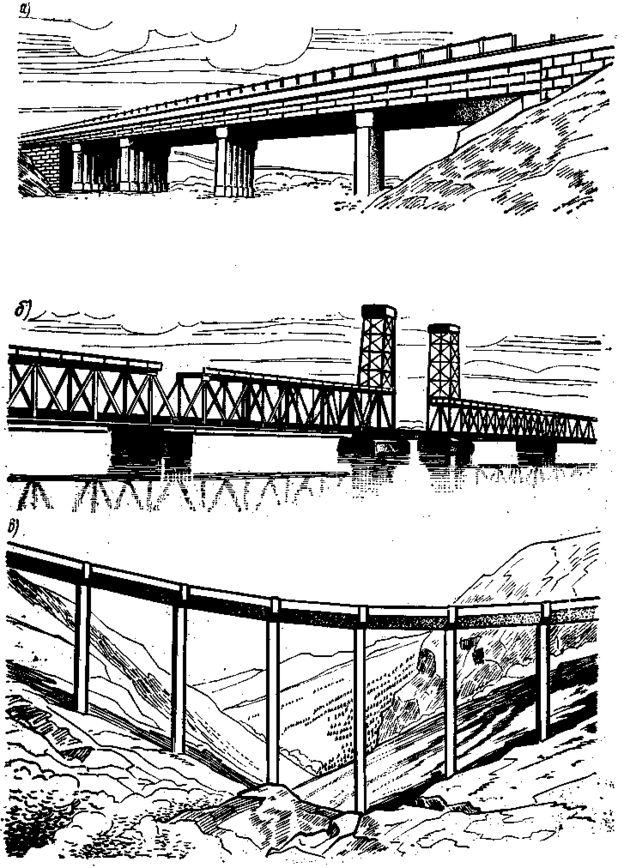

Рис. 1.2. Виды мостов: а — путепровод; б — разводной;

в — виадук;

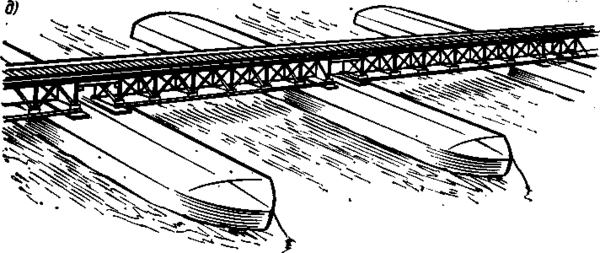

Рис. 1.2. г — эстакада; д — наплавной

Рис. 1.3. Двухочковая

водопропуск­ная труба

Рис. 1.4. Подпорные стены

Подпорные стены служат для поддержания откосов на­ сыпей на крутых косогорах, при устройстве дорог в пре­делах населенных пунктов, для
ограждения построек и предо­хранения от подмыва конусов насыпей и откосов дамб (воз­ле мостов (рис. 1.4).

В горных районах, кроме того, для ограждения полотна дорог от возможных обвалов крупных камней, каменных осыпей, снежных лавин устраивают осо­бые защитные искусственные сооружения — галереи, подпорные и улавливающие стены, а для отвода грязи и каменных потоков (селей), стекающих со склонов гор во время сильных ливней, применяют специальные сооружения — селеспуски (рис. 1.5).

По общим размерам, сложности проектирования и способам ор­ганизации строительства искусственные сооружения принято клас­сифицировать на четыре группы: малые, к которым относятся мосты общей длиной до 25 м, а также водопропускные трубы под насыпями и лотки, средние, полная длина которых до 100 м, а отдельные пролеты не превышают 42 м, большие — длиной свыше 100 м с пролетами более 60 м, очень большие, часто на­зываемые внеклассными или уникальными мостами, возводимыми через большие водные пространства. По количеству возводимых на строящейся дороге сооружений, а также по суммарному объему ра­бот, потребному для строительства, наибольшее распространение имеют малые и средние искусственные сооружения.

Рис. 1.5. Селеспуски

Рис. 1.6. Железнодорожный тоннель

По сроку службы мосты бывают постоянные и вре­менные. Постоянные мосты проектиру­ют с расчетом непрерывной и круглогодичной их эксплуатации в течение многих десятилетий. Соответственно с этим строят их из долговечных материалов — бетона, железобетона, металла, антисептированного дерева, кам­ня. Конструкции их рассчитыва­ют на наибольшие временные на­грузки, которые возможны не

только в настоящий, но и в перспективный период эксплуатации._ Временные мосты устраивают облегченными, на небольшой срок эксплуатации, из менее долговечных и менее прочных мате­риалов, например из не пропитанного антисептиками лесоматериа­ла, местного камня и т. п.

Рис. 1.7. Поперечное сечение тоннель­ных обделок:

а и в — из монолитного бетона: б из сборного железобетона для тоннеля, соо­ружаемого закрытым способом: 1 - свод; 2 — стены; 3 — обратный свод; 4 — перекрытие; 5 — плоский ло­ток

Комплекс сооружений, устраиваемых на пересечении дорогой постоянно действующего водотока, называют мостовым пере­ходом. В его состав входят мост, земляное полотно, примыкаю­щее к устоям, регуляционные сооружения, направляющие водный поток, подпорные и ограждающие стены, сооружения берегоукрепительные ограждающие и другие.

Тоннель (рис. 1.6) пред­ставляет собой искусственное со­оружение, расположенное в тол­ще горных пород..

По назначению тоннели под­разделяются на транспортные (железнодорожные и автодорож­ные, городские тоннели метропо­литенов, пешеходные и судоход­ные) , гидротехнические, город­ского хозяйства и горнопромыш­ленные. Наибольшее распростра­нение получили транспортные тоннели, которые по местополо­жению разделяют на находящие­ся в горных массивах, подвод­ные — под реками, каналами, проливами и городские — под городскими проездами и квар­талами.

По характеру строительства тоннели могут различаться по спо­собу производства работ: закрытого — строящиеся без вскрытия земной поверхности над ними, и открытого.

Размеры и очертания внутреннего свободного пространства транспортных тоннелей зависят от размеров и формы подвижного состава и размещаемого в них оборудования. Поперечное сечение тоннелей метрополитенов и железнодорожных (рис. 1.7) определя­ется требованиями габарита и может быть рассчитано на один путь или два (тоннели для трех путей встречаются крайне редко). Поперечное сечение автодорожного тоннеля определяется катего­рией дороги и количеством полос движения, а также другими тре­бованиями.

Горные железнодорожные и автодорожные тоннели проектиру­ют по СНиП 11-44-78; тоннели для метрополитенов — по СНиП - II-40-80.

Элементы моста и статические схемы

Основные элементы моста — опоры и пролетные строе­ния (рис. 1.8). Опоры различают: береговые (устои) и проме­жуточные (быки). Каждая опора воспринимает нагрузку от веса пролетных строений, подвижной нагрузки, проходящей по ним, дав­ления ветра, льда, навала судов. На устои, кроме того, действует вес насыпи подходов к мосту.

О поры имеют фундамент с надфундаментной частью. Фун­даменты возводят с опиранием непосредственно на грунт или, если грунт ненадежен, на специальное искусственное основание. Материалом для опор служат бетонная, железобетонная и камен­ная кладки, а в редких случаях для верхней части применяют ме­таллические конструкции. Форма и размеры опор зависят от зна­чения и характера нагрузок, передающихся от пролетных строе­ний, собственного веса и веса насыпи, а также определяются условиями прохода под мостом водного потока, ледохода и мест­ными инженерно-геологическими условиями.

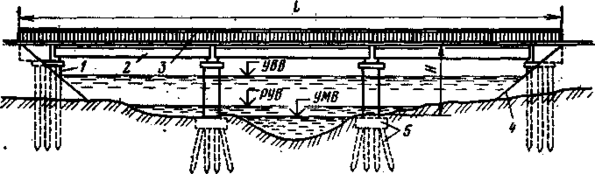

Рис. 1.8. Мост длиной L:

1 — береговые опоры (устои); 2 — пролетное строение со сплошными главными балками;3 — перильные ограждения; 4 — конус насыпи; 5 — свайный фундамент; УВВ — уровень высоких вод; РУВ — рабочий уровень воды: УМВ — уровень меженных вод

Пролетные строения имеют (см. рис. 1.8) главные несущие элементы в виде балок сплошного сечения, сквозных ферм или ком­бинированных конструкций. На основных несущих элементах рас­полагается конструкция проезжей части моста автодорожного (городского) или мостовое полотно железнодорожного моста. Главные несущие элементы объединяют связями, обеспечивающи­ми устойчивость и поперечную жесткость пролетного строения.

Основные размеры моста и его элементов следующие: полная длина L; (см. рис. 1.8) между задними гранями устоев или кон­цами пролетного строения, непосредственно соприкасающимися с насыпью подходов; отверстие моста, обеспечивающее пропуск вы­сокой воды (за вычетом толщины опор), высота Н моста, ис­числяемая от верха проезжей части или подошвы рельсов до уров­ня меженных вод; строительная высота Н_с — от верха про­езжей части до низа конструкции пролетного строения; расчет­ный пролет, равный при балочном пролетном строении расстоя­нию между центрами опорных частей, на которые устанавливают балки (фермы); расчетная ширина пролетного строения — расстояние между осями несущих конструкций (ферм или край­них балок); высота тела опор — от верхней площадки до верха (обреза) фундамента; глубина фундамента и др.

Все эти размеры моста и его элементов устанавливают в про­цессе проектирования с учетом местных инженерно-гидрологичес­ких, геологических и судоходных условий, выявленных в процессе изысканий, а также на основе требований по интенсивности дви­жения не только в момент проектирования, но и в более далекой перспективе, соответствующей сроку службы моста. По характеру работы пролетных строений и опор, т. е. в за­висимости от статической схемы, различают балочные, рам­ные, арочные, висячие и комбинированные системы мостов.

Наибольшее распространение имеют балочные системы мос­тов (балочные мосты). В них пролетные строения в виде сплош­ных балок или сквозных решетчатых ферм свободно установлены на опорные части, через которые передаются все вертикальные нагрузки на опоры моста. Пролетные строения могут быть балочно-разрезными (рис. 1.9, а), балочно-консольными (рис. 1.9, б) и балочно-неразрезными (рис. 1.9, в)./В балочно-разрезной системе изгиб от собственного веса и подвижной нагрузки одного пролет­ного строения не отражается на изгибе смежных с ним пролетов. Такие системы применяют преимущественно в малых и средних железобетонных и металлических мостах с пролетами до 33 м. В железнодорожных мостах металлические балочно-разрезные ре­шетчатые конструкции пролетных строений распространены для пролетов от 33 до 158 м. Другие разновидности балочных систем (балочно-консольные и балочно-неразрезные) отличаются от балочно-разрезных тем, что нагрузка, расположенная на одном про летном строении, влияет и на соседние. Это обстоятельство приводит к некоторому облегчению сечений балок или элементов ферм за едет совместной работы конструкции нескольких пролетов.

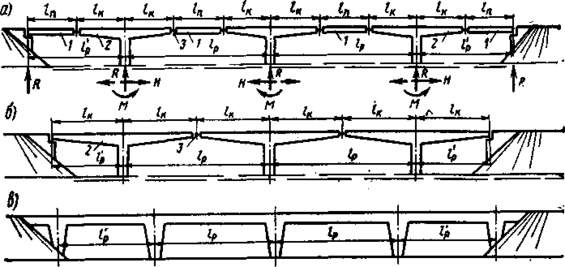

Рис. 1.9. Балочные пролетные строения:

/ — разрезное полной длиной l_п; 2 — консольно-балочное длиной l_п ; 3 — неразрезное полной длиной l_п; — расчетные пролеты; R₁,—R₄, — вертикальные опорные реакции
