Рис. 16.17. Лотки

К косогорным сооружениям относятся сооружения, располо­женные на участках автомобильных дорог и железных дорог при поперечных к оси дороги уклонах местности 0,02 и круче, а также подводящие и отводящие русла и обустройства ко всем этим со­оружениям.

В косогорных сооружениях формируется бурный поток. Их строят обычно по типовому проекту (рис. 16.18). Косогорными бы­вают трубы, мосты, быстротоки, гасители энергии водного потока, водобойные колодцы и стенки, перепады. Основной тип косогор­ных сооружений — это прямоугольные и трапецеидальные быс­тротоки, которые можно сооружать с очень крутыми уклонами. Укрепления подводящих и отводящих русел, где развиваются на­ибольшие скорости воды, должны обеспечивать сохранность соору­жений и, следовательно, безопасность движения по дороге.

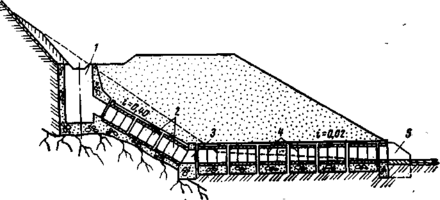

Рис. 16.18. Конструкция трубы на косогоре:

/ -водобойный колодец; 2 — наклонная часть трубы; 3 — бетонный упор; 4 — нормаль­ный участок трубы; 5 — выходной оголовок

Русло потока у входа и выхода из трубы, конусы и прилегаю­щие к трубе откосы насыпи защищают от размыва различными типами укреплений. Наиболее распространенные из них — оди­ночное и двойное мощение, монолитные или сборные бетонные плиты.

Косогорные трубы сооружают из тех же типовых элементов, что и равнинные. Звенья или секции трубы располагают ступенями или наклонно в соответствии с уклоном местности. Расположение труб на косогорах строго по уклону местности вызывает увеличе­ние длины трубы, большой объем земляных работ, наличие боль­ших скоростей течения воды и необходимость устройства сложных и дорогостоящих гасителей энергии потока.

Особенности эксплуатации искусственных сооружений

Эксплуатация деревянных мостов предусматривает вы­явление таких дефектов, как неплотности во врубках соединений, трещины, гниение древесины и своевременное их устранение. На­личие сколов, щелей, значительных смятий не допускается. Не­плотности врубок устраняют путем установки металлических и деревянных прокладок, а также подтяжкой болтов. Болты и хому­ты подтягивают ежегодно, а в мостах, построенных из сырого ле­соматериала, в течение первых двух лет эксплуатации не реже 2 раз в год.

После подтяжки резьбу болтов смазывают автолом или соли­долом.

В автодорожных мостах изнашиваются доски верхнего настила, образуются щели между ними и выдергиваются гвозди, скрепляющие доски с нижележащим элементом. Кроме того, может ослаб­ляться крепление перильных стоек с наклоном в сторону реки. Изношенные доски заменяют полностью.

При загнивании конструкцию проезжей части вскрывают, а по­раженные элементы в зависимости от степени ослабления заменя­ют или антисептируют. Продольные трещины в древесине от попа­дания в них влаги и развития гниения зашпаклевывают антисепти­ческой пастой. Элементы, имеющие глубокие трещины, стягивают хомутами на болтах, а при обнаружении крупных трещин или сколов заменяют новыми. Большое значение в борьбе с загнива­нием имеет своевременная очистка сооружения от мусора и грязи, удерживающих влагу.

Деревянные элементы антисептируют масляными и водораство­римыми антисептиками, подогретыми до температуры 60—80 °С, путем нанесения их кистями или опрыскиванием из гидропульта 2 раза с перерывом в 2—4 ч. Деревянные сваи опор и ледорезов в уровне грунта защищают от загнивания антисептическими бан­дажами. Для этого освобожденную от грунта сваю стесывают на глубину 1—2 см от загнивающей древесины и покрывают антисеп­тической пастой, затем весь участок сваи обертывают мешковиной или брезентом, прошивают толевыми гвоздями, края обматыва­ют проволокой и снаружи обмазывают горячим битумом.

Наблюдая за опорами, следят за их наклоном и осадками. Наи­более подвержены деформациям рамно-лежневые и ряжевые опо­ры. Если наклон превышает 1/100 высоты опоры, то при закрытом движении по мосту ее выправляют с помощью полиспастов, дом­кратов или переустраивают.

Вследствие размыва основания возможны осадки и наклон опор. Обычно размыв у опор предотвращают каменной наброской или фашинами. При текущем ремонте деревянных мостов заменя­ют отдельные элементы — сваи, насадки, прогоны, схватки и др. В зависимости от длины пораженного участка сваю заменяют це­ликом от насадки до нижней точки загнивания или только частич­но. Длина новой вставки должна быть не меньше 2,5 м при стыко­вании вполдерева и 1,5 м при стыковании в торец.

Насадки заменяют одновременно с заменой свай или отдельно. В последнем случае все скрепления снимают и прогоны поддомкрачивают, затем снимают насадку и заводят новую, а прогоны опускают на место и крепят болтами. Прогоны заменяют по всей длине между стыками. Возможна замена прогонов вместе с мос­товым полотном путем поперечной сдвижки предварительно соб­ранных конструкций или их установки при помощи кранов. При эксплуатации железобетонных пролетных
строений могут возникать неисправности в виде трещин, отко­лов защитного слоя, раковин и каверн в бетоне, обнажения и
ржавления арматуры, выщелачивания раствора, плохого состояния

Рис. 18.1. Характерные силовые трещины в железобетонных пролетных строениях

гидроизоляции и водоотводных приспособлений, неплотного опира-ния балок на опоры и т. п. Трещины в пролетных строениях могут быть технологическими, возникшими при изготовлении конструк­ций, температурно-усадочными и силовыми от внешних нагрузок. Подавляющее большинство технологических и температурно-уса-дочных трещин имеют небольшую глубину (1—3 см). Они возника­ют и обнаруживаются часто не сразу после изготовления конструк­ций, а через 1—3 года. Спустя 3—5 лет развитие большей части таких трещин, как правило, прекращается; подвижная нагрузка не влияет на раскрытие этих трещин. После покраски поверхности бетона цементным раствором они обычно не возобновляются.

Другая группа трещин, наблюдаемая реже, силового происхож­дения и возникает, например, при изготовлении предварительно напряженных конструкций из-за чрезмерного обжатия молодого бетона напрягаемой арматурой или появляется в процессе эксплу­атации от тяжелых подвижных нагрузок.

Под влиянием проходящей нагрузки трещины могут раскры­ваться; за ними устанавливают тщательное наблюдение. Для это­го трещины обозначают чертой темной краски, проводимой парал­лельно, ставят гипсовые маяки, а также делают эскизы с обозна­чением длины, раскрытия и даты обнаружения. В зависимости от этих данных и результатов наблюдения в течение 1—2 лет прини­мают меры по заделке трещин или проводят более серьезные ме­роприятия.

В пролетных строениях из железобетона обычного (рис. 18.1, а) и преднапряженного (рис. 18.1, б) вертикальные и наклонные силовые трещины / часто обнаруживают в зоне опорных частей; их раскрытие — примерно 0,05—0,20 мм, длина 20—50 см. Они возникают от вертикальных и горизонтальных сил и подаются ре­монту путем инъектирования полимерным клеем.

В нижних поясах часто наблюдаются вертикальные сквозные трещины 2 в средней части пролетных строений из обычного же­лезобетона. Толщина трещин колеблется от 0,05 до 0,30 мм, а ино­гда и больше. Они возникают вследствие неучета при проектирова­нии конструкций пониженного сопротивления бетона растяжению. Чем больше обращающаяся нагрузка приближается к расчетной, тем чаще могут обнаруживаться подобные трещины. Трещины толщиной меньше 0,15—0,20 мм не вызывают опасности развития коррозии арматуры. При большом раскрытии должны быть при­няты меры предохранения от попадания влаги в трещины. Для этого можно применят полимерные клеи.

Наклонные трещины 3 в стенках балок (см. рис. 18.1) возника­ют чаще всего в результате совместного воздействия на бетон главных растягивающих и температурно-усадочных напряжений. Раскрытие трещин наблюдается от 0,02 до 0,20 мм. Трещины могут быть неглубокие, а иногда и сквозные через всю толщину стенки. В этих случаях полезны их герметизация.

Горизонтальные продольные трещины 4 в нижней части стенки и нижних поясах балок, наблюдаемые в преднапряженных про­летных строениях, возникают из-за чрезмерного обжатия и усадки бетона. Подобные трещины появляются не сразу, а спустя несколь­ко лет после начала эксплуатации. Если такие трещины имеют рас­крытие не больше 0,15—0,2 мм, то влага сквозь них не проникает. При большом размере раскрытия их нужно заделывать.

Места с обнаруженными отколами защитного слоя, раковина­ми и кавернами в бетоне, с обнажением и ржавлением арматуры, выявленные при эксплуатации, исправляют путем заделки цемент­ными составами.

Часто в железобетонных пролетных строениях обнаруживают недостатки в водоотводе и протекание гидроизоляции балластного корыта. Подобные дефекты могут привести к излишнему насыще­нию бетона водой и размораживанию зимой, а также к коррозии арматуры.

Наблюдающееся выщелачивание раствора происходит чаще все­го из-за нарушений работы водоотводных устройств и повреждения изоляции. Эти дефекты ликвидируют после вскрытия баллас­та путем восстановления поврежденного гидроизоляционного слоя и очистки водоотводных трубок. Работы ведут в «окно» или под прикрытием разгрузочных пакетов.

В автодорожных мостах выщелачивание раствора является следствием повреждения дорожного покрытия — трещины и сдви­ги в асфальтобетонном слое, закупорка водоотводных трубок.

Для ремонта изоляции вскрывают покрытие и защитный слой, очищают покрытие, защитный слой, трубки и восстанавливают ги­дроизоляционные слои. Неплотности между бетоном и трубкой за­делывают цементным раствором. Раковины, каверны, отставший защитный слой оштукатуривают и наносят торкрет-бетон.

Сущность эксплуатации водопропускных труб состоит в наблюдении за состоянием кладки тела трубы и оголовков, поло­жением звеньев, состоянием укрепления русла на подходе и выходе из трубы, выявлением достаточности отверстия.

Трещины в трубах могут возникать от большого давления грунта, неравномерной осадки фундамента или от динамических воздействий временной нагрузки при малой толщине засыпки над трубой. Порядок наблюдений за трещинами в трубах тот же, что и в пролетных строениях и опорах мостов.

Лоток в просевшей части трубы выравнивают бетоном или цементным раствором. На зиму во избежание заполнения снегом и обмерзания трубы малых отверстий закрывают деревянными щи­тами или плетнями.

Перед паводком щиты убирают, а русло очищают от снега для беспрепятственного входа и выхода паводковой воды.

Эксплуатация подпорных стен предусматривает обеспече­ние нормальной работы дренажей и/правильный отвод воды. Со­бирающаяся за стенкой вода сильно увеличивает давление грунта на стену, вызывая деформации — смещения, наклоны, трещины. Для предотвращения этого необходимо регулярно очищать водо­отводные отверстия.

О плохой работе дренажа свидетельствует наличие мокрых пятен на наружной поверхности стены. Наблюдение за трещинами, осадками, выколами в кладке и ликвидацию этих дефектов в под­порных стенах выполняют так же, как в массивных опорах.

Наблюдение за элементами металлических пролетных строений предусматривает своевременное обнаружение трещин в основном металле или сварных швах, ослабления заклепок, ис­кривления элементов, коррозии металла и других дефектов. Тре­щины обнаруживают визуально, а в отдельных случаях — при по­мощи лупы.

Внешними признаками, указывающими на наличие трещин, яв­ляются полосы ржавчины красно-бурого цвета, проходящие вдоль трещины, и ржавые потеки. Окраска в этих местах трескается, ше­лушится. Образовавшуюся трещину следует засверлить по концам, а затем перекрыть накладками на высокопрочных или точечных болтах.

Заклепочные соединения систематически проверяют, чтобы выявить расшатаны ли заклепки. Слабыми считают заклепки, ко­торые имеют дрожание по звуку, по ощущению пальца или бойка при простукивании их молотком массой 0,2—0,3 кг. Для выяснения качества слабых заклепок рекомендуется выборочно срубать от­дельные заклепки. Удалять их лучше всего газовой срезкой голов­ки, высверливанием или спиливанием. Взамен удаленных заклепок в ответственных местах конструкций ставят высокопрочные болты.

Наблюдения за прямолинейностью элементов металлических мостов заключаются в выявлении искривлений. Прямолинейность элементов проверяют с помощью тонкой проволоки, натягиваемой вдоль элемента.

Для предотвращения коррозии элементов металлических про­летных строений необходимо своевременно очищать их от грязи, сора и систематически окрашивать. В отдельных случаях эффективным может быть устройство дренажных отверстий для спуска воды, а также шпаклевка узких щелей. Дренажные отверстия диа­метром не меньше 23 мм устраивают в местах застоя воды, но при условии, чтр они не будут ослаблять рабочего сечения элемента. Значительно ослабленные коррозией элементы нужно заменять.

Опорные части должны содержаться в чистоте, иметь плотное опирание и правильно работать. Подвижные опорные части предо­храняют от засорения, закрывая футлярами, а катки и плоскости их качения от ржавления натирают графитом.

Содержание мостового полотна предусматривает наблюдение за состоянием рельсового пути (с проверкой по шаблону и уровню), которое должно удовлетворять требованиям, предъявляемым к пути на перегонах. Профиль пути должен быть плавным, без пере­ломов и впадин.

На металлических мостах рельсовый путь в профиле имеет подъем в середине не больше 1/2000 пролета на участках скорост­ного движения поездов, и не больше 1/1000 пролета на прочих.
