Р азмыкание первич­ной цепи катушки за­жигания вызывает ис­чезновение магнитного потока, пересекающего не только витки вто­ричной обмотки, а и первичной, вследствие чего в них индуктирует­ся ток самоиндукции на­пряжением 200 ... 300 В. Этот ток, замедляя ис­чезновение тока в пер- приводит к уменьшению э. д. с. во вторичной цепи. Ток самоиндукции также приводит к интенсивно­му искрению между контактами прерывате­ля и их разрушению. предотвратить воздействие э. д. с. самоиндукции, применяют конденсатор. Конденсатор включен параллельно контак­там прерывателя и в момент появления э. д. с. самоин­дукции заряжается, не допуская искрения на контактах. Кроме того, заряженный конденсатор, разряжаясь в об­ратном направлении, приводит к быстрому исчезновению тока в первичной цепи, а следовательно, и магнитного потока, благодаря чему напряжение во вторичной цепи повышается. Конденсатор (рис. 26) состоит из лакирован­ной бумаги, на которую нанесен тонкий слой цинка и олова. Эта бумага является обкладкой конденсатора и свернута в рулон. К торцам рулона припаивается по одному гибкому проводнику. Рулон обернут кабельной бумагой и пропитывается маслом.

Крепится конденсатор на корпусе снаружи или на подвижном диске прерывателя.

Емкость конденсатора 0,17 ... 0,25 мкФ. Конденсаторы из металлизированной бумаги обладают способностью самовосстанавливаться при пробое диэлектрика за счет заполнения отверстия маслом.

Большое влияние на работу батарейного зажигания оказывает зазор между контактами прерывателя. Нор­мальная работа батарейного зажигания будет при зазоре между контактами прерывателя в пределах 0,35... ... 0,45мм.

Если зазор будет большим, то время замкнутого состояния контактов уменьшится и сила тока в первичной обмотке катушки зажигания не успеет возрасти до тре­буемого значения и, как следствие этого, э. д. с. вторич­ной цепи не будет достаточной. Кроме того, при большой частоте вращения коленчатого вала будут возникать пере­бои в работе двигателя.

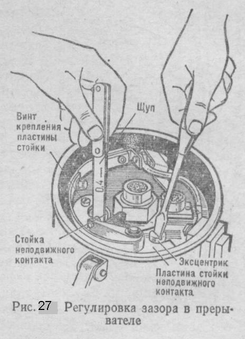

П ри малом зазоре происходит сильное ис­крение между контакта­ми, их обгорание и, как следствие, перебои на всех режимах работы двигателя. Зазор между контактами прерывате­ля регулируют переме­щением пластины со стойкой неподвижного контакта и при помощи эксцентрика, отвернув предварительно стопор­ный винт (рис. 27). Пос­ле регулировки стопор­ный винт нужно завер­нуть. Замеряют зазор при полностью разомк­нутых контактах пла­стинчатым щупом.

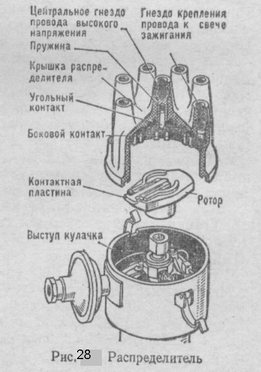

Р аспределитель уста­новлен сверху на кор­пусе прерывателя и со­стоит из ротора и крышки (рис. 28). Ротор изготовлен в виде гриб­ка из карболита, сверху в него вмонтирована контактная пластина. Крепится ротор на вы­ступе кулачка. Крышка распределителя изготов­лена также из карболи­та. На наружной ее части по окружности выполнены гнезда по числу цилиндров, в ко­торые вставляются про­вода, присоединяемые к свечам зажигания. В крышке размещено цент­ральное гнездо для крепления провода высокого напряжения от катуш­ки зажигания. Внутри, про­тив каждого гнезда, располо­жены боковые контакты, а в центре — угольный контакт с пружиной для соединения центрального гнезда с плас­тиной ротора.

Крепится крышка на корпусе прерывателя двумя пру­жинными защелками. Ротор, вращающийся вместе с кулачком, соединяет поочередно центральный контакт с бо­ковыми контактами, замыкая цепь высокого напряжения через свечи тех цилиндров, где в данный момент должно происходить воспламенение рабочей смеси.

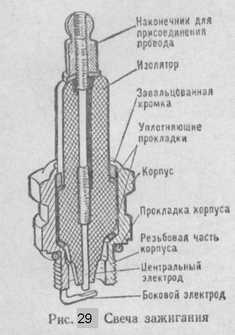

Свечи зажигания. Электрический разряд — искра — образуется в цилиндре между электродами свечи зажи­гания. Свеча (рис. 29) состоит из центрального электрода с изолятором (сердечник свечи) и стального корпуса, в ко­тором он крепится. Корпус имеет нарезную ввернутую часть, которой свеча ввернута в нарезное отверстие го­ловки цилиндров двигателя, в нижней части корпуса имеется один боковой электрод. В верхней части корпус свечи зажигания имеет грани под ключ. Центральный электрод с изолятором завальцован в корпусе свечи. Для уплотнения между кромками корпуса и буртиком изолятора проложены уплотняющие прокладки. На цен­тральном электроде сверху установлен наконечник для крепления провода высокого напряжения

Для обеспечения нормальных условий работы свечи зажигания необходимо, чтобы температура нижней части изолятора была в пределах 500 ... 600 'С, при которой сгорает нагар и очищается свеча.

Тепловая характеристика свечи зажигания зависит от длины нижней части изолятора и условий его охлажде­ния. Чрезмерный нагрев свечи приводит к калильному зажиганию и разрушению изолятора, а переохлажде­ние — к забрызгиванию электродов свечи маслом и на­гару.

Выбирают свечи зажигания для двигателя по их обозначениям, где указаны диаметр нарезной части, длина нижней части изолятора и материал изолятора. Диаметр нарезной части обозначается буквами М и А, где М соот­ветствует диаметру 18 мм и А—14 мм. Цифрой обозначе­но калильное число. Длина резьбовой части обозначается буквами Н — 11 мм, Д— 19 мм. Если буквы нет, то длина вверткой части равна 12 мм. Буква «В» обо­значает, что выступает нижняя часть изолятора, а «Т» — что герметизация изолятора выполнена терыоцементсм.

Н а двигателях автомобилей ЗиЛ-130 устанавливают свечи АИ, где буква А обозначает, что диаметр резьбы 14 мм, цифра 11 указывает калильное число, длина вверткой части корпуса — 12 мм. Большое влияние на работу свечи зажигания оказывает зазор между центральным и боковым электродами. Заводы рекомендуют зазоры 0,85 ... 1,00 мм. Уменьшение зазора против нормы вызывает обильное нагарообразование на электродах свечи зажигания и перебои в ее работе. При большем зазоре из-за повышения сопротивления ухуд­шаются условия искрообразования, отчего также будут возникать перебои в работе двигателя. Регулируют за­зор подгибанием бокового электрода, а его размер про­веряют круглым щупом (рис 30). Центральный электрод подгибать нельзя так как разрушается керамическая изоляция и свеча зажигания отказывает в работе.

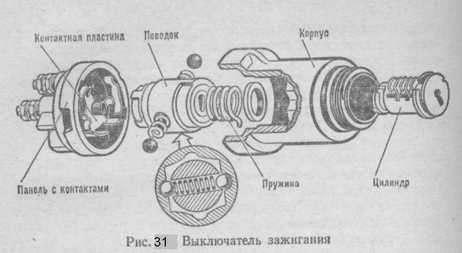

В ыключатель зажигания. Включение и выключение приборов батарейного зажигания и других потребителей электрического тока осуществляется при помощи выклю­чателя зажигания. Он (рис. 31) состоит из двух частей; замка с ключом и электрического выключателя. Замок состоит из корпуса, цилиндра, пружины и поводка. В задней части корпуса замка расположен выключатель, состоящий из контактной пластины с тремя выступами и панели с тремя контактными винтами.

В автомобиле ЗиЛ-130 ключ имеет три положения: первое (головка ключа расположена верти­кально) — зажигание выключено; второе (поворот ключа по часовой стрелке) — зажигание включено, третье (пово­рот ключа до отказа) — включены зажигание и стартер. Во всех случаях вместе с зажиганием включаются кон­трольно-измерительные приборы.

3. Основные неисправности и методы ремонта двигателя ЗиЛ-130:

Исправный двигатель должен развивать полную мощность, рабо­тать без перебоев на полных нагрузках и холостом ходу, не перегре­ваться, не дымить и не пропускать масло и охлаждающую жидкость через уплотнения. Неисправность можно определить путем диагности­рования по внешним признакам без разборки двигателя.

Кривошипно-шатунный механизм имеет следующие признаки неисправности: появление посторонних стуков и шумов, падение мощ­ности двигателя, повышенный расход масла, перерасход топлива, по­явление дыма в отработавших газах.

Стуки и шумы в двигателе возникают в результате повышен­ного износа его основных деталей и появления между сопряженными деталями увеличенных зазоров.

При износе поршня и цилиндра, а также при увеличении зазора между ними возникает звонкий металлический стук, хорошо прослу­шиваемый при работе холодного двигателя. Резкий металлический стук на всех режимах работы двигателя свидетельствует об увеличе­нии зазора между поршневым пальцем и втулкой верхней головки ша­туна. Усиление стука при резком увеличении частоты вращения ко­ленчатого вала свидетельствует об износе вкладышей коренных или шатунных подшипников, причем стук более глухого тона характе­рен при износе вкладышей коренных подшипников. Резкий непрекра­щающийся стук в двигателе, сопровождающийся падением давления масла, свидетельствует о выплавлении подшипников. Прослушивание шумов и стуков выполняется с помощью стетоскопа.

Падение мощности двигателя вызывается умень­шением компрессии в результате : нарушения уплотнения прокладки головки цилиндров при слабой или неравномерной затяжке гаек крепления или повреждения прокладки; пригорание колец в канавках поршня вследствие отложения смолистых веществ и нагара; износа, поломки или потери упругости колец; износа стенок цилиндров.

Компрессию в цилиндрах двигателя проверяют от руки или компрес-сометром. Для проверки компрессии от руки вывертывают свечи за­жигания, за исключением свечи проверяемого цилиндра. Вращая ко­ленчатый вал пусковой рукояткой, по сопротивлению проворачиванию судят о компрессии. Так же проверяют компрессию и в остальных цилиндрах.

Для проверки компрессии компрессометром следует прогреть дви­гатель, вывернуть свечи, полностью открыть дроссельную и воздушную заслонки. Установить резиновый наконечник компрессометра в отвер­стие свечи и провернуть коленчатый вал на 8—10 оборотов. О вели­чине компрессии судят по показаниям компрессометра. После прово­рачивания коленчатого вала в исправном цилиндре величина компрес­сии должна быть 7,0—7,8 кгс/см². Таким образом нужно последова­тельно проверять компрессию в каждом цилиндре.

О техническом состоянии цилиндро-поршневой группы и клапанов можно судить по относительной величине утечки воздуха (контролируе­мой специальным манометром), подаваемого под давлением в цилиндры двигателя с помощью прибора К-69. При этом сжатый воздух подают в каждый цилиндр двигателя через отверстия для свечей зажигания.

Повышенный расход масла, перерасход топлива и дымный выпуск отработавших газов серого цвета (при нормальном уровне масла в картере) обычно появ­ляются при залегании поршневых колец или их износе. Залегание кольца можно устранить без разборки двигателя, для чего в каждый цилиндр горячего двигателя заливают на ночь через отверстие для свечи зажигания по 20 г смеси равных частей денатурированного спирта и керосина. Утром двигатель следует пустить, дать прорабо­тать 10—15 мин, остановить и заменить масло.

Отложение нагара на днищах поршней и камер сгорания снижает теплопроводность, что вызывает перегрев двигателя, падение его мощ­ности и повышение расхода топлива. Для удаления нагара необхо­димо выпустить воду из системы охлаждения, снять приборы, укреп­ленные на головке цилиндров, и , отвернув гайки, осторожно отделить головку цилиндров, не повредив прокладку. Если прокладка приклеи­лась к блоку или головке цилиндров, то ее следует отделить, пользу­ясь тупым ножом или широкой тонкой металлической полоской.

У V-образных двигателей перед снятием головок цилиндров, кро­ме того, необходимо снять все приборы с впускного трубопровода, снять трубопровод и только после этого снять головки.

Нагар удаляют деревянными скребками или скребками из мягкого металла, чтобы не повредить днище поршней или стенки камеры сго­рания. Удаляя нагар, следует закрывать чистой ветошью соседние ци­линдры. Нагар снимается легче, если его размягчить, положив на не­го ветошь, смоченную керосином.

При установке прокладки 'головки цилиндров ее нужно натереть порошкообразным графитом.

Трещины в стенках рубашки охлаждения блока и головки цилиндров могут появиться при за­мерзании воды или заполнении рубашки охлаждения горячего двига­теля холодной водой.

Газораспределительный механизм имеет две характерные неис­правности— неплотное прилегание клапанов к гнездам и неполное открытие клапанов,

Неплотное прилегание клапанов к гнез­дам выявляется по следующим признакам: уменьшение компрес­сии; периодические хлопки во впускном или выпускном трубопроводе; падение мощности двигателя. Причинами неплотного закрытия кла­панов могут быть: отложение нагара на клапанах и гнездах; образо­вание раковин на рабочих поверхностях (фасках) и коробление голов­ки клапана; поломка клапанных пружин; заедание клапанов в на­правляющих втулках; отсутствие зазора между стержнем клапана и носком коромысла.

Неполное открытие клапанов характеризуется стуками в двигателе и падением мощности. Эта неисправность появ­ляется в результате большого зазора между стержнем клапана и нос­ком коромысла. К неисправностям газораспределительного механиз­ма следует отнести также износ шестерен распределительного вала, толкателей, направляющих втулок, увеличение продольного смеще­ния распределительного вала и износ втулок и осей коромысел.

В двигателях ЗИЛ-130 возможно нарушение работы механизма поворота выпускного клапана в результате заедания шариков и пру­жин механизма поворота.

Нагар необходимо удалить при помощи шабера; клапаны, имею­щие незначительные раковины на рабочей поверхности, следует при­тереть, сломанную пружину заменить. Нарушенный зазор восстанав­ливается регулировкой.

Для притирки клапанов снимают клапанную пружи­ну, под его головку подкладывают слабую пружину, на рабочую по­верхность наносят, слой пасты, состоящей из абразивного порошка и масла, и при помощи коловорота или протирочного приспособления клапану сообщают возвратно-вращательное движение. При изменении направления вращения клапан нужно приподнимать. Притирку за­канчивают, если па поверхности гнезда и рабочей поверхности клапа­на появляются сплошные матовые полосы шириной 2—3 мм. Герметич­ность посадки клапана после притирки проверяют при помощи прибора или керосина. Для этого клапан устанавливают в седле, надевают пру­жину и закрепляют ее на стержне, переворачивают головку цилинд­ров и в камеры сгорания заливают керосин. Появление керосина на стержне и направляющей втулке свидетельствует о плохой притирке.

Для регулировки зазора между стержнем клапана и носком коромысла необходимо: снять кла­панную крышку, удалив предварительно присоединенные к ней дета­ли; установить поршень в конце такта сжатия (чтобы клапаны были закрыты); проверить зазор и при необходимости отрегулировать его> для чего отвернуть контргайку регулировочного винта на коромысле и, вращая регулировочный винт, установить нужный зазор затянуть контргайку и снова проверить зазор.
