Текст из файла (страница 5)

При заполненной поплавковой камере игольчатый клапан закрывает отверстие в седле и в топливопроводе, идущем от насоса к карбюратору, создается давление, которое распространяется в полость над диафрагмой. В этом случае диафрагма насоса остается в нижнем по­ложении, так как нагнетательная пружина не может преодолеть создавшееся давление, и двуплечий рычаг под действием эксцентрика и возвратной пружины ка­чается вхолостую.

Для заполнения поплавковой камеры карбюратора топливом при неработающем двигателе служит рычаг ручной подкачки, расположенный сбоку корпуса насоса. Рычаг имеет валик со срезанной частью и возвратную пружину. В отжатом положении срез валика находится над коромыслом и не воздействует на него. При переме­щении рычага ручной подкачки валик краями вырезан­ной части надавливает на внутренний конец двуплечего рычага и перемещает диафрагму вниз.

Рычагом ручной подкачки можно пользоваться тогда, когда эксцентрик освободил наружный конец двуплечего рычага .

Топливные фильтры и отстойники. Топливо, поступаю­щее к жиклерам карбюратора, не должно иметь меха­нических примесей и воды, так как примеси засоряют отверстия жиклеров, а замерзшая в зимнее время вода явится причиной прекращения подачи топлива. Для очистки топлива в системе питания двигателя преду­смотрена установка фильтров и отстойников. Сетчатые фильтры устанавливают в заливных горловинах топлив­ных баков, в корпусе диафрагменного насоса и во входных штуцерах поплавковой камеры карбюратора.

Н а грузовых автомобилях в систему пита­ния дополнительно включены по два фильтра-отстойника. Один из фильтров-отстойников грубой очистки устанав­ливают у топливного бака. Этот фильтр (рис. 21, а) со­стоит из крышки и съемного корпуса. Внутри корпуса на стойках расположен фильтрующий элемент из набора тонких фильтрующих пластин, имеющих выштампованные выступы высотой 0,05 мм, поэтому между пластинами остается щель шириной 0,05 мм. Топливо из бака посту­пает через входное отверстие в отстойник фильтра. Так как отстойник имеет больший объем, чем топливопровод, скорость поступающего топлива резко снижается, что приводит к осаждению механических примесей и воды.

Топливо, проходя через щели фильтрующего элемента, дополнительно очищается от механических примесей, которые оседают на фильтрующем элементе.

Фильтр тонкой очистки топлива (рис. 21, б) устанав­ливают перед карбюратором. Он состоит из корпуса, стакана-отстойника, фильтрующего элемента с пружиной и зажимом стакана. Фильтрующий элемент может быть выполнен керамическим или из мелкой сетки, свернутой в виде рулона.

Топливо, подаваемое диафрагменным насосом, посту­пает в стакан-отстойник. Часть механических примесей выпадает в виде осадка в стакане-отстойнике, а остальные примеси задерживаются на поверхности фильтрующего элемента.

Фильтр грубой очистки топлива установлен у топлив­ного бака и предназначен для предварительной очистки топлива, поступающего в топливо подкачивающий насос. Состоит он из корпуса, отстойника, крышки с подводя­щими штуцерами, сетчатого фильтрующего элемента, сливной пробки и пробки выпуска воздуха из системы.

Фильтр тонкой очистки топлива предназначен для очистки топлива от мелких частиц. Он состоит из двух колпаков, крышки и двух фильтрующих элементов. В нижней части каждого колпака ввернута сливная пробка. Сменный фильтрующий элемент изготовлен из бумаги. В крышке фильтра имеется сливной клапан, через который сливается часть топлива вместе с воздухом, попавшим в систему низкого давления.

Воздушный фильтр. Автомобиль зачастую эксплуати­руется в условиях сильного запыления воздуха. Пыль, попадая в цилиндры двигателя вместе с воздухом, вы­зывает ускоренный износ как цилиндров, так и поршневых колец. Очистка воздуха, поступающего для приготовле­ния горючей смеси, осуществляется в воздушном фильтре.

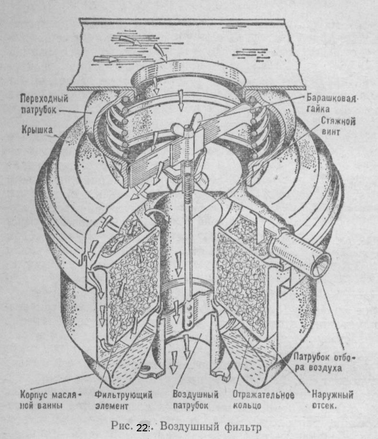

На автомобиле ЗИЛ-130 применяют воз­душные фильтры инерционно-масляного типа. Фильтр (рис. 22) состоит из корпуса масляной ванны, крышки с патрубком, фильтрующего элемента, изготовленного из металлической сетки или капронового волокна, стяжного винта с барашковой гайкой.

Воздух под действием разрежения, создаваемого рабо­тающим двигателем, через патрубок попадает во входную кольцевую щель и, двигаясь по ней вниз, ударяется о масло, к которому прилипают крупные частицы пыли. При дальнейшем движении воздух подхватывает частицы масла и смачивает им фильтрующий элемент. Масло, сте­кающее с фильтрующего элемента, смывает частицы пыли, осевшие на отражателе. Воздух, проходя через фильтрующий элемент, полностью очищается от механи­ческих примесей и по центральному патрубку поступает в смесительную камеру карбюратора.

Фильтр устанавливают при помощи переходного патрубка непосредственно на карбюраторе и соединяют с карбюратором при помощи воздушного патрубка.

Топливный бак. Для хранения запаса топлива, необхо­димого для работы автомобиля, установлен топливный бак. Он состоит из двух половинок, штампованных из листовой стали и соединенных сваркой. Внутри бака, для увеличения жесткости и уменьшения ударов топлива при

е го перемещении, установлены перегородки. Бак имеет заливную горловину с пробкой, в которой размещены два клапана, действие которых подобно действию паровоз­душных 'клапанов пробки горловины радиатора. Паровой клапан предотвращает потерю топлива при его испарении, а воздушный — препятствует возникновению разрежения в баке при расходовании топлива.

Топливный бак дизельного автомобиля аналогичен по своему устройству топливному баку автомобиля, работа­ющего на бензине, но в пробке его нет клапанов. Для предупреждения разрежения в, баке при выработке топ­лива, из него в верхней части установлена трубка, сооб­щающая внутреннюю полость бака с атмосферой.

Сверху бака установлен датчик указателя уровня топлива и штуцер с краном и заборной трубкой. Заборная трубка внизу заканчивается сетчатым фильтром. В ниж­ней части бака имеется сливное отверстие, закрываемое резьбовой пробкой.

Вместимость топливного бака автомобиля следующая: ЗиЛ-130—170 л.

Впускные трубопроводы. Подача горючей смеси от карбюратора к цилиндрам двигателя осуществляется через впускной трубопровод.

Впускной трубопровод двигателя ЗИЛ-130 отлит из алюминиевого сплава и закреплен к головкам правого и левого рядов цилиндров. Впускной трубопровод имеет сложную систему каналов, по которым горючая смесь подводится к цилиндрам. Между впуск­ными каналами впускного трубопровода имеется про­странство, сообщенное с полостью охлаждения головок цилиндров.

Для уплотнения мест соединения между впускным трубопроводом и головками цилиндров устанавливают прокладки.

Выпускные трубопроводы. Они служат для отвода отработавших газов из цилиндров двигателя, выполнены отдельно и прикреплены с наружной сторон головок цилиндров.

Для уменьшения сопротивления проходу горючей смеси и отработавших газов каналы впускных и выпуск­ных трубопроводов изготовляют более корот­кими и с плавными переходами. Уплотняют выпускные трубопроводы при помощи металлоасбестовых прокладок, а крепят их на шпильках с гайками.

Подогрев горючей смеси. Процесс приготовления горю­чей смеси не заканчивается в смесительной камере кар­бюратора, а продолжается во впускном трубопроводе и цилиндрах двигателя. Для лучшего испарения топлива во время работы двигателя впускной трубопровод подогре­вается. Подогрев впускного трубопровода особенно необ­ходим при эксплуатации автомобиля в холодное время и в момент пуска его двигателя. Однако чрезмерный подо­грев горючей смеси нежелателен, так как при этом объем смеси увеличивается, а весовое наполнение цилиндров уменьшается.

В двигателе ЗИЛ-130 подогрев горю­чей смеси происходит за счет тепла, отдаваемого цирку­лирующей жидкостью в полости охлаждения впускного трубопровода. При пуске этих двигателей в условиях низких температур возможен подогрев впускного трубо­провода за счет пролива горячей воды через систему охлаждения.

-Система зажигания:

С жатая рабочая смесь в цилиндре двигателя зажигается электрическим разрядом — искрой, образующейся между электродами свечи зажигания. Для образования элек­трического разряда в условиях сжатой рабочей смеси необходимо напряжение не менее 12—16 кВ.

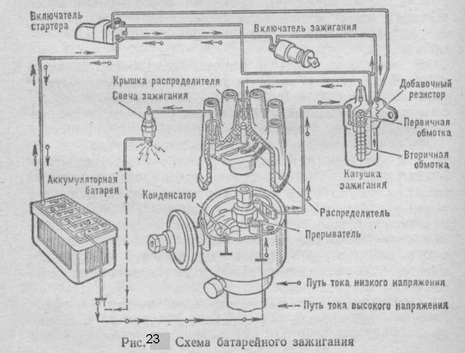

Преобразование тока низкого напряжения в ток высо­кого напряжения и распределение его по цилиндрам двигателя осуществляется приборами зажи­гания. Система зажигания состоит из источ­ников тока низкого напряжения, катушки зажигания, прерывателя-распределителя, конденсатора, свечей за­жигания, включателя зажигания и проводов низкого и высокого напряжений (рис. 23). В системе зажигания имеется две цепи — низкого и высокого на­пряжения.

Цепь низкого напряжения питается от аккумуляторной батареи или от генератора. В эту цепь, кроме источников тока, последовательно включены включатель зажигания, первичная обмотка катушки зажигания с добавочным резистором и прерыватель.

Цепь высокого напряжения состоит из вторичной об­мотки катушки зажигания, распределителя, проводов высокого напряжения, свечей зажигания.

Образование тока высокого напряжения в катушке зажигания основано на принципе взаимоиндукции. При включенном выключателе зажигателя и сомкнутых кон­тактах прерывателя ток от аккумуляторной батареи или генератора поступает на первичную обмотку ка­тушки зажигания, вследствие чего вокруг нее образуется магнитное поле. При размыкании контактов прерывателя ток в первичной обмотке катушкн зажигания и магнитный поток вокруг нее исчезают. Исчезающий магнитный поток пересекает витки вторичной и первичной обмоток катушки зажигания и в каждом из них возникает неболь­шая э. д. с. Благодаря большому числу витков вторич­ной обмотки, последовательно соединенных между собой, общее напряжение на ее концах достигает 20 ... 24 кВ. От катушки зажигания, через провод высокого напря­жения, распределитель и провода ток высокого напряже­ния поступает к свечам зажигания, в результате чего между электродами свечей возникает искровой разряд, зажигающий рабочую смесь.

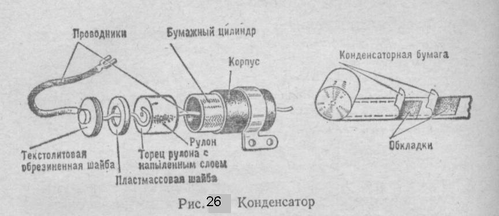

Э . д. с. самоиндукции, возникающая в первичной обмотке катушки зажигания, достигает 200 ... 300 В, что вызывает замедление исчезновения магнитного потока, появление самой искры между контактами прерыва­теля. Для предотвращения этого явления параллельно контактам прерывателя установлен конденсатор.

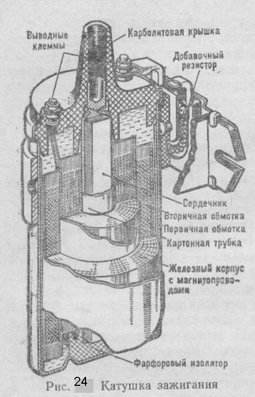

К атушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения (с 12 В 3—24 кВ). Она состоит из следующих основных частей (рис. 24): сердечника, первичной обмотки из 250...400 ков толстого изолированного медного провода диа­метром 0,8 мм, картонной трубки, вторичной обмотки ... 25 тыс. витков тонкого провода диаметром 0,1 мм, железного корпуса с магнитопроводами, карболитовой крышки, клемм и добавочного резистора. Вторичная обмотка расположена под первичной и отделена от нее слоем изоляции. Концы первичной обмотки выведены на клеммы карболитовой крышки. Один конец вторичной обмотки соединен е первичной обмоткой, а второй выведен а центральную клемму карболитовой крышки.

Сердечник изготовляют из отдельных изолированных друг от друга полосок трансформаторной стали, чтобы уменьшить образование вихревых токов. Ниж­ний конец сердечника установлен в фарфоро­вый изолятор. Внутри катушка зажигания за­полнена трансформатор­ным маслом.

Добавочный резистор состоит из спирали, ке­рамических гнезд и двух шин. Сопротивление колеблется от 0,7 до 40 Ом. Один конец резистора соединен шиной с клем­мой ВК, а другой — с ВКБ.

При малой частоте вращения коленчатого вала двигателя контакты прерывателя продолжи­тельное время находят­ся в замкнутом состоя­нии, сила тока в пер­вичной цепи возрастает, резистор нагревается, увеличивается сопротивление в це­пи, в катушку зажигания поступает ток небольшой силы, этим она предохраняется от перегрева.

Когда частота вращения коленчатого вала двигателя увеличивается, время сомкнутого состояния контактов уменьшается, сила тока в первичной цепи уменьшается, нагрев и сопротивление добавочного резистора умень­шаются, что препятствует понижению напряжения во вторичной цепи.

При включении стартера резистор закорачивается, и пуск двигателя облегчается.

Прерыватель-распределитель. Образование тока высо­кого напряжения и распределение его по цилиндрам дви­гателя для своевременного воспламенения рабочей смеси должно соответствовать порядку работы цилиндров.

Чтобы индуктировать ток высокого напряжения во вторичной обмотке катушки зажигания, необходимо пе­риодически размыкать первичную цепь батарейного за­жигания, что и выполняет прерыватель. Для распределения тока высокого напряжения по цилиндрам соответ­ственно порядку работы двигателя служит распредели­тель. Оба эти прибора объединены в один — прерыватель-распределитель.

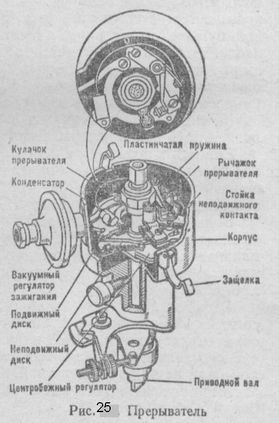

П рерыватель (рис. 25) установлен на двигателе и при­водится в действие от распределительного вала. Основ­ными частями прерывателя является корпус, приводной вал, подвижный диск (на котором размещены изолирован­ный рычажок с контактом и неподвижная стойка с кон­тактом), неподвижный диск, центробежный и вакуумный регуляторы опережения, октан-корректор и кулачок с вы­ступами по числу цилиндров. Кулачок соединен с привод­ным валиком через центробежный регулятор. Контакты прерывателя наплавлены тугоплавким металлом воль­фрамом. Рычажок прерывателя закреплен на диске шарнирно и своим контактом прижимается к неподвижному контакту пружиной. Вращающийся приводной валик кулачками нажимает на текстолитовый выступ рычажка прерывателя и за один оборот разомкнет, а пружина сомкнет контакты столь­ко раз, сколько имеется выступов на кулачке.
