В табл. 1.4 приведены данные по относительному износу наплавленных шеек по девяти коленчатым валам со сроком службы, соответствующим пробегу автомобиля 50-70 тыс. км.

Из табл. 1.4 видно, что наплавленные шейки с твердостью более HRC 56 изнашиваются меньше, а с твердостью менее HRC 56 изнашиваются больше не наплавленных чугунных шеек. Поскольку при оптимальном составе легирующего флюса твердость наплавленного металла колеблется в пределах HRC 56-62, износостойкость восстановленных чугунных коленчатых валов получается не ниже новых.

Данные по износостойкости вкладышей с шейками тех же валов, см. табл. 1.4, приведены в табл. 1.5.

Как видно из табл. 1.5, износ вкладышей, сопряженных с наплавленными шейками, меньше, чем с не наплавленными.

Испытанию на статическую прочность подвергали новые коленчатые валы и восстановленные наплавкой. Результаты приведены в табл. 1.6.

Как видно из табл. 1.6, при всех способах наплавки происходит снижение прочности восстановленных чугунных коленчатых валов.

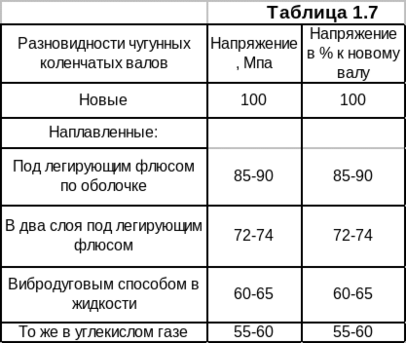

Испытанию на усталостную прочность проводились не машине УП-50 конструкции ЦНИИТМАШ на натуральных образцах. Машина УП-50 предназначена для возбуждения и поддержания, заданных по величине переменных изгибающих напряжений. Результаты испытаний на усталостную прочность приведены в табл. 1.7.

Как видно из табл. 1.7, усталостная прочность при любом способе наплавки снижается. Наименьшее снижение усталостной прочности 10-15% происходит при наплавке под легирующим флюсом по оболочке. Наибольшее снижение усталостной прочности при наплавке в углекислом газе подтвердилось поломкой экспериментального чугунного коленчатого вала в эксплуатации.

1.4. Тенденция развития ремонтной базы в стране.

Зарубежный опыт

С начала 1990 года в стране резко упали объемы автомобильных грузовых перевозок. Отсутствие финансирования государственных предприятий, либерализация цен в экономике, в том числе и не энергоресурсы привели к массовому падению производства. Высокая инфляция ликвидировала оборотные средства автохозяйств, содержание крупных автохозяйств, на несколько сот машин, стало экономически не выгодным.

Зарубежный опыт показывает [11], что в рыночной экономике наиболее эффективными становятся фирмы, которые выбрали узкую специализацию. Это либо автоперевозки, а значит гараж на 5-20 машин, либо авторемонтные работы, предприятие с наличием всего оборудования для ремонтных операций. Количество работающих на этих фирмах не превышает 25-50 человек. Во многих странах на уровне законодательства, через налоги и экономические льготы, поощряется создание именно таких, малых предприятий. Такой фирме легче приспособиться к любым изменениям на рынке. Здоровая конкуренция между этими фирмами подталкивает их к поиску и внедрению новых технологий и предоставлению больших услуг.

В настоящее время в стране большое количество грузовых автомашин находится в частных руках. Ремонт этих машин на крупных авторемонтных мастерских становится не выгодным в связи с большими накладными расходами ремонтного предприятия. Поэтому наличие мелких авторемонтных фирм с невысокими накладными расходами становится необходимостью.

1. Задачи дипломного проекта.

В настоящее время в производственных подразделениях МПС РФ существует потребность в надежном и не требующем высокотехнологического оборудования способе восстановления чугунных коленчатых валов ГАЗ – 53А. Для достижения этой цели необходимо решить следующие задачи:

Требуется разработать технологический процесс включающий в себя:

• Выбор оборудования и технологической оснастки;

• Расчет и выбор режимов восстановления;

• Техническое нормирование операций;

• Технологическую документацию;

• Проектирование участка;

• Разработку и расчет приспособлений;

• Технико-экономический расчет;

• Технику безопасности при проведении работ.

2. Проектирование технологического процесса

восстановления чугунного коленчатого вала

двигателя ЗМЗ-53А.

2.1. Разработка маршрутного технологического процесса.

Для осуществления качественных наплавочных операций требуется произвести подготовку ремонтных поверхностей мойкой. Грязь, жировые и масляные пленки при сварочных и наплавочных работах приводят к образованию пор и трещин. Часто поступающие в ремонт валы из-за больших нагрузок испытываемых во время эксплуатации имеют повышенную деформацию. Для исправления этого дефекта требуется предусмотреть операцию правки. Шлифовку коренных шеек вала производят в центрах станка. Выполнения технологических требований по биению коренных шеек, каждый переход шлифовки производят за одну установку в центрах станка. Для этого в технологический процесс введена операция правки центровых фасок. Защитные оболочки устанавливаются на подготовленные поверхности шеек вала. Шейки вала должны иметь шероховатость не ниже Ra 1,25. Для этого шейки вала шлифуют на 1 мм меньше последнего ремонтного размера. Закрепление оболочек к шейкам вала производят сваркой. После закрепления оболочек требуется наплавить галтели шеек и после этого наплавить шейки вала. Обработку шеек вала под ремонтные размеры производят за два раза, черновым и чистовым шлифованием. Обработка отверстий масляных каналов производится перед чистовым шлифованием, чтобы не испортить номинальные размеры на слесарных операциях. При необходимости готовые коленчатые валы не прошедшие операцию контроля по биению коренных шеек правят на прессе. Для этого в технологическом процессе должна быть предусмотрена повторная операция правки. Восстановление номинальных размеров фланца маховика, шейки под шкив вентилятора и резьбы в отверстии под храповик производят токарным и слесарным способом. Для выполнения технических требований по шероховатости Ra 0,32 шейки коленчатых валов полируют. Для удаления жировых и масляных пленок, а также грязи и стружки коленчатые валы моют. Для предотвращения появления следов ржавчины коленчатые валы консервируют смазкой.

Технология восстановления чугунных коленчатых валов двигателя ЗМЗ-53А автоматической наплавкой под легирующим флюсом по оболочке приведена в табл. 2.1.

Таблица 2.1.
