Текст из файла (страница 6)

Компрессорная станция выбирается по производительности, давлению нагнетания и мобильности.

Требуемым параметрам соответствует компрессорная станция СД 12/25, с техническими характеристиками:

1. Давление нагнетания – 2,5 Мпа;

2. Производительность – 12 м³/мин;

3. Базовый автомобиль – КРАЗ-257;

4. Габаритные размеры – 9,66 Х 3,02 Х 3,06 м;

5. Масса – 21 т.

2.5.4. Указания по производству продувочных работ.

Продувка газопровода.

Продувка газопровода осуществляется в два этапа:

1. Заполнение рессивера;

2. Продувка газопровода.

На первом этапе одну часть трубопровода заполняют воздухом до давления 1 Мпа. На втором этапе через инвентарный продувочный узел начинают продувку оставшейся части.

В процессе производства работ устраняют обнаруженные неисправности.

Схема производства работ представлена в графической части технологической карты.

2.5.5. Мероприятия по технике безопасности при производстве продувочных работ.

1. На все машины и приспособления должны быть заведены паспорта и индивидуальные номера, по которым они записаны в специальный журнал учета их технического состояния.

2. Компрессорную станцию перед пуском в эксплуатацию необходимо освидетельствовать и испытать.

3. При испытании газопровода воздухом должны быть проверены самым тщательным образом все запорные, предохранительные и сбросные устройства.

4. При поднятии давления воздуха в газопроводе, находиться людям около инвентарных заглушек запрещается.

5. Никаких работ по ликвидации дефектов газопровода, находящегося под давлением, производить нельзя.

6. На концах испытываемого газопровода должны стоять инвентарные заглушки, а также закрепляющие улоры, воспринимающие усилия , возникающие в трубопроводе при повышении давления.

7. В процессе испытания нахождение людей в пределах охранной зоны запрещено.

2.5.6. Калькуляция трудовых затрат и заработной платы.

На все виды работ составляется калькуляция трудовых затрат и заработной платы.

Таблица 1

2.5.7. Материально - технические ресурсы.

Потребность в эксплуатационных материалах:

Таблица 2

2.6. Технологическая карта на прокол.

2.6.1.Исходные данные для ведения работ:

1. Условия строительства – нестесненные.

2. Трубы - полиэтиленовые (ПЭ-80) -  225Х12,8 мм, 110Х6,3 мм,

 63Х4,5 мм.

3. Время строительства - лето

4. Район строительства - Павловский район;

1. Грунт – суглинок;

2. Физико - механические свойства грунта

1) Супесь, суглинок.

2) Средняя плотность в естественном залегании -  = 1,65 т/ м³, -  = 1,8 т/ м³

3) Коэффициент первоначального разрыхления - 20 % ( К_пр = 1,2 ).

2.6.2. Определение объемов работ.

Длина прокола – до 90.м

2.6.3. Выбор грузоподъемно-монтажных механизмов по монтажным параметрам.

Подбор грузоподъемных механизмов.

Для монтажа и демонтажа оборудования для прокола используются автомобильные краны.

Грузоподъемность крана определяется:

Q = P_э + ∑q_осн.,

P_э – вес монтируемого элемента;

∑q_осн. – вес оснастки (стропы, траверсы и т. п.).

Q = 102,6 + 27,3 = 129,9 кг.

Монтажный кран подбирается по фактическому весу опускаемоого оборудования, приходящемуся на кран, при соответствующем вылете стрелы.

Расчетный вылет стрелы крана (от вертикальной оси вращения крана до центра траншеи) будет равен:

R = B/2+ a₁+ a₂+ a₃+b/2

B - ширина траншеи по верху;

b - ширина крана;

a₁ - расстояние от бровки траншеи до трубы;

a₂ - ширина места, занимаемого звеном;

a₃ – расстояние от трубы до оси крана (трубоукладчика).

R = 0,6/2 + 1,0 + 0,225 + 2 + 3,6/1 = 5 м

Для выполнения этих работ подходит кран КС - 3561 со следующими характеристиками:

1) Расчетный вылет стрелы – 14,5 м;

2) Грузоподъемность - 10 т;

3) Базовый автомобиль - МАЗ-200.

Грузозахватное приспособление – стальные стропы.

2.6.4. Указания по производству работ при горизонтальном продавливании .

Прокалывание производится при помощи трубы, снабженной наконечником, который вдавливается в грунт.

Для вдавливания труб- кожухов в грунт при прокалывании используется установка, состоящая из двух домкратов ГД-170/1150.

Гидравлические домкраты ГД-170/1150 приводятся в действие насосами высокого давления марок Н- 403 и Г-17. Передача нажимных усилий прокладываемой трубе- кожуху (футляру) осуществляется зажимными хомутами (винтовыми).

Установки для прокладки футляров прокалыванием монтируются в рабочих котлованах, длиной 10-13 м и шириной 2.2 м и глубиной 2,5 м. Длина приемного котлована по дну составляет 1-1,5 м.

Вертикальные направляющие рамы для прокладки стальных футляров изготовляются из деревянных брусьев одновременно с устройством креплением передней стенки рабочего котлована.

Горизонтальные направляющие рамы устанавливаются на дне рабочего котлована и изготавливаются из укороченных шпал и рельсов. Длина направляющих рам принимается на 1-1,5 м меньше длины звеньев прокладываемых кожухов; при наращивании прокладываемого кожуха звеньями длиной 6 м направляющие рамы должны иметь 4,5-5 м.

Для передачи на грунт реактивных усилий прокалывания применяются упорные стенки I типа. Для передачи нажимных усилий от гидродомкратной установки к упорной стенке котлована применяются опорные пакеты из отрезков рельсов, сваренных между собой.

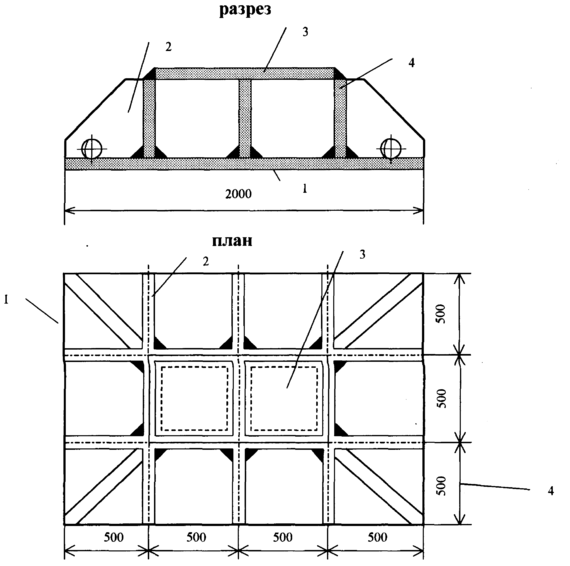

На рисунке. 1 показан опорный башмак конструкции Союзводоканал-проекта для нажимных усилий до 980 кН

1-плита

2-косынка

3-крышка

4-ребро жесткости

Для передачи нажимных усилий на торцы прокладываемых применяются нажимные заглушки, которые изготовляются из отрезка трубы, закрываемого с обоих концов фасонными фланцами.

Для передачи нажимных усилий от домкратов к нажимным заглушкам служат нажимные патрубки с фланцами: длина звена 8 м, наружный диаметр 219 мм,

Для уменьшения сопротивления трения при прокладке труб и кожухов прокалыванием применяют различные наконечники с наружным диаметром, на 20-50 мм большим диаметра прокладываемых кожухов. Использовать конусные наконечники сварной конструкции.

Горизонтальное продавливание осуществляется установкой ПУ - 2 длиной до 100 м из рабочего в приемный котлован.

После прокола производится демонтаж оборудования Схемы производства работ приведены в графической части проекта. Технические данные гидравлического домкрата ГД-170/1150:

1. Усилие, развиваемое штоком, те при ходе:

- прямом-170;

- обратном-88;

2. Рабочее давление жидкости, МПа-29,4;

3. Ход штока- 1150 мм;

4. Диаметр цилиндра- 273 мм;

5. длина домкрата-1618 мм;

6. Масса- 547 кг.

2.6.5. Мероприятия по технике безопасности при производстве горизонтального продавливания работ.

1. В течение всего периода производства работ по устройству переходов должен осуществляться надзор со стороны дистанции пути и линйно-эксплуатационных служб.

2. Также производиться установка предупредительных знаков и плакатов, которая проверяется ответственным представителем, который выдает письменное разрешение на их установку.Плакаты указывают максимальную скорость движения 40 км/ч.

3. Работа механизмов вблизи внутри электрофицированных ж.-д.путей выполняютс согласно требованичм ГОСТ12.1.013. «Правил безопасности на для работников ж.-д. Транспорта на на электрофицированных линиях 23/3288.

2.6.6. Калькуляция трудовых затрат и заработной платы.

На все виды работ составляется калькуляция трудовых затрат и заработной платы.

Таблица 1

2.6.7. Материально - технические ресурсы.

Потребность в эксплуатационных материалах:

Таблица 2
