1) Расчетный вылет стрелы - 5,53 м;

2) Грузоподъемность - 6,3 т;

3) Момент устойчивости - 16 тс*м;

4) Базовый трактор - ДТ-75;

5) Скорость подъема груза, м/мин- 8,3;

6) Скорость опускания груза, м/мин- 8,3;

7) Скорость передвижения, км/ч:

вперед- 3,05-6,5;

назад- 2,6-3,25;

8) Основные размеры ( с вертикально поднятой стрелой и придвинутым контргрузом), мм

длина- 4560;

ширина- 3640;

высота-6000;

9) Масса, т-11,9.

Грузозахватное приспособление - траверсы.

2.3.4 Указания по производству укладочных работ.

1. Укладка трубопровода в траншею.

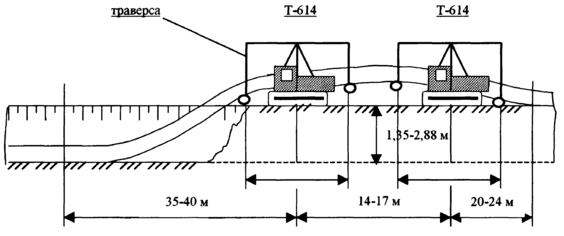

Укладка трубопровода в траншею производится трубоукладчиками Т- 614 грузоподъемностью 6,3 т, расчетный вылет стрелы - 5,53 м. В качестве гру-зозахватных приспособлений при укладке используются траверсы. Схема укладки трубопровода в траншею с применением траверс у обоих трубоукладчиков:

2.3.5 Мероприятия по технике безопасности при производстве укладочных работ.

1. Опускание в траншею труб, различных материалов и деталей производят механизированным способом с помощью трубоукладчиков. Сбрасывать трубы и материалы в траншею запрещается.

2. На все машины и приспособления должны быть заведены паспорта и индивидуальные номера, по которым они записаны в специальный журнал учета их технического состояния.

3. Трубоукладчики перед пуском в эксплуатацию необходимо освидетель­ствовать и испытать.

4. При работе трубоукладчиков нельзя допускать пребывания людей в зоне их действия; во время опускания труб, фасонных частей , арматуры и других деталей в траншею рабочие должны быть из них выведены

2.3.6 Калькуляция трудовых затрат и заработной платы.

На все виды работ составляется калькуляция трудовых затрат и заработной платы.

2.3.7. Материально - технические ресурсы.

Потребность в эксплуатационных материалах:

Таблица 3

2.4 Технологическая карта на испытание трубопровода.

2.4.1 Исходные данные для ведения работ:

1. Условия строительства - нестесненные.

2. Трубы - полиэтиленовые (ПЭ-80) 225 X 12,8 мм,  110 X 6,3 мм,  63 X 4,5 мм.

3. Время строительства - лето

4. Район строительства - Павловский район.

2.4.2 Определение объемов работ.

Длина испытываемого трубопровода - 3822 м.

2.4.3 Выбор компрессорной станции.

Компрессорная станция выбирается по производительности, давлению нагнетания и мобильности.

Требуемым параметрам соответствует компрессорная станция СД 12/25, с техническими характеристиками:

1) Давление нагнетания - 2,5 Мпа;

2) Производительность - 12 м³/мин;

3) Базовый автомобиль - КРАЗ-257;

4) Габаритные размеры - 9,66 Х 3,02 Х 3,06 м;

5) Масса-21 т.

2.4.4. Указания по производству испытательных работ.

Газопровод в городе испытывается на прочность и плотность. Для очистки внутренней полости труб от окалины, влаги и загрязнений перед испытанием продувают. Продувку производят воздухом давлением 7*133.3 Па для чего устанавливают временные задвижки. Испытание газопровода на прочность производится воздухом во время строительства, испытательным давлением 4.5*10⁵ Па. Время испытания - 1 ч. При этом не допускается видимое падение давления по манометру. Обнаруженные дефекты должны устраняться до испытания на плотность.

Испытание газопровода на плотность производится воздухом испытательным давлением 3*10⁵ Па, продолжительность испытания не менее 24 часов. Результаты испытания на плотность считаются положительными, если фактическое падение давления не превысит расчетной величины, определяемой для газопровода одного диаметра по формуле:

P = 300*S/D_у

Газопровод при испытании на плотность выдерживают под давлением не менее 30 мин, после чего, не снижая давление, производят внешний осмотр и проверяют мыльным раствором все сварные, фланцевые и резьбовые соединения. При отсутствии видимого падения давления по манометру и утечек при обмыливании, газопровод считается выдержавшим испытание. При испытании газопровода в процессе производства работ устанавливают инвентарные заглушки с резиновыми уплотнениями.

Схема производства работ приведена в графической части технологической карты.

2.4.5. Мероприятия по технике безопасности при производстве монтажных работ.

1. На все машины и приспособления должны быть заведены паспорта и индивидуальные номера, по которым они записаны в специальный журнал учета их технического состояния.

2. Компрессорную станцию перед пуском в эксплуатацию необходимо освидетельствовать и испытать.

3. При испытании газопровода воздухом должны быть проверены самым тщательным образом все запорные, предохранительные и сбросные устройства.

4. При поднятии давления воздуха в газопроводе, находиться людям около инвентарных заглушек запрещается.

5. Никаких работ по ликвидации дефектов газопровода, находящегося под давлением, производить нельзя.

6. На концах испытываемого газопровода должны стоять инвентарные заглушки, а также закрепляющие улоры, воспринимающие усилия , возникающие в трубопроводе при повышении давления.

7. В процессе испытания нахождение людей в пределах охранной зоны запрещено.

2.4.6. Калькуляция трудовых затрат и заработной платы.

На все виды работ составляется калькуляция трудовых затрат и заработной платы.

Таблица 1

2.4.7. Материально - технические ресурсы.

Потребность в эксплуатационных материалах:

Таблица 2

2.5. Технологическая карта на продувку

трубопровода.

2.5.1.Исходные данные для ведения работ:

1.Условия строительства – нестесненные.

1. Трубы - полиэтиленовые (ПЭ-80) -  225Х12,8 мм, 110Х6,3 мм,

 63Х4,5 мм.

3. Время строительства - лето

4. Район строительства - - Павловский район.

2.5.2. Определение объемов работ.

Длина продуваемого трубопровода – 3822 м.

2.5.3. Выбор компрессорной станции.
