Схема производства работ:

1. Стыковое соединение звеньев.

Выполняется бригадой, состоящей из сварщиков 5 и 3 разрядов.

Сварка встык нагретым инструментом.

Сварку труб производят при температуре окружающего воздуха от -15°С до +40°С. Место сварки защищают от атмосферных осадков, пыли и песка. При сварке свободный конец трубы закрывают для предотвращения сквозняков внутри свариваемых труб.

Детали соединительные приваривают к трубам или отрезкам труб в

заготовительном цехе при температуре окружающего воздуха не ниже -5°С.

Стыковую сварку полиэтиленовых труб выполняют сварочной машиной «Видос-4600 СПА» с набором полуколец d=225 мм толщина стенки не менее 5 мм.

Технологический процесс соединения труб и деталей сваркой встык включает:

• Подготовку труб и деталей к сварке (очистка, сборка, центровка, механическая обработка торцов, проверка совпадения торцов и зазоров в стыке);

• Сварку стыка (оплавление, нагрев торцов, удаление нагретого ин­струмента, осадка стыка .охлаждение соединения).

Последовательность процесса сборки и сварки труб из полиэтилена.

а)Центровка и закрепление в зажимах сварочной машины концов свари­ваемых труб.

б) Механическая обработка торцов труб с помощью торцовки.

в)Проверка точности совпадения торцов по величине зазора «С»==0,5 мм для труб  свыше 110 до 225 мм.

г)0плавление и нагрев свариваемых поверхностей нагретым инструментом

д) Осадка стыка до образования сварного соединения.

Перед сборкой и сваркой труб и соединительных деталей тщательно очищают их полости от грунта, снега, льда, камней и других посторонних предметов.

Концы труб и присоединительных деталей очищают от всех загрязнений на расстоянии не менее 50 мм от торцов. Очистку концов труб и деталей от пыли и песка производят сухими или увлажненными концами (ветошью) с последующей протиркой насухо. Если концы труб или деталей окажутся загрязненными смазкой, маслом иди какими-либо жирами их обезжиривают с помощью спирта, уайт-спирита, ацетона.

Концы труб, деформированные или имеющие глубокие (более 4-5 мм) забоины, обрезают.

Сборку свариваемых труб и деталей, включающую установку, цен­тровку и закрепление свариваемых концов, производят в зажимах центратора установки для сварки.

Концы труб и деталей центрируют по наружной поверхности таким образом, чтобы максимальная величина смещения наружных кромок не превышала 10% номинальной толщины стенки свариваемых труб. Подгонку труб при центровке осуществляют поворотом одной или обоих труб вокруг их оси, установкой опор под трубы на некотором расстоянии, использованием прокладок. При разнице в толщине стенок свариваемых труб или деталей свыше 15% от номинальной толщины стенки или более 5мм на трубе (детали), имеющей большую толщину, делают скос под углом 15+3° к оси трубы до толщины стенки тонкой трубы (детали).

При сварке встык вылет концов труб из зажимов центраторов составляет 15-30 мм, а приваренных деталей не менее 5 мм.

Закрепленные и сцентрированные концы труб и деталей перед сваркой подвергают механической обработке -торцеванию, с целью выравнивания свариваемых поверхностей, непосредственно в сварочной установке.

После механической обработки загрязнение поверхности торцов не допускается. Удаление стружки изнутри трубы или детали производят с помощью кисти, а снятие заусенцев с острых кромок торца -с помощью ножа. После обработки еще раз проверяют центровку и наличие зазора в стыке. Между торцами, приведенными в соприкосновение не должно быть зазоров превышающих:

•0,5 мм - для труб диаметром свыше 110 до 225 мм включительно.

Зазор между лопастковым щупом (ГОСТ 882-75) с погрешностью 0.05 мм.

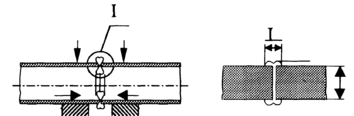

Сварка встык нагретым инструментом заключается в нагревании свариваемых торцов труб или деталей до вязкотекучего состояния полиэтилена при непосредственном контакте с нагретым инструментом и последующем соединении торцов под давлением осадки после удаления инструмента. В процессе земляных работ делается приямок размерами 1.2Х1.0Х0.7 м.

2.2.5 Подбор транспортных средств для транспортировки труб.

Полиэтиленовые трубы не относятся к категории опасных грузов ГОСТ 19433, их транспортируют любым видом транспорта в соответствии с правилами перевозки грузов.

При упаковке труб используют средства по ГОСТ 21650. Трубы поставляемые на строй площадку в отрезках связывают в пакеты скрепляя не менее чем в трех местах. При упаковке труб в бухты и на катушки концы труб должны быть жестко закреплены.

Трубы, крепленые в пакеты, перевозятся автотранспортом, оборудованным платформами и кузовами; расстояние между увязками на пакетах - не более 3 м. Перевозка на плетевозах не допускается.

При перевозке труб автотранспортом длина свешивающих с кузова машины или платформы концов труб не должна превышать 1,5 м, бухты и катушки перевозят на авто площадках. Узлы трубопроводов доставляют на объекты строительства в контейнерах в которых они надежно закреплены. На контейнеры наносится надпись «НЕ БРОСАТЬ».

Трубы при перевозке укладывают на ровную поверхность транспорт­ных средств, предохраняя их от соприкосновения с острыми металлическими деталями. Транспортировку, погрузку и разгрузку труб производят при тем­пературе наружного воздуха не ниже -20 °С. Сбрасывание труб и соедини­тельных деталей с транспортных средств не допускается.

При погрузочно-разгрузочных работах не допускается перемещение труб волоком.

Для транспортировки труб подходит грузовой автомобиль повышен­ной проходимости ЗИЛ-131 с прицепом, перевозящий трубы в пакетах, со следующими техническими характеристиками:

Число перевозимых труб  225 мм - 24 штук;

Базовый автомобиль - ЗИЛ - 131.

2.2.6 Мероприятия по технике безопасности при производстве работ.

1. Для защиты сварщика от поражения электрическим током систематически проверяют состояние изоляции рукояти электрододержателя и всех токоведущих частей и проводов.

2. На все машины и приспособления должны быть заведены паспорта и индивидуальные номера, по которым они записаны в специальный журнал учета их технического состояния.

3. Краны и другие грузоподъемные механизмы перед пуском в эксплуатацию необходимо освидетельствовать и испытать.

4. При работе стреловых кранов нельзя допускать пребывания людей в зоне их действия; во время опускания труб, фасонных частей , арматуры и других деталей в траншею и колодцы рабочие должны быть из них выве­дены

2.2.7 Калькуляция трудовых затрат и заработной платы.

На все виды работ составляется калькуляция трудовых затрат и заработной платы.

Таблица 7

2.8. Материально - технические ресурсы.

Потребность в эксплуатационных материалах:

Таблица 3

2.3. Технологическая карта укладки трубопровода в траншею

2.3 Технологическая карта укладку трубопровода в траншею.

2.3.1 Исходные данные для ведения работ:

1. Условия строительства - нестесненные.

2. Трубы - полиэтиленовые (ПЭ-80) 0 225 X 12,8 мм, 0 110 X 6,3 мм, 0 63 X 4,5 мм.

3. Время строительства - лето

4. Район строительства - Павловский район.

2.3.2 Определение объемов работ.

Длина укладываемого трубопровода - 3822 м.

2.3.3 Выбор грузоподъемно-монтажных механизмов по монтажным параметрам.

Подбор грузоподъемных механизмов. По нормативным данным вес труб:

Таблица 1

Для укладки трубопровода в траншею используются трубоукладчики Т - 614, которые подбираются по аналогичным параметрам, что и монтажные краны.

Характеристики трубоукладчика Т - 614:

Характеристики
