Министерство образования Республики Татарстан

Альметьевский нефтяной институт

Кафедра

Автоматизации и информационных технологий

КУРСОВАЯ РАБОТА

на тему

«Моделирование математического процесса теплообмена

в теплообменнике типа “труба в трубе”»

Выполнил: студент гр.38-61

Шакиров Р.И.

Проверил: преподаватель кафедры

Тугашова Л.Г.

Альметьевск 2002 год.

Описание технологического процесса КУПВСН.

Сырая нефть (газожидкостная смесь) с бригад №1,2,3 нефтепромысла №3 НГДУ, разделенные потоками поступает в горизонтальные сепараторы холодной ступени сепарации (отбор газа от нефти). В сепараторе отбирается основной объем газа. Отрегулированный газ из сепараторов первой ступени сепарации через газоосушитель откачивается компрессором на Миннибаевский ГПЗ. В случае отказа и не принятия газа на МГПЗ предусмотрена подача газа на факельный стояк, где сжигается. Дегазированная эмульсия на КУПВН и ДНС-3 ЦДНиГ №3, ДНС-2 и ЦДНиГ №2 и ДНС-1539 ЦДНиГ №1, ДНС-10 ЦДНиГ №6 направляется через узел учета в блок предварительного холодного сброса. Узел учета служит для определения количества поступающей жидкости отдельно по каждому ЦДНиГ в бригаде. Для улучшения процессов обезвоживания и обессоливания в нефть перед узлом учета подается на деэмульгатор. После узла учета сырая нефть общим потоком направляется в блок предварительного холодного сброса воды (отстойники 1,2,3).

Вся жидкость с промыслов после предварительного холодного сброса общим потоком поступает в каплеобразователь. Каплеобразователь – труба диаметром 500мм, длиной 80м, предназначен для разрушения бронирующих оболочек на глобулах пластовой воды, укрупнение глобул и расслаивания потока на нефть и воду перед отстаиванием эмульсии. Укрупнение капель происходит непосредственно в потоке нефти на стенках каплеообразователя за счет турбулентности потока. На вход в каплеообразователь подается дренажная вода из отстойников первой и второй ступени горячего отстоя. Температура дренажной воды 40-50⁰ С. Тепло дренажной воды и остаточный регент в ней способствует уменьшению глобул и расслоению на нефть и воду. Подготовленная в каплеобразователе эмульсия поступает в отстойники предварительного сброса воды №1-3. Ввод эмульсии в отстойники осуществляется через специальное распределительное устройство, способствующее быстрому отделению воды от нефти под водяную подушку (гидрофильного фильтра), капельки воды сливаются с каплями фильтра, а нефть всплывает на поверхность водной подушки. Для получения нефти с наименьшим содержанием воды в отстойниках предварительного холодного сброса необходимо поддерживать водяную подушку толщиной 90-150 см.

Контроль за межфазным уровнем осуществляется с помощью прибора “Элита” на отстойниках 1,2,3,6,7,8 и визуальна через контрольные краники. Сброс воды из отстойников производится автоматически клапанами-регуляторами исполнения ВЗ (воздух закрывает). При увеличении уровня выше допустимого сигнала прибора ”Элита” поступает через вторичный прибор и КПС (электромагнитный клапан) на клапан-регулятор. Клапан открывается и происходит сброс воды. При уменьшении уровня клапан закрывается.

Нефть из отстойников предварительного сброса через буферную емкость Е-4 поступает на прием сырьевых насосов, куда подается деэмульгатор в количестве 15-25 г/т.

Сырьевыми насосами типа ЦНС-180/120 нефть прокачивают через трубные пространства теплообменников 1, 1+6 две гурьевские печи, третья в резерве, отстойниках первого горячего отстоя. В трубах теплообменников сырая нефть подогревается теплом уходящей с установки готовой нефти до 20-30⁰С, после чего поступает в гурьевские печи. В гурьевских печах происходит нагрев до 50-60⁰С за счет тепла сжигаемого девонского газа. Нефть в печах движется двумя потоками. Нагретая нефть из печей общим потоком через отстойники первой группы №6-9 и второй группы №13 горячего отстоя, горизонтальные электродегидраторы IЭГ-160 № I+3 затрубное пространство теплообменников Т- I+3 поступает в буферные емкости Е-7 V=200 м³ , №5+IO и РВС – 5000.

Технологическая обвязка отстойников предварительного холодного сброса воды, первая группа горячего отстоя осуществлена так, что они могут работать параллельно, последовательно и взаимозаменять друг друга. В отстойниках первой и второй группе горячего отстоя происходит обессоливание нефти в электрическом поле. Обессоливание производится за счет вымывания солей из нефти пресной водой подаваемой в поток нефти перед электродегидраторами (периодически при ухудшении качества). Пресная вода перемешивается с нефтью, образует нестойкую эмульсию, которая разрушается в электрическом поле электродегидраторов. Электроды также включаются периодически при ухудшении качества подготовки нефти.

Внутренняя начинка отстойников первой группы горячего отстоя аналогична начинке отстойников предварительного сброса. Ввод нефти в отстойнике может осуществляться через верхние или боковые патрубки.

Толщина водяной подушки в отстойниках первой группы горячего отстоя поддерживается около 40 см. Контроль уровня и сброс дренажных вод осуществляется так же как на отстойниках предварительного холодного сброса воды. В отстойниках второй группы подушка отсутствует. Вода, отстоявшаяся в этих отстойниках направляется в каплеобразователь для повторной обработки и использованию тепла. Контроль раздела фаз нефть-вода в электродегидраторах осуществляется по контрольным краникам, а поддержание уровня производится автоматикой. Очистка сточных вод осуществляется на очистных сооружениях при Куакбашской установке.

В состав очистных сооружений входят 4 шт отстойника V=200 м³, РВС – 5000 7 шт. Очищенная сточная вода с РВС – 5000 самотеком подается на кустовую насосную станцию КНС-123 и подпорными насосами ЦНС-300 на КНС-121 для закачки в пласт в целях поддержания пластового давления. Уловленная в отстойниках и РВС-5000 нефть сбрасывается в систему канализации.

Краткая теория по теплообменникам.

В химической промышленности широко распространены тепловые процессы - нагревание и охлаждение жидкостей и газов и конденсация паров, которые проводятся в теплообменных аппаратах (теплообменниках).

Теплообменными аппаратами называются устройства, предназначенные для передачи тепла от одного теплоносителя к другому для осуществления различных тепловых процессов, например, нагревания, охлаждения, кипения, конденсации или более сложных физико-химических процессов – выпарки, ректификации, абсорбции.

Из-за разнообразия предъявляемых к теплообменным аппаратам требований, связанных с условиями их эксплуатации, применяют аппараты самых различных конструкций и типов, причем для аппарата каждого типа разработан широкий размерный ряд поверхности теплообмена.

Широкая номенклатура теплообменников по типам, размерам, параметрам и материалам позволяет выбрать для конкретных условий теплообмена аппарат, оптимальный по размерам и материалам.

В качестве прямых источников тепла в химической технологии используют главным образом топочные газы, представляющие собой газообразные продукты сгорания топлива, и электрическую энергию. Вещества, получающие тепло от этих источников и отдающие его через стенку теплообменника нагреваемой среде, носят название промежуточных теплоносителей. К числу распространенных промежуточных теплоносителей относятся водяной пар и горячая вода, а также так называемые высокотемпературные теплоносители - перегретая вода, минеральные масла, органические жидкости (и их пары), расплавленные соли, жидкие металлы и их сплавы.

В качестве охлаждающих агентов для охлаждения до обыкновенных температур (10-30⁰С) применяют в основном воду и воздух.

Все теплообменные аппараты по способу передачи тепла разделяются на две большие группы: поверхностные теплообменные аппараты и аппараты смешения. В поверхностных аппаратах передача тепла от одного теплоносителя к другому осуществляется с участием твердой стенки. Процесс теплопередачи в смесительных теплообменных аппаратах осуществляется путем непосредственного контакта и смешения жидких и газообразных теплоносителей.

Поверхностные теплообменные аппараты в свою очередь подразделяют на рекуперативные и регенеративные. В рекуперативных аппаратах тепло от одного теплоносителя к другому передается через разделяющую их стенку из теплопроводного материала. В регенеративных теплообменных аппаратах теплоносители попеременно соприкасаются с одной и той же поверхностью нагрева, которая в один период нагревается, аккумулируя тепло «горячего» теплоносителя, а во второй период охлаждается, отдавая тепло «холодному» теплоносителю.

Рекуперативные теплообменные аппараты классифицируются по следующим признакам:

• По роду теплоносителей в зависимости от их агрегатного состояния:

паро-жидкостные; жидкостно-жидкостные; газо-жидкостные; газо-газовые; паро-газовые.

• По конфигурации поверхности теплообмена:

трубчатые аппараты с прямыми трубками; спиральные; пластинчатые; змеевиковые.

• По компоновке поверхности нагрева:

типа «труба в трубе»; кожухотрубчатые; оросительные аппараты.

Теплообменные аппараты поверхностного типа, кроме того классифицируются по назначению (подогреватели, холодильники и т.д.); по взаимному направлению теплоносителей (прямоток, противоток, смешанный ток и т.д.); по материалу поверхности теплообмена; по числу ходов и т.д.

Описание работы объекта.

При истечении жидкостей в теплообменнике температура их изменяется: горячая жидкость охлаждается, а холодная нагревается. Характер изменения температуры жидкости, движущейся вдоль поверхности нагрева, зависит от схемы ее движения. В теплообменных аппаратах применяются в основном три схемы движения жидкостей:

• прямоточная, когда горячая и холодная жидкости протекают параллельно;

• противоточная, когда горячая и холодная жидкости протекают в противоположном друг другу направлении;

• перекрестная, когда жидкости протекают в перекрестном направлении.

А.

Б .

Т_к

Рис. 1. Схема движения жидкостей в теплообменнике типа «труба в трубе» при прямотоке (А) и противотоке (Б).

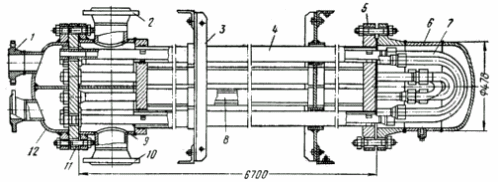

Рис. 2. Односекционный теплообменник «труба в трубе».

1 – штуцер на D_y= 100 мм и p_y= 40 кгс/см²; 2 – штуцер на D_y= 150 мм и p_y= 25 кгс/см²; 3 – опора; 4 – наружная труба; 5 – решетка для наружных труб; 6 – колпак; 7 – калач; 8 – внутренняя труба; 9 – распределительная коробка; 10 – штуцер на D_y= 150 мм и p_y= 25 кгс/см²; 11- решетка для внутренних труб; 12 – крышка.

Расчетная часть.

t_x1 — входная температура холодной нефти, ⁰С;

G_x. — расход холодной нефти, кг/с;

T_x2 — выходная температура нагретой нефти, ⁰С ;

G_г — расход горячей нефти, кг/с;

t_г1, t_г2 — соответственно температура горячей нефти на входе и выходе, ⁰С.

Регрессионный и корреляционный анализ.

Линейная регрессия от одного параметра.

Характеристики

Тип файла документ
