Инженерный проект строительства автомобильной дороги А-Б

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Регистрация/авторизация

Текст из файла (страница 4)

Исходящая

ветвь

левая

часть

правая

часть

правая

часть

левая

часть

Исходящая

ветвь

Восходящая

ветвь

i = 0

а)

б)

Рис.3. Виды вертикальных кривых:

а – выпуклых; б - вогнутых

Н₁

h₂

l_n

№1

№2

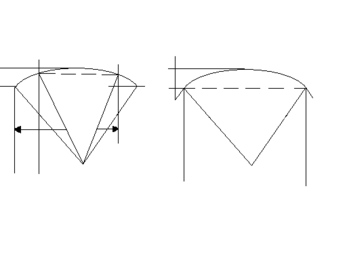

Рис.4. Расчетные схемы №1 и №2

В расчетной схеме №2 за начало принята вершина вертикальной кривой 0, а все расстояния и превышения определяют по отношению к вершине вертикальной кривой. Схема №2 удобна при проектировании в обе стороны от контрольных (фиксированных) точек, например от мостов, путепроводов и пр.

1.3.3. Обоснование элементов проектной линии.

В пояснительной записке должно быть дано описание проектной линии по следующей схеме:

Принятый метод проектирования по участкам трассы.
Проложение проектной линии относительно контрольных точек.
Обоснование принятых радиусов вертикальных кривых.
Обоснование проектируемых высоких насыпей и глубоких выемок.
Общая характеристика проектной линии по эксплутационным качествам, предъявляемым к дороге.
Обеспеченность водоотвода в продольном профиле.

1.3.4. Оформление продольного профиля.

Продольный профиль должен быть вычерчен на миллиметровой бумаге согласно [7]. Продольный профиль вычерчивается в два цвета (черный и красный). Красным цветом оформляют все проектные решения: рабочие отметки, проектную линию, вертикальные кривые и их элементы, проектируемые искусственные сооружения, развернутый план трассы, проектные уклоны, проектные отметки, длины прямых и кривых, километровые знаки, обозначения КН и КК, тип поперечных профилей земляного полотна. Все остальные данные: линию сетки, линию поверхности земли, грунтовый разрез – наносят черным цветом.

Рабочие отметки надписываются с точностью до 1 см на расстоянии 0,5 см от проектной линии. На продольном профиле подсчитываются нулевые точки – точки перехода насыпей в выемки (рис. 5).

h_AX_Ah_n

l = 100m

Рис. 5. Схема определения нулевых точек

Все надпрофельные надписи должны быть изображены в условных знаках [7].

В продольном профиле необходимо указать тип укрепления водоотводных каналов. Во избежание возникновения в канавах разрывающих скоростей предусматривается укрепления дна и откосов при уклонах более 10% в легко разрываемых грунтах – супесях и 25% в более связных грунтах – суглинках. При уклонах от 10 до 30% применяют укрепление: засов трав, одерновку или укрепленные грунты. При уклонах 30 – 50% - мощение камнем, более 50% - перепады, быстротоки.

Основные результаты разработки проекта:

Протяженность выбранного варианта проектируемой дороги, км;
Сводная ведомость объемов работ;
Стоимость строительства дороги, тыс. руб.;
Стоимость строительства 1 км;
Срок окупаемости инвестиций, мг;

Подготовка контрактных материалов к торгам.

В условиях рыночной экономики строительство дороги осуществляется тебедителем – подрядной организацией, которая выигрывает торги (тендер). Конкурсному отбору предшествует подготовка заказчиком контрактных материалов. В их состав входят:

перечень ГОСТов, стандартов, нормативных и рекомендательных документов, типовых проектов, привязанных к условиям данного проекта;
требования к качеству работ, материалам, оборудованию;
ведомость основных видов работ и перечень основных сооружений;
основные чертежи.

Материалы по отводу и рекультивации земель

Для оформления отвода земель, которые окажутся под дорожными сооружениями, а также сосредоточенными грунтовыми резервами, отвода земель во временное пользование и их последующей рекультивации необходимо разработать следующие документы:

линейный график постоянного и временного отвода земель; подсчет потребных площадей земель;
отвод земель под строительные площадки, временные технологические и объездные дороги;
разработка проекта рекультивации временно занимаемых земель;
выявление зданий и сооружений, подлежащих сносу и переносу.

4. ПРИЛОЖЕНИЯ

Приложение 1

Наименование сооружения

Единицы измерения

Расход железобетона м⁸

Круглая железобетонная труба

d = 1,0

d = 1,5

d = 2,0

пог. м

0,42

0,84

1,38

На 2 оголовка

d = 1,0

d = 1,5

d = 2,0

комплект

9,6

16,4

24,0

Малые железобетонные мосты при высоте

до 3 м

при 3 – 6 м

6 м

пог. м

0,48

0,55

0,65

Приложение 2

Учитываемые факторы

Значение

Учитываемые факторы

Значение

Дорожные условия в конце спуска (i30%_о):

Последующий подъем

Горизонтальная кривая

Малый мост

Средний (большой) мост

1,2

0,80

0,85

0,70

Горизонтальные кривые: 600 м

500 м

R  400 м

300 м

200 м

100 м

50 м

1,00

0,96

0,92

0,87

0,80

0,70

0,60

Дорожные условия перед подъемом (i  30%_о):

Горизонтальные участки

Спуск

Малый мост

1,1

1,2

0,9

Пересеченные в одном уровне

Населенные пункты

Число полос движения

n=1

n=2

n=4

0,75

0,80

0,5

1,0

1,2

Ширина проезжей части

(для i  20%_o):

при b=4,5 м

b=6,0 м

b=7-7,5 м

b=14-15 м

0,6

0,7

1,0

1,2

Ширина обочины:

а=3,5

а  2,5

0,8

Приложение 3

Свободные таблицы для проектирования вертикальных кривых (R, l, h указаны в метрах)

i,	R = 3000		R = 4000		R = 5000		R = 6000		R = 8000		R = 10000
%_o	l	h	l	h	l	h	l	h	l	h	l	h
1	3	0,00	4	0,00	5	0,00	6	0,01	8	0,00	10	0,01
2	6	0,01	8	0,01	10	0,01	12	0,01	16	0,02	20	0,02
3	9	0,01	12	0,02	15	0,02	18	0,03	24	0,04	30	0,04
4	12	0,02	16	0,03	20	0,04	24	0,05	32	0,06	40	0,08
5	15	0,04	20	0,05	25	0,06	30	0,07	40	0,10	50	0,13
6	18	0,05	24	0,07	30	0,09	36	0,11	48	0,14	60	0,18
7	21	0,07	28	0,10	35	0,12	42	0,15	56	0,20	70	0,25
8	24	0,10	32	0,13	40	0,16	48	0,19	64	0,26	80	0,32
9	27	0,12	36	0,16	45	0,20	54	0,24	72	0,32	90	0,40
10	30	0,15	40	0,20	50	0,25	60	0,30	80	0,40	100	0,50
11	33	0,18	44	0,24	55	0,30	66	0,36	88	0,48	110	0,60
12	36	0,22	48	0,29	50	0,36	72	0,43	96	0,58	120	0,72
13	39	0,25	52	0,34	65	0,42	78	0,51	104	0,68	130	0,84
14	42	0,29	56	0,39	70	0,49	84	0,59	112	0,78	140	0,98
15	45	0,34	60	0,45	75	0,56	90	0,67	120	0,90	150	1,12
16	48	0,38	64	0,51	80	0,64	96	0,77	128	1,02	160	1,28
17	51	0,43	68	0,58	85	0,72	102	0,87	136	1,16	170	1,41
18	54	0,49	72	0,65	90	0,81	108	0,97	144	1,30	180	1,65
19	57	0,54	76	0,72	85	0,90	114	0,08	152	1,44	190	1,60
20	60	0,60	80	0,80	100	1,00	120	1,20	160	1,60	200	2,00
21	63	0,66	84	0,88	105	1,10	126	1,32	168	1,76	210	2,20
22	66	0,72	88	0,97	110	1,21	132	1,45	176	1,94	220	2,42
23	69	0,79	92	1,06	115	1,32	138	1,59	184	2,12	230	2,64
24	72	0,86	96	1,15	120	1,44	144	1,73	192	2,30	240	2,88
25	75	0,94	100	1,25	125	1,56	150	1,87	200	2,50	250	3,12
26	78	1,01	104	1,35	130	1,69	156	2,03	208	2,70	260	3,38
27	81	1,09	108	1,46	135	1,82	162	2,19	216	2,92	270	3,64
28	84	1,10	112	1,57	140	1,96	168	2,35	224	3,14	280	3,92
29	87	1,25	116	1,68	145	2,10	174	2,52	232	3,36	290	4,20
30	90	1,35	120	1,80	150	2,25	180	2,70	240	3,60	300	4,50

Продолжение прил. 3

R = 15000		R = 20000		R = 25000		R = 30000		R = 50000		i,
l	h	l	h	l	h	l	h	l	h	%_o
15	0,01	20	0,01	25	0,01	30	0,01	50	0,02	1
30	0,03	40	0,04	50	0,05	60	0,06	100	0,10	2
45	0,07	60	0,09	75	0,11	90	0,13	150	0,22	3
60	0,12	80	0,16	100	0,20	120	0,24	200	0,40	4
75	0,19	100	0,25	125	0,31	150	0,38	250	0,63	5
90	0,27	120	0,36	150	0,45	180	0,54	300	0,90	6
105	0,37	140	0,49	175	0,61	210	0,74	350	1,22	7
120	0,48	160	0,64	200	0,80	240	0,96	400	1,60	8
135	0,61	180	0,81	225	1,01	270	1,22	450	2,02	9
150	0,75	200	1,00	250	1,25	300	1,50	500	2,50	10
165	0,91	220	1,21	275	1,51	330	1,82	550	3,02	11
180	1,08	240	1,44	300	1,80	360	2,16	600	3,60	12
195	1,27	260	1,69	325	2,11	390	2,54	650	4,22	13
210	1,47	280	1,96	350	2,45	420	2,94	700	4,90	14
225	1,69	300	2,25	375	2,81	450	3,38	750	5,62	15
240	1,92	320	2,57	400	3,20	480	3,84	800	6,40	16
255	2,17	340	2,89	425	3,61	510	4,34	850	7,22	17
217	2,43	360	3,24	450	4,05	540	4,86	900	8,10	18
285	2,71	380	3,61	475	4,51	570	5,42	950	9,02	19
300	3,00	400	4,00	500	5,00	600	6,00	1000	10,00	20
315	3,31	420	4,41	525	5,51	630	6,62	1050	11,02	21
330	3,63	440	4,84	550	6,05	660	7,26	1100	12,10	22
345	3,97	460	5,29	575	6,61	690	7,94	1150	13,22	23
360	4,32	480	5,76	600	7,20	720	8,64	1200	14,40	24
375	4,69	500	6,25	625	7,81	750	9,38	1250	15,62	25
390	5,07	520	6,76	650	8,45	780	10,14	1300	16,90	26
405	5,47	540	7,29	675	9,11	810	10,94	1350	18,22	27
420	5,88	560	7,84	700	9,80	840	11,76	1400	19,60	28
435	6,31	580	8,41	725	10,51	870	12,62	1450	21,02	29
450	6,75	600	9,00	750	11,25	900	13,50	1500	22,50	30

Продолжение прил. 3

i,	R = 3000		R = 4000		R = 5000		R = 6000		R = 8000		R = 10000
%_o	l	h	l	h	l	H	l	h	l	h	l	H
31	93	1,44	124	1,92	155	2,40	186	2,88	248	3,84	310	4,80
32	96	1,54	128	2,05	160	2,56	192	3,08	256	4,10	320	5,12
33	99	1,63	132	2,18	165	2,72	198	3,27	264	4,36	330	5,45
34	102	1,73	136	2,41	170	2,89	204	3,47	272	4,62	340	5,78
35	105	1,84	140	2,45	175	3,06	210	3,68	280	4,90	350	6,12
36	108	1,94	144	2,59	180	3,24	216	3,89	288	5,18	360	6,48
37	111	2,05	148	2,74	185	3,42	222	4,11	296	5,48	370	6,84
38	114	2,17	152	2,89	190	3,61	226	4,33	304	5,78	380	7,22
39	117	2,28	156	3,04	195	3,80	234	4,56	312	6,08	390	7,60
40	120	2,40	160	3,20	200	4,00	240	4,80	320	6,40	400	8,00
41	123	2,52	164	3,36	205	4,20	246	5,04	328	6,72	410	8,40
42	126	2,65	168	3,53	210	4,41	252	5,29	336	7,06	420	8,82
43	129	2,77	172	3,70	215	4,52	258	5,55	344	7,40	430	9,24
44	132	2,91	176	3,87	220	4,84	264	5,81	352	7,74	440	9,68
45	135	3,04	180	4,05	225	5,06	270	6,07	360	8,10	450	10,12
46	138	3,18	184	4,23	230	5,29	276	6,35	368	8,46	460	10,58
47	141	3,32	188	4,42	235	5,52	282	6,66	376	8,84	470	11,04
48	144	3,46	192	4,61	240	5,76	288	6,91	384	9,22	480	11,52
49	147	3,60	196	4,80	245	6,00	294	7,20	392	9,60	490	12,00
50	150	3,75	200	5,00	250	6,25	300	7,50	400	10,00	500	12,50
51	153	3,90	204	5,21	255	6,50	306	7,80	408	10,40	510	13,00
52	156	4,06	208	5,41	260	6,76	312	8,11	416	10,82	520	13,52
53	159	4,22	212	5,61	265	7,02	313	8,42	424	11,24	530	14,04
54	162	4,38	216	5,82	270	7,29	324	8,74	432	11,66	540	14,58
55	165	4,54	220	6,05	275	7,56	330	9,07	440	12,10	550	15,12
56	168	4,70	224	6,27	280	7,84	336	9,40	448	12,54	560	15,68
57	171	4,88	228	6,49	285	8,12	342	9,74	456	13,00	570	16,24
58	174	5,05	232	6,73	290	8,41	348	10,09	464	13,46	580	16,82
59	177	5,22	236	6,96	295	8,70	354	10,44	472	13,92	590	17,40
60	180	5,40	240	7,20	300	9,00	360	10,80	480	14,90	600	18,00
61	183	5,58	244	7,44	305	9,30	366	11,16	488	14,88	610
62	186	5,76	248	7,69	310	9,61	372	11,53	496	15,38	620
63	189	5,95	252	7,94	315	9,92	378	11,90	504	15,88	630
64	192	6,14	256	8,19	320	10,24	384	12,28	512	16,38	640
65	195	6,34	260	8,44	325	10,56	390	12,67	520	16,90	650

Продолжение прил. 3

R = 15000		R = 20000		R = 25000		R = 30000		R = 50000		i,
l	h	l	h	l	h	l	h	l	h	%_o
465	7,21	620	9,61	775	12,01	930	14,42	1550	24,02	31
480	7,68	640	10,24	800	12,80	960	15,36	1600	25,60	32
495	8,17	660	10,80	825	13,61	990	16,34	1650	27,22	33
510	8,67	680	11,56	850	14,45	1020	17,34	1700	28,90	34
525	9,19	700	12,25	875	15,31	1050	18,38	1750	30,62	35
540	9,72	720	12,96	900	16,20	1080	19,44	1800	32,44	36
555	10,27	740	13,96	925	17,11	1110	20,54	1850	34,22	37
570	10,83	760	14,44	950	18,05	1140	21,66	1900	36,10	38
585	11,41	780	15,21	975	19,01	1170	22,82	1950	38,02	39
600	12,00	800	16,00	1000	20,00	1200	24,00	2000	40,00	40
615	12,61	820	16,81	1025	21,01	1230	25,22			41
630	13,23	840	17,64	1050	22,05	1260	26,46			42
645	13,87	860	18,49	1075	23,11	1290	27,74			43
660	14,52	880	19,36	1100	24,20	1320	29,04			44
675	15,19	900	20,25	1120	25,31	1350	30,38			45
690	15,87	920	21,16	1150	26,45	1380	31,74			46
705	16,57	940	22,09	1175	27,61	1410	33,14			47
720	17,28	960	23,01	1200	28,80	1440	34,56			48
735	18,01	980	24,01	1225	30,01	1470	36,02			49
750	18,75	1000	25,00	1250	31,25	1500	37,50			50
765	19,51	1020	26,01	1275	32,51	1530	39,02			51
780	20,28	1040	27,04	1300	33,80	1560	40,56
795	21,07	1060	28,09	1325	35,11	1590	42,14
810	21,87	1080	29,17	1350	36,45	1620	44,74
825	22,69	1100	30,25	1375	37,81	1650	45,38
840	23,52	1120	31,36	1400	39,20	1680	47,04
855	24,36	1140	32,49	1425	40,61	1710	48,74
870	25,24	1160	33,64	1450	42,05	1740	50,46
885	26,10	1180	34,81	1475	44,51	1770	52,22
900	27,00	1200	36,00	1500	45,00	1800	54,00

Окончание прил. 3

i	R = 3000		R = 4000		R = 5000		R = 6000		R = 8000		R = 10000
%_o	l	h	l	h	l	h	l	h	l	h	l	h
66	198	6,54	264	8,70	330	10,89	396	13,06	528	17,42	660
67	201	6,73	268	8,98	335	11,22	402	13,47	536	17,96	670
68	204	6,94	272	9,25	340	11,56	408	13,87	544	18,50	680	23,12
69	207	7,15	276	9,52	345	11,90	414	14,28	552	19,04	690	23,80
70	210	7,35	280	9,80	350	12,25	420	14,70	560	19,60	700	24,50
71	213	7,56	284	10,08	355	12,60	426	15,12	568	20,16	710	25,20
72	216	7,78	288	10,37	360	12,96	432	15,55	576	20,74	720	25,92
73	219	7,99	292	10,66	365	13,32	438	15,98	584	21,32	730	26,64
74	222	8,20	296	10,95	370	13,69	444	16,42	592	21,90	740	27,38
75	225	8,44	300	11,25	375	14,04	450	16,88	600	22,50	750	28,12
76	228	8,66	304	11,55	380	14,44	456	17,33	608	23,10	760	28,88
77	231	8,89	308	11,86	385	14,82	462	17,79	616	23,72	770	29,64
78	234	9,13	312	12,16	390	15,21	468	18,25	624	24,32	780	30,43
79	237	9,36	316	12,48	395	15,60	474	18,72	632	24,96	790	31,20
80	240	9,60	320	12,80	400	16,00	480	19,20	640	25,60	800	32,00
81	243	9,84	324	13,13	405	16,40	486	19,68	648	26,24	810	32,80
82	246	10,09	328	13,45	410	16,81	492	20,17	656	26,90	820	33,62
83	249	10,33	332	13,77	415	17,22	498	20,66	664	27,56	830	34,44
84	252	10,58	336	14,12	420	17,64	504	21,17	672	28,22	840	35,28
85	255	10,83	340	14,45	425	18,06	510	21,67	680	28,90	850	36,12
86	258	11,09	344	14,79	430	18,49	516	22,18	688	29,58	860	36,98
87	261	11,35	348	15,24	435	18,92	522	22,71	696	30,38	870	37,84
88	264	11,62	352	15,49	440	19,36	528	23,23	704	30,98	880	38,72
89	267	11,88	356	15,84	445	19,80	534	23,76	712	31,68	890	39,60
90	270	12,15	360	16,20	450	20,25	540	24,30	720	32,40	900	40,50
91	273	12,42	364	16,56	455	20,70	546	24,84	728	33,12	910	41,40
92	276	12,70	368	16,93	460	21,16	552	25,39	736	33,86	920	42,32
93	279	12,97	372	17,30	465	21,62	558	25,94	744	34,60	930	43,24
94	283	13,55	376	17,67	470	22,09	564	26,50	752	35,34	940	44,18
95	285	13,53	380	18,05	475	22,56	570	27,08	760	36,10	950	45,12
96	288	13,82	384	18,43	480	23,04	576	27,65	768	36,86	960	46,07
97	291	14,11	388	18,82	485	23,53	582	28,23	776	37,64	970	47,04
98	294	14,41	392	19,21	490	24,01	588	28,81	784	38,42	980	48,02
99	297	14,70	396	19,60	496	24,50	594	29,40	792	39,20	990	49,00
100	300	15,00	400	20,00	500	25,00	600	30,00	800	40,00	1000	50,00

Литература.

СН 202 – 81. Инструкция о составе, порядке разработки, согласовании и утверждении проектно – сметной документации на строительство зданий и сооружений. М.: Стройиздат, 1983. 73 с.
ВСН 21 – 83. Указания по определению экономической эффективности капитальных вложений в строительство и реконструкцию автомобильных дорог Минавтодор РСФСР. М.: Транспорт, 1985.
Справочник инженера – дорожника: Проектирование автомобильных дорог. М.: Транспорт, 1989.
Лобанов Е.М., Сильянов В.В. и др. Пропускная способность автомобильных дорог. М., 1970.
Антонов Н.М. и др. Проектирование и разбивка вертикальных кривых на автомобильных дорогах (описание и таблицы). М.: Транспорт, 1968. 200 с.
Митин Н.А. Таблицы для разбивки горизонтальных и вертикальных кривых автомобильных дорог. М.: Недра, 1978. 468 с.
ГОСТ – 21.511 – 83. Система проектной документации для строительства: Автомобильные дороги. Земляное полотно и дорожная одежда. Рабочие чертежи. М., 1984. 26 с.
СНиП 2.05.02 – 85 автомобильные дороги. М.: Транспорт, 1985.

Характеристики

Тип файла

Документ

Размер

419 Kb

Материал

Инженерный проект строительства автомобильной дороги А-Б

Тип материала

Реферат

Предмет

Технология

Учебное заведение

Неизвестно

Список файлов реферата

inzhenernyy-proekt-stroitelstva-avtomobilnoy-dorogi-a-b-1470057134-145938.zip

145938.doc

Поделитесь ссылкой:

Ставлю 10/10
Все нравится, очень удобный сайт, помогает в учебе. Кроме этого, можно заработать самому, выставляя готовые учебные материалы на продажу здесь. Рейтинги и отзывы на преподавателей очень помогают сориентироваться в начале нового семестра. Спасибо за такую функцию. Ставлю максимальную оценку.

Лучшая платформа для успешной сдачи сессии
Познакомился со СтудИзбой благодаря своему другу, очень нравится интерфейс, количество доступных файлов, цена, в общем, все прекрасно. Даже сам продаю какие-то свои работы.

Студизба ван лав ❤
Очень офигенный сайт для студентов. Много полезных учебных материалов. Пользуюсь студизбой с октября 2021 года. Серьёзных нареканий нет. Хотелось бы, что бы ввели подписочную модель и сделали материалы дешевле 300 рублей в рамках подписки бесплатными.

Отличный сайт
Лично меня всё устраивает - и покупка, и продажа; и цены, и возможность предпросмотра куска файла, и обилие бесплатных файлов (в подборках по авторам, читай, ВУЗам и факультетам). Есть определённые баги, но всё решаемо, да и администраторы реагируют в течение суток.

Маленький отзыв о большом помощнике!
Студизба спасает в те моменты, когда сроки горят, а работ накопилось достаточно. Довольно удобный сайт с простой навигацией и огромным количеством материалов.

Студ. Изба как крупнейший сборник работ для студентов
Тут дофига бывает всего полезного. Печально, что бывают предметы по которым даже одного бесплатного решения нет, но это скорее вопрос к студентам. В остальном всё здорово.

Спасательный островок
Если уже не успеваешь разобраться или застрял на каком-то задание поможет тебе быстро и недорого решить твою проблему.

Всё и так отлично
Всё очень удобно. Особенно круто, что есть система бонусов и можно выводить остатки денег. Очень много качественных бесплатных файлов.

Отзыв о системе "Студизба"
Отличная платформа для распространения работ, востребованных студентами. Хорошо налаженная и качественная работа сайта, огромная база заданий и аудитория.

Отличный помощник
Отличный сайт с кучей полезных файлов, позволяющий найти много методичек / учебников / отзывов о вузах и преподователях.

Отлично помогает студентам в любой момент для решения трудных и незамедлительных задач
Хотелось бы больше конкретной информации о преподавателях. А так в принципе хороший сайт, всегда им пользуюсь и ни разу не было желания прекратить. Хороший сайт для помощи студентам, удобный и приятный интерфейс. Из недостатков можно выделить только отсутствия небольшого количества файлов.

Спасибо за шикарный сайт
Великолепный сайт на котором студент за не большие деньги может найти помощь с дз, проектами курсовыми, лабораторными, а также узнать отзывы на преподавателей и бесплатно скачать пособия.
